[UE] Draw a Bowstring, Parkour

Designerd 2023. 2. 13. 09:17





프리러닝으로도 알려진 파쿠르(Parkour)는 점프, 등반, 달리기를 통해 도시 환경을 통과하는 신체 활동이다. 언리얼 엔진은 비디오 게임에서 파쿠르 게임플레이를 만드는 데 필요한 도구와 기능을 제공한다. 파쿠르 동작은 애니메이션 시스템과 물리 엔진을 사용하여 구현할 수 있다.



목차









    ABP: Animation Blueprint
    AN: Blueprint Class AnimNotify
    ANS: Blueprint Class - AnimNotifyState

    AO: Aim Offset

    BP: Blueprint Class
    BS: Blend Space

    BF: Blueprint Function Library
    CS: Matinee Camera Shake
    E: Enum 열거형
    DT: Data Table
    F: 구조체

    I: Blueprint Interface

    WB: Widget Bluepprint



    UE2212_02

      Level - LEVEL
    ABP_Player
    BP_GameMode
    BF_Helper
    IDamage
    AdvancedMagicFX12
    		 Materials
    Meshes
    Particles
    Textures
    Character Animation Bow
    Common
    Fist
    Hammer
    Parkour
    Sword
    Unarmed
    Wizard
    BlendSpaces BS_Bow
    BS_Fist
    BS_Hammer
    BS_Sword
    BS_Unarmed
    BS_Wizard
    Materials

    		 MaterialLayers
    M_UE4Man_Body
    M_UE4Man_ChestLogo
    Mesh SK_Mannequin
    SK_MAnnequin_PhysicsAsset
    Skel_Mannequin

    Montages    		 Around Around_Montage
    Bow AR_DrawBow_Montage
    AR_ShootAndDraw_Montage
    Common HitReaction_Move_Montage
    HitReaction_Stop_Montage
    Fist Fist_Attack_1_Montage
    Fist_Attack_2_Montage
    Fist_Attack_3_Montage
    Fist_Hitted_Montage
    Hammer Frank_RPG_2Hand_Combo01_1_Montage
    Frank_RPG_2Hand_Combo01_2_Montage
    Frank_RPG_2Hand_Combo01_3_Montage
    Frank_RPG_2Hand_Combo01_4_Montage
    Parkour Run_Climb_Montage
    Sword Draw_Sword_Montage
    Sword_Attack_1_Montage
    Sword_Attack_2_Montage
    Sword_Attack_3_Montage
    Warp Warp_Montage
    Enemy_DeadFall_Montage
    HitReaction_Montage
    Textures UE4_LOGO_CARD
    UE4_Mannequin__normals
    UE4_Mannequin_MAT_MASKA
    UE4Man_Logo_N
    Weapons Elven Bow
    Greate Hammer
    Sword
    Component EStateType
    MovingComponent
    StateComponent
    WeaponComponent
    FeetComponent
    TargetComponent
    Effects P_Cube_Mesh_Test
    P_Genno_Weapon_Lightning_01

    Enemies BP_Enemy
    Environment
    		 Materials Textures
    Meshes
    Obstacle
    InfinityBladeEffects
    		 Effects
    		 FX_Combat_Base
    FX_Materials
    FX_Meshes
    FX_Monsters
    FX_Textures
    FX_Textures_IB
    Masters
    Materials M_Mesh
    M_White_Inst
    M_Red_Inst
    M_Green_Inst
    M_Blue_Inst
    M_UE4Man_Body_Inst
    M_UE4Man_ChesLogo_Inst
    Meshes Cone_2
    Cube_2
    Cylinder_2
    Sphere_2
    Notifies ANS_Equip
    ANS_Combo
    ANS_Collision
    AN_BeginAction
    AN_EndAction
    AN_CameraShake
    Parkour EParkourArrowType
    EParkourType
    FParkourData
    ParkourComponent
    ParkourData
    Player BP_Player
    FZoomData

    Sounds S_BGM
    S_HitPunch
    S_OneHand_Hit
    Textures Crosshair


    Weapons
    		 Around Around_FireBall
    Around_FireBall1
    Around_IceBall
    Around_IceBall1
    DT_DoAction_Around
    DT_Equip_Around
    DT_HitData_Around
    Skill_Around
    Weapon_Around
    Bow AO_Aim
    Curve_Aim
    DT_DoAction_Bow
    DT_Equip_Bow
    DT_HitData_Bow
    FAimData
    Skill_Aim
    Skill_Arrow
    Weapon_Bow

    FireBall DT_DoAction_FireBall
    DT_Equip_FireBall
    DT_HitData_FireBall
    Skill_FireBall
    Weapon_FireBall
    Fist Combo_Fist - Blueprint Class Actor Weapon_Combo 상속
    CS_Fist
    DT_DoAction_Fist
    DT_Equip_Fist
    DT_HitData_Fist
    Hammer Combo_Fist - Blueprint Class Actor Weapon_Combo 상속
    CS_Hammer
    DT_DoAction_Hammer
    DT_Equip_Hammer
    DT_HitData_Hammer

    Sword Combo_Sword - Blueprint Class Actor Weapon_Combo 상속
    CS_Sword
    DT_DoAction_Sword
    DT_Equip_Sword
    DT_HitData_Sword
    Warp Weapon_Warp -  Blueprint Class Actor Weapon 상속
    DT_DoAction_Warp
    DT_Equip_Warp
    EWeaponType
    FDoActionData
    FEquipData
    FHitData
    Weapon - Blueprint Class Actor
    Weapon_Combo - Blueprint Class Actor Weapon 상속
    M_Weapon
    Skill
    Widget WB_CrossHair













    Draw a Bowstring

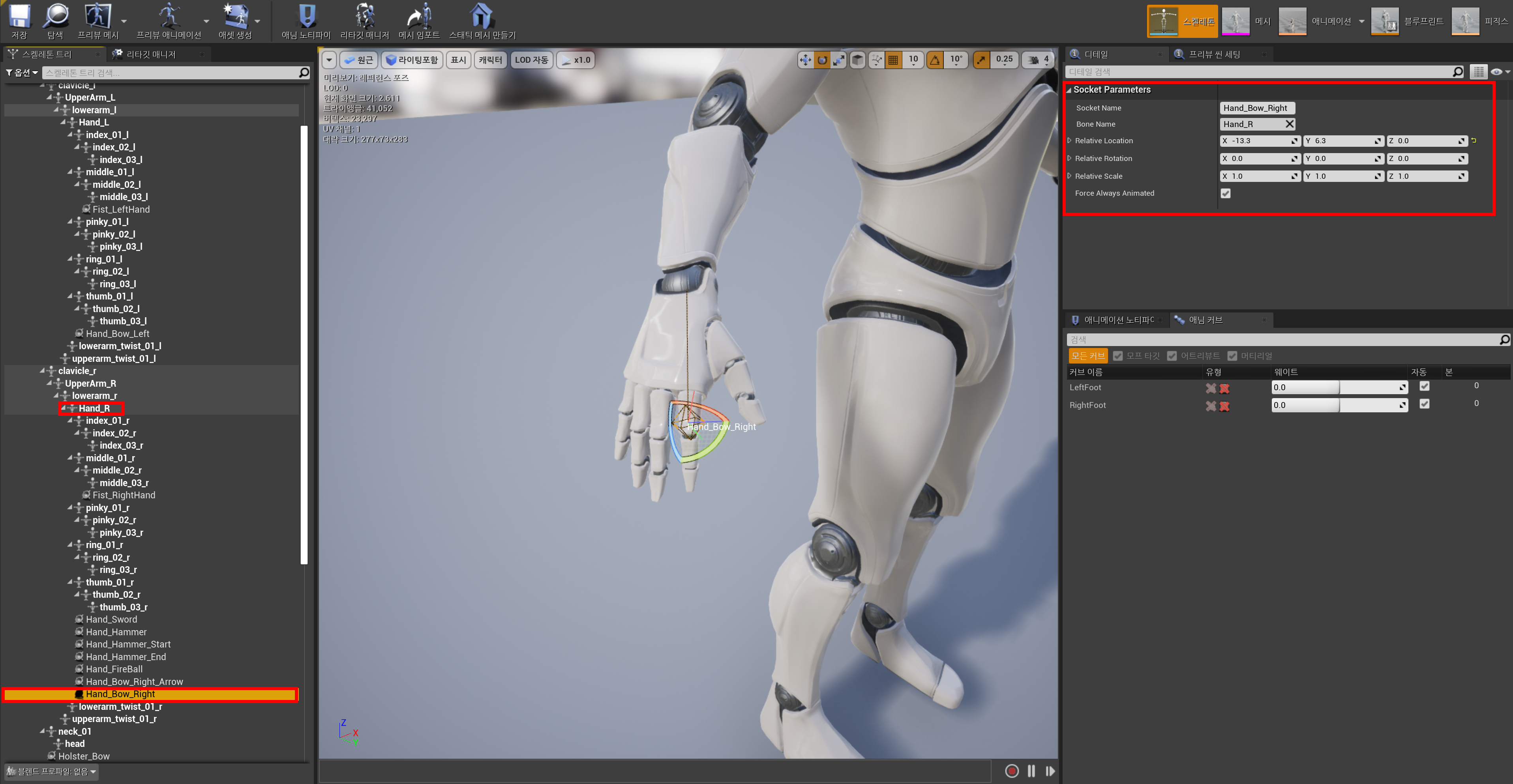

    Skel_Mannequin 소켓 추가



    • Hand_R - 우클릭 - 소켓 추가 - Hand_Bow_Right 생성
    • 위치 조정: x -13.3, y 6.3, z 0.0

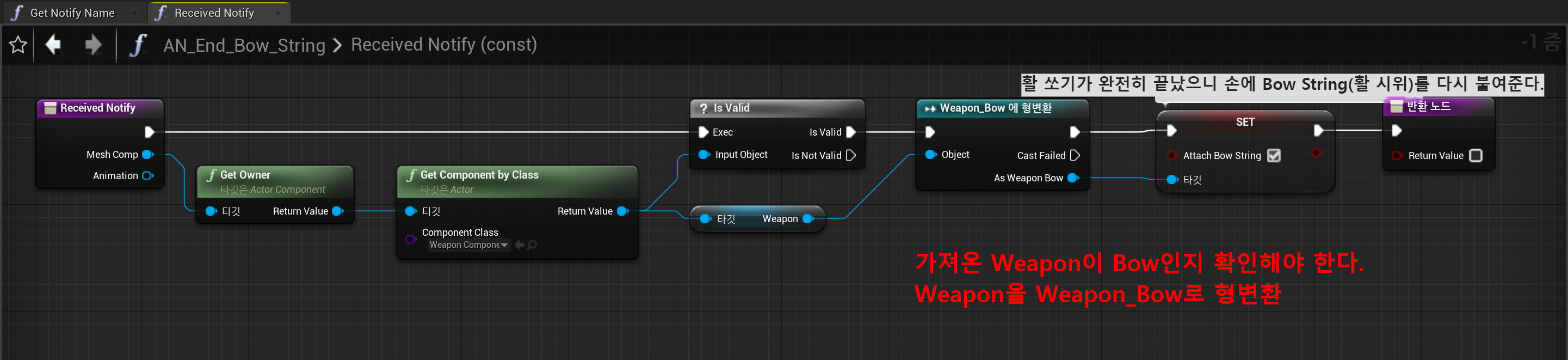

    AN_End_BowString 생성



    AN_Begin_Action을 복사하여 AN_End_BowString 생성



    Get Notify Name





    Received_Notify

    • Get Component by Class로 Weapon Component를 가지고 온다.
    • AN_End_BowString의 경우 가져온 Weapon이 Bow인지 확인해야 한다.
      • Weapon을 Weapon_Bow로 형변환하여 Weapon이 Bow인 경우만 통과하도록 만든다.
    • AN_Begin_Actor 시점에 발사가 시작되어 BowString(활 시위)을 손에서 놓는다.
    • AN_End_BowString은 활 쏘기가 끝났음을 의미한다. 손에 BowString(활 시위)를 다시 붙여준다.
        • Attach Bow String 체크(True)하여 손에 BowString(활 시위)를 다시 붙여준다.

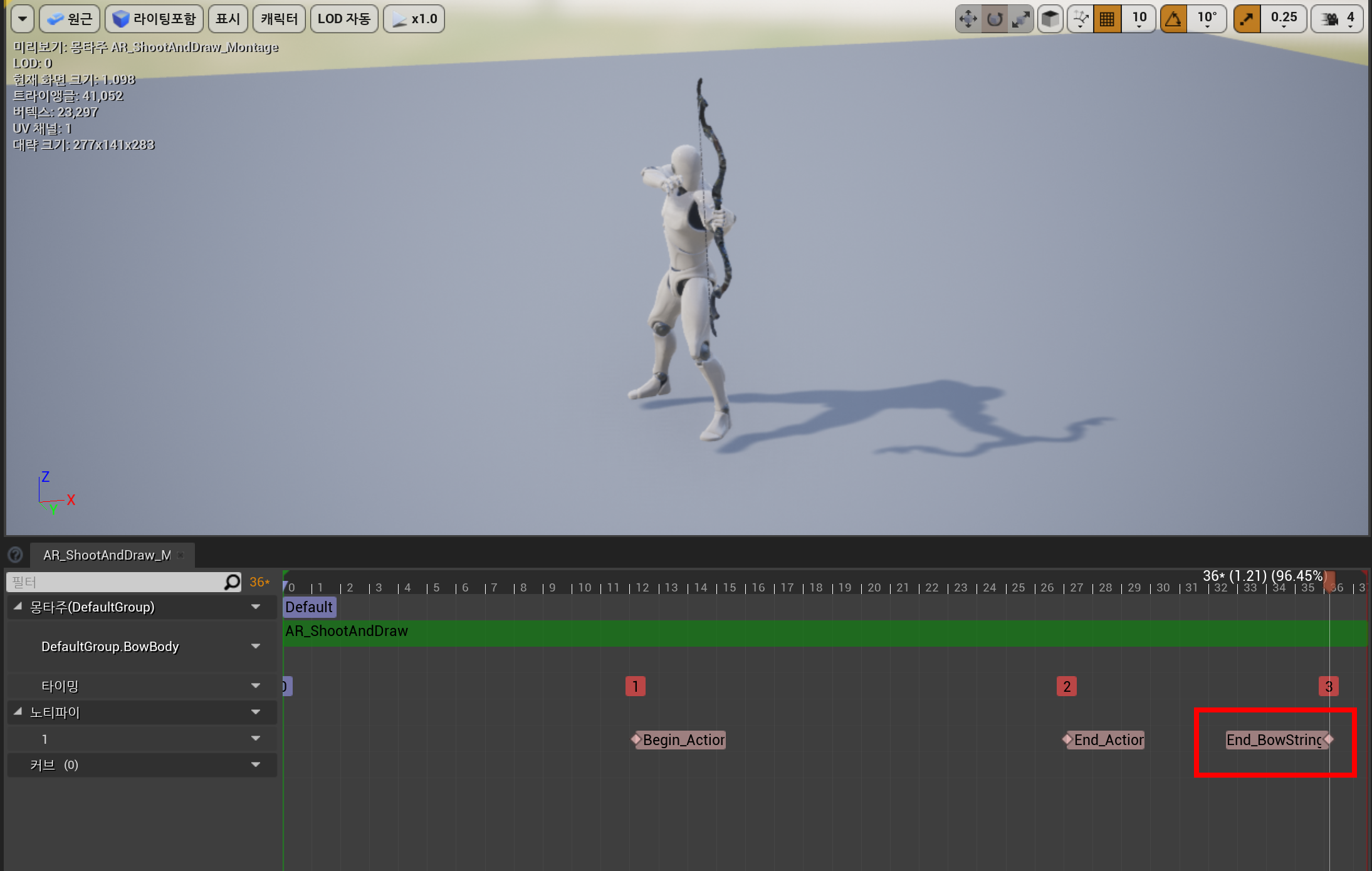

    AR_ShootAndDraw_Montage - 노티파이 추가



    • 우클릭- 노티파이 추가 - 끝쪽 프레임에 End_BowString 노티파이 추가
    • Weapon_Bow에서 생성한 변수 AttachBowString은
      • Begin_Action일 때 false
      • End_BowString일 때 true





    Weapon_Bow  수정  -  활 시위 당기기 구현



    Equip

    • End_Equip
    • Unequip

    Actions

    • Do Action
    • Begin_DoAction
    • End_DoAction

    Sub Action

    • CreateArrow
    • OnArrowDestroyed







    Event Graph

    • Skeletal Mesh: Bone의 위치를 가져올 수 있음. Bone의 셋팅X
    • Poseable Mesh: Bone의 위치를 가져올 수 있음. Bone의 셋팅O(Poseable Mesh만 가능)
    • 변수 생성: StringName (Name), OriginLocation (Vector), AttachBowString (Boolean)
      • AttachBowString: default값을 true로 설정. 손에 Bowstring이 붙은 상태가 default.
        • AN_BeginAction일 때 false. 활이 나갈 때 손에서 Bowstring이 떨어진다.
        • AN_End_BowString일 때 true. 활 쏘기가 끝났을 때부터 다시 손에 Bowstring을 붙인다.



    Bone을 다룰 수 있는 4가지 공간

    공간
    1. Local Bone 변경 불가.
    2. Mesh Option에 의해서만 변경 가능
    3. Component Programming에 의해 수정이 가능 = Mesh안의 Component안에서의 상대
    4. World







    Unequip

    확대

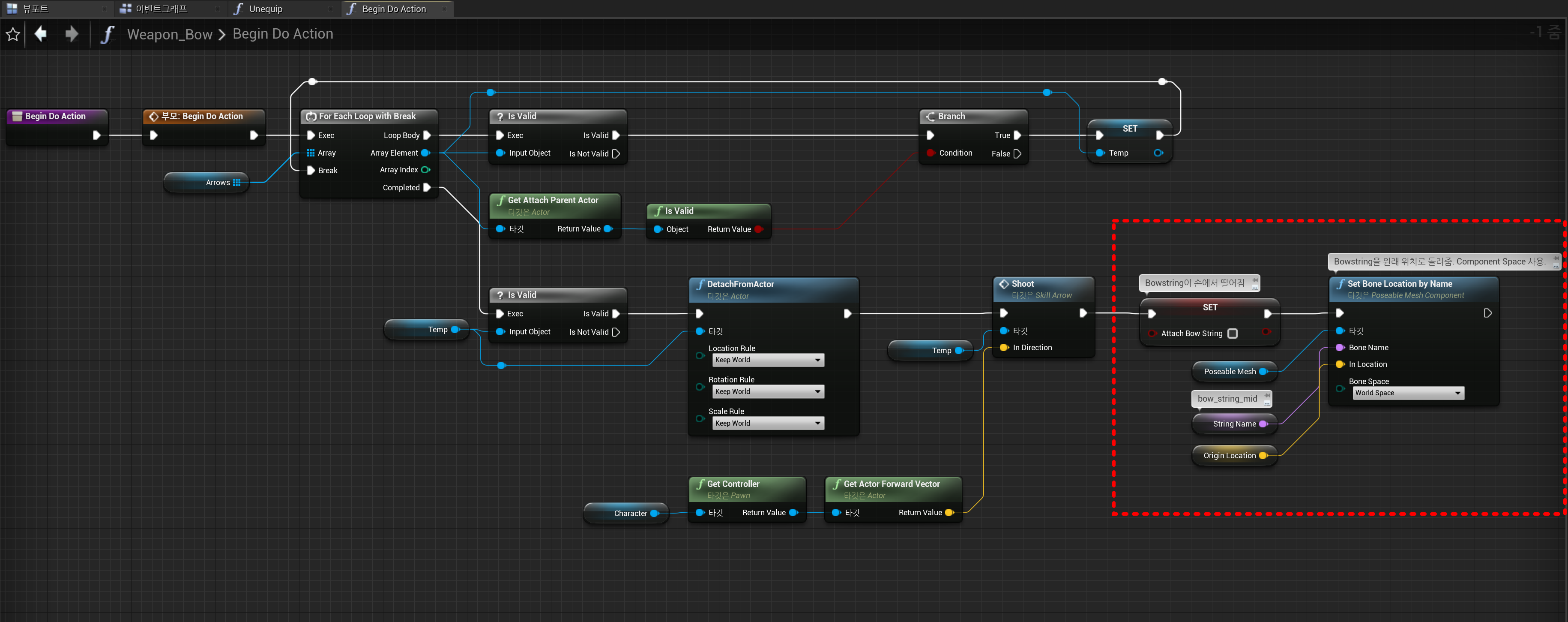

    Begin Do Action - Bowstring(활줄)이 떼어지는 시점

    확대

    • Begin Do Action에서 Bowstring(활줄)이 떼어진다.
    • 따라서 Attach Bow String을 false로 변경한다.

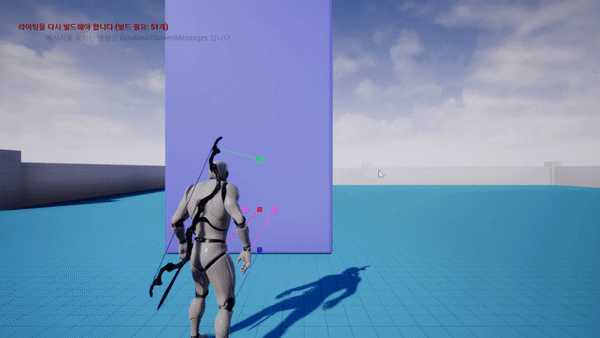

    실행화면















    Parkour





    State Component

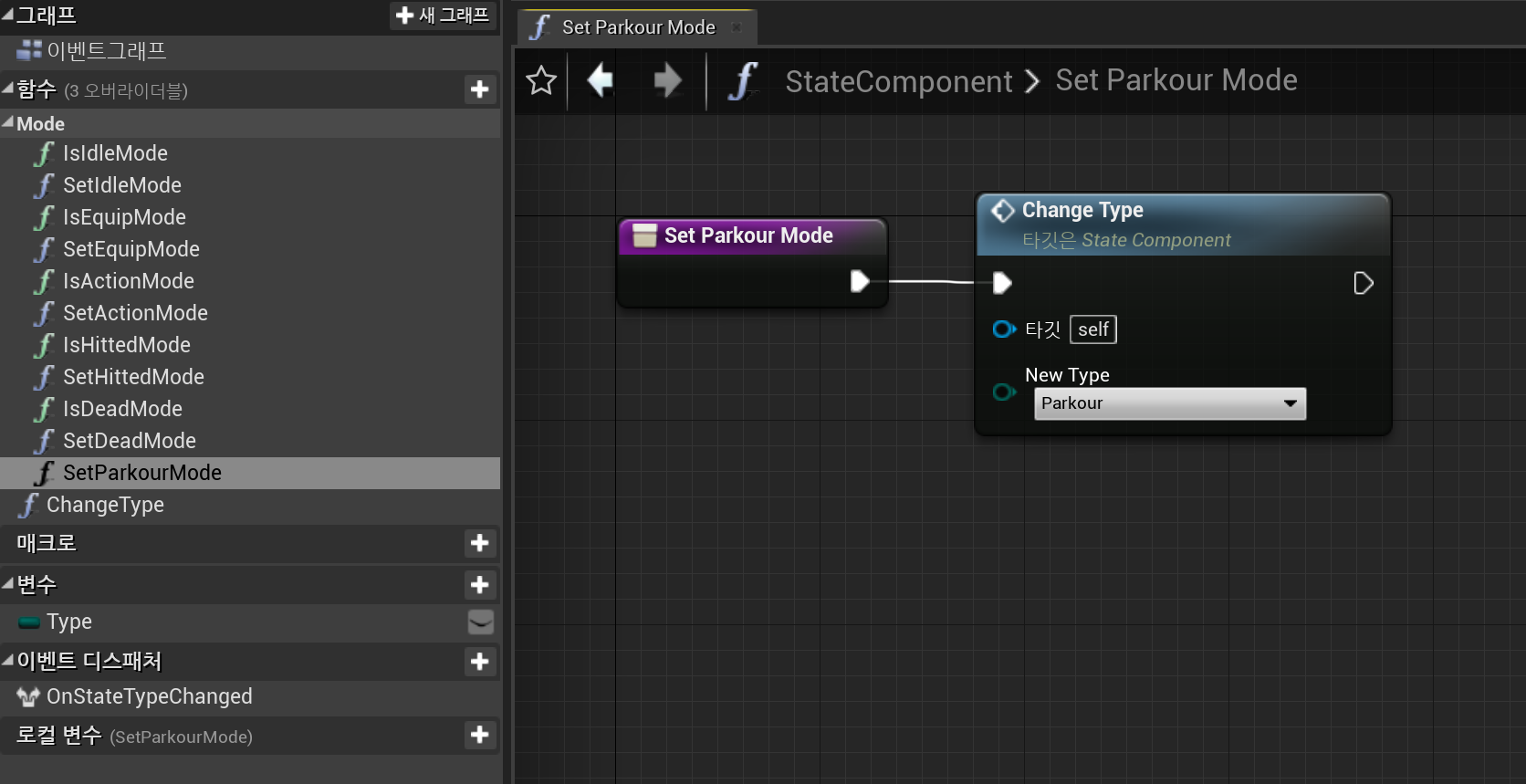

    Set Parkour Mode 생성







    Parkour Component



    Gets

    • Get Arrow Component
    • Get Hit Result Arrow Type
    • Get Data

    Common

    • Line Trace
    • Play Parkour Montage

    Trace

    • Check Trace_Center

    Parkour

    • Do Parkour                       파쿠르 수행
    • Check Do Parkour           파쿠르를 수행할 수 있는지 확인

    Climb

    • Check_ClimbMode           기어 올라갈 수 있는지 체크
    • Do Parkour_ClimbMode   기어 올라가는 움직임 수행

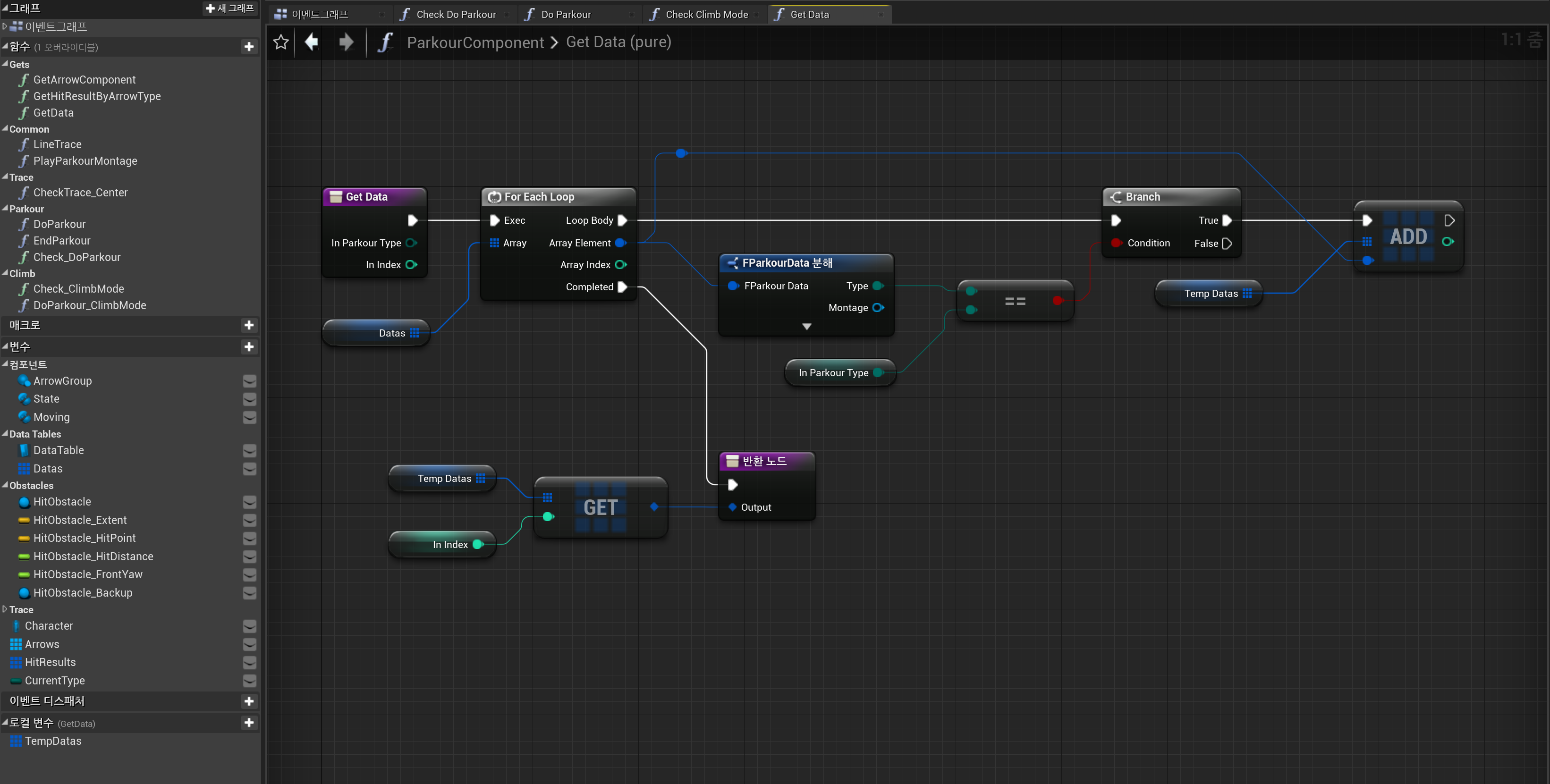

    Get Data

    • 로컬변수 생성: TempDatas (FParkour Data 배열)





    Check Climb Mode   기어 올라갈 수 있는지 체크

    • Check Climb Mode 함수는 플레이어가 해당 장애물을 넘어(=climb)갈 수 있는지 체크한다.
    • 첫째로, 머리 위에 닿는게 있는지 확인한다
    • 둘째로, 해당 장애물이 올라갈 수 있는 높이인지 체크한다.

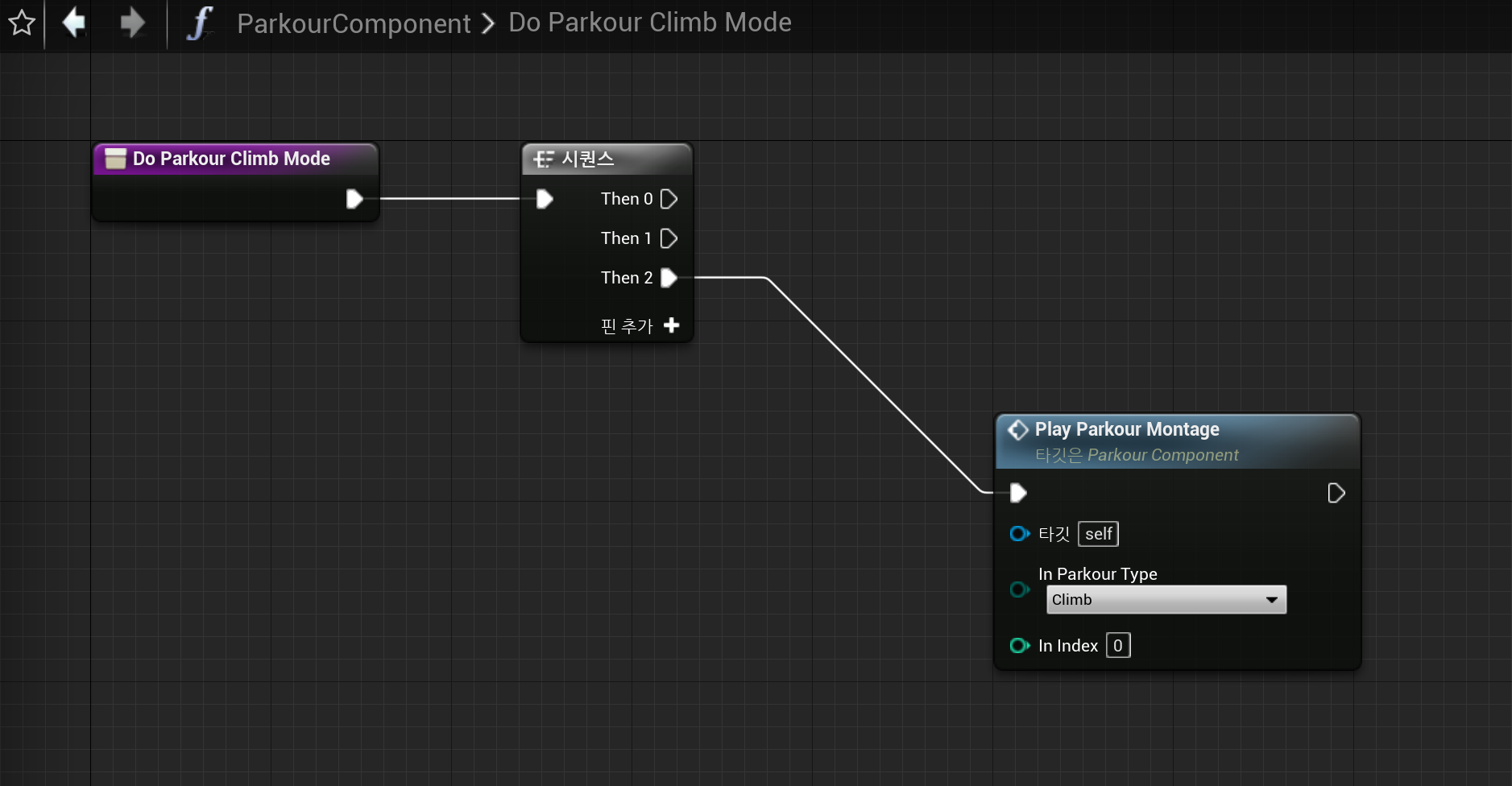

    Do Parkour Climb Mode  기어 올라가는 움직임 수행

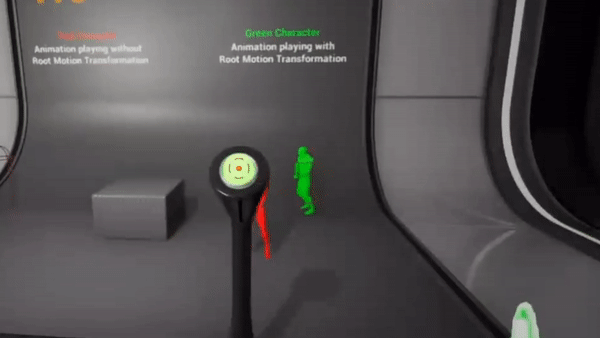

    이론 설명



    Root Motion이 없는 애니메이션은 사용하면 안 된다.

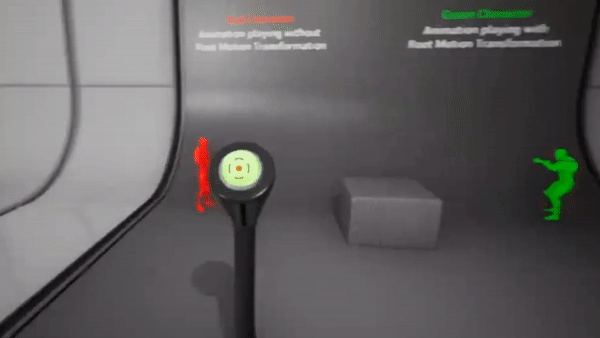

    Root Motion X Root Motion O
    충돌체는 가만히 있고 움직임
    (Enable Root Motion 켜도 똑같)
    충돌이 일어나지 않고 물체를 통과함      		 충돌체가 같이 움직
    충돌 발생.



    Root Motion X



    Root Motion O



    참고









    Run_Climb_Montage 생성



    Run_Climb 애니메이션 우클릭 - 몽타주 생성 - Run_Climb_Montage 생성

    • FullBody로 변경

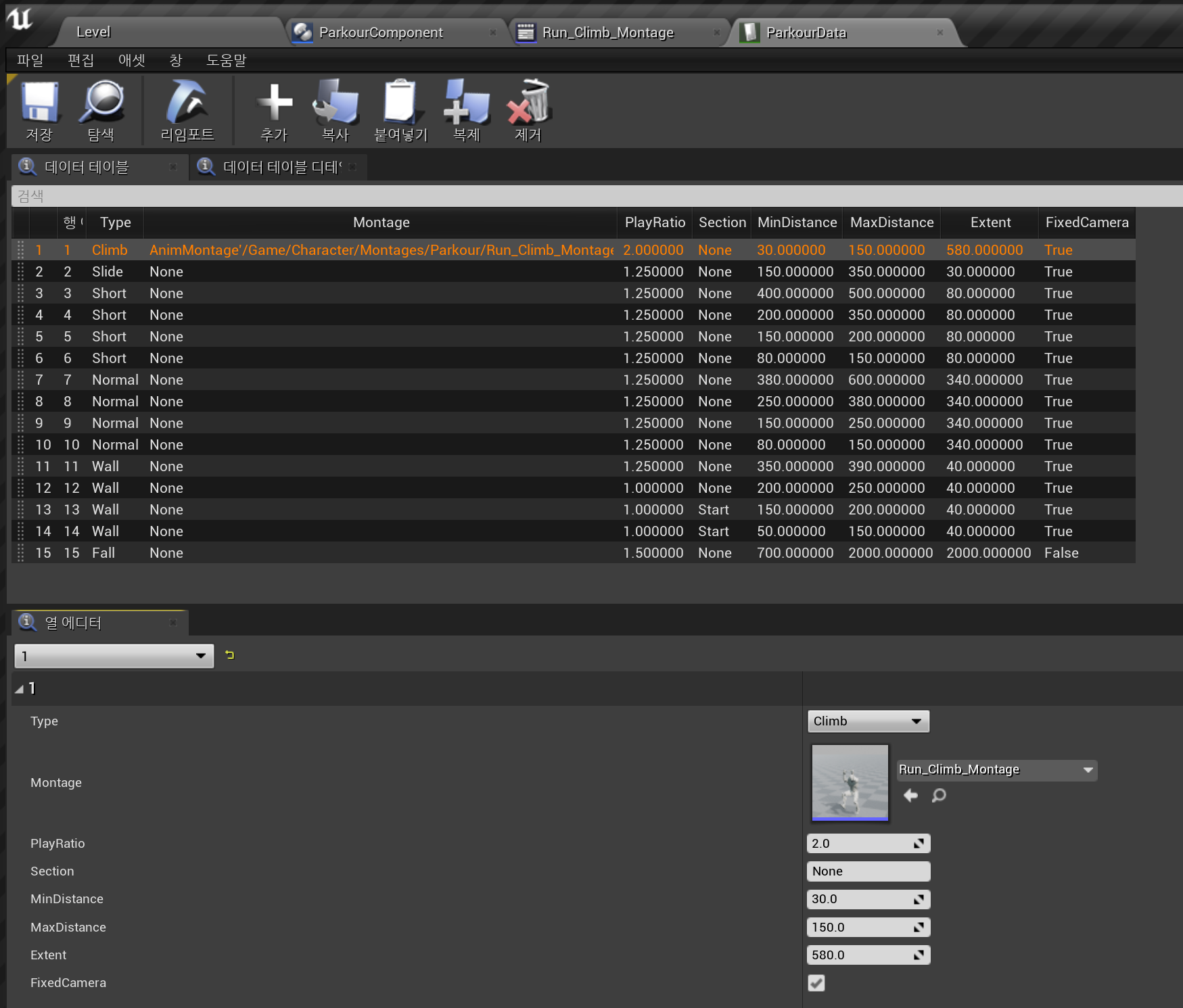

    Parkour Data



    • 리임포트 - Run_Climb_Montage 적용

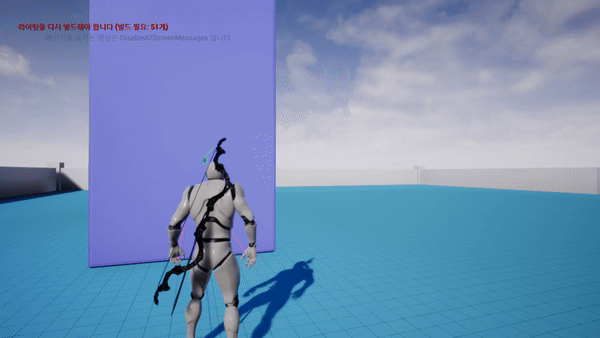

    실행화면





    장애물을 오른 후에도 캐릭터가 계속해서 올라간다. 이에 대한 해결책은?
