언리얼 엔진에서 동작 트리를 만들려면 노드를 끌어다 놓아 트리 구조를 만들 수 있는 동작 트리 편집기를 사용할 수 있다. C++ 또는 Blueprint 스크립팅을 사용하여 사용자 지정 작업 및 장식자 노드를 정의할 수도 있다.
목차
Spline - Bezier vs. Catmull-Rom
캣멀롬 스플라인은 보간 스플라인의 한 종류로서 제어점을 뚫는 모양을 가진다.
https://blog.naver.com/PostView.nhn?isHttpsRedirect=true&blogId=sorkelf&logNo=40154552485
Behavior Tree - Patrol (+Spline Path)
| 0. BP_Enemy - StateComponent |
BP_AIController_Melee | 0. BB_AI 0. BT_Melee |
| 1. BP_Enemy_AI - WeaponComponent - MovingComponent - BehaviorTree (Behavior Tree) |
--------------------- 0. BP_PatrolPath --------------------- |
1. BTService_Melee |
| 2. BP_Enemy_AI_Melee | ------------------------- 0. PatrolComponent ------------------------- |
2. BTTask_Speed 2. BTTask_Patrol |
0. BP_PatrolPath 생성
Blueprint Class - Actor - BP_PatrolPath 생성
Viewport
- 컴포넌트 추가 - Spline, TextRender
- Spline: 위치(0, 0, 30)으로 수정.
- TextRender: 트랜스폼 수정. 텍스트 가운데 정렬. 텍스트 색 빨강으로 변경.
Construction Script
- Construction Script의 특징
- Construction Script는 블루프린트의 생성자 정도로 생각하면 된다.
- 배치가 되거나 생성이 되거나 멤버값이 바뀔 때 호출된다.
- 변수 생성: Loop (Boolean)
- Patrol Path에 따라 이동할 때 Loop 여부를 체크하기 위해 만든 변수.
0. Patrol Component 생성
Blueprint Class - Actor Component - Patrol Component 생성
Is Valid Path (pure)
- Is Valid Path (pure) 함수 생성.
- 지정해준 Path가 유효한지 확인해주는 함수. 리턴전용으로 만들어준다.
- 출력 추가: ReturnValue (Boolean)
Get Move To (pure)
- Get Move To (pure) 함수 생성.
- IsValidPath로 Path가 유효한지 검사.
- True라면 Path의 Spline을 따라 이동한다. Get Location at Spline Point는 Spline Point Index의 위치를 리턴해준다.
- False라면 바로 리턴한다.
- IsValidPath로 Path가 유효한지 검사.
- 출력 추가: Out Result (Boolean), OutLocation (Vector)
- OutLocation: Spline Point 위치를 리턴한다.
Update Next Index
- 변수 생성: Path (BP_PatrolPath), Update (Integer), Reserve (Boolean)
- 로컬변수 생성: Count (Integer)
2. BP_Enemy_AI_Melee
- Patrol Component 추가
2. BTTask_Patrol
Drawing
- Drawing 함수 추가
- 움직일 곳을 Debugging용으로 보여줄 함수.
- 체크용으로 사용하는 것이라 추후에 숨기거나 삭제한다.
Event Graph

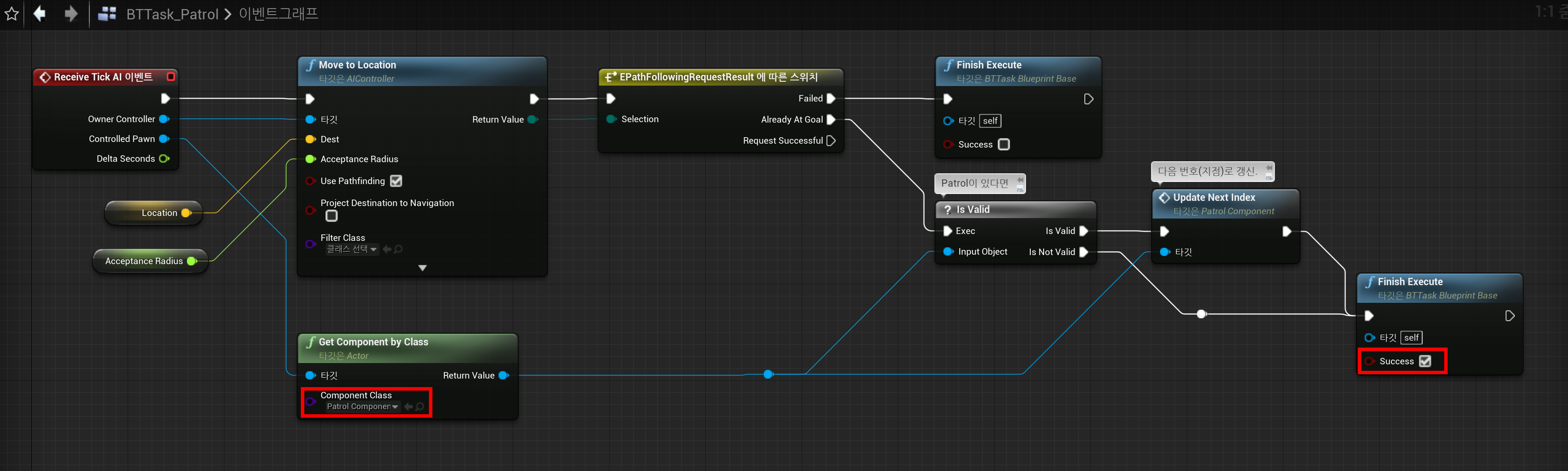

확대
- 변수 생성: RandomDistance (Float), Location (Vector), AcceptanceRadius (Float), DrawDebug (Boolean)
0. BT_Melee

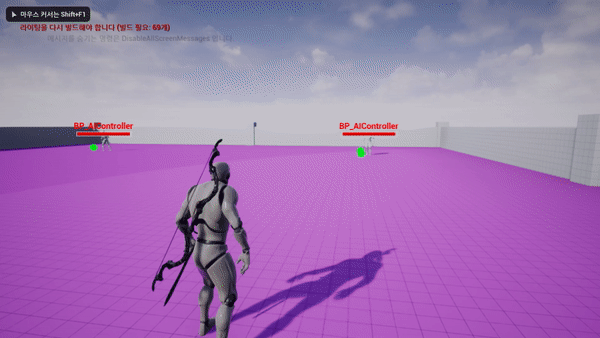

실행화면
Behavior Tree - Equip
| 0. BP_Enemy - StateComponent |
BP_AIController_Melee | 0. BB_AI 0. BT_Melee |
| 1. BP_Enemy_AI - WeaponComponent - MovingComponent - BehaviorTree (Behavior Tree) |
--------------------- 0. BP_PatrolPath --------------------- |
1. BTService_Melee |
| 2. BP_Enemy_AI_Melee | ------------------------- 0. PatrolComponent ------------------------- |
2. BTTask_Speed 2. BTTask_Patrol 2. BTTask_Equip |
2. BP_Enemy_AI_Melee
- WeaponComponent - Default - Weapon Classes
- 슬롯 8개 생성 후 2번 위치에 Combo_Sword 지정
Weapon Component - Get Current Type 함수 생성
Get Current Type 함수 생성
2. BTTask_Equip 생성
Event Graph
- Receive Execute AI 이벤트, Receive Tick AI 이벤트 생성
- 변수 생성: WeaponType (EWeaponType)
- Receive Tick AI 이벤트 상태 체크
- Weapon - In Equipping이 False인지 체크
- Is Idle Mode인지 체크
- 아래의 이미지 참고
참고) Weapon의 End_Equip 함수
0. BT_Melee
- Action Sequence 추가
실행화면
ABP: Animation Blueprint
AN: Blueprint Class AnimNotify
ANS: Blueprint Class - AnimNotifyState
AO: Aim Offset
BP: Blueprint Class
BS: Blend Space
BF: Blueprint Function Library
CS: Matinee Camera Shake
E: Enum 열거형
DT: Data Table
F: 구조체
I: Blueprint Interface
WB: Widget Bluepprint
