[Design Pattern] MVC, MVVM 패턴

MVC( Model-View-Controller) 패턴과 MVVM(Model-View-ViewModel) 패턴은 UI 개발에서 사용되는 아키텍처 패턴이다. 각자의 장단점을 파악하고 UI 구조를 설계할 때 사용해보자.

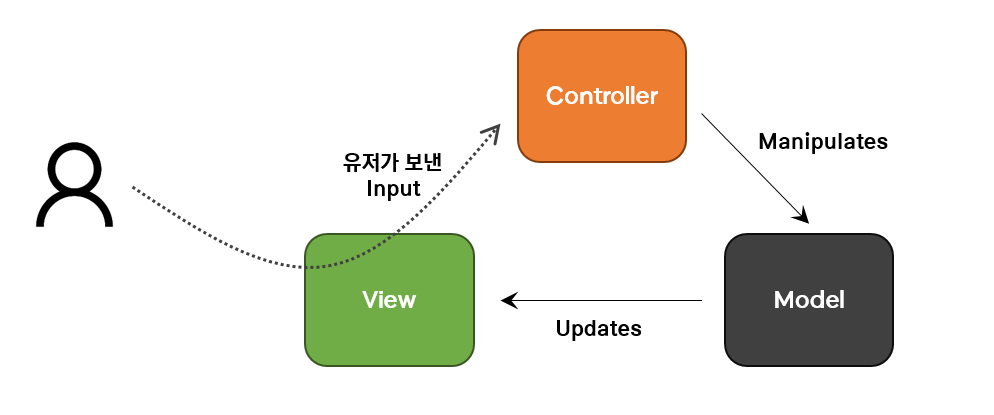

MVC ( Model - View - Controller )


Model	- 데이터 - ex. HP, MP, Level, 사용 가능한 스킬
View	- Controller 통해 건내받은 Model의 데이터를 시각적으로 보여주는 역할 - 사용자 인터페이스(User Interface, UI = 사용자에게 보여지는 부분) - 언리얼 엔진의 경우 UUserWidget
Controller	- Model과 View를 이어주는 역할 - 사용자 요청을 처리 - Model에서 데이터를 검색하고 데이터를 시각적으로 보여질 수 있도록 View에 전달하는 역할 - 나의 경우, TDRPG 게임 제작 시 UObject 상속의 커스텀 WidgetController를 만들어 사용했다.

MVC 패턴의 본질적인 목표는 관심사를 분리하는 것이다.

MVC 패턴으로 코딩하기

Model

Model은 View와 Controller에 의존하지 않는다.
Model 코드에 View와 Controller에 관한 코드X
Model은 (데이터과 관련된 부분이니) 언제든 깔끔하고 정제된 데이터를 꺼내 쓸 수 있게 View나 Controller에 코드를 섞어서 넣지 않고 데이터에 관련된 코드만 모아두는게 좋다.

View

Model에만 의존한다.
Controller에 의존하지 않는다.
View 코드에 Model의 코드 O, Controller의 코드 X
View가 Model로부터 받는 데이터는 오직 ' 사용자 마다 다르게 보여주어야 하는 데이터 '여야 한다.
- ex. 해당 캐릭터의 HP, MP, 가지고 있는 스킬 등
View가 Model로부터 데이터를 받을 때는 반드시 Controller에 의해서 받아야 한다.

Controller

Controller는 Model과 View에 의존해도 된다.
Controller 내에 Model에 관한 코드 O, View에 관한 코드 O.
Controller는 Model과 View의 중개자 역할을 전체 로직을 구성하기 때문이다.

예시 코드

WidgetControllerOverlay.h

 #pragma once
#include "CoreMinimal.h"
#include "UI/WidgetController/TDWidgetController.h"
#include "TDWidgetControllerOverlay.generated.h"

class UTDUW;
class UTDDA_Ability;
class UTDAbilitySystemComponent;
struct FDA_Ability;

USTRUCT(BlueprintType)
struct FUIWidgetRow : public FTableRowBase
{
	GENERATED_BODY()

	UPROPERTY(EditAnywhere, BlueprintReadOnly)
	FGameplayTag MessageTag = FGameplayTag();

	UPROPERTY(EditAnywhere, BlueprintReadOnly)
	FText Message = FText();

	UPROPERTY(EditAnywhere, BlueprintReadOnly)
	TSubclassOf<UTDUW> MessageWidget;

	UPROPERTY(EditAnywhere, BlueprintReadOnly)
	UTexture2D* Image = nullptr;
};

DECLARE_DYNAMIC_MULTICAST_DELEGATE_OneParam(FOnAttributeChangedSignature, float, NewValue);
DECLARE_DYNAMIC_MULTICAST_DELEGATE_OneParam(FMessageWidgetRowSignature, FUIWidgetRow, Row);
DECLARE_DYNAMIC_MULTICAST_DELEGATE_TwoParams(FOnPlayerLevelChangedSignature, int32, NewPlayerLevel, bool, bLevelUp);

UCLASS(BlueprintType, Blueprintable)
class TDRPG_API UTDWidgetControllerOverlay : public UTDWidgetController
{
	GENERATED_BODY()

public:
	virtual void BroadcastInitialValues() override;
	virtual void BindCallbacksToDependencies() override;

	UPROPERTY(BlueprintAssignable, Category = "GAS|Attributes")
	FOnAttributeChangedSignature OnHealthChanged;
	UPROPERTY(BlueprintAssignable, Category = "GAS|Attributes")
	FOnAttributeChangedSignature OnMaxHealthChanged;
	UPROPERTY(BlueprintAssignable, Category = "GAS|Attributes")
	FOnAttributeChangedSignature OnManaChanged;
	UPROPERTY(BlueprintAssignable, Category = "GAS|Attributes")
	FOnAttributeChangedSignature OnMaxManaChanged;
	UPROPERTY(BlueprintAssignable, Category = "GAS|Attributes")
	FOnAttributeChangedSignature OnSoulChanged;

	UPROPERTY(BlueprintAssignable, Category = "GAS")
	FMessageWidgetRowSignature MessageWidgetRowDelegate;

	UPROPERTY(BlueprintAssignable, Category = "GAS")
	FOnAttributeChangedSignature OnExpPercentChangedDelegate;

	UPROPERTY(BlueprintAssignable, Category = "GAS")
	FOnPlayerLevelChangedSignature OnPlayerLevelChangedDelegate;

protected:
	void HealthChanged(const FOnAttributeChangeData& Data) const;
	void MaxHealthChanged(const FOnAttributeChangeData& Data) const;
	void ManaChanged(const FOnAttributeChangeData& Data) const;
	void MaxManaChanged(const FOnAttributeChangeData& Data) const;
	void SoulChanged(const FOnAttributeChangeData& Data) const;
	void OnExpChanged(int32 InNewExp);
	void OnPlayerLevelChanged(int32 InNewPlayerLevel, bool bLevelUp) const;
	void OnEquippedAbility(const FGameplayTag& AbilityTag, const FGameplayTag& StatusTag, const FGameplayTag& SlotTag, const FGameplayTag& PreviousSlotTag) const;

	void ReadDataTableRowByTag(const FGameplayTagContainer& AssetTags);

	template<typename T> // DataTable 읽기용
	T* GetDataTableRowByTag(UDataTable* DataTable, const FGameplayTag& Tag);

	UPROPERTY(EditDefaultsOnly, BlueprintReadOnly, Category = "Widget Data")
	TObjectPtr<UDataTable> MessageWidgetDataTable;
};

template <typename T>
T* UTDWidgetControllerOverlay::GetDataTableRowByTag(UDataTable* DataTable, const FGameplayTag& Tag)
{
	return DataTable->FindRow<T>(Tag.GetTagName(), TEXT(""));
}

WidgetControllerOverlay.cpp

 #include "UI/WidgetController/TDWidgetControllerOverlay.h"
#include "GameplayTags/TDGameplayTags.h"
#include "GAS/TDAbilitySystemComponent.h"
#include "GAS/TDAttributeSet.h"
#include "GAS/Data/TDDA_Ability.h"
#include "GAS/Data/TDDA_LevelUp.h"
#include "Player/TDPlayerState.h"

void UTDWidgetControllerOverlay::BroadcastInitialValues()
{
	OnHealthChanged.Broadcast(GetTDAttributeSet()->GetHealth());
	OnMaxHealthChanged.Broadcast(GetTDAttributeSet()->GetMaxHealth());
	OnManaChanged.Broadcast(GetTDAttributeSet()->GetMana());
	OnMaxManaChanged.Broadcast(GetTDAttributeSet()->GetMaxMana());
	OnSoulChanged.Broadcast(GetTDAttributeSet()->GetSoul());
}

void UTDWidgetControllerOverlay::BindCallbacksToDependencies() // TDAttributeSet의 데이터와 콜백함수 바인딩
{
	//** Health, MaxHealth가 변경될때 마다 아래함수(HealthChanged, MaxHealthChanged)가 callback됨
	GetASC()->GetGameplayAttributeValueChangeDelegate(GetTDAttributeSet()->GetHealthAttribute()).AddUObject(this, &UTDWidgetControllerOverlay::HealthChanged);
	GetASC()->GetGameplayAttributeValueChangeDelegate(GetTDAttributeSet()->GetMaxHealthAttribute()).AddUObject(this, &UTDWidgetControllerOverlay::MaxHealthChanged);

	GetASC()->GetGameplayAttributeValueChangeDelegate(GetTDAttributeSet()->GetManaAttribute()).AddUObject(this, &UTDWidgetControllerOverlay::ManaChanged);
	GetASC()->GetGameplayAttributeValueChangeDelegate(GetTDAttributeSet()->GetMaxManaAttribute()).AddUObject(this, &UTDWidgetControllerOverlay::MaxManaChanged);
	GetASC()->GetGameplayAttributeValueChangeDelegate(GetTDAttributeSet()->GetSoulAttribute()).AddUObject(this, &UTDWidgetControllerOverlay::SoulChanged);

	if (GetTDASC())
	{
		GetTDASC()->EquippedAbilityDelegate.AddUObject(this, &ThisClass::OnEquippedAbility);

		if (GetTDASC()->bStartGivenASC) // AbilitySystemComponent 데이터가 적용되어 있다면
		{
			BroadcastDA_AbilityInfo();
		}
		else // AbilitySystemComponent 데이터가 적용이 안 되어 있다면
		{
			GetTDASC()->GivenASCDelegate.AddUObject(this, &UTDWidgetControllerOverlay::BroadcastDA_AbilityInfo);
		}

		GetTDASC()->EffectAssetTagsDelegate.AddUObject(this, &UTDWidgetControllerOverlay::ReadDataTableRowByTag);
	}


	GetTDPlayerState()->OnExpChangedDelegate.AddUObject(this, &UTDWidgetControllerOverlay::OnExpChanged);
	GetTDPlayerState()->OnPlayerLevelChangedDelegate.AddUObject(this, &UTDWidgetControllerOverlay::OnPlayerLevelChanged);
}

void UTDWidgetControllerOverlay::ReadDataTableRowByTag(const FGameplayTagContainer& AssetTags)
{
	for (const FGameplayTag& Tag : AssetTags)
	{
		FGameplayTag MessageTag = FGameplayTag::RequestGameplayTag(FName("Message"));
		if (Tag.MatchesTag(MessageTag)) // MatchesTag로 "Message"글자를 포함하고 있는지 확인
		{
			const FUIWidgetRow* Row = GetDataTableRowByTag<FUIWidgetRow>(MessageWidgetDataTable, Tag);
			MessageWidgetRowDelegate.Broadcast(*Row); // Delegate Broadcast
		}
	}
}

void UTDWidgetControllerOverlay::HealthChanged(const FOnAttributeChangeData& Data) const
{
	OnHealthChanged.Broadcast(Data.NewValue);
}

void UTDWidgetControllerOverlay::MaxHealthChanged(const FOnAttributeChangeData& Data) const
{
	OnMaxHealthChanged.Broadcast(Data.NewValue);
}

void UTDWidgetControllerOverlay::ManaChanged(const FOnAttributeChangeData& Data) const
{
	OnManaChanged.Broadcast(Data.NewValue);
}

void UTDWidgetControllerOverlay::MaxManaChanged(const FOnAttributeChangeData& Data) const
{
	OnMaxManaChanged.Broadcast(Data.NewValue);
}

void UTDWidgetControllerOverlay::SoulChanged(const FOnAttributeChangeData& Data) const
{
	OnSoulChanged.Broadcast(Data.NewValue);
}

void UTDWidgetControllerOverlay::OnExpChanged(int32 InNewExp)
{
	const UTDDA_LevelUp* TDDA_LevelUpInfo = GetTDPlayerState()->TDDA_LevelUpInfo;
	checkf(TDDA_LevelUpInfo, TEXT("No TDDA_LevelUpInfo. Check: UTDWidgetControllerOverlay::OnExpChanged & TDPlayerState BP"));

	const int32 PlayerLevel = TDDA_LevelUpInfo->FindDA_LevelUpForExp(InNewExp);
	const int32 MaxPlayerLevel = TDDA_LevelUpInfo->DA_LevelUpInfo.Num();

	if (PlayerLevel <= MaxPlayerLevel && PlayerLevel > 0)
	{
		const int32 LevelUpRequirement = TDDA_LevelUpInfo->DA_LevelUpInfo[PlayerLevel].LevelUpRequirement;
		const int32 PreviousLevelUpRequirement = TDDA_LevelUpInfo->DA_LevelUpInfo[PlayerLevel - 1].LevelUpRequirement;

		const int32 DeltaLevelRequirement = LevelUpRequirement - PreviousLevelUpRequirement;
		const int32 ExpForThisLevel = InNewExp - PreviousLevelUpRequirement;

		const float ExpBarPercent = static_cast<float>(ExpForThisLevel) / static_cast<float>(DeltaLevelRequirement);

		OnExpPercentChangedDelegate.Broadcast(ExpBarPercent);
	}
}

void UTDWidgetControllerOverlay::OnPlayerLevelChanged(int32 InNewPlayerLevel, bool bLevelUp) const
{
	OnPlayerLevelChangedDelegate.Broadcast(InNewPlayerLevel, bLevelUp);
}

void UTDWidgetControllerOverlay::OnEquippedAbility(const FGameplayTag& AbilityTag, const FGameplayTag& StatusTag, const FGameplayTag& SlotTag, const FGameplayTag& PreviousSlotTag) const
{
	//****************************************************************************
	//** Old Slot
	FDA_Ability DA_AbilityInfo_LastSlot;
	DA_AbilityInfo_LastSlot.StatusTag = FTDGameplayTags::GetTDGameplayTags().Abilities_Status_Unlocked;
	DA_AbilityInfo_LastSlot.InputTag = PreviousSlotTag;
	DA_AbilityInfo_LastSlot.AbilityTag = FTDGameplayTags::GetTDGameplayTags().Abilities_None;

	DA_AbilityInfoDelegate.Broadcast(DA_AbilityInfo_LastSlot);
	//****************************************************************************

	//****************************************************************************
	//** New Slot
	FDA_Ability DA_AbilityInfo = TDDA_Ability->FindDA_AbilityForTag(AbilityTag);
	DA_AbilityInfo.StatusTag = StatusTag;
	DA_AbilityInfo.InputTag = SlotTag;

	DA_AbilityInfoDelegate.Broadcast(DA_AbilityInfo);
	//****************************************************************************
}

MVC 패턴의 장단점

[ 장점 ]

1. 명확한 역할 분리: 결합도 ↓

Model, View, Controller는 각각의 역할이 명확하게 구분되기에 결합도가 낮다.

2. 코드의 재사용성 + 확장성

개발한 Model, View, Controller를 재사용하는 경우가 많다.

3. 협업에 유리

Model, View, Controller 각각의 역할이 분리되어 있기에 코드 충돌을 방지하기 쉽다.
각자 맡은 부분의 작업을 하면서 다른 영역을 침범할 확률이 낮다.

[ 단점 ]

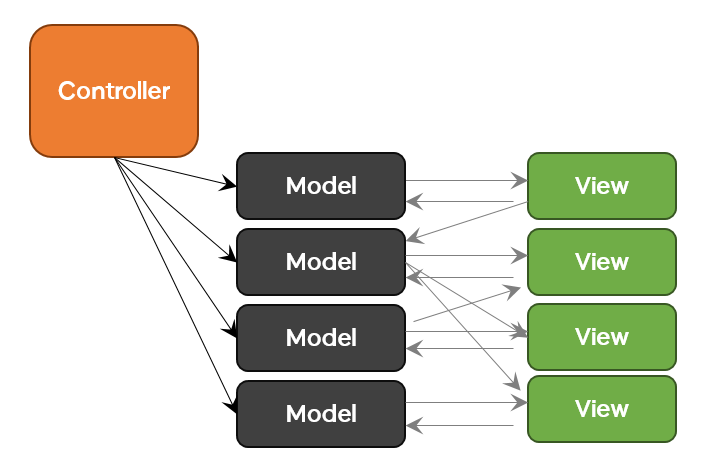

1. Model과 View의 의존성을 완전히 분리시키기 어렵다.

MVC 패턴을 사용하면 대개 하나의 Controller가 여러 개의 View를 가지게 된다.
- 하나의 Controller에 다수의 View와 Model이 얽히게 될 수 있고 서로간의 의존성이 생기는 상황이 발생한다.

2. Controller의 비중이 과도하게 커질 수 있다.

프로젝트가 진행됨에 따라, 하나의 Controller에 다수의 View와 Model이 연결되는 현상이 발생할 수 있다.
나의 언리얼 프로젝트의 경우, WidgetController에 연결된 UserWidget이 꽤 많아졌다.
- 이에 WidgetController에 계층 구조를 만들고 하위 WidgetController들을 만들었다.
  - 부모: WidgetController
  - 자식: WidgetControllerOverlay, WidgetControllerAttributeMenu, WidgetControllerSkillMenu
- 하나의 WidgetController가 커지는 문제는 방지할 수 있었지만 서로 영향을 주지않는 위젯들끼리 분류하여 알맞은 WidgetController에 매칭하는 과정이 필요했다.

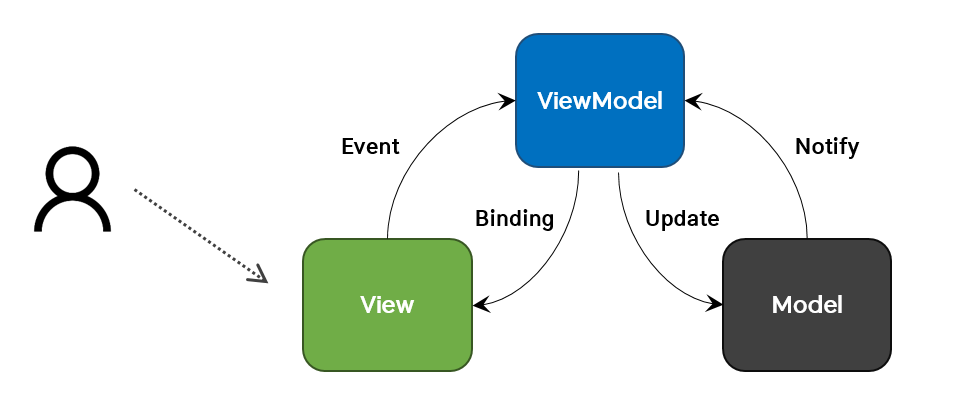

MVVM ( Model - View - ViewModel )

MVVM란?


Model	- 데이터 - ex. HP, MP, Level, 사용 가능한 스킬
View	- Controller 통해 건내받은 Model의 데이터를 시각적으로 보여주는 역할 - 사용자 인터페이스 (= 사용자에게 보여지는 부분) - 언리얼 엔진의 경우 UUserWidget
ViewModel	- Model과 Model 사이의 중간 역할 - 사용자 요청을 처리 - ViewModel은 Model에서 데이터를 가져와서 View가 필요한 형식으로 가공하고, View의 입력을 받아서 Model에 전달한다. - ViewModel은 View와 Model의 데이터 바인딩을 관리하여, Model의 데이터 변경 사항이 View에 자동으로 반영되도록 한다. - 언리얼 엔진의 경우, MVVMViewModelBase 클래스가 있다.

View를 Application logic과 완전히 독립적으로 만드는 것이다

코드 예시

Model

 UCLASS()
class MYGAME_API UCharacterModel : public UObject
{
    GENERATED_BODY()

public:
    UPROPERTY(Category = "Character")
    int32 Health;

    UPROPERTY(Category = "Character")
    int32 Mana;

    UPROPERTY(Category = "Character")
    int32 Experience;

    UPROPERTY(Category = "Character")
    int32 Level;

    UPROPERTY(Category = "Character")
    TArray<UItem*> Inventory;
};

View

 UCLASS()
class MYGAME_API UCharacterWidget : public UUserWidget
{
    GENERATED_BODY()

public:
    UPROPERTY(meta = (BindWidget))
    class UProgressBar* HealthBar;

    UPROPERTY(meta = (BindWidget))
    class UProgressBar* ManaBar;

    UPROPERTY(meta = (BindWidget))
    class UTextBlock* LevelText;

    void BindViewModel(class UCharacterViewModel* ViewModel);
};

ViewModel

 UCLASS()
class MYGAME_API UCharacterViewModel : public UMVVMViewModelBase
{
    GENERATED_BODY()

private:
    UPROPERTY()
    UCharacterModel* CharacterModel;

public:
    UFUNCTION(BlueprintCallable, Category = "Character")
    int32 GetHealth() const { return CharacterModel->Health; }

    UFUNCTION(BlueprintCallable, Category = "Character")
    int32 GetMana() const { return CharacterModel->Mana; }

    UFUNCTION(BlueprintCallable, Category = "Character")
    int32 GetLevel() const { return CharacterModel->Level; }

    UFUNCTION(BlueprintCallable, Category = "Character")
    void UseHealthPotion(UItem* HealthPotion)
    {
        if (HealthPotion && HealthPotion->IsHealthPotion())
        {
            CharacterModel->Health += HealthPotion->GetHealAmount();
            OnPropertyChanged("Health");
        }
    }

    void Initialize(UCharacterModel* InModel) { CharacterModel = InModel; }
};

MVVM 패턴의 동작 순서

RPG 게임의 예로 든 MVVM 동작 순서. 위의 코드와 같이 보면 좋다.

1. Model 초기화

게임이 시작되면, CharacterModel이 초기화되고 캐릭터의 현재 상태를 설정한다.
ex. Health = 100, Mana = 50, Level = 1

2. ViewModel 초기화

UCharacterViewModel이 생성되며, Initialize 메서드를 통해 CharacterModel이 ViewModel에 연결된다.
ViewModel은 이제 Model의 데이터를 가져와서 UI에 전달할 준비를 한다.

3. View와 ViewModel 연결

UCharacterWidget (View)은 게임 UI다. 이때, BindViewModel 메서드를 사용하여 View와 ViewModel이 연결된다. View는 ViewModel의 데이터에 바인딩되어 초기 데이터를 화면에 표시한다.
ex. HealthBar는 Health 프로퍼티에 바인딩되어 캐릭터의 현재 체력을 나타낸다.

4. 사용자 입력:

게임 중 사용자가 체력 포션을 사용하면, UI 버튼 클릭 이벤트가 발생한다.
이 이벤트는 View에서 ViewModel로 전달된다.

5. ViewModel 업데이트:

ViewModel은 사용자의 입력을 받아 UseHealthPotion 메서드를 호출한다.
이 메서드는 Model의 데이터를 업데이트하고, OnPropertyChanged를 호출하여 변경된 데이터를 View에 알린다.

6. View 업데이트:

OnPropertyChanged 호출로 인해 View는 ViewModel의 Health 값을 다시 읽어와 UI를 업데이트 한다.
결과적으로, HealthBar가 새로워진 체력 값을 반영하게 된다.

MVVM 패턴의 장단점

[ 장점 ]

1. 모듈화 & 유지보수성

View, ViewModel, Model이 각각 독립적으로 관리되기 때문에 코드가 모듈화되어 유지보수가 쉽다.
View와 Model이 분리되어 있어, View나 Model을 독립적으로 수정할 수 있다.

2. 테스트 용이성

ViewModel을 통해 View와 Model을 분리했기 때문에, 별도의 View 없이도 ViewModel을 테스트할 수 있다. (= UI가 나오지 않아도 테스트하며 개발할 수 있다)

3. 재사용성

동일한 ViewModel을 여러 View에서 재사용할 수 있다.
View와 ViewModel이 1 : N 관계이기 때문에

[ 단점 ]

1. ViewModel이 비대해질 수 있다.

MVC 패턴의 Controller와 역할과 같이 ViewModel도 중개하는 역할을 한다. MVC 패턴에서 Controller가 비대해질 수 있다는 단점처럼 MVVM 패턴 또한 ViewModel이 커질 수 있다는 단점이 있다.

2. 데이터 바인딩으로 인한 메모리 소모 ↑

Model과 ViewModel은 데이터 바인딩을 하게 되는데 이로 인한 메모리 소모가 크다.

내 블로그 - 관리자 홈 전환	`Q` `Q`
새 글 쓰기	`W` `W`

글 수정 (권한 있는 경우)	`E` `E`
댓글 영역으로 이동	`C` `C`

이 페이지의 URL 복사	`S` `S`
맨 위로 이동	`T` `T`
티스토리 홈 이동	`H` `H`
단축키 안내	`Shift` + `/` `⇧` + `/`

[Design Pattern] MVC, MVVM 패턴

MVC ( Model - View - Controller )

MVC ( Model - View - Controller )

MVC 패턴으로 코딩하기

예시 코드

MVC 패턴의 장단점

[ 장점 ]

[ 단점 ]

MVVM ( Model - View - ViewModel )

MVVM란?

코드 예시

MVVM 패턴의 동작 순서

MVVM 패턴의 장단점

[ 장점 ]

[ 단점 ]

댓글

이 글 공유하기

티스토리툴바

단축키

내 블로그

블로그 게시글

모든 영역

MVC ( Model - View - Controller )

MVC ( Model - View - Controller )

MVC 패턴으로 코딩하기

예시 코드

MVC 패턴의 장단점

[ 장점 ]

[ 단점 ]

MVVM ( Model - View - ViewModel )

MVVM란?

코드 예시

MVVM 패턴의 동작 순서

MVVM 패턴의 장단점

[ 장점 ]

[ 단점 ]

댓글

이 글 공유하기

다른 글

티스토리툴바

단축키

내 블로그

블로그 게시글

모든 영역
