[UE] 마우스로 가리킨 액터에 외곽선 효과주기

적 플레이어나 몬스터에 외곽선 효과를 줄 때가 있다. 이 때 Project Settings에서 Postprocessing 설정값을 바꿔줘야 할 때가 있다. 간단한 설정이지만 까먹고 넘어가는 경우가 많으니 주의하자.







---





마우스로 가리킨 액터에 외곽선 효과주기



적 플레이어나 몬스터에 외곽선 효과를 줄 때가 있다. 이 때 Project Settings에서 Postprocessing 설정값을 바꿔줘야 할 때가 있다. 간단한 설정이지만 까먹고 넘어가는 경우가 많으니 주의하자.

---





Project Settings





Project Settings

• Postprocessing
  • Custom Depth-Stencil Pass:  Enabled with Stencil  로 변경. (기본값은 Enabled)

---







Level에 Post Process Volume 배치



레벨맵에 Post Process Volume을 배치한다.

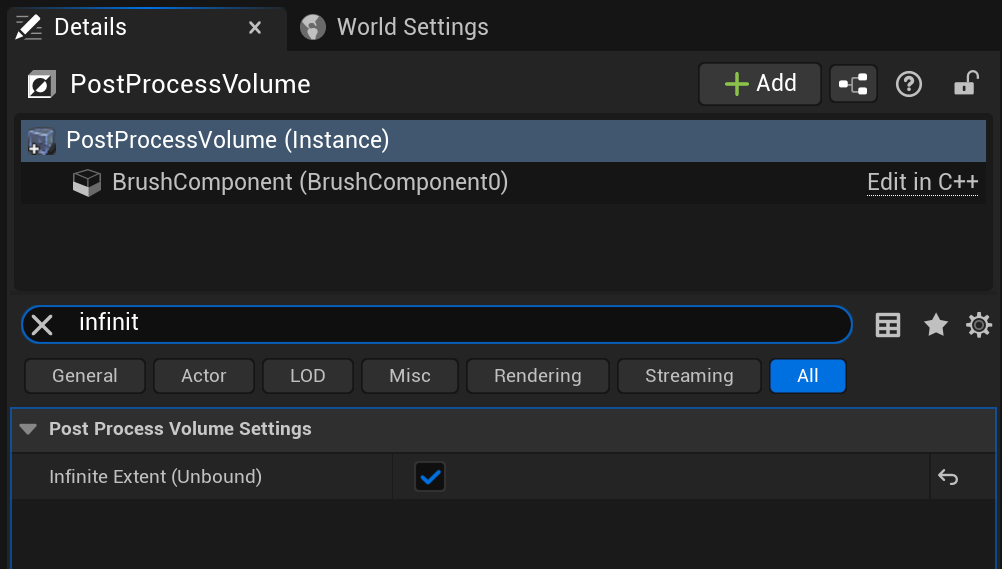

Post Process Volume 사이즈를 키우기 귀찮으면 아래와 같이 infinite Extent를 체크하여 레벨맵 전체에 적용시킨다.

•  Post Process Volume Settings
  • Infinite Extent(Unbound)를 체크



---

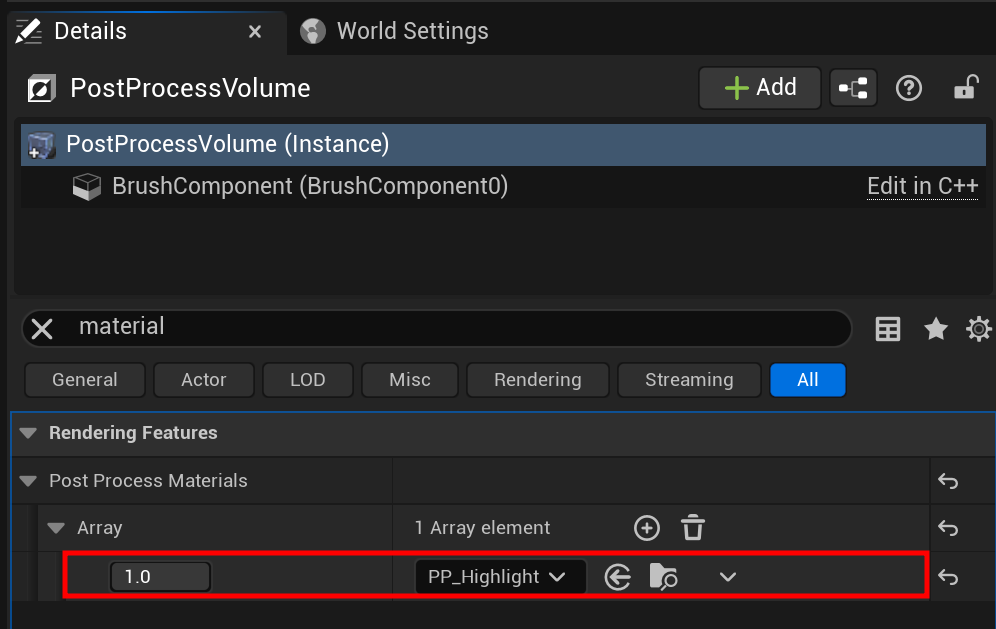

Post Process Volume에 material 설정



Post Process Materials

• Array에 +버튼을 누르고 Asset reference로 항목을 추가한 뒤
• 외곽선 효과로 사용할 Material를 적용한다.





---

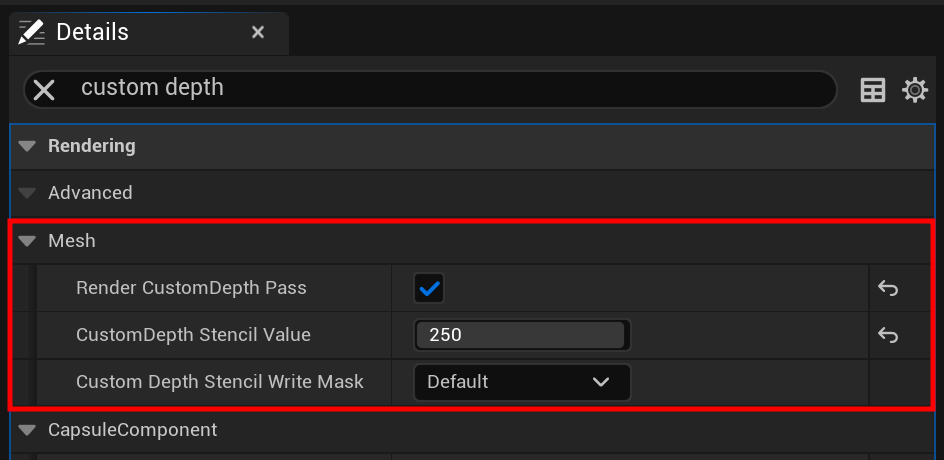

Enemy 액터에 CustomDepthPass 및 Stencil Value 적용



#include "Character/EnemyCharacter.h"

AEnemyCharacter::AEnemyCharacter()
{

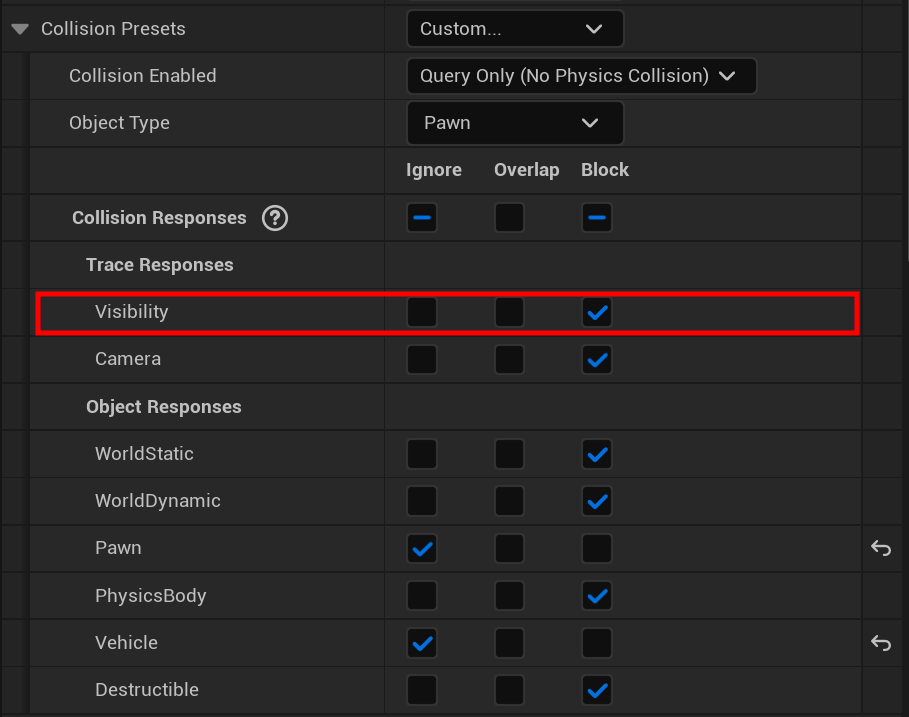

	GetMesh()->SetCollisionResponseToChannel(ECC_Visibility, ECR_Block);
}

void AEnemyCharacter::HighlightActor()
{
	GetMesh()->SetRenderCustomDepth(true);
	GetMesh()->SetCustomDepthStencilValue(CUSTOM_DEPTH_RED);
	Weapon->SetRenderCustomDepth(true);
	Weapon->SetCustomDepthStencilValue(CUSTOM_DEPTH_RED);
}

void AEnemyCharacter::UnHighlightActor()
{
	GetMesh()->SetRenderCustomDepth(false);
	Weapon->SetRenderCustomDepth(false);
}





---





실행화면







---
