[DirectX11] 070 OBB(Oriented Bounding Box) collision

DirectX11에서 OBB (Oriented Bounding Box) 충돌 검사는 다른 물체와의 충돌을 감지하는데 사용되는 방법 중 하나이다. 이를 위해 OBB의 충돌 분리 축(the separating axis) 이론이 사용된다. OBB는 충돌 검사를 수행하기 위해 일반적으로 모델의 경계 상자로 사용된다. 이 상자는 일반적으로 물체의 모양에 맞게 회전할 수 있다. 이러한 OBB의 충돌 검사는 OBB의 축을 기준으로 수행된다.

OBB(Oriented Bounding Box) collision

OBB(Oriented Bounding Box) collision

Shader

Framework
	Objects
	Collider.h .cpp
UnitTest
	Objects
	ObbCollisionDemo.h .cpp 생성
	Main.h .cpp

OBB 충돌 - 분리축 이론

OBB는 충돌 검사를 수행하기 위해 일반적으로 모델의 경계 상자로 사용된다. 이 상자는 일반적으로 물체의 모양에 맞게 회전할 수 있다. 이러한 OBB의 충돌 검사는 OBB의 축을 기준으로 수행된다.

분리 축 이론은 두 OBB가 충돌하는지 여부를 결정하기 위해 두 OBB 사이의 축을 비교한다. 두 축이 서로 분리되어 있다면, 두 OBB는 충돌하지 않는다. 즉, 최소한의 분리 축을 찾는 것이 중요하다.

이를 수행하기 위해, 두 OBB의 모든 축(총 15개)을 비교한다. 각각의 축에 대해 두 OBB의 투영(projection)을 계산하고, 이러한 투영이 서로 겹치는지를 확인한다. 만약 모든 축에서 투영이 겹치면, 두 OBB는 충돌한다. 하지만 하나의 축에서라도 겹치지 않는다면, 두 OBB는 충돌하지 않는다.

분리 축 이론은 물체의 복잡한 형태를 갖는 경우에도 적용할 수 있으며, 속도와 정확도 모두가 뛰어나다는 장점이 있다.

https://m.blog.naver.com/kys9096/221200798891

OBB 충돌 체크 - part 1 (분리축 이론과 벡터의 내적)

본격적인 알고리즘 구현 이전에, 앞서 언급했던 분리축 이론과 벡터의 내적을 한번 짚고 넘어가보자. 분리...

blog.naver.com

https://m.blog.naver.com/PostView.naver?isHttpsRedirect=true&blogId=55smile&logNo=221671747433

분리축이론(SAT)과 OBB 충돌

우리는 게임을 만들때 일반적으로 충돌박스라는것을 만들어서 체크를 한다. 이는 구가될수도있고, 면이될수...

blog.naver.com

https://sanghoon23.tistory.com/m/82

[DX] ##6. AABB, OBB 충돌 SAT 분리축 이론( Separating Axis Theorem )

Frustum Culling ( 절두체 선별 ) 에 앞서서 해당 범위에 오브젝트들이 포함되어있는지 어떻게 판별할까 ?? 그 방법에 대해서 몇 가지 알아보고 넘어가자. *AABB ( Axis - Aligned Bounding Box ) => 축 정렬 경계

sanghoon23.tistory.com

Collider

Collider.h

 #pragma once

struct Ray
{
	Ray() : Position(0, 0, 0), Direction(0, 0, 0)
	{

	}

	Ray(Vector3& position, Vector3& direction)
		:Position(position), Direction(direction)
	{

	}

	Vector3 Position;
	Vector3 Direction;
};

struct ColliderObject
{
	class Transform* Init = NULL;
	class Transform* Transform = NULL;
	class Collider* Collider = NULL;
};

class Collider
{
private:
	struct Bounding;

public:
	Collider(Transform* transform, Transform* init = NULL);
	~Collider();

	void Update();
	void Render(Color color = Color(0, 1, 0, 1));

	Transform* GetTransform() { return transform; }

	bool Intersection(Ray& ray, float* outDistance);
	bool Intersection(Collider* other); //충돌체 검사

private:
	//분리축 검사
	bool SeperatingPlane(Vector3& position, Vector3& direction, Bounding& box1, Bounding& box2);
	bool Collision(Bounding& box1, Bounding& box2);

	//외적
	Vector3 Cross(Vector3& vec1, Vector3& vec2);

private:
	//충돌검사를 할 바운딩박스
	struct Bounding
	{
		Vector3 Position;

		Vector3 AxisX;
		Vector3 AxisY;
		Vector3 AxisZ;

		Vector3 HalfSize; //반사이즈
	} bounding;

private:
	Transform* init = NULL;
	Transform* transform;

	Vector3 lines[8];
};

Collider.cpp

 #include "Framework.h"
#include "Collider.h"

Collider::Collider(Transform * transform, Transform * init)
	: transform(transform), init(init)
{
	lines[0] = Vector3(-0.5f, -0.5f, -0.5f); //Min
	lines[1] = Vector3(-0.5f, +0.5f, -0.5f);
	lines[2] = Vector3(+0.5f, -0.5f, -0.5f);
	lines[3] = Vector3(+0.5f, +0.5f, -0.5f);
	lines[4] = Vector3(-0.5f, -0.5f, +0.5f);
	lines[5] = Vector3(-0.5f, +0.5f, +0.5f);
	lines[6] = Vector3(+0.5f, -0.5f, +0.5f);
	lines[7] = Vector3(+0.5f, +0.5f, +0.5f); //Max
}

Collider::~Collider()
{

}

void Collider::Update()
{
	//매 프레임마다 바운딩 생성
	Transform temp;
	temp.World(transform->World());

	if (init != NULL)
		temp.World(init->World() * transform->World()); //초기값에서부터 얼마만큼 이동했는지


	temp.Position(&bounding.Position); //이동된 위치

	D3DXVec3Normalize(&bounding.AxisX, &temp.Right());//바운딩박스의 X축 오른쪽 방향
	D3DXVec3Normalize(&bounding.AxisY, &temp.Up()); //바운딩박스의 Y축 윗방향
	D3DXVec3Normalize(&bounding.AxisZ, &temp.Forward());//바운딩박스의 Z축은 전방 방향

	Vector3 scale;
	temp.Scale(&scale);
	bounding.HalfSize = scale * 0.5f;
}

void Collider::Render(Color color)
{
	Transform temp;
	temp.World(transform->World());

	if (init != NULL)
		temp.World(init->World() * transform->World());

	Matrix world = temp.World();


	Vector3 dest[8];
	for (UINT i = 0; i < 8; i++)
		D3DXVec3TransformCoord(&dest[i], &lines[i], &world);

	//Front
	DebugLine::Get()->RenderLine(dest[0], dest[1], color);
	DebugLine::Get()->RenderLine(dest[1], dest[3], color);
	DebugLine::Get()->RenderLine(dest[3], dest[2], color);
	DebugLine::Get()->RenderLine(dest[2], dest[0], color);

	//Backward
	DebugLine::Get()->RenderLine(dest[4], dest[5], color);
	DebugLine::Get()->RenderLine(dest[5], dest[7], color);
	DebugLine::Get()->RenderLine(dest[7], dest[6], color);
	DebugLine::Get()->RenderLine(dest[6], dest[4], color);

	//Side
	DebugLine::Get()->RenderLine(dest[0], dest[4], color);
	DebugLine::Get()->RenderLine(dest[1], dest[5], color);
	DebugLine::Get()->RenderLine(dest[2], dest[6], color);
	DebugLine::Get()->RenderLine(dest[3], dest[7], color);
}

bool Collider::Intersection(Ray & ray, float * outDistance)
{
	*outDistance = 0.0f;

	Vector3 dest[8];

	Transform temp;
	temp.World(transform->World());

	if (init != NULL)
		temp.World(init->World() * transform->World());

	Matrix world = temp.World();

	Vector3 minPosition, maxPosition;
	D3DXVec3TransformCoord(&minPosition, &lines[0], &world);
	D3DXVec3TransformCoord(&maxPosition, &lines[7], &world);

	if (fabsf(ray.Direction.x) == 0.0f) ray.Direction.x = 1e-6f;
	if (fabsf(ray.Direction.y) == 0.0f) ray.Direction.y = 1e-6f;
	if (fabsf(ray.Direction.z) == 0.0f) ray.Direction.z = 1e-6f;


	float minValue = 0.0f, maxValue = FLT_MAX;

	//Check X
	if (fabsf(ray.Direction.x) >= 1e-6f)
	{
		float value = 1.0f / ray.Direction.x;
		float minX = (minPosition.x - ray.Position.x) * value;
		float maxX = (maxPosition.x - ray.Position.x) * value;

		if (minX > maxX)
		{
			float temp = minX;
			minX = maxX;
			maxX = temp;
		}

		minValue = max(minX, minValue);
		maxValue = min(maxX, maxValue);

		if (minValue > maxValue)
			return false;
	}
	else if (ray.Position.x < minPosition.x || ray.Position.x > maxPosition.x)
		return false;

	//Check Y
	if (fabsf(ray.Direction.y) >= 1e-6f)
	{
		float value = 1.0f / ray.Direction.y;
		float minY = (minPosition.y - ray.Position.y) * value;
		float maxY = (maxPosition.y - ray.Position.y) * value;

		if (minY > maxY)
		{
			float temp = minY;
			minY = maxY;
			maxY = temp;
		}

		minValue = max(minY, minValue);
		maxValue = min(maxY, maxValue);

		if (minValue > maxValue)
			return false;
	}
	else if (ray.Position.y < minPosition.y || ray.Position.y > maxPosition.y)
		return false;


	//Check Z
	if (fabsf(ray.Direction.z) >= 1e-6f)
	{
		float value = 1.0f / ray.Direction.z;
		float minZ = (minPosition.z - ray.Position.z) * value;
		float maxZ = (maxPosition.z - ray.Position.z) * value;

		if (minZ > maxZ)
		{
			float temp = minZ;
			minZ = maxZ;
			maxZ = temp;
		}

		minValue = max(minZ, minValue);
		maxValue = min(maxZ, maxValue);

		if (minValue > maxValue)
			return false;
	}
	else if (ray.Position.z < minPosition.z || ray.Position.z > maxPosition.z)
		return false;

	*outDistance = minValue;
	return true;
}

bool Collider::Intersection(Collider * other)
{
	//현재 가지고 있는 bounding 정보와 다른객체(other)이 가지고 있는 bounding 정보가 같은지 검사.
	return Collision(this->bounding, other->bounding);
}

bool Collider::SeperatingPlane(Vector3 & position, Vector3 & direction, Bounding & box1, Bounding & box2)
{
	float val = fabsf(D3DXVec3Dot(&position, &direction));

	float val2 = 0.0f;
	val2 += fabsf(D3DXVec3Dot(&(box1.AxisX * box1.HalfSize.x), &direction));
	val2 += fabsf(D3DXVec3Dot(&(box1.AxisY * box1.HalfSize.y), &direction));
	val2 += fabsf(D3DXVec3Dot(&(box1.AxisZ * box1.HalfSize.z), &direction));
	val2 += fabsf(D3DXVec3Dot(&(box2.AxisX * box2.HalfSize.x), &direction));
	val2 += fabsf(D3DXVec3Dot(&(box2.AxisY * box2.HalfSize.y), &direction));
	val2 += fabsf(D3DXVec3Dot(&(box2.AxisZ * box2.HalfSize.z), &direction));

	return val > val2;
}

bool Collider::Collision(Bounding & box1, Bounding & box2)
{
	Vector3 position = box2.Position - box1.Position;

	//총 128개의 분리축을 검사하여야 하지만 중복되는 부분을 제외하면 15개.
	if (SeperatingPlane(position, box1.AxisX, box1, box2) == true) return false;
	if (SeperatingPlane(position, box1.AxisY, box1, box2) == true) return false;
	if (SeperatingPlane(position, box1.AxisZ, box1, box2) == true) return false;

	if (SeperatingPlane(position, box2.AxisX, box1, box2) == true) return false;
	if (SeperatingPlane(position, box2.AxisY, box1, box2) == true) return false;
	if (SeperatingPlane(position, box2.AxisZ, box1, box2) == true) return false;

	if (SeperatingPlane(position, Cross(box1.AxisX, box2.AxisX), box1, box2) == true) return false;
	if (SeperatingPlane(position, Cross(box1.AxisX, box2.AxisY), box1, box2) == true) return false;
	if (SeperatingPlane(position, Cross(box1.AxisX, box2.AxisZ), box1, box2) == true) return false;

	if (SeperatingPlane(position, Cross(box1.AxisY, box2.AxisX), box1, box2) == true) return false;
	if (SeperatingPlane(position, Cross(box1.AxisY, box2.AxisY), box1, box2) == true) return false;
	if (SeperatingPlane(position, Cross(box1.AxisY, box2.AxisZ), box1, box2) == true) return false;

	if (SeperatingPlane(position, Cross(box1.AxisZ, box2.AxisX), box1, box2) == true) return false;
	if (SeperatingPlane(position, Cross(box1.AxisZ, box2.AxisY), box1, box2) == true) return false;
	if (SeperatingPlane(position, Cross(box1.AxisZ, box2.AxisZ), box1, box2) == true) return false;

	return true;
}

//외적
Vector3 Collider::Cross(Vector3 & vec1, Vector3 & vec2)
{
	float x = vec1.y * vec2.z - vec1.z * vec2.y;
	float y = vec1.z * vec2.x - vec1.x * vec2.z;
	float z = vec1.x * vec2.y - vec1.y * vec2.x;

	return Vector3(x, y, z);
}

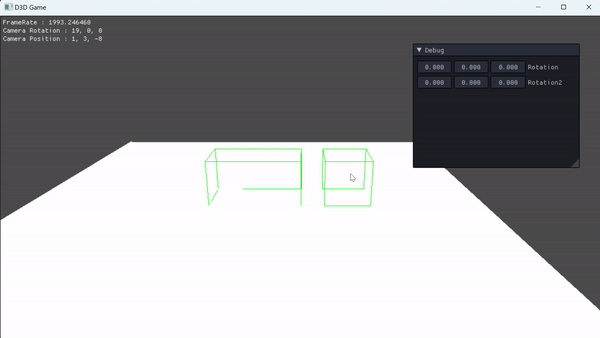

Obb Collision Demo

OBB Collsion을 화면에 그려주기 위해 collider 2개를 생성한다.

ObbCollisionDemo.h

 #pragma once
#include "Systems/IExecute.h"

class ObbCollisionDemo : public IExecute
{
public:
	virtual void Initialize() override;
	virtual void Ready() override {}
	virtual void Destroy() override {}
	virtual void Update() override;
	virtual void PreRender() override {}
	virtual void Render() override;
	virtual void PostRender() override {}
	virtual void ResizeScreen() override {}

private:
	Shader* shader;

	CubeSky* sky;

	Material* floor;
	MeshRender* grid;

	Transform* transform[2]; //충돌체의 위치를 정의할 transform 2개
	Collider* collider[2];  //충돌체 2개
};

Transform* transform[2];

충돌체의 위치를 정의할 transform 2개

Collider* collider[2];

충돌체 2개

ObbCollisionDemo.cpp

 #include "stdafx.h"
#include "ObbCollisionDemo.h"

void ObbCollisionDemo::Initialize()
{
	Context::Get()->GetCamera()->RotationDegree(20, 0, 0);
	Context::Get()->GetCamera()->Position(1, 36, -85);


	shader = new Shader(L"55_Render.fx");

	sky = new CubeSky(L"Environment/GrassCube1024.dds");

	floor = new Material(shader);
	floor->DiffuseMap("White.png");

	grid = new MeshRender(shader, new MeshGrid(5, 5));
	grid->AddTransform();

	//collider 2개 생성 후 위치 및 스케일 정의.
	transform[0] = new Transform();
	transform[0]->Position(0.0f, 0.5f, 0.0f);
	transform[0]->Scale(2, 1, 1);
	collider[0] = new Collider(transform[0]);

	transform[1] = new Transform();
	transform[1]->Position(2.0f, 0.5f, 0.0f);
	collider[1] = new Collider(transform[1]);
}

void ObbCollisionDemo::Update()
{
	sky->Update();
	grid->Update();

	Vector3 position2;
	transform[1]->Position(&position2);

	if (Keyboard::Get()->Press(VK_RIGHT))
		position2.x += 3.0f * Time::Delta();
	else if (Keyboard::Get()->Press(VK_LEFT))
		position2.x -= 3.0f * Time::Delta();

	if (Keyboard::Get()->Press(VK_UP))
		position2.z += 3.0f * Time::Delta();
	else if (Keyboard::Get()->Press(VK_DOWN))
		position2.z -= 3.0f * Time::Delta();

	transform[1]->Position(position2);


	Vector3 rotation = Vector3(0, 0, 0);
	Vector3 rotation2 = Vector3(0, 0, 0);

	transform[0]->RotationDegree(&rotation);
	transform[1]->RotationDegree(&rotation2);

	ImGui::SliderFloat3("Rotation", (float *)rotation, -179, 179);
	ImGui::SliderFloat3("Rotation2", (float *)rotation2, -179, 179);

	transform[0]->RotationDegree(rotation);
	transform[1]->RotationDegree(rotation2);


	collider[0]->Update();
	collider[1]->Update();
}

void ObbCollisionDemo::Render()
{
	sky->Render();

	floor->Render();
	grid->Render();


	bool bCheck = collider[0]->Intersection(collider[1]);

	Color color;
	//충돌하면 Red, 충돌하지 않으면 Green
	color = bCheck ? Color(1, 0, 0, 1) : Color(0, 1, 0, 1);

	collider[0]->Render(color);
	collider[1]->Render(color);
}

실행화면

'⭐ DirectX > DirectX11 3D' 카테고리의 다른 글

[DirectX11] 074 Instancing (0)	2023.03.18
[DirectX11] 071~73 Get MultiBones (0)	2023.03.15
[DirectX11] 069 Collider (0)	2023.03.13
[DirectX11] 068 Unprojection - 2D 좌표를 3D 좌표로 변환 (0)	2023.03.13
[DirectX11] 067 Projection (0)	2023.03.09

내 블로그 - 관리자 홈 전환	`Q` `Q`
새 글 쓰기	`W` `W`

글 수정 (권한 있는 경우)	`E` `E`
댓글 영역으로 이동	`C` `C`

이 페이지의 URL 복사	`S` `S`
맨 위로 이동	`T` `T`
티스토리 홈 이동	`H` `H`
단축키 안내	`Shift` + `/` `⇧` + `/`

[DirectX11] 070 OBB(Oriented Bounding Box) collision

OBB(Oriented Bounding Box) collision

OBB 충돌 - 분리축 이론

Collider

Obb Collision Demo

실행화면

'⭐ DirectX > DirectX11 3D' 카테고리의 다른 글

댓글

이 글 공유하기

티스토리툴바

단축키

내 블로그

블로그 게시글

모든 영역

OBB(Oriented Bounding Box) collision

OBB 충돌 - 분리축 이론

Collider

Obb Collision Demo

실행화면

'⭐ DirectX > DirectX11 3D' 카테고리의 다른 글

댓글

이 글 공유하기

다른 글

[DirectX11] 074 Instancing

[DirectX11] 071~73 Get MultiBones

[DirectX11] 069 Collider

[DirectX11] 068 Unprojection - 2D 좌표를 3D 좌표로 변환

티스토리툴바

단축키

내 블로그

블로그 게시글

모든 영역
