게임플레이 이펙트를 활용한 대미지 전달

  • 게임플레이 이펙트의 다양한 활용 방법에 대한 이해
  • 데이터 태그의 설정과 활용 방법의 학습
  • 메타 어트리뷰트의 설정과 활용 방법의 학습
  • 레벨에 따른 커브 데이터의 설정과 활용 방법의 학습



인프런 이득우님의 '언리얼 프로그래밍 Part4 - 게임플레이 어빌리티 시스템' 강의를 참고하였습니다.
😎 [이득우의 언리얼 프로그래밍 Part4 - 게임플레이 어빌리티 시스템] 강의 들으러 가기!







목차









    게임플레이 이펙트를 활용한 대미지 전달



    콤보 공격 히트시 뒤로 갈수록 전달하는 데미지가 증가하도록 설정
    레벨에 따라 스폰된 캐릭터가 다른 체력값을 가지도록 설정



    핵심 컴포넌트 & 게임플레이 어빌리티 시스템의 기본 흐름









    게임플레이 이펙트 Gameplay Effect (GE)



    Gameplay Effect (GE)

    • GAS는 게임에 영향을 주는 객체를 별도로 분리해서 관리함. (특수효과 아님!)
    • 게임에 영향을 준다는 것은 대부분 게임 데이터를 변경한다는 것을 의미함.
    • 따라서 대부분 GameplayEffect와 Attribute는 함께 동작하도록 구성되어 있음.
    • GAS 시스템에서 가장 많은 기능을 제공하는 클래스
    • 세 가지 타입 중 하나를 선택할 수 있음
      • Instant :  Attribute에 즉각적으로 적용되는 GameplayEffect. 한 프레임에 실행됨.
      • Duration :  지정한 시간 동안 동작하는 Gameplay Effect.
      • Infinite :  명시적으로 종료하지 않으면 계속 동작하는 Gameplay Effect.
    • 이 외에도 정말 다양하게 많은 옵션을 제공함.



    기능이 많은 만큼 학습할 내용도 많지만,
    잘 활용하면 코딩 없이도, 다양하고 복잡한 작업의 수행이 가능함.





    게임플레이 이펙트 모디파이어 (Modifier)



    • GE에서 Attribute의 변경 방법을 지정한 설정을 Modifier라고 함
    • Modifier의 사용 방법
      • 적용할 Attribute의 지정
      • 적용 방식의 설정:  더하기, 곱하기, 나누기, 덮어쓰기
    • Modifier의 계산 방법
      • ScalableFloat :  실수 ( DataTable과 연동 가능 )
      • AttributeBased :  특정 Attribute에 기반
      • CustomCalculationClass :  계산을 담당하는 전용 클래스의 활용
      • SetByCaller :  데이터 태그를 활용한 데이터 전달
        • 데미지를 전달하는 주체가 알아서 데이터를 다 준비한 다음에 상대방에게 전달해준다. (계산은 내가 다 했으니까 너는 값만 받아~ )
        • 특정한 값을 받는 형태로 사용할 수 있다. 이 때 사용하는 것이 데이터 태그다.
    • Modifier 없이 자체 계산 로직을 만드는 것도 가능
      • GameplayEffectExecutionCalculation 라는 클래스를 상속받아서 우리가 GameplayEffect에 지정해주면 굳이 Modifier 없이 모든 속성들에 대한 계산을 하나의 함수 실행을 통해서 처리할 수 있다.



    C++로 설정하기에는 문법이 복잡해서, 블루프린트로 제작하는 것을 권장





    ABGE_AttackDamage 생성



    공격 판정이 일어날 때 상대방 체력을 깍아주는 역할

    GameplayEffect - ABGE_AttackDamage 생성



    ABGE_AttackDamage.h

    더보기
    #pragma once
#include "CoreMinimal.h"
#include "GameplayEffect.h"
#include "ABGE_AttackDamage.generated.h"

UCLASS()
class ARENABATTLEGAS_API UABGE_AttackDamage : public UGameplayEffect
{
	GENERATED_BODY()

public:
	UABGE_AttackDamage();
};





    ABGE_AttackDamage.cpp

    더보기
    #include "GE/ABGE_AttackDamage.h"
#include "Attribute/ABCharacterAttributeSet.h"

UABGE_AttackDamage::UABGE_AttackDamage()
{
	DurationPolicy = EGameplayEffectDurationType::Instant; // 한 프레임에 바로 실행되는 GE타입이므로 Instant 타입으로 지정

	// 이 GE는 상대방에서 발동하여 상대방의 체력을 깍는다.
	FGameplayModifierInfo HealthModifier;
	HealthModifier.Attribute = FGameplayAttribute(FindFieldChecked<FProperty>(UABCharacterAttributeSet::StaticClass(), GET_MEMBER_NAME_CHECKED(UABCharacterAttributeSet, Health))); // 주의! UABCharacterAttributeSet클래스 내의 Health를 매크로로 접근할 때 허용하지 않는다는 메시지를 띄운다. 이 때 UABCharacterAttributeSet.h에 friend class UABGE_AttackDamage;을 작성하여 매크로가 접근할 수 있게 해줘야 한다.
	HealthModifier.ModifierOp = EGameplayModOp::Additive; // 더하기

	FScalableFloat DamageAmount(-30.0f); // 데미지 -30.f
	FGameplayEffectModifierMagnitude ModMagnitude(DamageAmount);

	HealthModifier.ModifierMagnitude = ModMagnitude;
	Modifiers.Add(HealthModifier); // Health 정보에 -30.f를 더하기
}





    UABCharacterAttributeSet.h

    #pragma once
#include "CoreMinimal.h"
#include "AttributeSet.h"
#include "ABCharacterAttributeSet.generated.h"

#define ATTRIBUTE_ACCESSORS(ClassName, PropertyName) \
	GAMEPLAYATTRIBUTE_PROPERTY_GETTER(ClassName, PropertyName) \
	GAMEPLAYATTRIBUTE_VALUE_GETTER(PropertyName) \
	GAMEPLAYATTRIBUTE_VALUE_SETTER(PropertyName) \
	GAMEPLAYATTRIBUTE_VALUE_INITTER(PropertyName)

UCLASS()
class ARENABATTLEGAS_API UABCharacterAttributeSet : public UAttributeSet
{
	// ... 생략 ...
protected:
	//... 생략 ...
	UPROPERTY(BlueprintReadOnly, Category = "Health", Meta = (AllowPrivateAccess = true))
	FGameplayAttributeData Health;

	friend class UABGE_AttackDamage;
};





    ABGA_AttackHitCheck



    ABGA_AttackHitCheck.h

    더보기
    #pragma once
#include "CoreMinimal.h"
#include "Abilities/GameplayAbility.h"
#include "ABGA_AttackHitCheck.generated.h"

UCLASS()
class ARENABATTLEGAS_API UABGA_AttackHitCheck : public UGameplayAbility
{
	GENERATED_BODY()

public:
	UABGA_AttackHitCheck();

	virtual void ActivateAbility(const FGameplayAbilitySpecHandle Handle, const FGameplayAbilityActorInfo* ActorInfo, const FGameplayAbilityActivationInfo ActivationInfo, const FGameplayEventData* TriggerEventData) override;

protected:

	UFUNCTION()
	void OnTraceResultCallback(const FGameplayAbilityTargetDataHandle& TargetDataHandle);

	UPROPERTY(EditAnywhere, Category = "GAS")
	TSubclassOf<class UGameplayEffect> AttackDamageEffect;

	float CurrentLevel;
};

    변수 선언

    • UPROPERTY(EditAnywhere, Category = "GAS")
      TSubclassOf<class UGameplayEffect> AttackDamageEffect;
      • GameplayEffect 추가





    ABGA_AttackHitCheck.cpp

    더보기
    #include "GA/ABGA_AttackHitCheck.h"
#include "ArenaBattleGAS.h"
#include "AbilitySystemBlueprintLibrary.h"
#include "GA/AT/ABAT_Trace.h"
#include "GA/TA/ABTA_Trace.h"
#include "Attribute/ABCharacterAttributeSet.h"
#include "ArenaBattleGAS.h"

UABGA_AttackHitCheck::UABGA_AttackHitCheck()
{
	InstancingPolicy = EGameplayAbilityInstancingPolicy::InstancedPerActor;
}

void UABGA_AttackHitCheck::ActivateAbility(const FGameplayAbilitySpecHandle Handle, const FGameplayAbilityActorInfo* ActorInfo, const FGameplayAbilityActivationInfo ActivationInfo, const FGameplayEventData* TriggerEventData)
{
	Super::ActivateAbility(Handle, ActorInfo, ActivationInfo, TriggerEventData);

	CurrentLevel = TriggerEventData->EventMagnitude;

	UABAT_Trace* AttackTraceTask = UABAT_Trace::CreateTask(this, AABTA_Trace::StaticClass());
	AttackTraceTask->OnComplete.AddDynamic(this, &UABGA_AttackHitCheck::OnTraceResultCallback);
	AttackTraceTask->ReadyForActivation();
}

void UABGA_AttackHitCheck::OnTraceResultCallback(const FGameplayAbilityTargetDataHandle& TargetDataHandle)
{
	if (UAbilitySystemBlueprintLibrary::TargetDataHasHitResult(TargetDataHandle, 0))
	{
		FHitResult HitResult = UAbilitySystemBlueprintLibrary::GetHitResultFromTargetData(TargetDataHandle, 0);
		ABGAS_LOG(LogABGAS, Log, TEXT("Target %s Detected"), *(HitResult.GetActor()->GetName()));

		UAbilitySystemComponent* SourceASC = GetAbilitySystemComponentFromActorInfo_Checked();

		FGameplayEffectSpecHandle EffectSpecHandle = MakeOutgoingGameplayEffectSpec(AttackDamageEffect, CurrentLevel);
		if (EffectSpecHandle.IsValid())
		{
			ApplyGameplayEffectSpecToTarget(CurrentSpecHandle, CurrentActorInfo, CurrentActivationInfo, EffectSpecHandle, TargetDataHandle);
		}
	}

	bool bReplicatedEndAbility = true;
	bool bWasCancelled = false;
	EndAbility(CurrentSpecHandle, CurrentActorInfo, CurrentActivationInfo, bReplicatedEndAbility, bWasCancelled);
}

    함수 수정

    • void UABGA_AttackHitCheck::OnTraceResultCallback(const FGameplayAbilityTargetDataHandle& TargetDataHandle)
      • FGameplayEffectSpecHandle EffectSpecHandle = MakeOutgoingGameplayEffectSpec(AttackDamageEffect, CurrentLevel);
        if (EffectSpecHandle.IsValid())
        {
        ApplyGameplayEffectSpecToTarget(CurrentSpecHandle, CurrentActorInfo, CurrentActivationInfo, EffectSpecHandle, TargetDataHandle);
        }







    위의 클래스와 같은 기능의 블루프린트 버전

    BPGE_AttackDamage

    블루프린트 버전이 좀 더 간편하다.

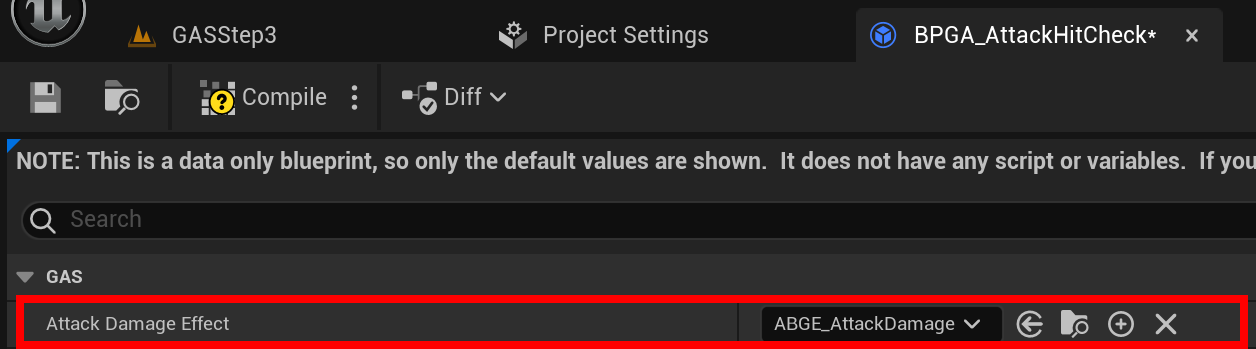

    BPGA_AttackHitCheck

    Attack Damage Effect에 데이터 할당.

    • C++ Ver. :  ABGE_AttackDamage
    • Blueprint Ver. :  BPGE_AttackDamage





    실행화면







    게임플레이 이펙트를 활용한 대미지 전달2 - GE: Set by Caller 사용하기







    BPGE_AttackDamage -  Set by Caller 사용하기



    Project Settings - GameplayTags

    • Add New Gameplay Tag
      • Data.Damage 추가





    BPGE_AttackDamage


    Set by Caller를 통해 전달되는 데이터를 가져올 때 이 Data.Damage를 확인해서 가져올 수 있다.







    ABGA_AttackHitCheck 수정



    ABGA_AttackHitCheck.h

    더보기
    #pragma once
#include "CoreMinimal.h"
#include "Abilities/GameplayAbility.h"
#include "ABGA_AttackHitCheck.generated.h"

UCLASS()
class ARENABATTLEGAS_API UABGA_AttackHitCheck : public UGameplayAbility
{
	GENERATED_BODY()

public:
	UABGA_AttackHitCheck();

	virtual void ActivateAbility(const FGameplayAbilitySpecHandle Handle, const FGameplayAbilityActorInfo* ActorInfo, const FGameplayAbilityActivationInfo ActivationInfo, const FGameplayEventData* TriggerEventData) override;

protected:

	UFUNCTION()
	void OnTraceResultCallback(const FGameplayAbilityTargetDataHandle& TargetDataHandle);

	UPROPERTY(EditAnywhere, Category = "GAS")
	TSubclassOf<class UGameplayEffect> AttackDamageEffect;

	float CurrentLevel;
};

    변경사항 없음





    ABGA_AttackHitCheck.cpp

    더보기
    #include "GA/ABGA_AttackHitCheck.h"
#include "ArenaBattleGAS.h"
#include "AbilitySystemBlueprintLibrary.h"
#include "GA/AT/ABAT_Trace.h"
#include "GA/TA/ABTA_Trace.h"
#include "Attribute/ABCharacterAttributeSet.h"
#include "ArenaBattleGAS.h"
#include "Tag/ABGameplayTag.h"

UABGA_AttackHitCheck::UABGA_AttackHitCheck()
{
	InstancingPolicy = EGameplayAbilityInstancingPolicy::InstancedPerActor;
}

void UABGA_AttackHitCheck::ActivateAbility(const FGameplayAbilitySpecHandle Handle, const FGameplayAbilityActorInfo* ActorInfo, const FGameplayAbilityActivationInfo ActivationInfo, const FGameplayEventData* TriggerEventData)
{
	Super::ActivateAbility(Handle, ActorInfo, ActivationInfo, TriggerEventData);

	CurrentLevel = TriggerEventData->EventMagnitude;

	UABAT_Trace* AttackTraceTask = UABAT_Trace::CreateTask(this, AABTA_Trace::StaticClass());
	AttackTraceTask->OnComplete.AddDynamic(this, &UABGA_AttackHitCheck::OnTraceResultCallback);
	AttackTraceTask->ReadyForActivation();
}

void UABGA_AttackHitCheck::OnTraceResultCallback(const FGameplayAbilityTargetDataHandle& TargetDataHandle)
{
	if (UAbilitySystemBlueprintLibrary::TargetDataHasHitResult(TargetDataHandle, 0))
	{
		FHitResult HitResult = UAbilitySystemBlueprintLibrary::GetHitResultFromTargetData(TargetDataHandle, 0);
		ABGAS_LOG(LogABGAS, Log, TEXT("Target %s Detected"), *(HitResult.GetActor()->GetName()));

		UAbilitySystemComponent* SourceASC = GetAbilitySystemComponentFromActorInfo_Checked();

        const UABCharacterAttributeSet* SourceAttribute = SourceASC->GetSet<UABCharacterAttributeSet>();

		FGameplayEffectSpecHandle EffectSpecHandle = MakeOutgoingGameplayEffectSpec(AttackDamageEffect, CurrentLevel);
		if (EffectSpecHandle.IsValid())
		{
			EffectSpecHandle.Data->SetSetByCallerMagnitude(ABTAG_DATA_DAMAGE, -SourceAttribute->GetAttackRate()); // 체력을 깍아야 하므로 마이너스(-)SourceAttribute->GetAttackRate()
            ApplyGameplayEffectSpecToTarget(CurrentSpecHandle, CurrentActorInfo, CurrentActivationInfo, EffectSpecHandle, TargetDataHandle);
		}
	}

	bool bReplicatedEndAbility = true;
	bool bWasCancelled = false;
	EndAbility(CurrentSpecHandle, CurrentActorInfo, CurrentActivationInfo, bReplicatedEndAbility, bWasCancelled);
}

    헤더 추가

    • #include "Tag/ABGameplayTag.h"



    함수 수정

    • void UABGA_AttackHitCheck::OnTraceResultCallback(const FGameplayAbilityTargetDataHandle& TargetDataHandle)
      • UAbilitySystemComponent* SourceASC = GetAbilitySystemComponentFromActorInfo_Checked();
      • const UABCharacterAttributeSet* SourceAttribute = SourceASC->GetSet<UABCharacterAttributeSet>();
      • FGameplayEffectSpecHandle EffectSpecHandle = MakeOutgoingGameplayEffectSpec(AttackDamageEffect, CurrentLevel);
        if (EffectSpecHandle.IsValid())
        {
        EffectSpecHandle.Data->SetSetByCallerMagnitude(ABTAG_DATA_DAMAGE, -SourceAttribute->GetAttackRate());
        ApplyGameplayEffectSpecToTarget(CurrentSpecHandle, CurrentActorInfo, CurrentActivationInfo, EffectSpecHandle, TargetDataHandle);
        }







    게임플레이 이펙트를 활용한 대미지 전달3 - GE: Custom Calculation Class 사용하기





    BP_AttackDamageCalc 생성



    GameplayModMagnitudeCalculation - BP_AttackDamageCalc 생성





    Calculate Base Magnitude 함수 override





    BPGE_AttackDamage 수정







    게임플레이 이펙트를 활용한 대미지 전달4 - GE: Attribute Base 사용하기





    BPGE_AttackDamage 수정









    메타 어트리뷰트







    메타 어트리뷰트 Meta Attribute



    Meta Attribute

    • Attribute의 설정을 위해 사전에 미리 설정하는 임시 Attribute
    • ex. 체력을 깎지 않고, 데미지를 통해 체력을 감소하도록 설정
      • 체력은 일반 Attribue, 데미지는 Meta Attribute
    • 데미지를 사용하는 경우, 기획 추가에 유연한 대처가 가능
      • 무적 기능의 추가 (데미지를 0으로 처리)
      • 실드 기능의 추가 (실드값을 토대로 실드값만큼 데미지를 처리)
      • 콤보 진행시 공격력 보정 기능 추가 (콤보 증가시 데미지를 보정하도록 구현)
    • Meta Attribute는 적용 후 바로 0으로 값을 초기화하도록 설정
    • Meta Attribute는 Replication에서 제외시키는 것이 일반적





    ABCharacterAttributeSet 수정 - Damage 변수 추가



    ABCharacterAttributeSet.h

    더보기
    #pragma once
#include "CoreMinimal.h"
#include "AttributeSet.h"
#include "AbilitySystemComponent.h"
#include "ABCharacterAttributeSet.generated.h"

#define ATTRIBUTE_ACCESSORS(ClassName, PropertyName) \
	GAMEPLAYATTRIBUTE_PROPERTY_GETTER(ClassName, PropertyName) \
	GAMEPLAYATTRIBUTE_VALUE_GETTER(PropertyName) \
	GAMEPLAYATTRIBUTE_VALUE_SETTER(PropertyName) \
	GAMEPLAYATTRIBUTE_VALUE_INITTER(PropertyName)

DECLARE_DYNAMIC_MULTICAST_DELEGATE(FOutOfHealthDelegate);

UCLASS()
class ARENABATTLEGAS_API UABCharacterAttributeSet : public UAttributeSet
{
	GENERATED_BODY()

public:
	UABCharacterAttributeSet();

	ATTRIBUTE_ACCESSORS(UABCharacterAttributeSet, AttackRange);
	ATTRIBUTE_ACCESSORS(UABCharacterAttributeSet, MaxAttackRange);
	ATTRIBUTE_ACCESSORS(UABCharacterAttributeSet, AttackRadius);
	ATTRIBUTE_ACCESSORS(UABCharacterAttributeSet, MaxAttackRadius);
	ATTRIBUTE_ACCESSORS(UABCharacterAttributeSet, AttackRate);
	ATTRIBUTE_ACCESSORS(UABCharacterAttributeSet, MaxAttackRate);
	ATTRIBUTE_ACCESSORS(UABCharacterAttributeSet, Health);
	ATTRIBUTE_ACCESSORS(UABCharacterAttributeSet, MaxHealth);
	ATTRIBUTE_ACCESSORS(UABCharacterAttributeSet, Damage);

	virtual void PreAttributeChange(const FGameplayAttribute& Attribute, float& NewValue) override;
	//virtual void PostAttributeChange(const FGameplayAttribute& Attribute, float OldValue, float NewValue) override;
	virtual bool PreGameplayEffectExecute(struct FGameplayEffectModCallbackData& Data) override;
	virtual void PostGameplayEffectExecute(const struct FGameplayEffectModCallbackData& Data) override;

	mutable FOutOfHealthDelegate OnOutOfHealth;

protected:
	UPROPERTY(BlueprintReadOnly, Category="Attack", Meta = (AllowPrivateAccess = true))
	FGameplayAttributeData AttackRange;

	UPROPERTY(BlueprintReadOnly, Category = "Attack", Meta = (AllowPrivateAccess = true))
	FGameplayAttributeData MaxAttackRange;

	UPROPERTY(BlueprintReadOnly, Category = "Attack", Meta = (AllowPrivateAccess = true))
	FGameplayAttributeData AttackRadius;

	UPROPERTY(BlueprintReadOnly, Category = "Attack", Meta = (AllowPrivateAccess = true))
	FGameplayAttributeData MaxAttackRadius;

	UPROPERTY(BlueprintReadOnly, Category = "Attack", Meta = (AllowPrivateAccess = true))
	FGameplayAttributeData AttackRate;

	UPROPERTY(BlueprintReadOnly, Category = "Attack", Meta = (AllowPrivateAccess = true))
	FGameplayAttributeData MaxAttackRate;

	UPROPERTY(BlueprintReadOnly, Category = "Health", Meta = (AllowPrivateAccess = true))
	FGameplayAttributeData Health;

	UPROPERTY(BlueprintReadOnly, Category = "Attack", Meta = (AllowPrivateAccess = true))
	FGameplayAttributeData MaxHealth;

	UPROPERTY(BlueprintReadOnly, Category = "Attack", Meta = (AllowPrivateAccess = true))
	FGameplayAttributeData Damage;

	bool bOutOfHealth = false;

	friend class UABGE_AttackDamage;
};

    변수 추가

    • UPROPERTY(BlueprintReadOnly, Category = "Attack", Meta = (AllowPrivateAccess = true))
      FGameplayAttributeData Damage;



    함수 추가

    • virtual bool PreGameplayEffectExecute(struct FGameplayEffectModCallbackData& Data) override;
    • virtual void PostGameplayEffectExecute(const struct FGameplayEffectModCallbackData& Data) override;





    ABCharacterAttributeSet.cpp

    더보기
    #include "Attribute/ABCharacterAttributeSet.h"
#include "ArenaBattleGAS.h"
#include "GameplayEffectExtension.h"
#include "Tag/ABGameplayTag.h"

UABCharacterAttributeSet::UABCharacterAttributeSet() :
	AttackRange(100.0f),
	MaxAttackRange(300.0f),
	AttackRadius(50.f),
	MaxAttackRadius(150.0f),
	AttackRate(30.0f),
	MaxAttackRate(100.0f),
	MaxHealth(100.0f),
	Damage(0.0f)
{
	InitHealth(GetMaxHealth());
}

void UABCharacterAttributeSet::PreAttributeChange(const FGameplayAttribute& Attribute, float& NewValue)
{
	//if (Attribute == GetHealthAttribute())
	//{
	//	NewValue = FMath::Clamp(NewValue, 0.0f, GetMaxHealth());
	//}

	if (Attribute == GetDamageAttribute()) // 데이지가 0보다 작아 회복되는것은 바람직하지 않으므로 0이상으로 설정
	{
		NewValue = NewValue < 0.0f ? 0.0f : NewValue;
	}
}

bool UABCharacterAttributeSet::PreGameplayEffectExecute(FGameplayEffectModCallbackData& Data)
{
	if (!Super::PreGameplayEffectExecute(Data))
	{
		return false;
	}

	if (Data.EvaluatedData.Attribute == GetDamageAttribute())
	{
		if (Data.EvaluatedData.Magnitude > 0.0f)
		{
			if (Data.Target.HasMatchingGameplayTag(ABTAG_CHARACTER_INVINSIBLE))
			{
				Data.EvaluatedData.Magnitude = 0.0f;
				return false;
			}
		}
	}

	return true;
}

void UABCharacterAttributeSet::PostGameplayEffectExecute(const FGameplayEffectModCallbackData& Data)
{
	Super::PostGameplayEffectExecute(Data);

	float MinimumHealth = 0.0f;

	if (Data.EvaluatedData.Attribute == GetHealthAttribute())
	{
		ABGAS_LOG(LogABGAS, Warning, TEXT("Direct Health Access : %f"), GetHealth());
		SetHealth(FMath::Clamp(GetHealth(), MinimumHealth, GetMaxHealth()));
	}
	else if (Data.EvaluatedData.Attribute == GetDamageAttribute())
	{
		ABGAS_LOG(LogABGAS, Log, TEXT("Damage : %f"), GetDamage());
		SetHealth(FMath::Clamp(GetHealth() - GetDamage(), MinimumHealth, GetMaxHealth()));
		SetDamage(0.0f);
	}

	if ((GetHealth() <= 0.0f) && !bOutOfHealth)
	{
		Data.Target.AddLooseGameplayTag(ABTAG_CHARACTER_ISDEAD);
		OnOutOfHealth.Broadcast();
	}

	bOutOfHealth = (GetHealth() <= 0.0f);
}

//void UABCharacterAttributeSet::PostAttributeChange(const FGameplayAttribute& Attribute, float OldValue, float NewValue)
//{
//	if (Attribute == GetHealthAttribute())
//	{
//		ABGAS_LOG(LogABGAS, Log, TEXT("Health : %f -> %f"), OldValue, NewValue);
//	}
//}

    헤더 추가

    • #include "GameplayEffectExtension.h"



    함수 정의

    • void UABCharacterAttributeSet::PostGameplayEffectExecute(const FGameplayEffectModCallbackData& Data)







    BPGE_AttackDamage 수정

















    커브 테이블을 활용한 ComboAttack 데미지 처







    레벨과 커브 테이블 Level & CurveTable



    Level & CurveTable

    • Gameplay Effect에는 추가적으로 레벨 정보를 지정할 수 있음
    • Gameplay Effect에 저장된 레벨 정보를 사용해 데이터 테이블에서 특정 값을 가져올 수 있음
    • ScalableFloat 모디파이어 타입에서 이를 사용하는 것이 가능
    • 이를 활용해 다양한 기능을 구현하는 것이 가능
      • 콤보 추가 시 증가하는 요율을 반영해 최종 데미지를 계산
      • 현재 캐릭터 레벨에 따른 초기 스탯 적용
    • CurveTable은 언리얼 에디터를 통해 쉽게 제작 가능







    CurveTable:  ComboDamageTable 생성



    Curve Table - Linear - ComboDamageTable 생성













    AnimNotify_GASAttackHitCheck 수정



    AnimNotify_GASAttackHitCheck.h

    더보기
    #pragma once
#include "CoreMinimal.h"
#include "Animation/AnimNotifies/AnimNotify.h"
#include "GameplayTagContainer.h"
#include "AnimNotify_GASAttackHitCheck.generated.h"

UCLASS()
class ARENABATTLEGAS_API UAnimNotify_GASAttackHitCheck : public UAnimNotify
{
	GENERATED_BODY()

public:
	UAnimNotify_GASAttackHitCheck();

protected:
	virtual FString GetNotifyName_Implementation() const override;
	virtual void Notify(USkeletalMeshComponent* MeshComp, UAnimSequenceBase* Animation, const FAnimNotifyEventReference& EventReference) override;

protected:
	UPROPERTY(EditAnywhere, Meta=(Categories=Event))
	FGameplayTag TriggerGameplayTag;

	UPROPERTY(EditAnywhere)
	float ComboAttackLevel;
};





    AnimNotify_GASAttackHitCheck.cpp

    더보기
    #include "Animation/AnimNotify_GASAttackHitCheck.h"
#include "AbilitySystemBlueprintLibrary.h"

UAnimNotify_GASAttackHitCheck::UAnimNotify_GASAttackHitCheck()
{
	ComboAttackLevel = 1.0f;
}

FString UAnimNotify_GASAttackHitCheck::GetNotifyName_Implementation() const
{
	return TEXT("GASAttackHitCheck");
}

void UAnimNotify_GASAttackHitCheck::Notify(USkeletalMeshComponent* MeshComp, UAnimSequenceBase* Animation, const FAnimNotifyEventReference& EventReference)
{
	Super::Notify(MeshComp, Animation, EventReference);

	if (MeshComp)
	{
		AActor* OwnerActor = MeshComp->GetOwner();
		if (OwnerActor)
		{
			FGameplayEventData PayloadData;
			PayloadData.EventMagnitude = ComboAttackLevel;
			UAbilitySystemBlueprintLibrary::SendGameplayEventToActor(OwnerActor, TriggetGameplayTag, PayloadData);
		}
	}
}





    AM_ComboAttack

    Combo Attack Level에 맞는 순서의 번호를 지정해준다.





    ABGA_AttackHitCheck 수정



    ABGA_AttackHitCheck.h

    더보기
    #pragma once
#include "CoreMinimal.h"
#include "Abilities/GameplayAbility.h"
#include "ABGA_AttackHitCheck.generated.h"

UCLASS()
class ARENABATTLEGAS_API UABGA_AttackHitCheck : public UGameplayAbility
{
	GENERATED_BODY()

public:
	UABGA_AttackHitCheck();

	virtual void ActivateAbility(const FGameplayAbilitySpecHandle Handle, const FGameplayAbilityActorInfo* ActorInfo, const FGameplayAbilityActivationInfo ActivationInfo, const FGameplayEventData* TriggerEventData) override;

protected:

	UFUNCTION()
	void OnTraceResultCallback(const FGameplayAbilityTargetDataHandle& TargetDataHandle);

	UPROPERTY(EditAnywhere, Category = "GAS")
	TSubclassOf<class UGameplayEffect> AttackDamageEffect;

	float CurrentLevel; // CurveTable의 현재레벨 변수
};

    변수 추가

    • float CurrentLevel;





    ABGA_AttackHitCheck.cpp

    더보기
    #include "GA/ABGA_AttackHitCheck.h"
#include "ArenaBattleGAS.h"
#include "AbilitySystemBlueprintLibrary.h"
#include "GA/AT/ABAT_Trace.h"
#include "GA/TA/ABTA_Trace.h"
#include "Attribute/ABCharacterAttributeSet.h"
#include "ArenaBattleGAS.h"
#include "Tag/ABGameplayTag.h"

UABGA_AttackHitCheck::UABGA_AttackHitCheck()
{
	InstancingPolicy = EGameplayAbilityInstancingPolicy::InstancedPerActor;
}

void UABGA_AttackHitCheck::ActivateAbility(const FGameplayAbilitySpecHandle Handle, const FGameplayAbilityActorInfo* ActorInfo, const FGameplayAbilityActivationInfo ActivationInfo, const FGameplayEventData* TriggerEventData)
{
	Super::ActivateAbility(Handle, ActorInfo, ActivationInfo, TriggerEventData);

	CurrentLevel = TriggerEventData->EventMagnitude;

	UABAT_Trace* AttackTraceTask = UABAT_Trace::CreateTask(this, AABTA_Trace::StaticClass());
	AttackTraceTask->OnComplete.AddDynamic(this, &UABGA_AttackHitCheck::OnTraceResultCallback);
	AttackTraceTask->ReadyForActivation();
}

void UABGA_AttackHitCheck::OnTraceResultCallback(const FGameplayAbilityTargetDataHandle& TargetDataHandle)
{
	if (UAbilitySystemBlueprintLibrary::TargetDataHasHitResult(TargetDataHandle, 0))
	{
		FHitResult HitResult = UAbilitySystemBlueprintLibrary::GetHitResultFromTargetData(TargetDataHandle, 0);
		ABGAS_LOG(LogABGAS, Log, TEXT("Target %s Detected"), *(HitResult.GetActor()->GetName()));

		UAbilitySystemComponent* SourceASC = GetAbilitySystemComponentFromActorInfo_Checked();

		const UABCharacterAttributeSet* SourceAttribute = SourceASC->GetSet<UABCharacterAttributeSet>();

		FGameplayEffectSpecHandle EffectSpecHandle = MakeOutgoingGameplayEffectSpec(AttackDamageEffect, CurrentLevel); // CurrentLevel를 넘겨준다
		if (EffectSpecHandle.IsValid())
		{
			EffectSpecHandle.Data->SetSetByCallerMagnitude(ABTAG_DATA_DAMAGE, -SourceAttribute->GetAttackRate());
			ApplyGameplayEffectSpecToTarget(CurrentSpecHandle, CurrentActorInfo, CurrentActivationInfo, EffectSpecHandle, TargetDataHandle);
		}
	}

	bool bReplicatedEndAbility = true;
	bool bWasCancelled = false;
	EndAbility(CurrentSpecHandle, CurrentActorInfo, CurrentActivationInfo, bReplicatedEndAbility, bWasCancelled);
}

    함수 수정

    • void UABGA_AttackHitCheck::ActivateAbility(const FGameplayAbilitySpecHandle Handle, const FGameplayAbilityActorInfo* ActorInfo, const FGameplayAbilityActivationInfo ActivationInfo, const FGameplayEventData* TriggerEventData)
      • CurrentLevel = TriggerEventData->EventMagnitude;
    • void UABGA_AttackHitCheck::OnTraceResultCallback(const FGameplayAbilityTargetDataHandle& TargetDataHandle)
      • FGameplayEffectSpecHandle EffectSpecHandle = MakeOutgoingGameplayEffectSpec(AttackDamageEffect, CurrentLevel);





    BPGE_AttackDamage











    레벨에 따른 스탯 변화









    게임플레이 이펙트 Gameplay Effect의 생성 과정



    Gameplay Effect의 생성 과정

    • Gameplay Effect Context와 Gameplay Effect Spec을 통해 생성할 수 있음
    • Gameplay Effect Context :  GE에서 계산에 필요한 데이터를 담은 객체
      • 가해자 Instigator
      • 가해수단 Causer
      • 판정정보 HitResult
      • 등등
    • Gameplay Effect Spec :  GE에 관련된 정보를 담고 있는 객체
      • 레벨, 모디파이어 및 각종 태그에 대한 정보
      • Gameplay Effect Context Handle
    • ASC는 각 데이터를 핸들 객체를 통해 간접적으로 관리함
    • 따라서 Gamplay Effect Context Handle를 만든 후, Gameplay Effect Spec Handle을 생성하는순서로 진행되어야 함







    ABGASCharacterNonPlayer 수정 & BP_ABGASCharacterNonPlayer 생성



    ABGASCharacterNonPlayer.h

    더보기
    #pragma once
#include "CoreMinimal.h"
#include "Character/ABCharacterNonPlayer.h"
#include "AbilitySystemInterface.h"
#include "ABGASCharacterNonPlayer.generated.h"

UCLASS()
class ARENABATTLEGAS_API AABGASCharacterNonPlayer : public AABCharacterNonPlayer, public IAbilitySystemInterface
{
	GENERATED_BODY()

public:
	AABGASCharacterNonPlayer();
	virtual class UAbilitySystemComponent* GetAbilitySystemComponent() const override;
	virtual void PossessedBy(AController* NewController) override; // AIController가 이 NPCController를 장악할 때 그 타이밍에 ASC를 초기화

	UFUNCTION()
	virtual void OnOutOfHealth();

protected:
	UPROPERTY(EditAnywhere, Category = GAS)
	TObjectPtr<class UAbilitySystemComponent> ASC;

	UPROPERTY()
	TObjectPtr<class UABCharacterAttributeSet> AttributeSet;

	UPROPERTY(EditAnywhere, Category = GAS)
	TSubclassOf<class UGameplayEffect> InitStatEffect;

	UPROPERTY(EditAnywhere, Category = GAS)
	float Level; // 현재 레벨
};

    변수 추가

    • UPROPERTY(EditAnywhere, Category = GAS)
      TSubclassOf<class UGameplayEffect> InitStatEffect;
    • UPROPERTY(EditAnywhere, Category = GAS)
      float Level;





    ABGASCharacterNonPlayer.cpp

    더보기
    #include "Character/ABGASCharacterNonPlayer.h"
#include "AbilitySystemComponent.h"
#include "Attribute/ABCharacterAttributeSet.h"

AABGASCharacterNonPlayer::AABGASCharacterNonPlayer()
{
	ASC = CreateDefaultSubobject<UAbilitySystemComponent>(TEXT("ASC"));
	AttributeSet = CreateDefaultSubobject<UABCharacterAttributeSet>(TEXT("AttributeSet"));

	Level = 1;  // 레벨값 1로 초기화
}

UAbilitySystemComponent* AABGASCharacterNonPlayer::GetAbilitySystemComponent() const
{
	return ASC;
}

void AABGASCharacterNonPlayer::PossessedBy(AController* NewController)
{
	Super::PossessedBy(NewController);

	ASC->InitAbilityActorInfo(this, this);

	FGameplayEffectContextHandle EffectContextHandle = ASC->MakeEffectContext();
	EffectContextHandle.AddSourceObject(this);
	FGameplayEffectSpecHandle EffectSpecHandle = ASC->MakeOutgoingSpec(InitStatEffect, Level, EffectContextHandle);
	if (EffectSpecHandle.IsValid())
	{
		ASC->BP_ApplyGameplayEffectSpecToSelf(EffectSpecHandle);
	}
}

    함수 수정

    • void AABGASCharacterNonPlayer::PossessedBy(AController* NewController)
      • FGameplayEffectContextHandle EffectContextHandle = ASC->MakeEffectContext();
        EffectContextHandle.AddSourceObject(this);
        FGameplayEffectSpecHandle EffectSpecHandle = ASC->MakeOutgoingSpec(InitStatEffect, Level, EffectContextHandle);
        if (EffectSpecHandle.IsValid())
        {
        ASC->BP_ApplyGameplayEffectSpecToSelf(EffectSpecHandle);
        }













    CurveTable:  CharacterStatTable 생성



    Curve Table - Linear - CharacterStatTable 생성













    BPGE_CharacterStat 생성











    실행화면



    좌측 디버깅 목록에 적의 Health가 줄어드는 것을 확인할 수 있다.





    정리



    인스턴스 게임플레이 이펙트를 사용한 체력 감소 기능의 구현

    데이터 태그의 활용하는 등 다양한 방법으로 체력 감소 기능을 구현

    데미지 메타 어트리뷰트를 활용한 체력 감소 기능의 구현

    레벨과 커브테이블을 활용한 보정된 데미지 구현

    캐릭터 레벨에 따른 초기 어트리뷰트 설정기능의 구현





    '⭐ Unreal Engine > UE Game Ability System(GAS)' 카테고리의 다른 글

    [UE GAS] 아이템 상자 구현  (0) 2024.03.10
    [UE GAS] 어트리뷰트와 UI 연동 Integration with Attribute and UI  (0) 2024.03.09
    [UE GAS] 캐릭터 어트리뷰트 설정  (0) 2024.03.07
    [UE GAS] 공격 판정 시스템의 구현  (0) 2024.03.06
    [UE GAS] 캐릭터의 콤보 공격의 구현 Implementing Combo Action, 상태를가지는 점프 어빌리티의 구현하기  (0) 2024.03.05

    티스토리툴바
