Animation Skinning



애니메이션 스키닝은 3차원 컴퓨터 그래픽스에서 관절로 연결된 캐릭터나 물체에 대한 운동 착시(illusion of movement)을 만드는 기술입니다. 그것은 계층적 골격 시스템으로 표현되는 뼈의 움직임을 기반으로 캐릭터 또는 물체의 3D 모델의 정점을 변환하는 것을 포함합니다.

DirectX 11에서 애니메이션 스키닝은 일반적으로 다음 단계를 사용하여 수행됩니다.

Model creation: 첫 번째 단계는 애니메이션을 만들 캐릭터나 객체의 3D 모델을 만드는 것입니다. 이 모델은 일반적으로 다각형 메시 세트로 구성되며, 각 메시는 객체의 다른 부분을 나타냅니다.

Skeleton creation: 그런 다음 모델에 대한 골격 시스템을 생성합니다. 여기에는 모델의 다른 부분에 해당하는 골격 계층을 정의하는 작업이 포함됩니다. 각 뼈에는 3D 공간에서 위치와 방향을 결정하는 변환 매트릭스가 할당됩니다.

Skinning weights: 그런 다음 모형의 각 정점에 스킨링 가중치를 할당합니다. 이러한 가중치는 각 뼈가 꼭짓점의 위치에 얼마나 영향을 미치는지 결정한다. 예를 들어, 팔 끝 근처의 꼭짓점은 몸통이나 머리를 나타내는 뼈보다 팔을 나타내는 뼈에 할당된 무게가 더 클 수 있다.

Animation data: 마지막 단계는 특정 애니메이션을 만들기 위해 시간이 지남에 따라 골격의 골격이 어떻게 이동해야 하는지 지정하는 애니메이션 데이터를 만드는 것입니다. 이 데이터는 일반적으로 모션 캡처 파일 또는 키 프레임 애니메이션과 같은 형식으로 저장됩니다.

Vertex transformation: 렌더링하는 동안 스킨링 가중치와 애니메이션 데이터는 골격의 각 골격에 대한 변환 행렬 집합을 계산하는 데 사용됩니다. 그런 다음 이러한 행렬은 모델의 정점을 변환하는 데 사용되어 운동 착시(illusion of movement)을 만듭니다.

DirectX 11에서 이 프로세스는 GPU를 사용하여 구현되며 GPU가 직접 스킨링 계산을 수행할 수 있는 하드웨어 스킨링과 같은 기술을 사용하여 성능을 최적화할 수 있습니다.







Bone 하나에 영향받는 Bone의 개수는 보통 0~4개.

이 개수와 상관없이 Blend Weight의 총합은 항상 1이다.









Type.h



Type.h

더보기
#pragma once
#include "stdafx.h"

struct asBone
{
	int Index;
	string Name;

	int Parent;
	Matrix Transform;
};

struct asMesh
{
	string Name;
	int BoneIndex;

	aiMesh* Mesh;

	string MaterialName;

	vector<Model::ModelVertex> Vertices;
	vector<UINT> Indices;
};

struct asMaterial
{
	string Name;

	Color Ambient;
	Color Diffuse;
	Color Specular;
	Color Emissive;

	string DiffuseFile;
	string SpecularFile;
	string NormalFile;
};


struct asBlendWeight
{
	Vector4 Indices = Vector4(0, 0, 0, 0);
	Vector4 Weights = Vector4(0, 0, 0, 0);

	void Set(UINT index, UINT boneIndex, float weight)
	{
		float i = (float)boneIndex;
		float w = weight;

		switch (index)
		{
		case 0: Indices.x = i; Weights.x = w; break;
		case 1: Indices.y = i; Weights.y = w; break;
		case 2: Indices.z = i; Weights.z = w; break;
		case 3: Indices.w = i; Weights.w = w; break;
		}
	}
};

struct asBoneWeights
{
private:
	typedef pair<int, float> Pair;
	vector<Pair> BoneWeights;

public:
	void AddWeights(UINT boneIndex, float boneWeights)
	{
		if (boneWeights <= 0.0f) return;

		bool bInsert = false;
		vector<Pair>::iterator it = BoneWeights.begin();
		while (it != BoneWeights.end())
		{   //받은 boneWeights가 기존보다 작다면 삽입. 이전보다 크면 굳이 넣을필요가 없다
			if (boneWeights > it->second)
			{
				BoneWeights.insert(it, Pair(boneIndex, boneWeights));
				bInsert = true;

				break;
			}

			it++;
		} // while(it)

		if (bInsert == false)
			BoneWeights.push_back(Pair(boneIndex, boneWeights));
	}

	void GetBlendWeights(asBlendWeight& blendWeights)
	{
		for (UINT i = 0; i < BoneWeights.size(); i++)
		{
			if (i >= 4) return;

			blendWeights.Set(i, BoneWeights[i].first, BoneWeights[i].second);
		}
	}
	//크기를 1로 만듬
	void Normalize()
	{
		float totalWeight = 0.0f;

		int i = 0;
		vector<Pair>::iterator it = BoneWeights.begin();
		while (it != BoneWeights.end())
		{
			if (i < 4)
			{
				totalWeight += it->second;
				i++; it++;
			}
			else
				it = BoneWeights.erase(it);
		}

		float scale = 1.0f / totalWeight;

		it = BoneWeights.begin();
		while (it != BoneWeights.end())
		{
			it->second *= scale;
			it++;
		}
	}
};
  • struct asMaterial
  • struct asBlendWeight
  • struct asBoneWeights
  • 위의 3개 추가



Converter



Converter.h

더보기
#pragma once

class Converter
{
public:
	Converter();
	~Converter();

	void ReadFile(wstring file);

public:
	void ExportMesh(wstring savePath);

private:
	void ReadBoneData(aiNode* node, int index, int parent);
	void ReadMeshData(aiNode* node, int bone);
	void ReadSkinData();
	void WriteMeshData(wstring savePath);

public:
	void ExportMaterial(wstring savePath, bool bOverwrite = true);

private:
	void ReadMaterialData();
	void WriteMaterialData(wstring savePath);
	string WriteTexture(string saveFolder, string file);

private:
	wstring file;

	Assimp::Importer* importer;
	const aiScene* scene;

	vector<struct asBone *> bones;
	vector<struct asMesh *> meshes;
	vector<struct asMaterial *> materials;
};
  • void ReadSkinData() 추가





Converter.cpp

더보기
#include "stdafx.h"
#include "Converter.h"
#include "Types.h"
#include "Utilities/BinaryFile.h"
#include "Utilities/Xml.h"

Converter::Converter()
{
	importer = new Assimp::Importer();
}

Converter::~Converter()
{
	SafeDelete(importer);
}

void Converter::ReadFile(wstring file)
{
	this->file = L"../../_Assets/" + file;

	scene = importer->ReadFile
	(
		String::ToString(this->file),
		aiProcess_ConvertToLeftHanded
		| aiProcess_Triangulate
		| aiProcess_GenUVCoords
		| aiProcess_GenNormals
		| aiProcess_CalcTangentSpace
	);
	assert(scene != NULL);
}

void Converter::ExportMesh(wstring savePath)
{
	savePath = L"../../_Models/" + savePath + L".mesh";

	ReadBoneData(scene->mRootNode, -1, -1);
	ReadSkinData();

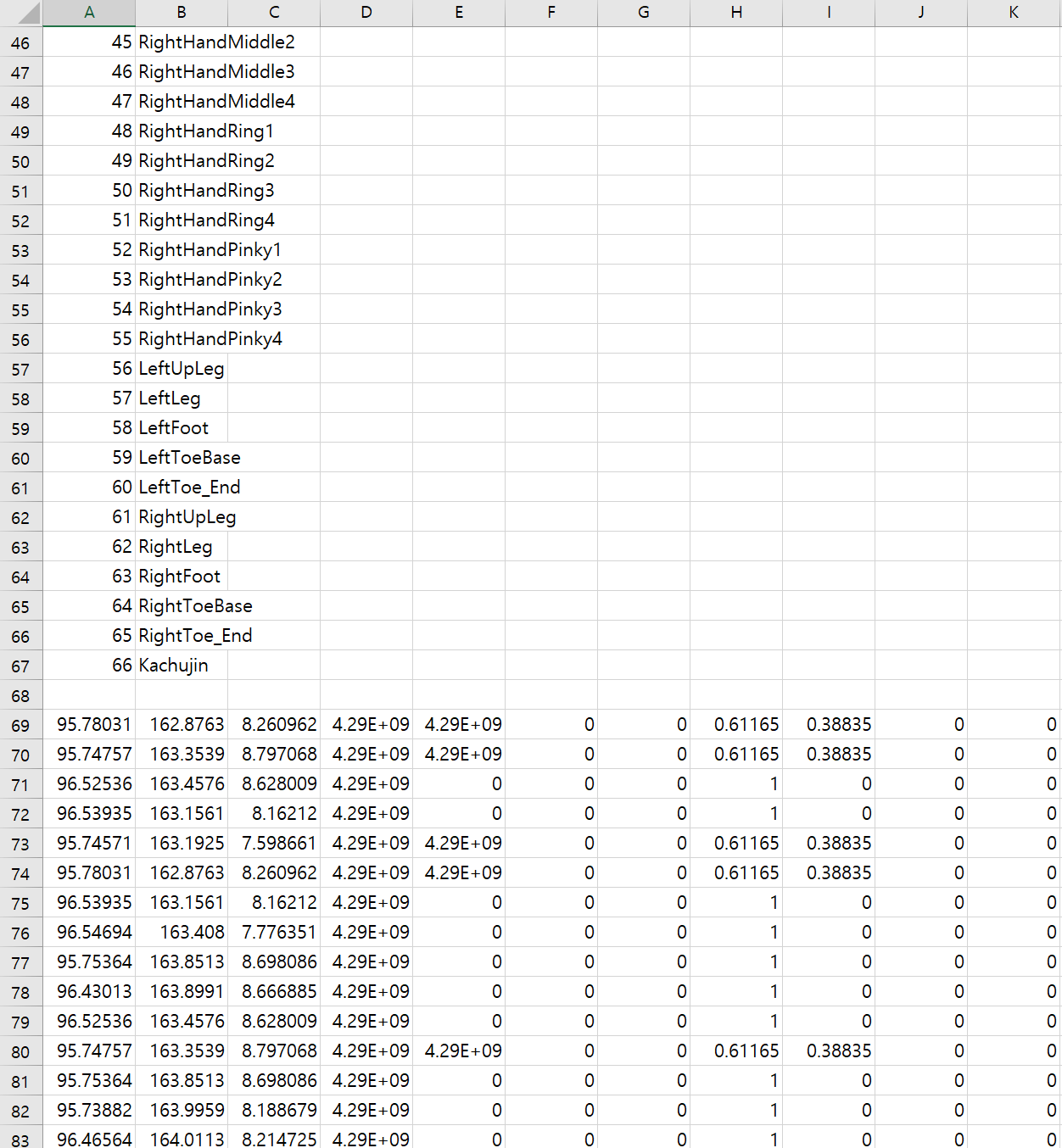

	//Write CSV File
	{
		FILE* file;
		fopen_s(&file, "../Vertices.csv", "w");

		for (asBone* bone : bones)
		{
			string name = bone->Name;
			fprintf(file, "%d,%s\n", bone->Index, bone->Name.c_str());
		}


		fprintf(file, "\n");
		for (asMesh* mesh : meshes)
		{
			string name = mesh->Name;
			printf("%s\n", name.c_str());

			for (UINT i = 0; i < mesh->Vertices.size(); i++)
			{
				Vector3 p = mesh->Vertices[i].Position;
				Vector4 indices = mesh->Vertices[i].BlendIndices;
				Vector4 weights = mesh->Vertices[i].BlendWeights;

				fprintf(file, "%f,%f,%f,", p.x, p.y, p.z);
				fprintf(file, "%f,%f,%f,%f,", indices.x, indices.y, indices.z, indices.w);
				fprintf(file, "%f,%f,%f,%f\n", weights.x, weights.y, weights.z, weights.w);
			}
		}

		fclose(file);
	}


	WriteMeshData(savePath);
}

void Converter::ReadBoneData(aiNode * node, int index, int parent)
{
	asBone* bone = new asBone();
	bone->Index = index;
	bone->Parent = parent;
	bone->Name = node->mName.C_Str();


	Matrix transform(node->mTransformation[0]);
	D3DXMatrixTranspose(&bone->Transform, &transform);

	Matrix matParent;
	if (parent < 0)
		D3DXMatrixIdentity(&matParent);
	else
		matParent = bones[parent]->Transform;

	bone->Transform = bone->Transform * matParent;
	bones.push_back(bone);


	ReadMeshData(node, index);

	for (UINT i = 0; i < node->mNumChildren; i++)
		ReadBoneData(node->mChildren[i], bones.size(), index);
}

void Converter::ReadMeshData(aiNode * node, int bone)
{
	if (node->mNumMeshes < 1) return;

	asMesh* mesh = new asMesh();
	mesh->Name = node->mName.C_Str();
	mesh->BoneIndex = bone;

	for (UINT i = 0; i < node->mNumMeshes; i++)
	{
		UINT index = node->mMeshes[i];
		aiMesh* srcMesh = scene->mMeshes[index];

		aiMaterial* material = scene->mMaterials[srcMesh->mMaterialIndex];
		mesh->MaterialName = material->GetName().C_Str();


		UINT startVertex = mesh->Vertices.size();
		for (UINT v = 0; v < srcMesh->mNumVertices; v++)
		{
			Model::ModelVertex vertex;
			memcpy(&vertex.Position, &srcMesh->mVertices[v], sizeof(Vector3));

			if (srcMesh->HasTextureCoords(0))
				memcpy(&vertex.Uv, &srcMesh->mTextureCoords[0][v], sizeof(Vector2));

			if(srcMesh->HasNormals())
				memcpy(&vertex.Normal, &srcMesh->mNormals[v], sizeof(Vector3));

			mesh->Vertices.push_back(vertex);
		}

		for (UINT f = 0; f < srcMesh->mNumFaces; f++)
		{
			aiFace& face = srcMesh->mFaces[f];

			for (UINT k = 0; k < face.mNumIndices; k++)
				mesh->Indices.push_back(face.mIndices[k] + startVertex);
		}

		meshes.push_back(mesh);
	}
}

void Converter::ReadSkinData()
{
	for (UINT i = 0; i < scene->mNumAnimations; i++)
	{
		aiMesh* aiMesh = scene->mMeshes[i];
		if (aiMesh->HasBones() == false) continue;

		asMesh* mesh = meshes[i];

		vector<asBoneWeights> boneWeights;
		boneWeights.assign(mesh->Vertices.size(), asBoneWeights());

		for (UINT b = 0; b < aiMesh->mNumBones; b++)
		{
			aiBone* aiMeshBone = aiMesh->mBones[b];

			UINT boneIndex = 0;
			for (asBone* bone : bones)
			{
				boneIndex = bone->Index;

				break;
			}//for(bone)

			for (UINT w = 0; w < aiMeshBone->mNumWeights; w++)
			{
				UINT index = aiMeshBone->mWeights[w].mVertexId;
				float weight = aiMeshBone->mWeights[w].mWeight;

				boneWeights[index].AddWeights(boneIndex, weight);
			}
		}//for(b)

		for (UINT w = 0; w < boneWeights.size(); w++)
		{
			boneWeights[i].Normalize();

			asBlendWeight blendWeight;
			boneWeights[w].GetBlendWeights(blendWeight);//x,y,z,w값 써줌

			mesh->Vertices[w].BlendIndices = blendWeight.Indices;
			mesh->Vertices[w].BlendWeights = blendWeight.Weights;
		}

	}
}

void Converter::WriteMeshData(wstring savePath)
{
	Path::CreateFolders(Path::GetDirectoryName(savePath));

	BinaryWriter* w = new BinaryWriter();
	w->Open(savePath);

	w->UInt(bones.size());
	for (asBone* bone : bones)
	{
		w->Int(bone->Index);
		w->String(bone->Name);
		w->Int(bone->Parent);
		w->Matrix(bone->Transform);

		SafeDelete(bone);
	}

	w->UInt(meshes.size());
	for (asMesh* meshData : meshes)
	{
		w->String(meshData->Name);
		w->Int(meshData->BoneIndex);

		w->String(meshData->MaterialName);

		w->UInt(meshData->Vertices.size());
		w->Byte(&meshData->Vertices[0], sizeof(Model::ModelVertex) * meshData->Vertices.size());

		w->UInt(meshData->Indices.size());
		w->Byte(&meshData->Indices[0], sizeof(UINT) * meshData->Indices.size());

		SafeDelete(meshData);
	}

	w->Close();
	SafeDelete(w);
}

void Converter::ExportMaterial(wstring savePath, bool bOverwrite)
{
	savePath = L"../../_Textures/" + savePath + L".material";

	if (bOverwrite == false)
	{
		if (Path::ExistFile(savePath) == true)
			return;
	}

	ReadMaterialData();
	WriteMaterialData(savePath);
}

void Converter::ReadMaterialData()
{
	for (UINT i = 0; i < scene->mNumMaterials; i++)
	{
		aiMaterial* srcMaterial = scene->mMaterials[i];
		asMaterial* material = new asMaterial();

		material->Name = srcMaterial->GetName().C_Str();


		aiColor3D color;

		srcMaterial->Get(AI_MATKEY_COLOR_AMBIENT, color);
		material->Ambient = Color(color.r, color.g, color.b, 1.0f);

		srcMaterial->Get(AI_MATKEY_COLOR_DIFFUSE, color);
		material->Diffuse = Color(color.r, color.g, color.b, 1.0f);

		srcMaterial->Get(AI_MATKEY_COLOR_SPECULAR, color);
		material->Specular = Color(color.r, color.g, color.b, 1.0f);

		srcMaterial->Get(AI_MATKEY_SHININESS, material->Specular.a);

		srcMaterial->Get(AI_MATKEY_COLOR_EMISSIVE, color);
		material->Emissive = Color(color.r, color.g, color.b, 1.0f);


		aiString file;

		srcMaterial->GetTexture(aiTextureType_DIFFUSE, 0, &file);
		material->DiffuseFile = file.C_Str();

		srcMaterial->GetTexture(aiTextureType_SPECULAR, 0, &file);
		material->SpecularFile = file.C_Str();

		srcMaterial->GetTexture(aiTextureType_NORMALS, 0, &file);
		material->NormalFile = file.C_Str();


		materials.push_back(material);
	}
}

void Converter::WriteMaterialData(wstring savePath)
{
	string folder = String::ToString(Path::GetDirectoryName(savePath));
	string file = String::ToString(Path::GetFileName(savePath));

	Path::CreateFolders(folder);


	Xml::XMLDocument* document = new Xml::XMLDocument();

	Xml::XMLDeclaration* decl = document->NewDeclaration();
	document->LinkEndChild(decl);

	Xml::XMLElement* root = document->NewElement("Materials");
	root->SetAttribute("xmlns:xsi", "http://www.w3.org/2001/XMLSchema-instance");
	root->SetAttribute("xmlns:xsd", "http://www.w3.org/2001/XMLSchema");
	document->LinkEndChild(root);

	for (asMaterial* material : materials)
	{
		Xml::XMLElement* node = document->NewElement("Material");
		root->LinkEndChild(node);


		Xml::XMLElement* element = NULL;

		element = document->NewElement("Name");
		element->SetText(material->Name.c_str());
		node->LinkEndChild(element);

		element = document->NewElement("DiffuseFile");
		element->SetText(WriteTexture(folder, material->DiffuseFile).c_str());
		node->LinkEndChild(element);

		element = document->NewElement("SpecularFile");
		element->SetText(WriteTexture(folder, material->SpecularFile).c_str());
		node->LinkEndChild(element);

		element = document->NewElement("NormalFile");
		element->SetText(WriteTexture(folder, material->NormalFile).c_str());
		node->LinkEndChild(element);


		element = document->NewElement("Ambient");
		element->SetAttribute("R", material->Ambient.r);
		element->SetAttribute("G", material->Ambient.g);
		element->SetAttribute("B", material->Ambient.b);
		element->SetAttribute("A", material->Ambient.a);
		node->LinkEndChild(element);

		element = document->NewElement("Diffuse");
		element->SetAttribute("R", material->Diffuse.r);
		element->SetAttribute("G", material->Diffuse.g);
		element->SetAttribute("B", material->Diffuse.b);
		element->SetAttribute("A", material->Diffuse.a);
		node->LinkEndChild(element);

		element = document->NewElement("Specular");
		element->SetAttribute("R", material->Specular.r);
		element->SetAttribute("G", material->Specular.g);
		element->SetAttribute("B", material->Specular.b);
		element->SetAttribute("A", material->Specular.a);
		node->LinkEndChild(element);

		element = document->NewElement("Emissive");
		element->SetAttribute("R", material->Emissive.r);
		element->SetAttribute("G", material->Emissive.g);
		element->SetAttribute("B", material->Emissive.b);
		element->SetAttribute("A", material->Emissive.a);
		node->LinkEndChild(element);

		SafeDelete(material);
	}


	document->SaveFile((folder + file).c_str());
	SafeDelete(document);
}

string Converter::WriteTexture(string saveFolder, string file)
{
	if (file.length() < 1) return "";

	string fileName = Path::GetFileName(file);
	const aiTexture* texture = scene->GetEmbeddedTexture(file.c_str());

	string path = "";
	if (texture != NULL)
	{
		path = saveFolder + fileName;

		if (texture->mHeight < 1)
		{
			BinaryWriter w;
			w.Open(String::ToWString(path));
			w.Byte(texture->pcData, texture->mWidth);
			w.Close();
		}
		else
		{
			D3D11_TEXTURE2D_DESC destDesc;
			ZeroMemory(&destDesc, sizeof(D3D11_TEXTURE2D_DESC));
			destDesc.Width = texture->mWidth;
			destDesc.Height = texture->mHeight;
			destDesc.MipLevels = 1;
			destDesc.ArraySize = 1;
			destDesc.Format = DXGI_FORMAT_R8G8B8A8_UNORM;
			destDesc.SampleDesc.Count = 1;
			destDesc.SampleDesc.Quality = 0;
			destDesc.Usage = D3D11_USAGE_IMMUTABLE;

			D3D11_SUBRESOURCE_DATA subResource = { 0 };
			subResource.pSysMem = texture->pcData;


			ID3D11Texture2D* dest;

			HRESULT hr;
			hr = D3D::GetDevice()->CreateTexture2D(&destDesc, &subResource, &dest);
			assert(SUCCEEDED(hr));

			D3DX11SaveTextureToFileA(D3D::GetDC(), dest, D3DX11_IFF_PNG, saveFolder.c_str());
		}
	}
	else
	{
		string directory = Path::GetDirectoryName(String::ToString(this->file));
		string origin = directory + file;
		String::Replace(&origin, "\\", "/");

		if (Path::ExistFile(origin) == false)
			return "";

		path = saveFolder + fileName;
		CopyFileA(origin.c_str(), path.c_str(), FALSE);

		String::Replace(&path, "../../_Textures/", "");
	}

	return Path::GetFileName(path);
}





Vertices.csv 생성



컴파일하면 csv 생성

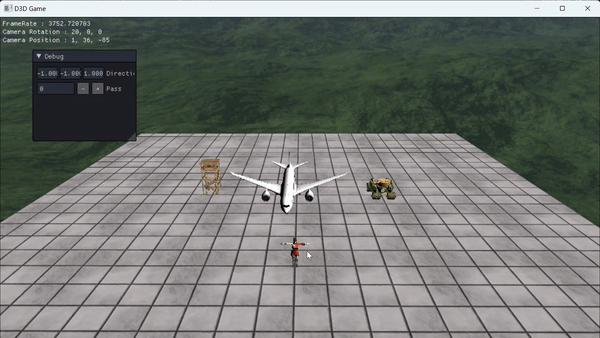

실행화면









'⭐ DirectX > DirectX11 3D' 카테고리의 다른 글

[DirectX11] 042~44 Animaton Read Clip  (0) 2023.02.10
PDB 파일을 찾거나 열 수 없습니다. 오류 해결  (0) 2023.02.08
[DirectX11] 039~40 Model Material  (0) 2023.02.07
[DirectX11] 038 Model Render  (0) 2023.02.06
[DirectX11] 037 Model Reader  (0) 2023.02.05

티스토리툴바
