[UE] BindWidget, BindWidgetOptional, BindWidgetAnim

UMG와 C++(UserWidget) 연동 시 사용하는 UPROERTY 키워드로는 BindWidget, BindWidgetOptional, BindWidgetAnim이 있다. 아래는 키워드 각각의 특징과 사용법을 정리하였다. UMG와 코드에서 선언한 변수를 연동할 때 상황에 맞는 키워드를 사용하자.



목차





---





UMG와 C++(UserWidget) 연동 시 사용하는 UPROERTY 키워드

---



UPROPERTY( meta = (BindWidget, BindWidgetOption, BindWidgetAnim)



BindWidget

이 메타데이터 태그는 주로 UMG(언리얼 모션 그래픽) 위젯 클래스에서 사용한다. 이 태그를 사용하면, 위젯 디자이너에서 생성된 위젯 요소를 해당 변수에 바인딩할 수 있다. 이를 통해 코드에서 위젯 요소를 직접 조작할 수 있다.

BindWidgetOption

이 메타데이터 태그는 BindWidget과 비슷한 역할을 하지만, 추가적인 옵션을 제공한다. 이 태그는 위젯 디자이너에서 생성된 위젯 요소가 반드시 존재해야 하는지, 아니면 선택적인지를 결정할 수 있다.

BindWidgetAnim

이 메타데이터 태그는 위젯 애니메이션에 사용된다. 위젯 디자이너에서 생성된 애니메이션을 코드에서 제어하기 위해 해당 애니메이션을 변수에 바인딩한다.



	UPROPERTY(meta = (BindWidgetOptional))
	class UImage* HighPingImage; // Ping이 높을때 나오는 이미지

	UPROPERTY(meta = (BindWidgetAnim), Transient) // Transient는 직렬화 과정에서 무시되는 변수를 정의할 때 사용
	UWidgetAnimation* HighPingAnimation;

	UPROPERTY(meta = (BindWidget))
	class UImage* WeaponImage; // 무기 이미지

---



BindWidget



BindWidget을 이용하면, C++에서 생성한 클래스를 상속받는 위젯 블루프린트(Widget Blueprint)에 변수를 연결하는 것이 가능하다.

위젯 블루프린트 내부에는 클래스에서 선언한 이름과 같은 이름을 가진 위젯(=변수)이 존재해야 한다. 해당 위젯이 존재하면, 이를 위젯 포인터를 통해 코드에서 런타임에 접근한다.

그러나, 해당 이름의 위젯이 없을 경우 위젯 블루프린트의 컴파일이 이루어지지 않는다.





CharacterOverlay.h

#pragma once
#include "CoreMinimal.h"
#include "Blueprint/UserWidget.h"
#include "CharacterOverlay.generated.h"

UCLASS(Blueprintable)
class MULTIPLAYER_API UCharacterOverlay : public UUserWidget
{
	GENERATED_BODY()

public:
	UPROPERTY(meta = (BindWidget))
	class UProgressBar* HealthBar; // 체력 바
}

코드에서 HealthBar이라고 선언한 변수를 위젯블루프린트에서 HealthBar1이라고 다른 이름으로 작성하면 binding 되지 않아 위와 같이 위젯블루프린트에서 컴파일 에러가 발생한다.

---



BindWidgetOptional



현업에서는 공동작업을 하기 때문에 이름이 변경되는 경우가 빈번히 발생한다. 이름이 변경될 때마다 컴파일 에러가 발생하면 매번 프로그래머에게 찾아오는 불상사가 생길 수 있다.



BindWidgetOptional를 사용하고 해당 이름을 못 찾았을때는 디버깅 메시지를 띄우게 만들 수 있다. 이렇게하면 디버깅 메시지로 잘못됐음을 파악할 수 있고 컴파일 에러는 발생하지 않아 작업은 계속해서 할 수 있다.





CharacterOverlay.h

#pragma once
#include "CoreMinimal.h"
#include "Blueprint/UserWidget.h"
#include "CharacterOverlay.generated.h"

UCLASS(Blueprintable)
class MULTIPLAYER_API UCharacterOverlay : public UUserWidget
{
	GENERATED_BODY()
public:
	UCharacterOverlay(const FObjectInitializer& ObjectInitializer);

	UPROPERTY(meta = (BindWidgetOptional))
	class UProgressBar* HealthBar; // 체력 바
}



CharacterOverlay.cpp

#include "CharacterOverlay.h"

UCharacterOverlay::UCharacterOverlay(const FObjectInitializer& ObjectInitializer) : Super(ObjectInitializer)
{
	if(HealthBar == nullptr)
	{
		GEngine->AddOnScreenDebugMessage(-1, 5.f, FColor::Red, FString::Printf(TEXT("binding HealthBar is failed. Check WBP name to match HealthBar variable")));
	}
}



BindWidgetOptional를 사용하는 경우, 위와 같이 위젯 클래스에 생성자를 만들어 디버깅 메시지를 띄울 수 있도록 하는게 좋다.

만약, 위젯블루프린트에서 잘못된 이름을 사용할 경우 아래와 같이 디버깅 메시지를 띄워준다.

---

BindWidgetAnim



BindWidgetAnim을 사용하면 위젯애니메이션도 binding하여 사용할 수 있다.

이 때, UPROPERTY에 Transient 키워드를 붙여주어야 한다. Transient 키워드는 직렬화 과정에서 무시되는 변수를 정의할 때 사용





CharacterOverlay.h

#pragma once
#include "CoreMinimal.h"
#include "Blueprint/UserWidget.h"
#include "CharacterOverlay.generated.h"

UCLASS(Blueprintable)
class MULTIPLAYER_API UCharacterOverlay : public UUserWidget
{
	GENERATED_BODY()
public:
	UPROPERTY(meta = (BindWidgetAnim), Transient) // Transient는 직렬화 과정에서 무시되는 변수를 정의할 때 사용
	UWidgetAnimation* HighPingAnimation;
}

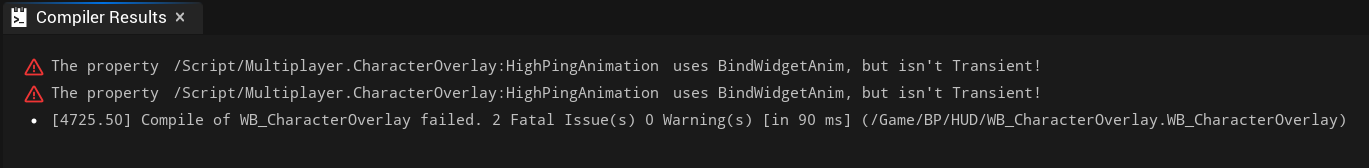

Transient 키워드를 붙이지 않으면 위와 같은 컴파일 에러가 발생한다.
