[UE5] 무기 시스템 만들기(무기, 발사체 타입무기, 발사체)

Projectile 방식의 무기와 Hit Scan 방식의 무기는 동작 원리에 따라 크게 차이가 있다. Projectile 방식의 무기는 발사체(

Projectile)를 생성하고, 이 발사체가 일정 속도로 움직이며 목표물에 도달할 때까지 시간이 필요하다. Hit Scan 방식의 무기는 "즉시적인" 충돌 감지 메커니즘을 사용한다.



목차





---











Component 구조 만들기



---



CombatComponent



CombatComponent.h







CombatComponent.cpp







Q. UFUNCTION(Server, Reliable)

void ServerFire(const FVector_NetQuantize& TraceHitTarget); 와 같이 서버에 TraceHitTarget을 보내는 이유는?



Answer. 각각의 Client들이 총알을 발사하는 방향을 서버에 알려주기 위해서이다. 서버에서 발사 방향 정보를 얻은 다음 다른 Clinet들에게도 업데이트해서 보여준다.

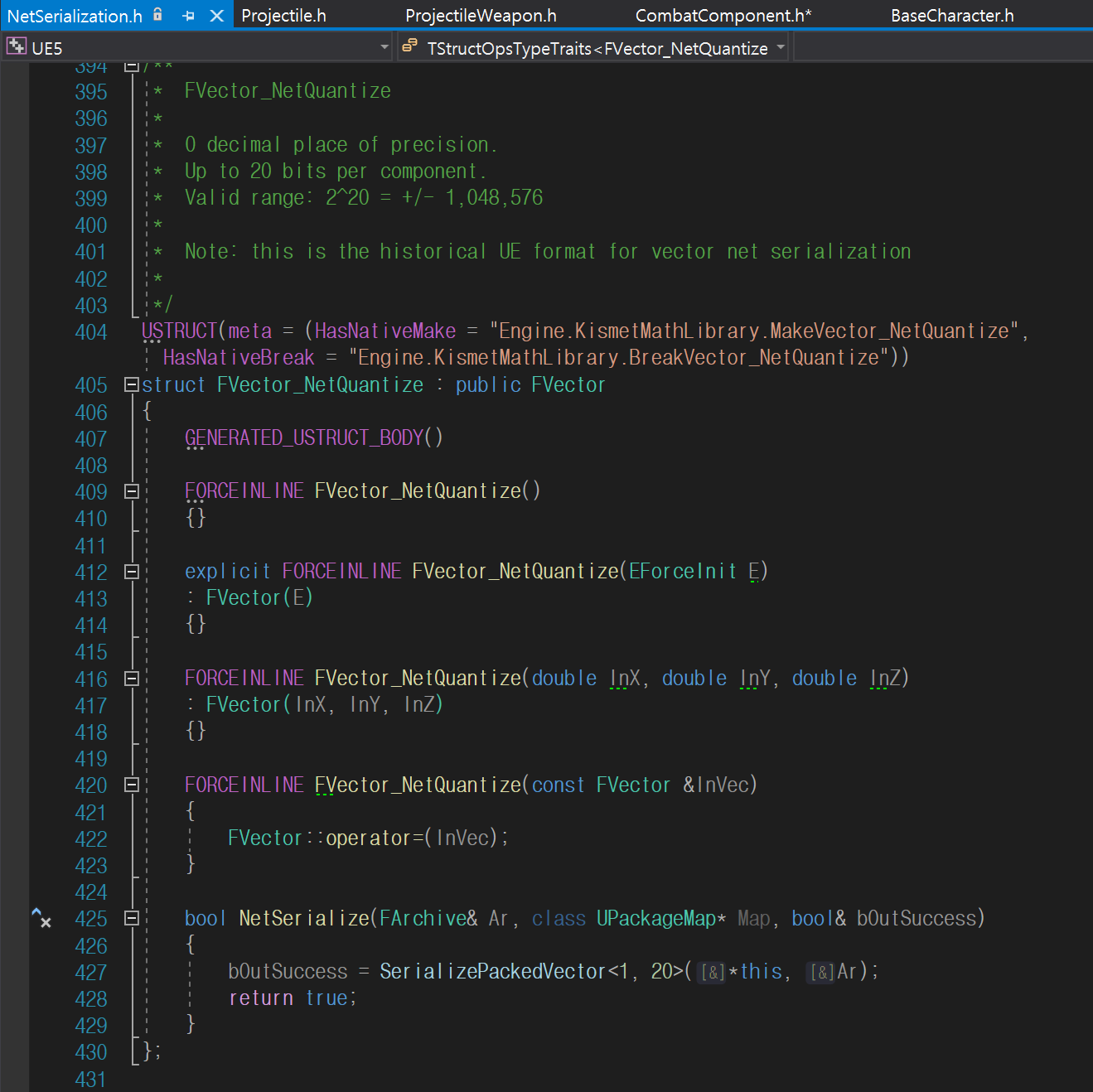

※ 참고) NetSerialization.h

NetSerialization.h 내에 있는 struct FVector_NetQuantize

• FVector의 상속을 받기 때문에 FVector 매개변수 타입에 넣어줄 수 있다.
• RPC 직렬화(Serialization)에 사용





---











발사 무기 만들기



---



Projectile  vs.   Hit Scan



	Projectile 방식의 무기	Hit Scan 방식의 무기
구현	projectile spawn 하기	line trace 쏘기
발사체 속도	발사체의 속도(velocity)를 정할 수 있다.	없다. line trace를 쏘기 때문에 바로 물체에 맞는다.
중력 (Gravity)	적용 가능	적용 불가능.
파티클	Tracer particles	Beam particles
이벤트	Hit Event	X
무기 예시	화살, 총알, 로켓



Projectile 방식의 무기와 Hit Scan 방식의 무기는 동작 원리에 따라 크게 차이가 있다.



Projectile 방식의 무기: 이 방식은 발사체(Projectile)를 생성하고, 이 발사체가 일정 속도로 움직이며 목표물에 도달할 때까지 시간이 필요하다. 즉, 실제 세계의 물리법칙을 따르는 경우가 많다. 예를 들어 화살, 로켓 등이 여기에 해당합니다. 발사체는 그래비티 영향을 받을 수 있으며, 충돌 감지시 피해를 입히거나 특정한 효과를 발생시킵니다.



Hit Scan 방식의 무기: 이 방식은 "즉시적인" 충돌 감지 메커니즘을 사용한다. 즉, 사용자가 발사 버튼을 누르면 게임 엔진은 line trace 충돌 검사를 사용하여 명중 여부를 결정한다. 만약 line trace가 오브젝트와 교차하면 그 오브젝트는 즉시 피해를 입는다. 대부분의 근거리 및 장거리 총기류에서 볼 수 있는 메커니즘이며, 프레임 사이에 걸친 지연 없이 즉각적인 결과를 제공하는 장점이 있다.

---





Weapon



Weapon.h







Weapon.cpp









---





ProjectileWeapon 생성



Weapon 클래스의 상속을 받는 ProjectileWeapon 생성



ProjectileWeapon.h







ProjectileWeapon.cpp

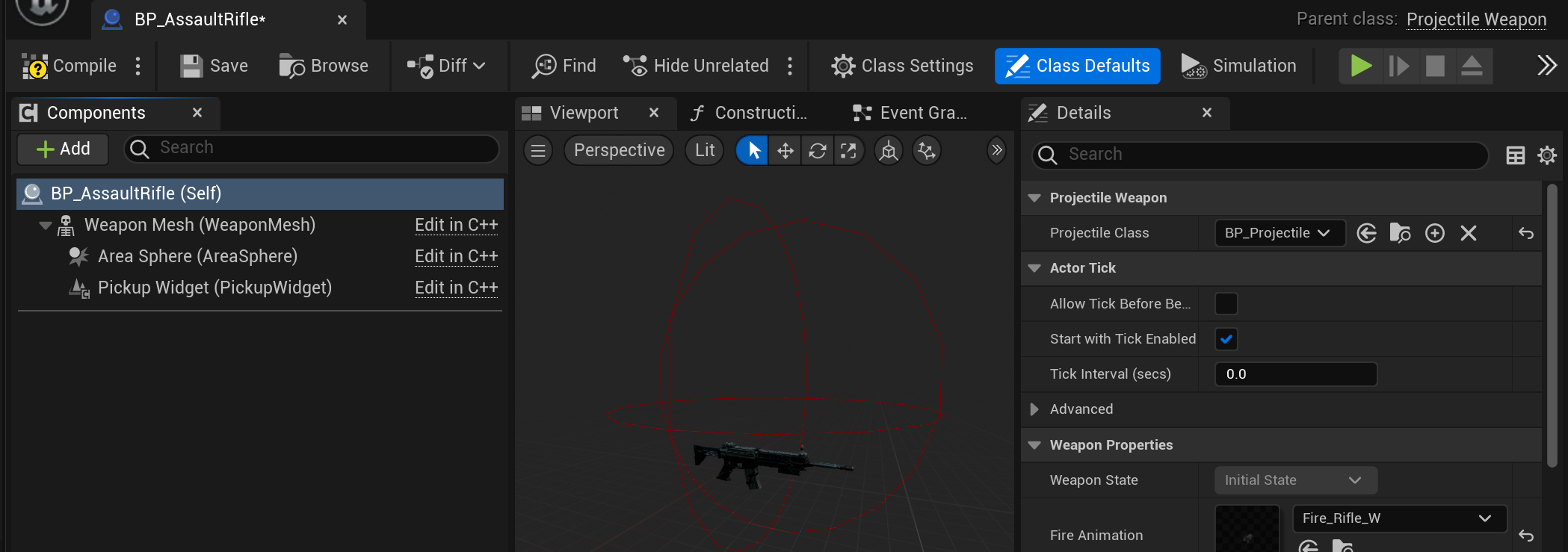

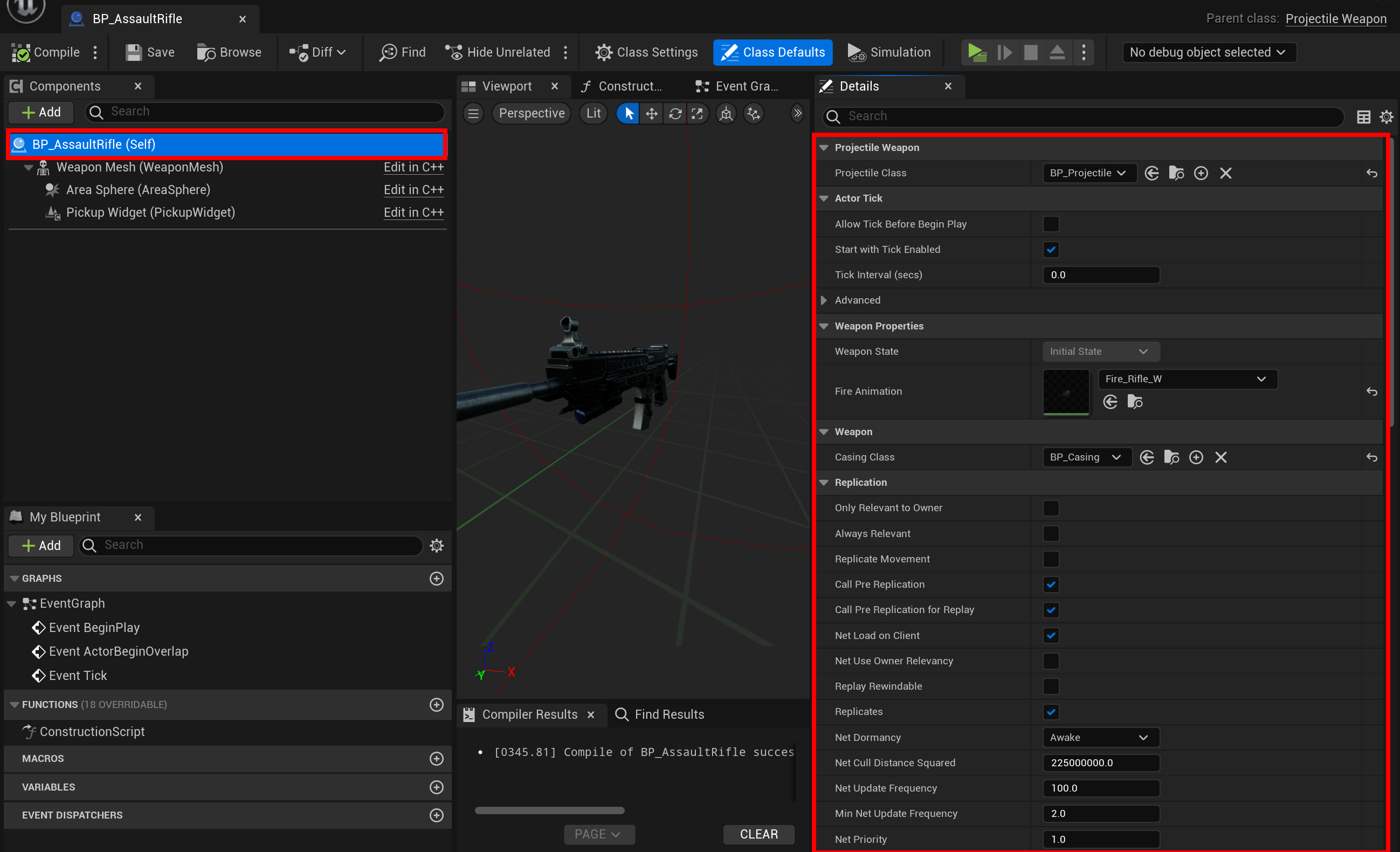

BP_AssaultRifle

발사체 할당

• Details - Projectile Weapon
  • Projectile Class:  BP_Projectile 할당

애니메이션 할당

• Weapon Properties
  • Fire Animation: Fire_Rifle_W

총알 탄피 클래스 할당

• Weapon
  • Casing Class: BP_Casing

---

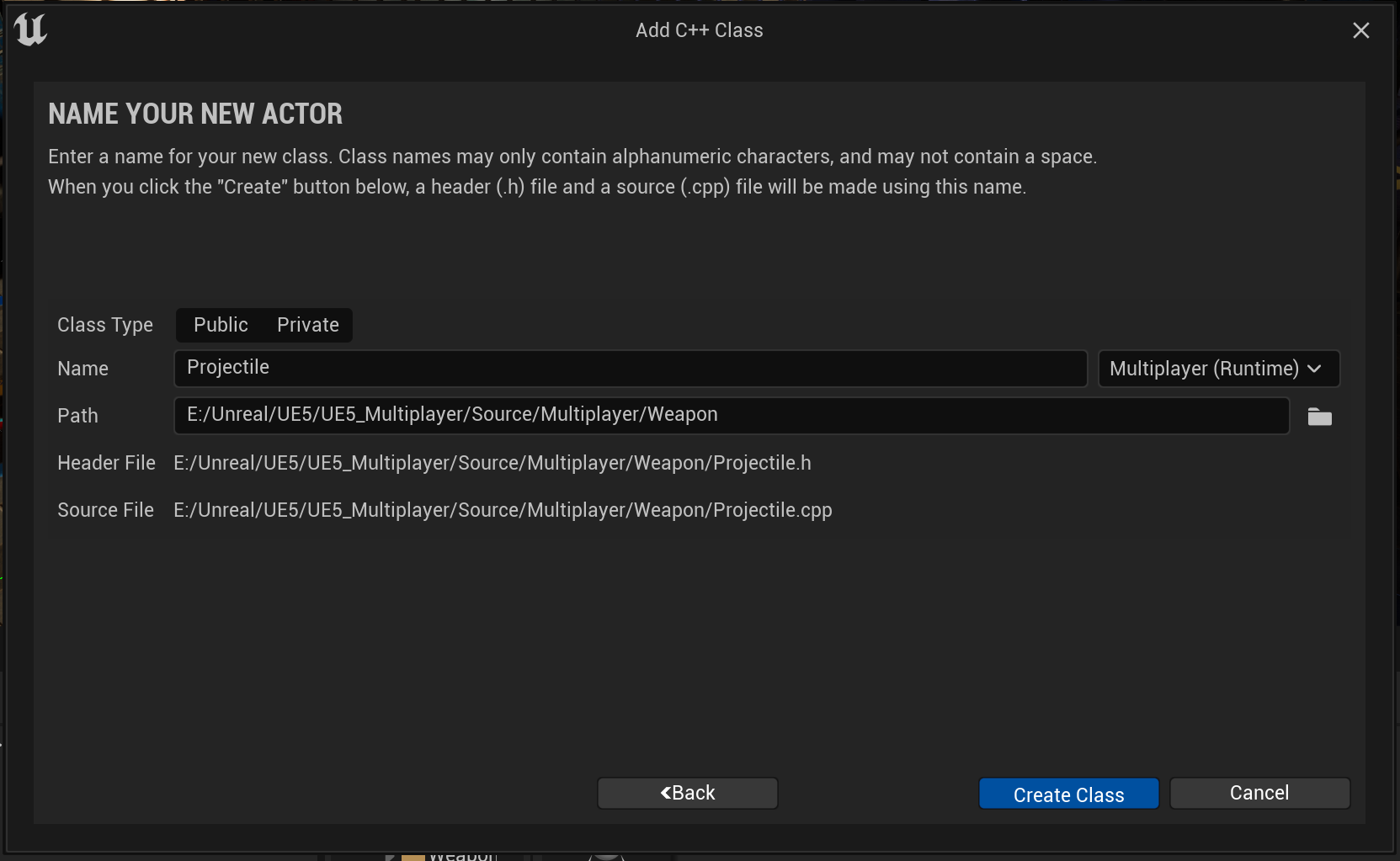

Projectile 생성







Projectile.h







Projectile.cpp

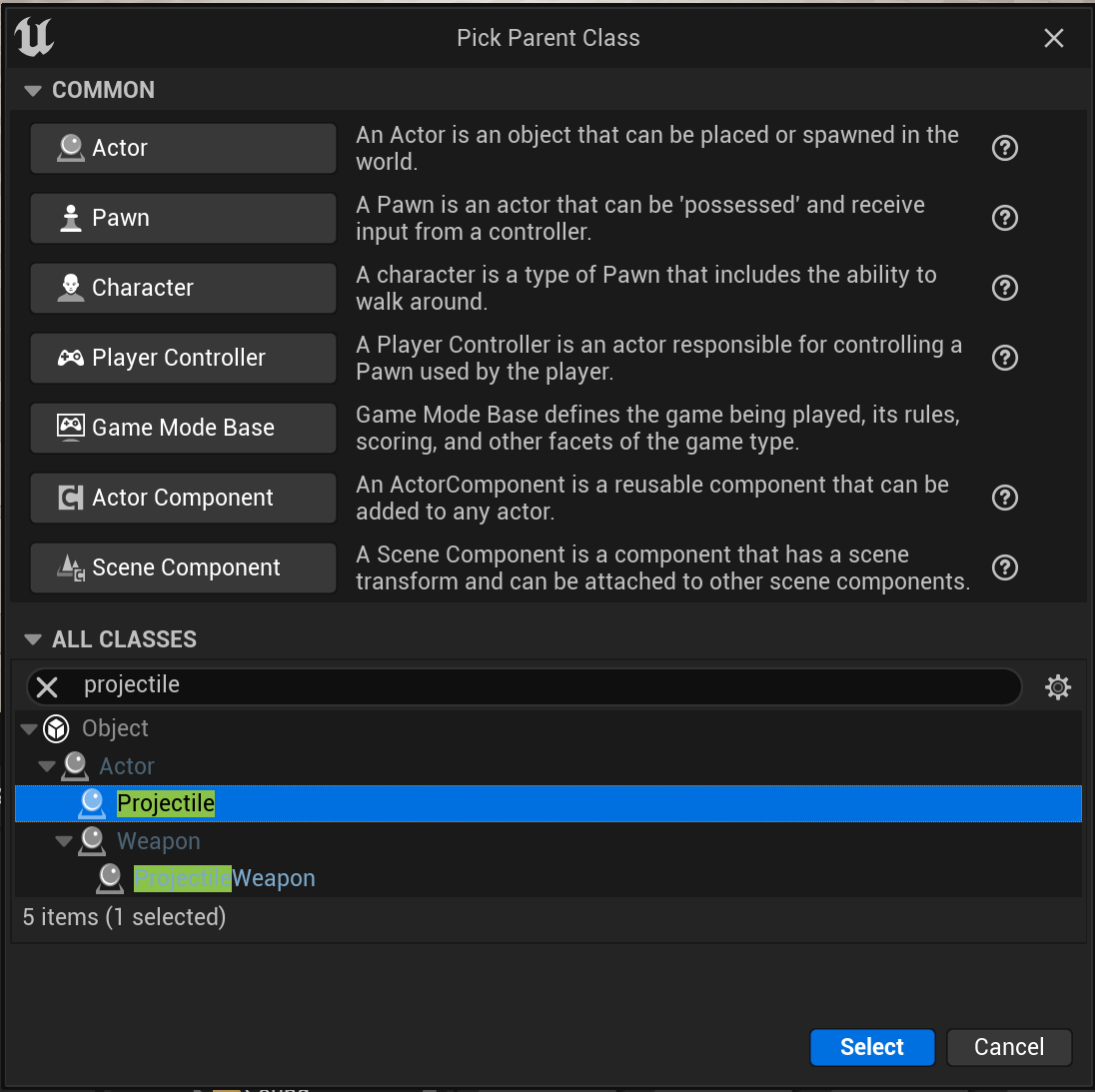

BP_Projectile 생성

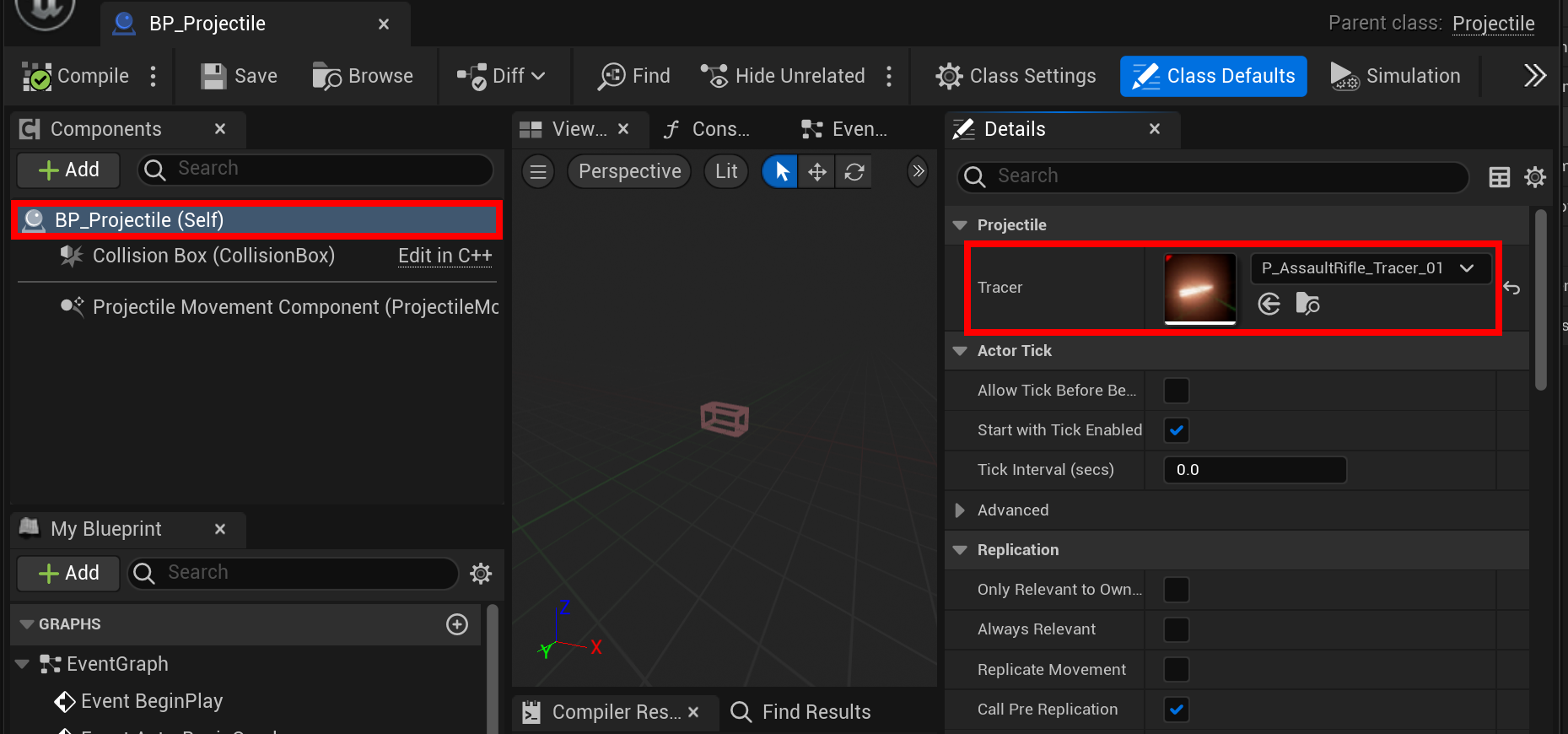

발사체의 궤적을 표현할 Tracer 파티클을 넣어준다.



---





Casing

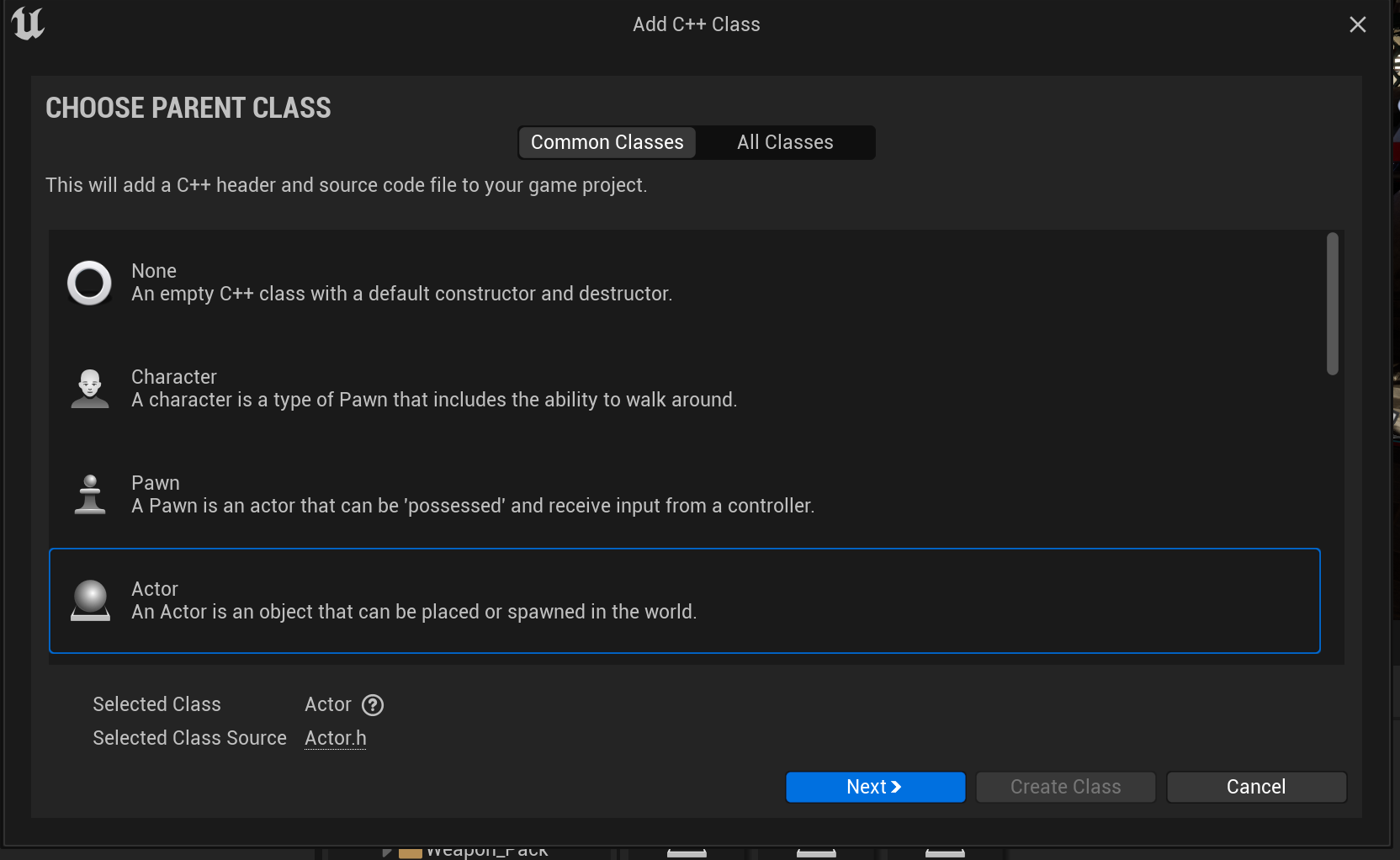

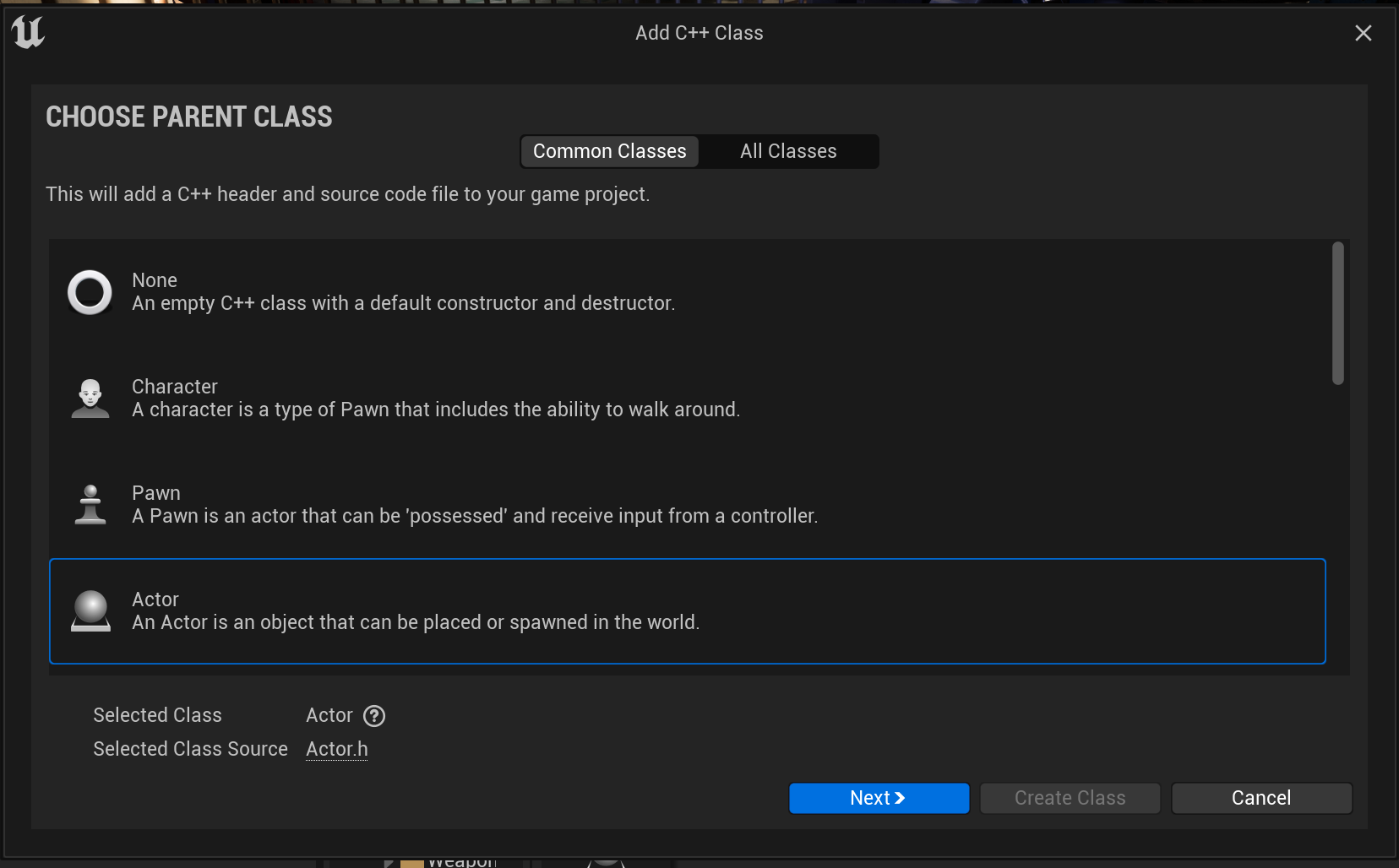

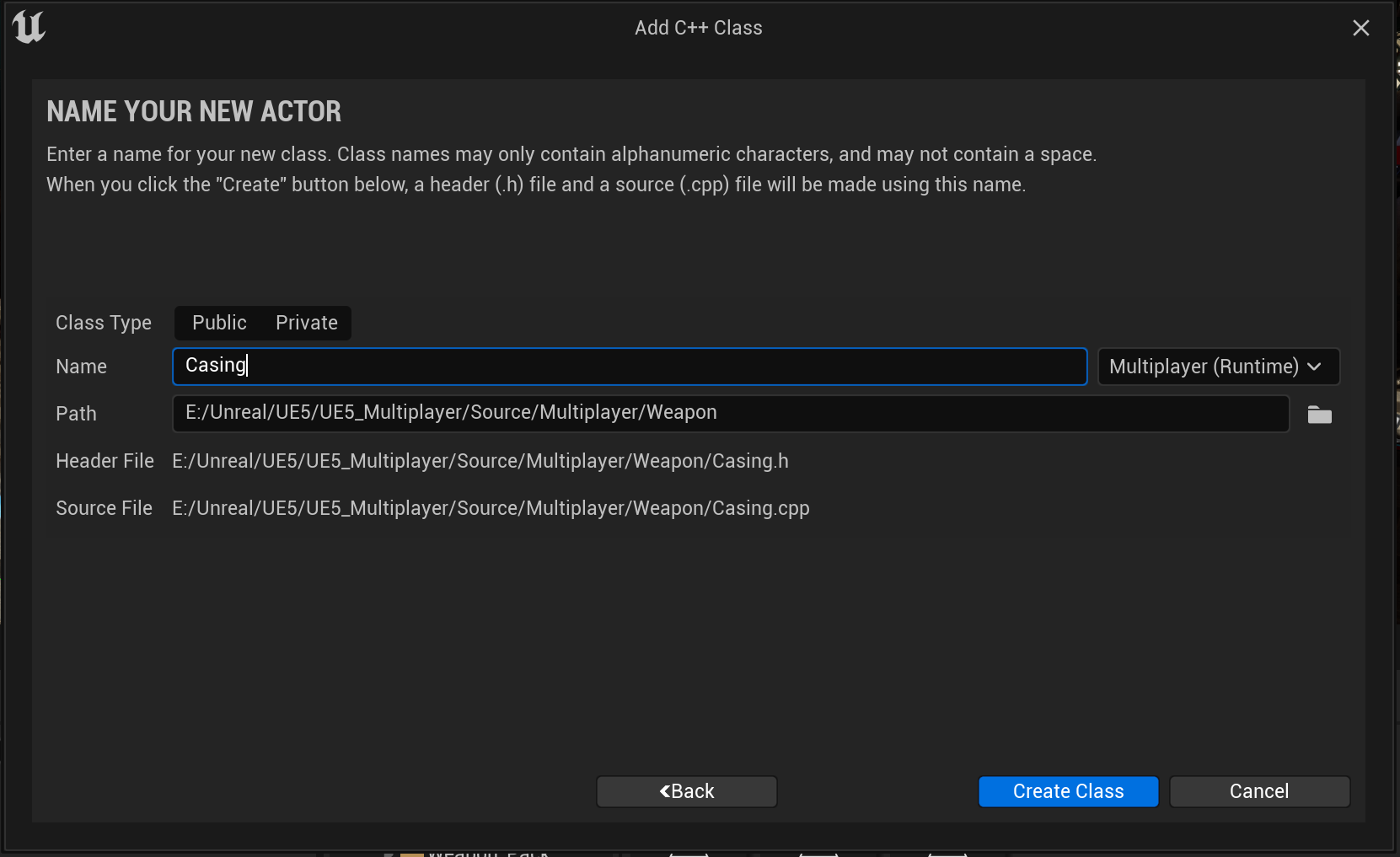

새 C++ 클래스 - Actor - Casing  생성







각각의 Client는 총알을 local로 Spawn하기 때문에
총알탄피 클래스(Casing)는 Replicated Actor가 아니어도 됩니다.







Casing.h











Casing.cpp

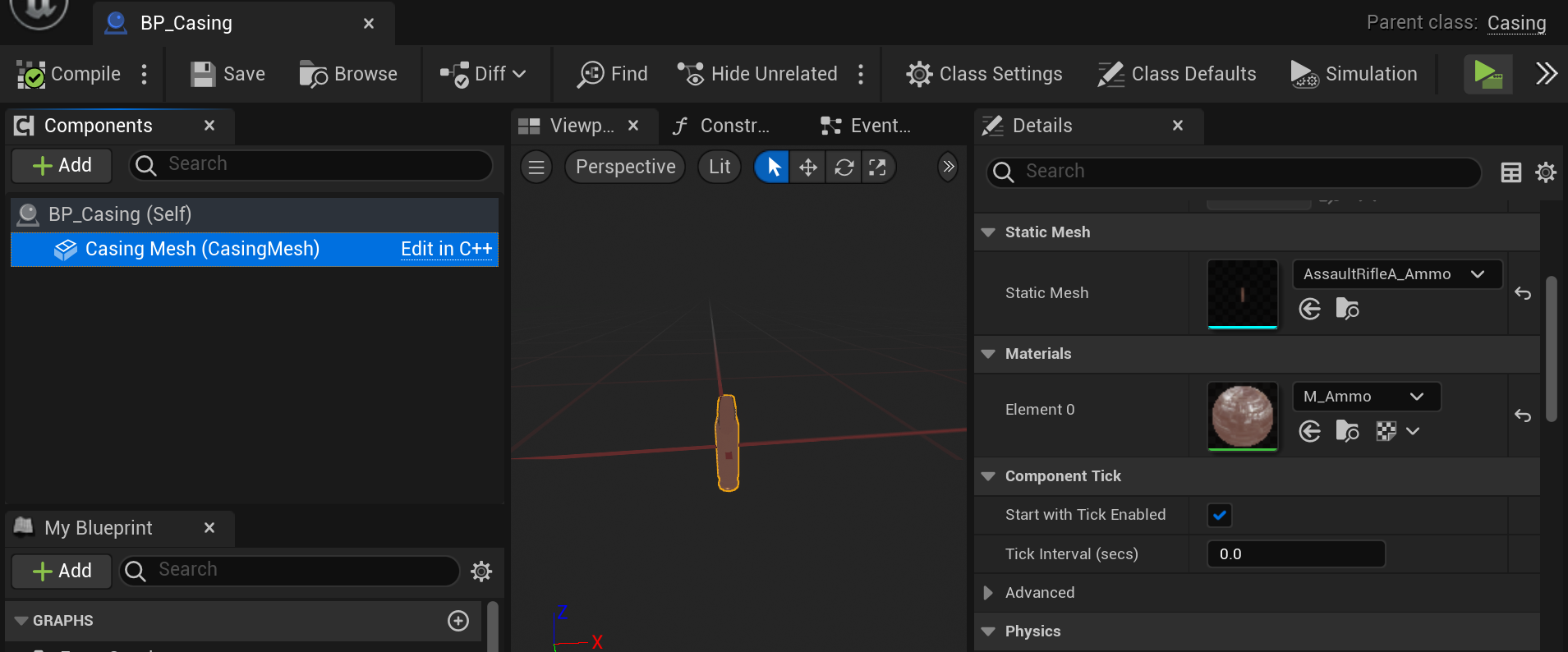

BP_Casing



---







주의사항 - Muzzle의 방향과 발사체의 방향을 일치시켜줘야 한다.



무기 Mesh

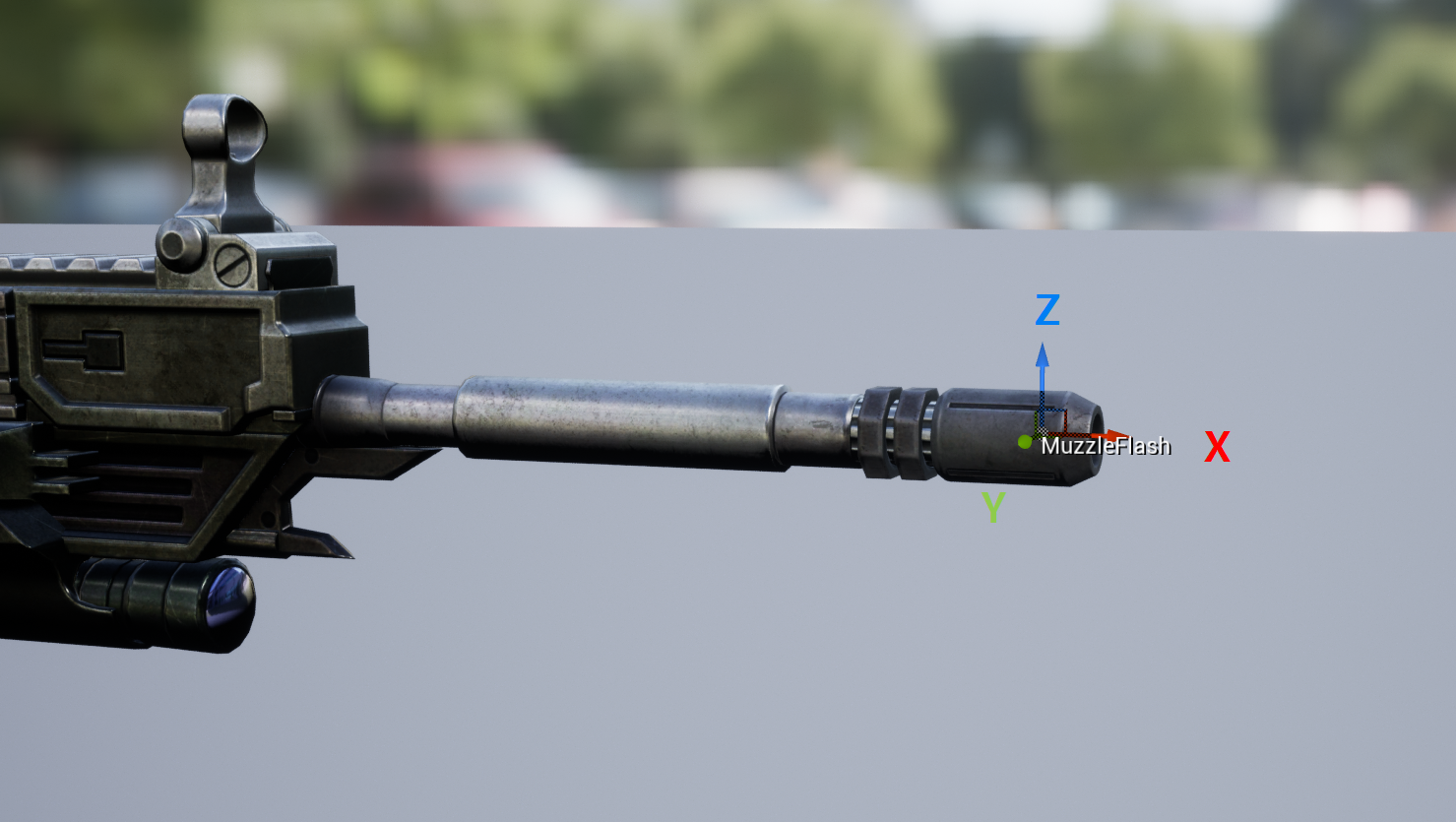

Muzzle의 방향과 발사체의 방향을 일치시켜줘야 한다.

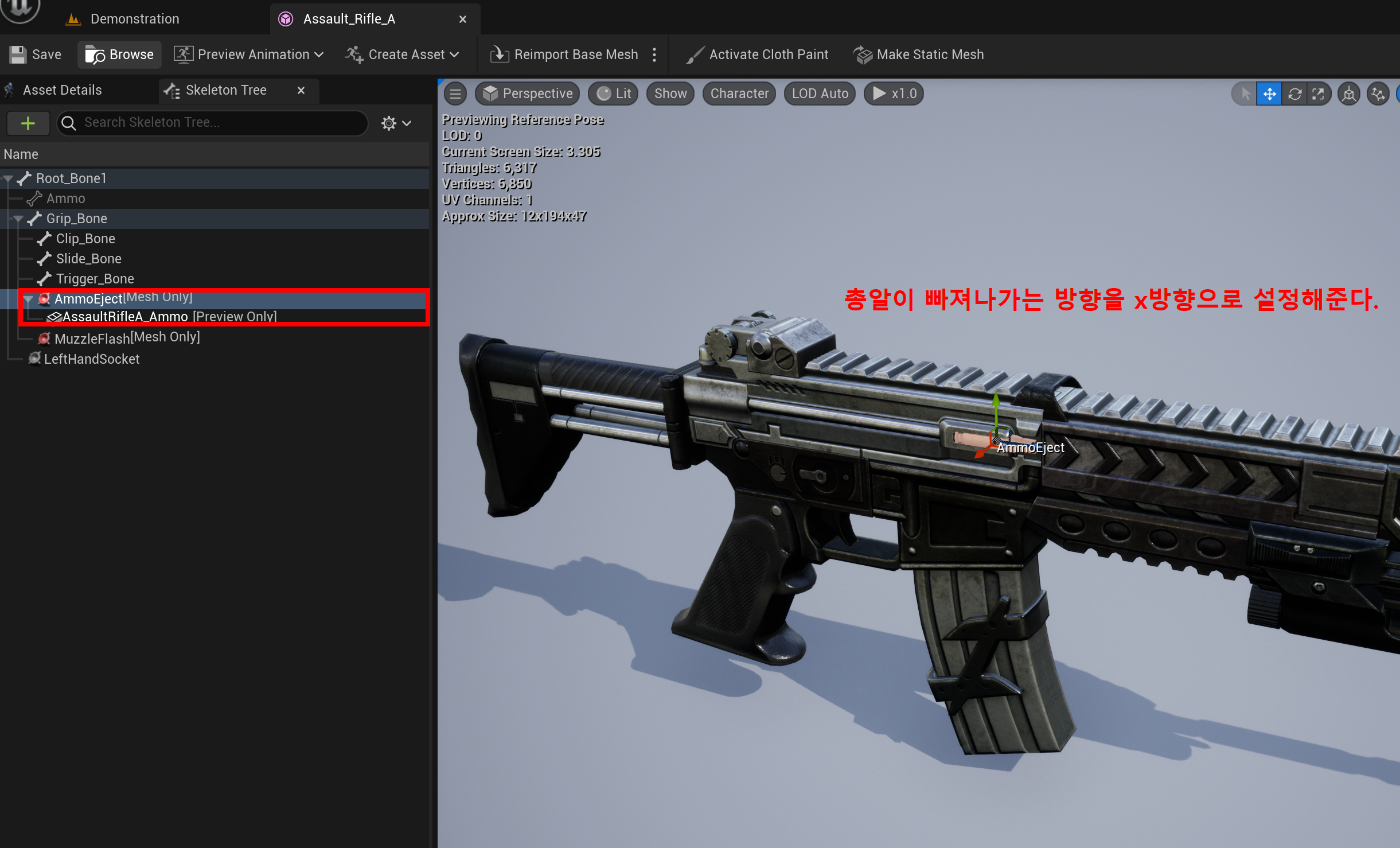

총알이 발사되고 탄피가 빠져나가는 방향을 x방향으로 설정해준다.

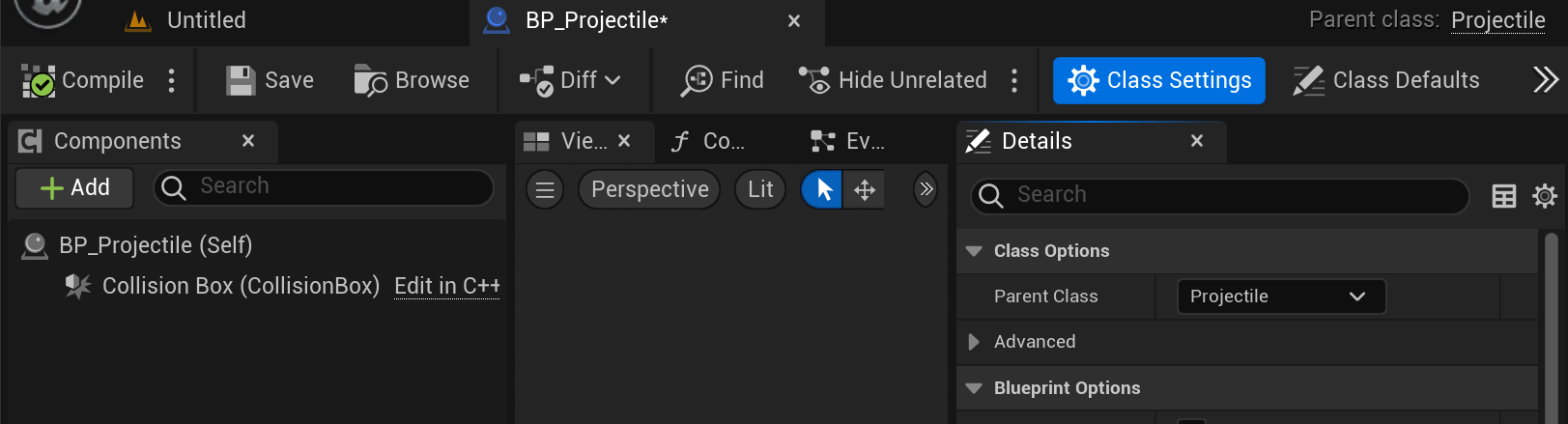

발사체 충돌체 (BP_Projectile)



---

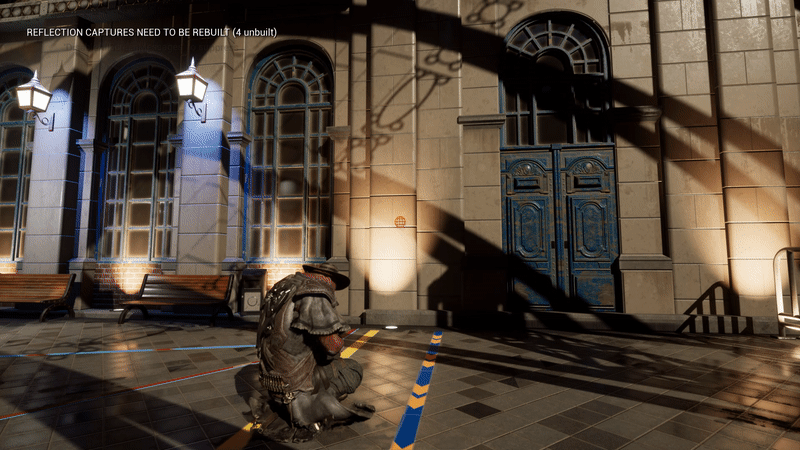

실행화면





---
