[UE5] 크로스헤어 Crosshair





목차





---





Crosshair

---





MainPlayerController

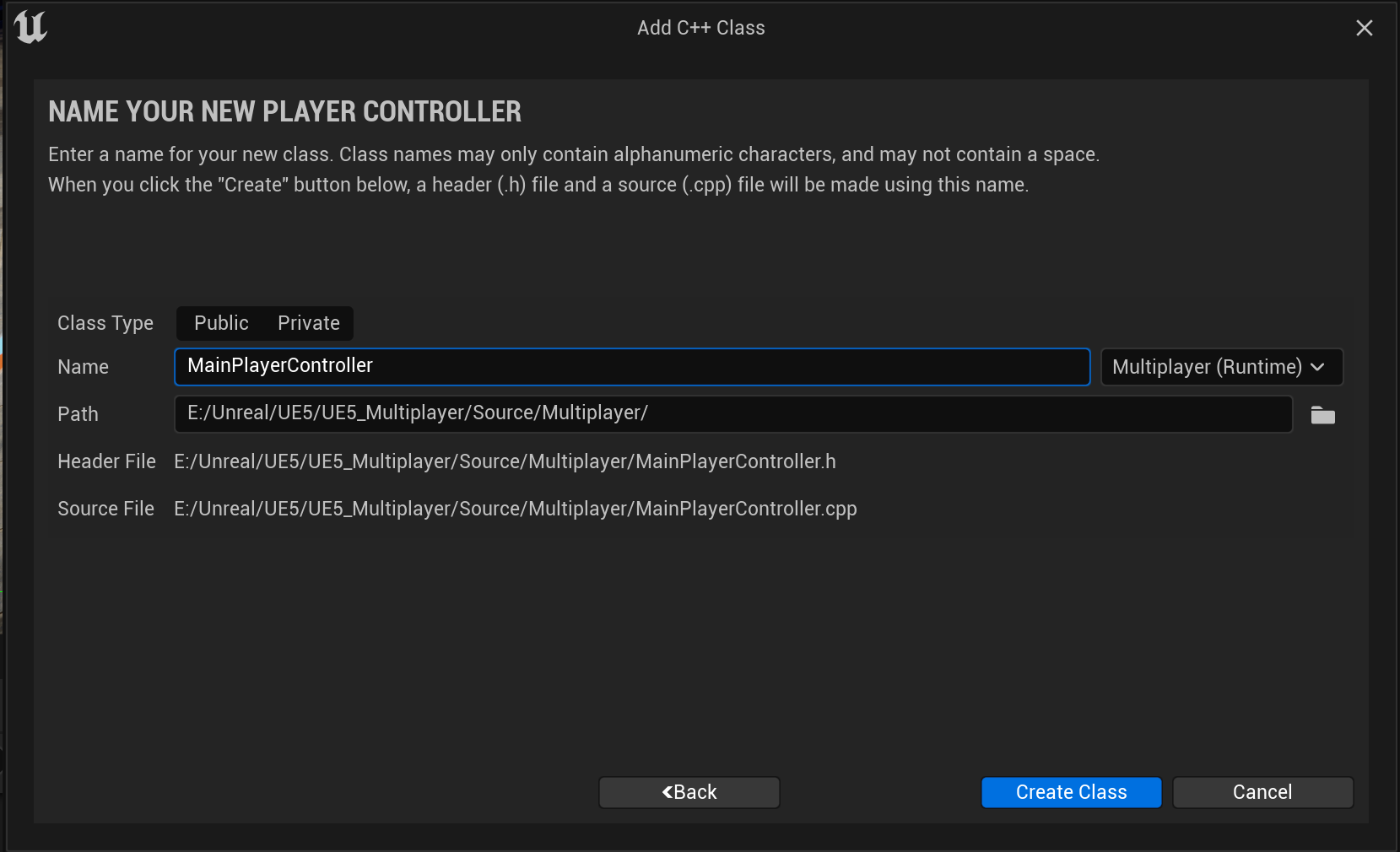

새 C++ 클래스 - PlayerController - MainPlayerController 생성



BP_PlayerController























---





MainHUD

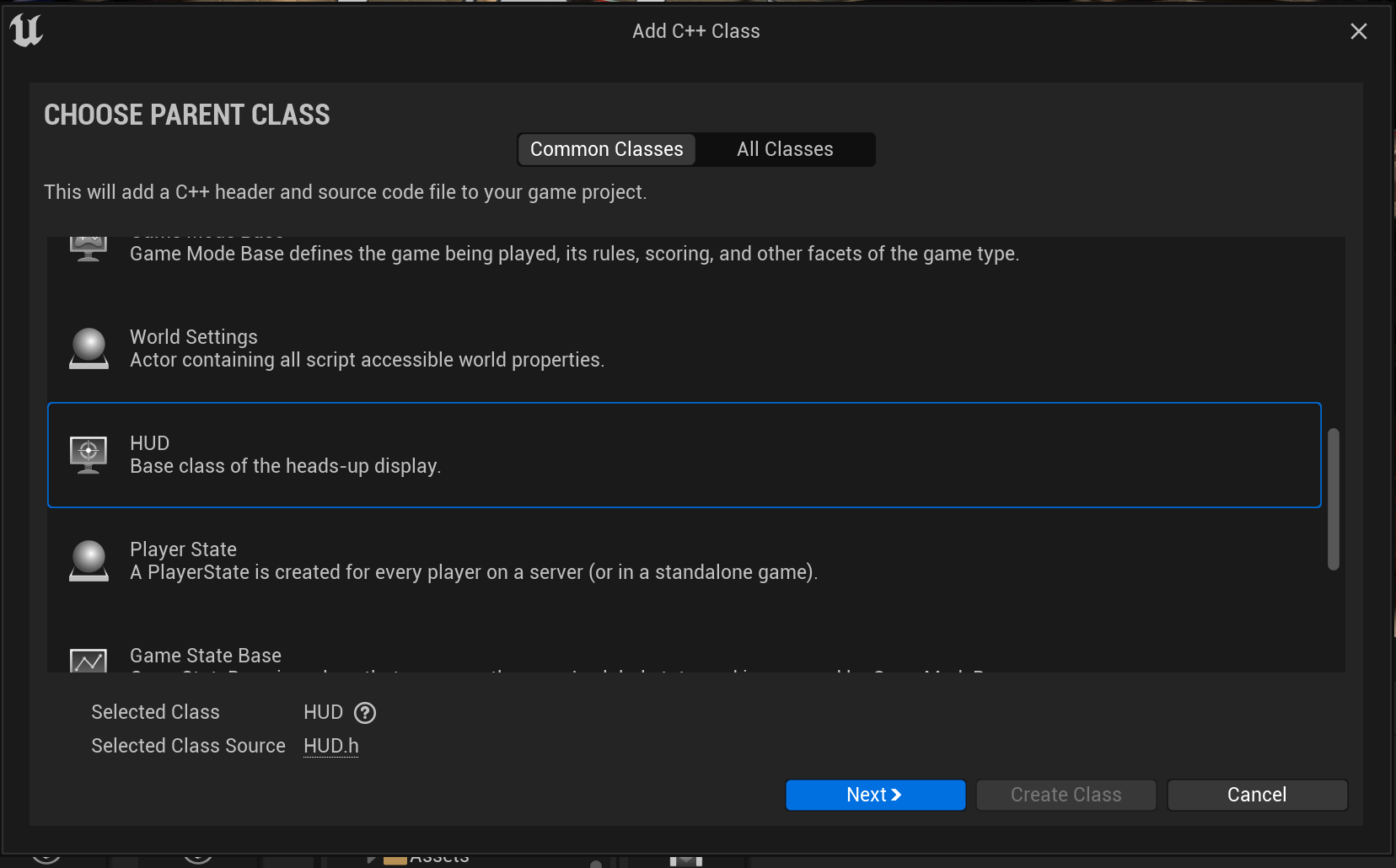

새 C++ 클래스 - HUD - MainHUD 생성







BP_MainHUD



---

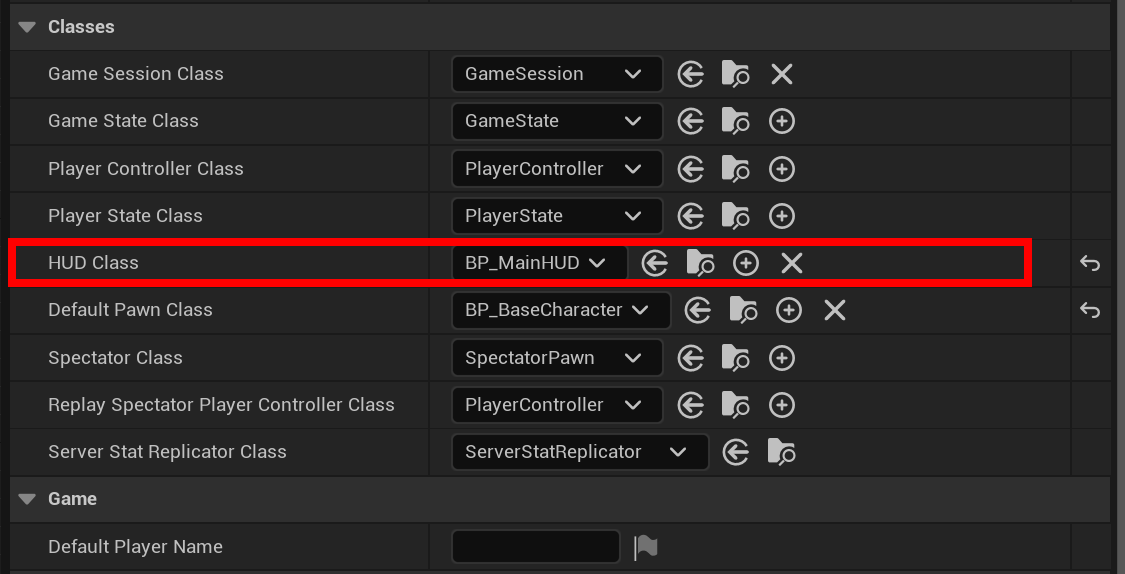

BP_MultiplayerGameMode 설정



---















Crosshair 방향과 Muzzle 방향 일치시키기



---





문제상황



문제상황

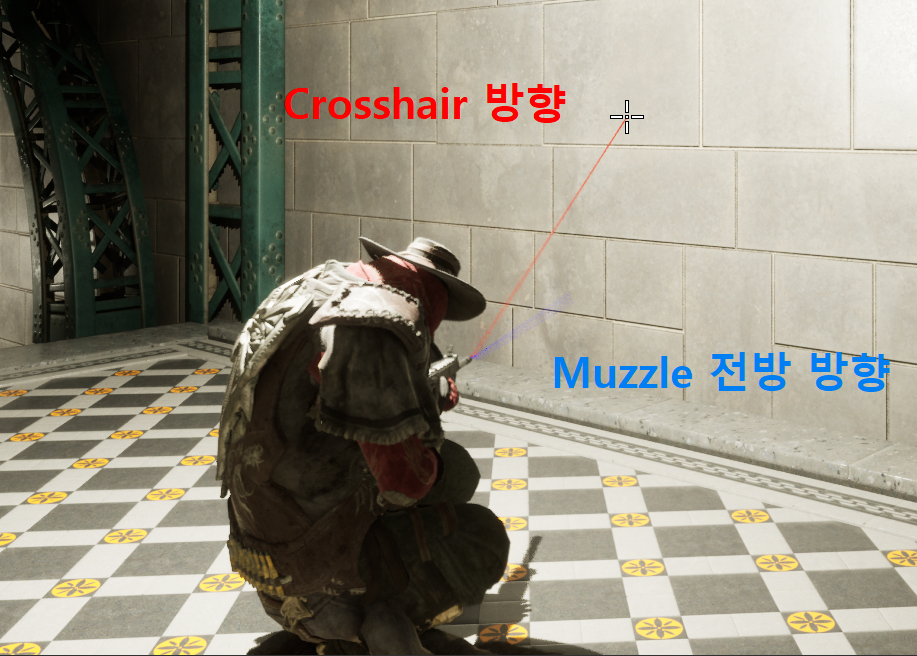

Crosshair가 가르키는 방향과 Muzzle이 가르키는 방향이 다르다.

FTransform MuzzleTipTransform = EquippedWeapon->GetWeaponMesh()->GetSocketTransform(FName("MuzzleFlash"), ERelativeTransformSpace::RTS_World);
FVector MuzzleX(FRotationMatrix(MuzzleTipTransform.GetRotation().Rotator()).GetUnitAxis(EAxis::X));
DrawDebugLine(GetWorld(), MuzzleTipTransform.GetLocation(), MuzzleTipTransform.GetLocation() + MuzzleX * 1000.0f, FColor::Blue);
DrawDebugLine(GetWorld(), MuzzleTipTransform.GetLocation(), BaseCharacter->GetHitTarget(), FColor::Red);

---





해결방안



오른손의 회전(RightHandRotation)을 적용한다.

FTransform RightHandTransform = EquippedWeapon->GetWeaponMesh()->GetSocketTransform(FName("Hand_R"), ERelativeTransformSpace::RTS_World); // 오른손 소켓의 회전, 비율, 위치값을 담아준다.
RightHandRotation = UKismetMathLibrary::FindLookAtRotation(RightHandTransform.GetLocation(), RightHandTransform.GetLocation() + (RightHandTransform.GetLocation() - BaseCharacter->GetHitTarget()));

FTransform MuzzleTipTransform = EquippedWeapon->GetWeaponMesh()->GetSocketTransform(FName("MuzzleFlash"), ERelativeTransformSpace::RTS_World);
FVector MuzzleX(FRotationMatrix(MuzzleTipTransform.GetRotation().Rotator()).GetUnitAxis(EAxis::X));
DrawDebugLine(GetWorld(), MuzzleTipTransform.GetLocation(), MuzzleTipTransform.GetLocation() + MuzzleX * 1000.0f, FColor::Blue);
DrawDebugLine(GetWorld(), MuzzleTipTransform.GetLocation(), BaseCharacter->GetHitTarget(), FColor::Red);

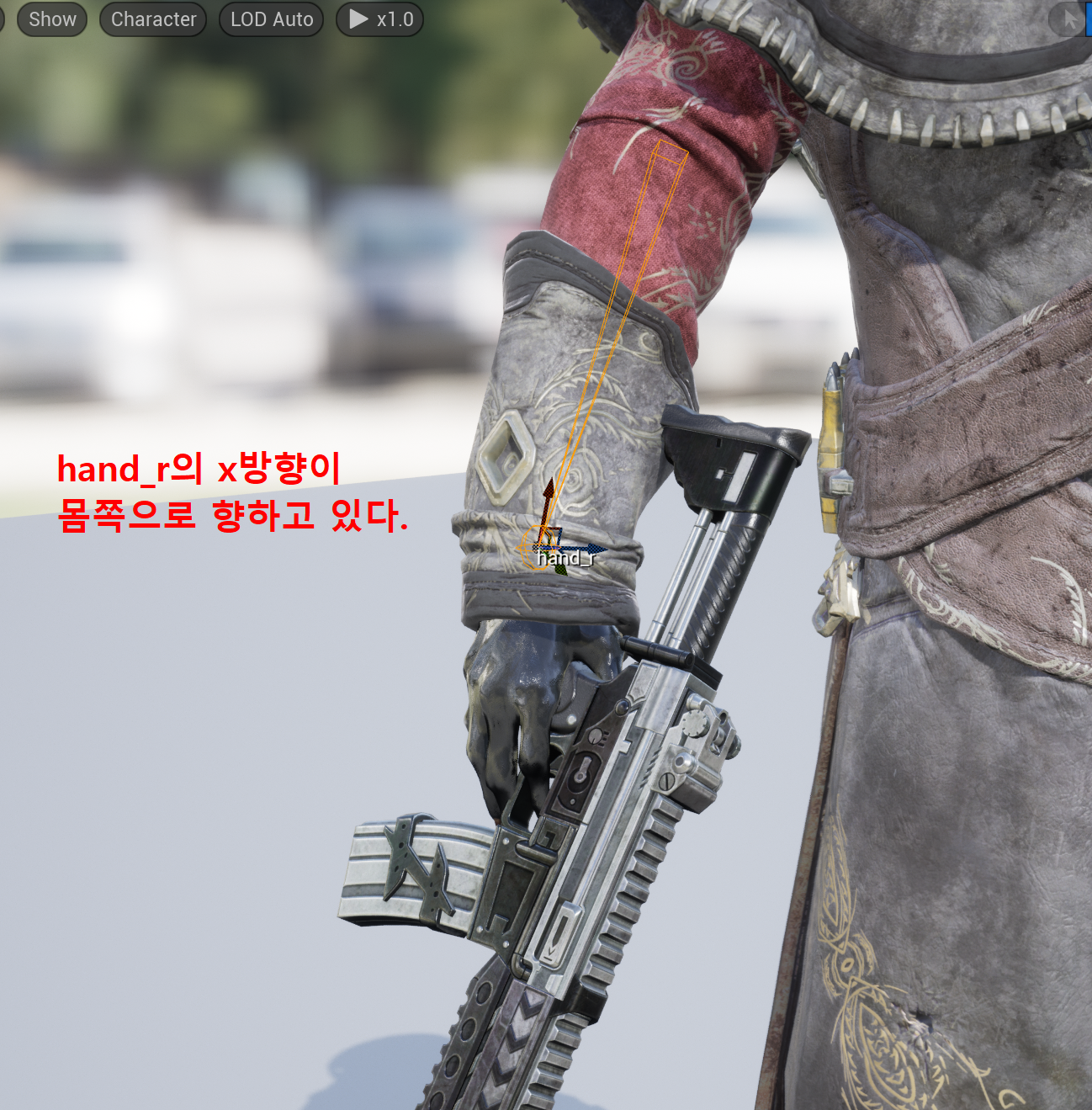

오른손의 회전값을 구한다.

• 오른손(hand_r)에서 충돌지점(HitTarget)으로 향하는 벡터의 회전값을 구한다.

시작 위치 벡터(=오른손 위치):  RightHandTransform.GetLocation()

충돌 지점을 향하는 벡터:  RightHandTransform.GetLocation() + (RightHandTransform.GetLocation() - BaseCharacter->GetHitTarget())



시작위치를 맞춰야 하므로 시작위치 +  (RightHandTransform.GetLocation() - BaseCharacter->GetHitTarget())

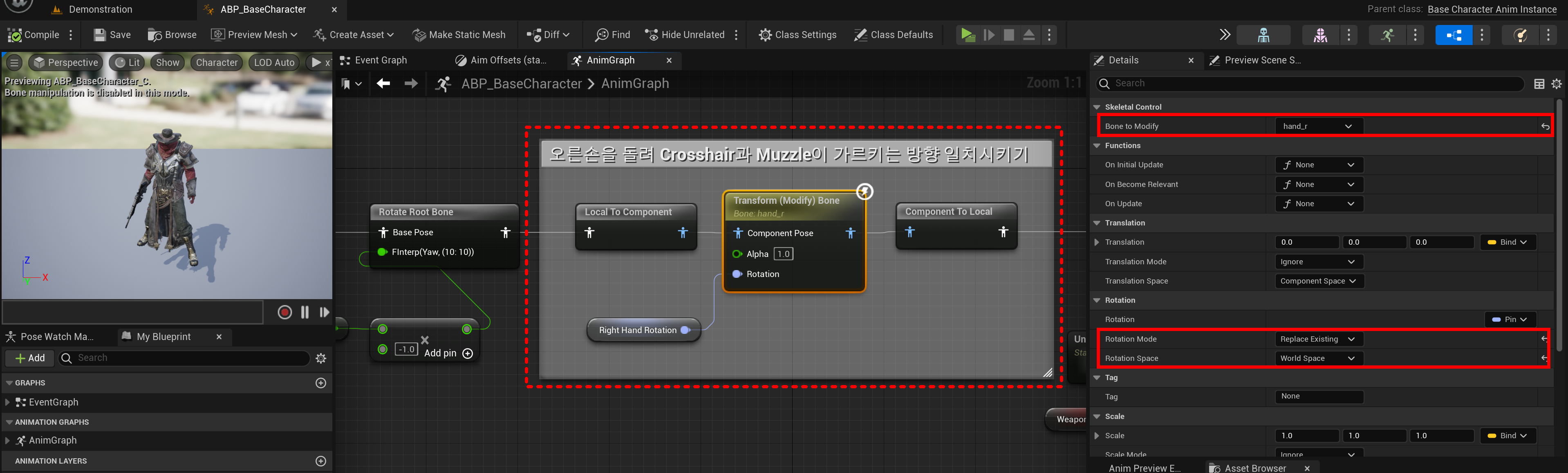

Animation Blueprint

Transform Bone 적용 후에 FABRIK를 적용한다.

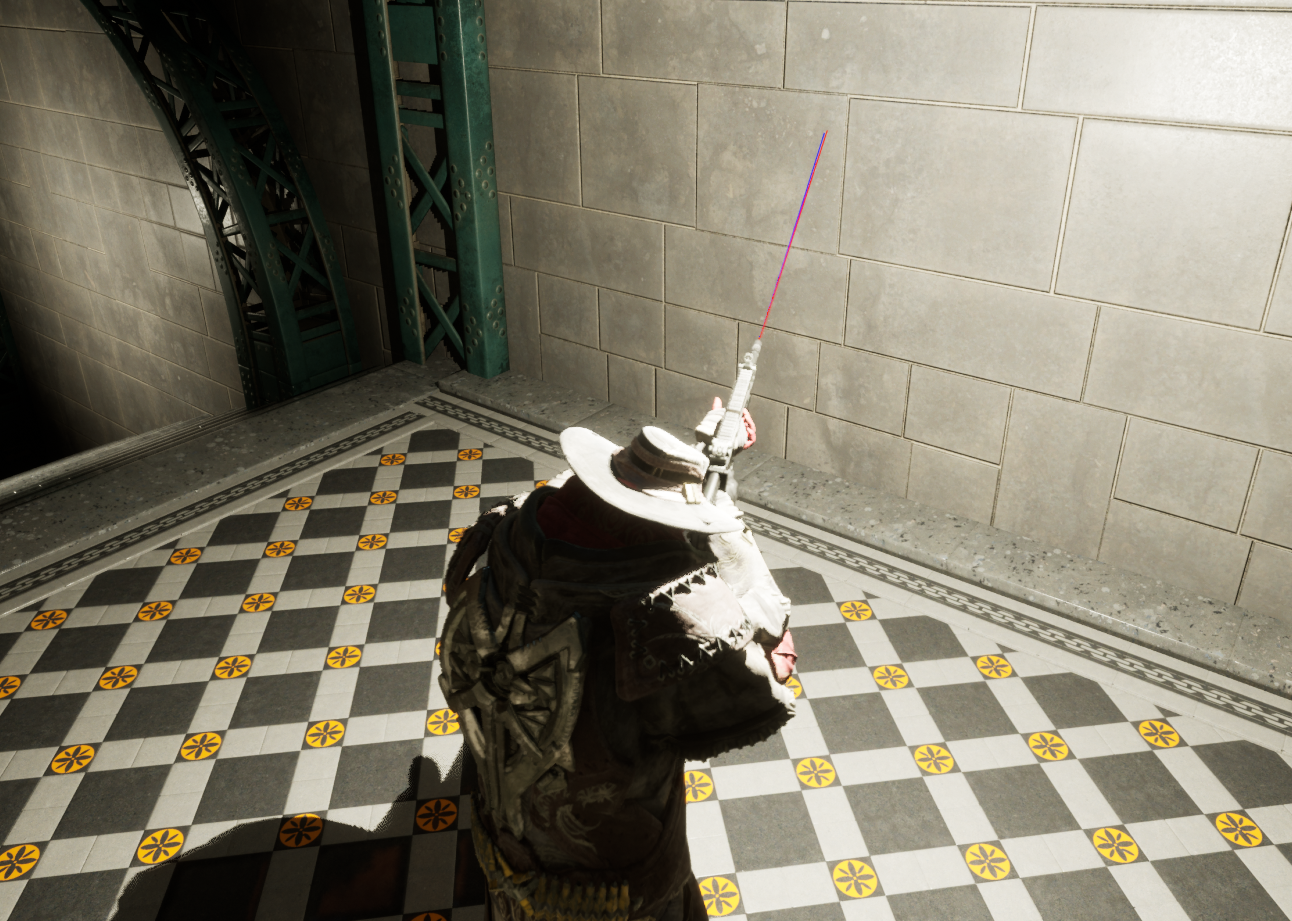

일치시켜준 후 모습

---
