언리얼 엔진의 위젯 시스템은 개발자들이 자신의 게임과 애플리케이션을 위한 맞춤형 사용자 인터페이스를 만들 수 있게 해주는 강력한 도구이다. 그것의 유연성과 다재다능성은 많은 언리얼 엔진 개발자들에게 게임 개발 과정의 필수적인 부분을 만든다.












Widget






Controller



Pawn이하부터



Pawn이 컨트롤러 소유x, Controlled Pawn = 빙의된 폰



컨트롤러는 움직여주는 역할. 캐릭터는 플레이어 컨드롤러에 빙의되어 움직인다. 여기서 움직여주는 역할은 플레이어 컨트롤러.



A Controller
A Player Controller A AI Controller A NPC Controller

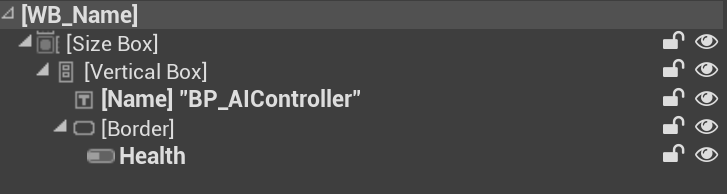

WB_Name 생성



  • Character(Player & Enemy)에 넣어줄 HealthPar를 생성한다.

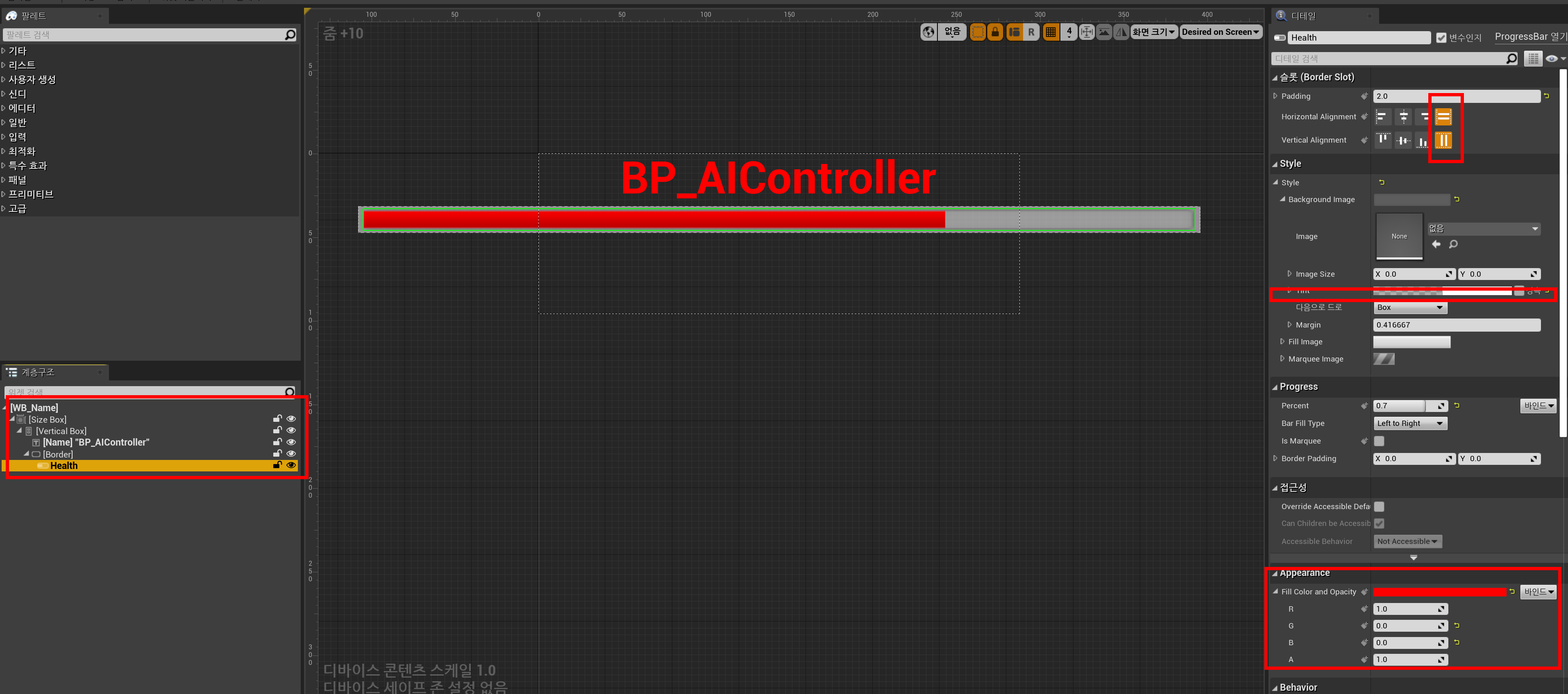

  • Progress Bar를 생성하여 Health라 이름 지어준다.

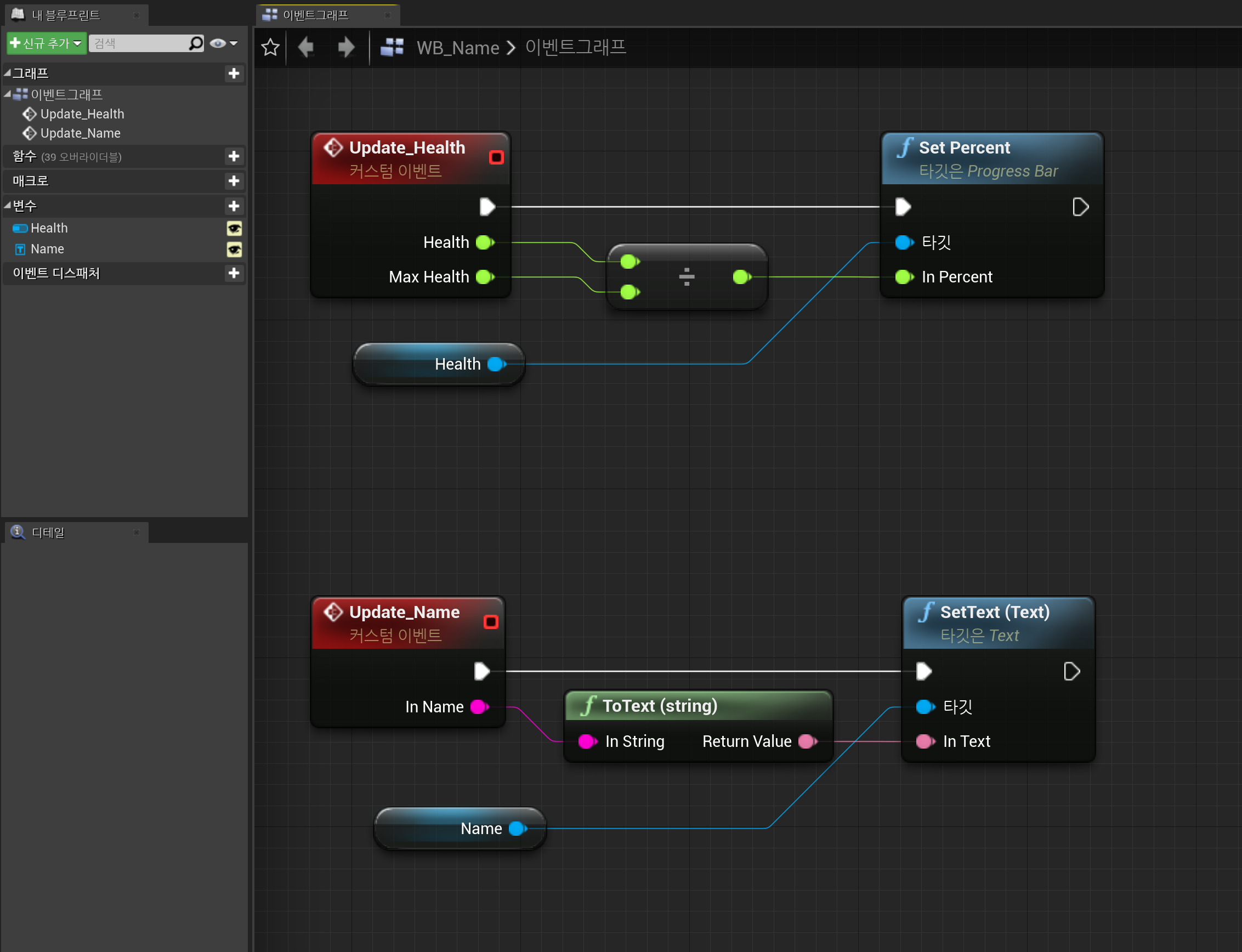

Event Graph

  • Update _Health 커스텀 이벤트 생성
    • 입력변수 생성: Health (float), Max Health (float)
    • Health를 Set Percent로 만들어 Health Bar 생성에 활용.
  • Update _Name 커스텀 이벤트 생성
    • 입력변수 생성: In Name (String)
    • SetText로 입력으로 들어온 In Name 출력
















BP_Enemy - HP Bar 넣기

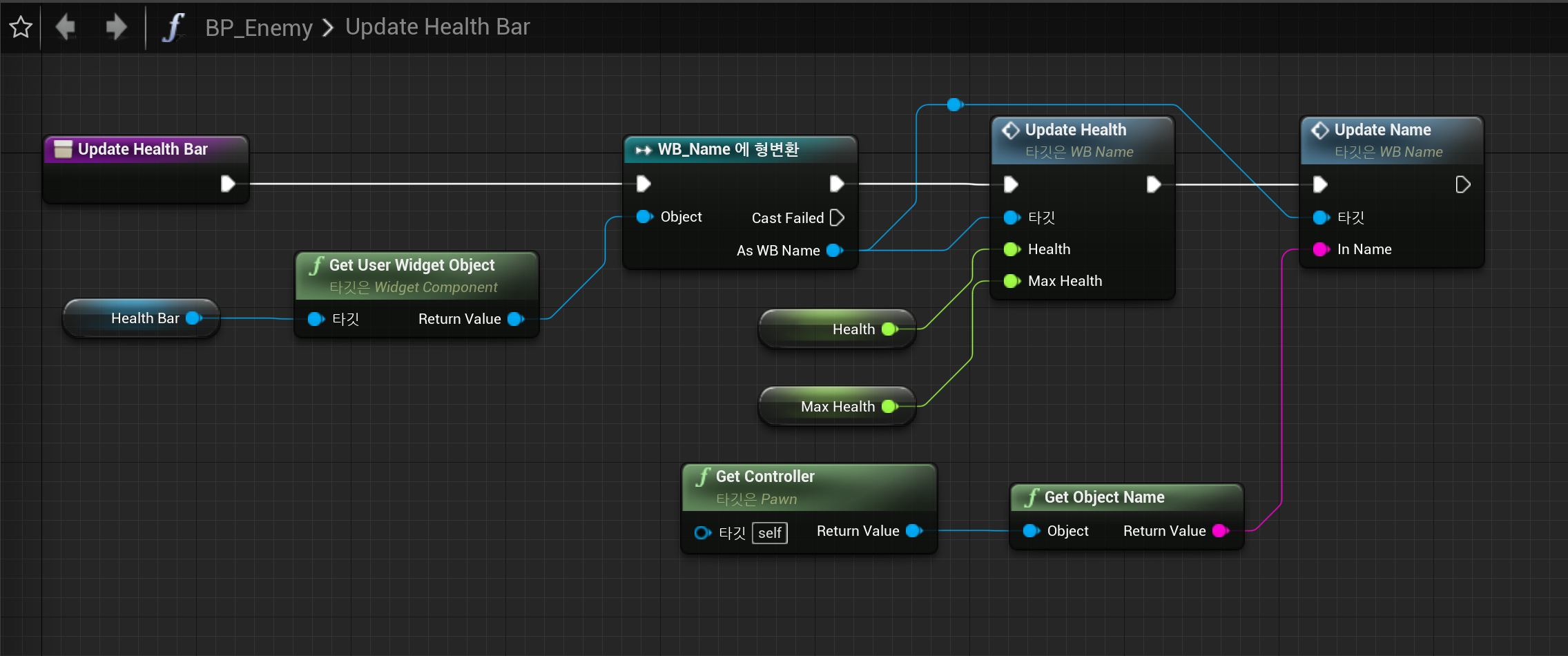

Update Health Bar 함수 생성

  • Update Health Bar 함수 생성
    • WB_Name에서 만든 커스텀이벤트 호출
      • Update Health 호출
      • Update Name 호출

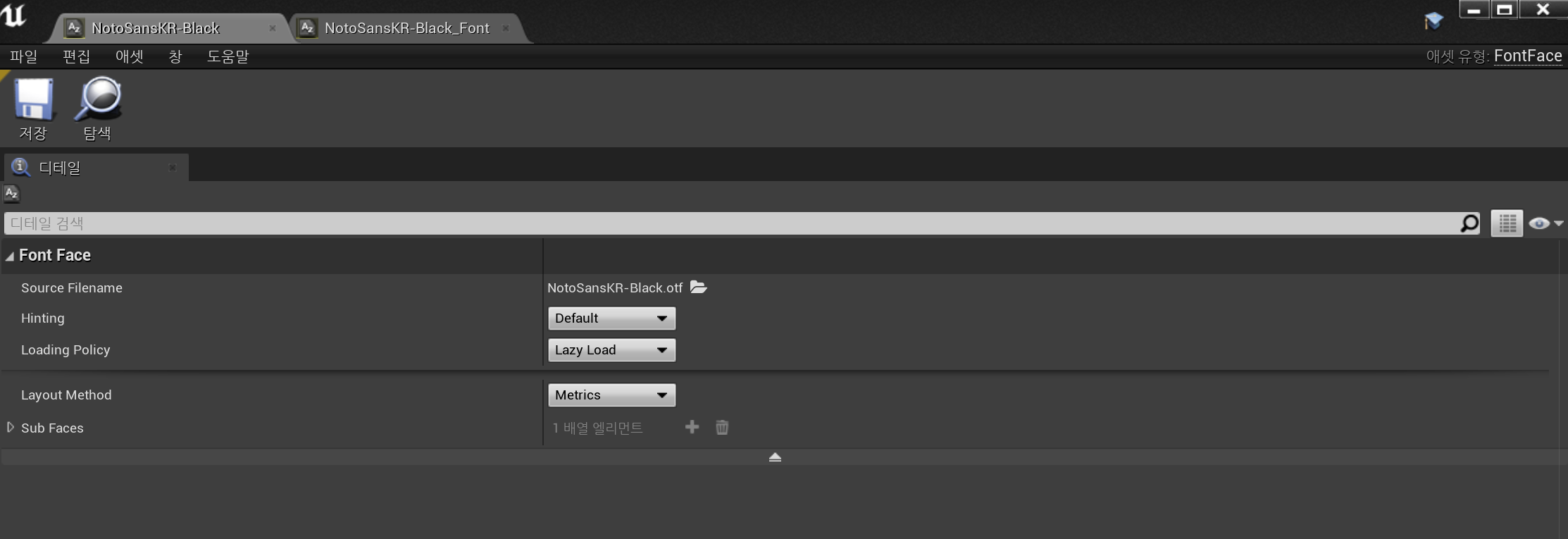

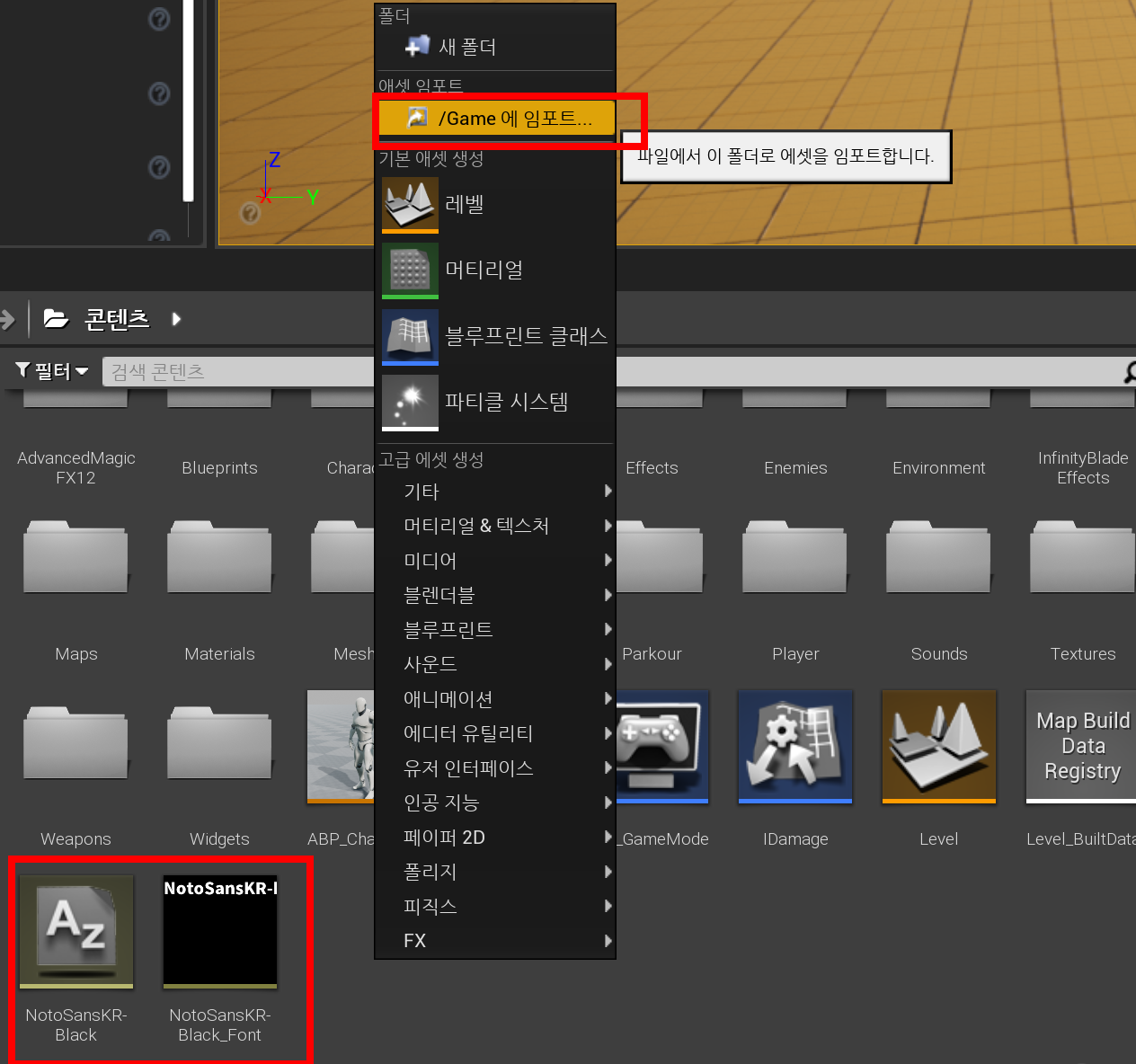

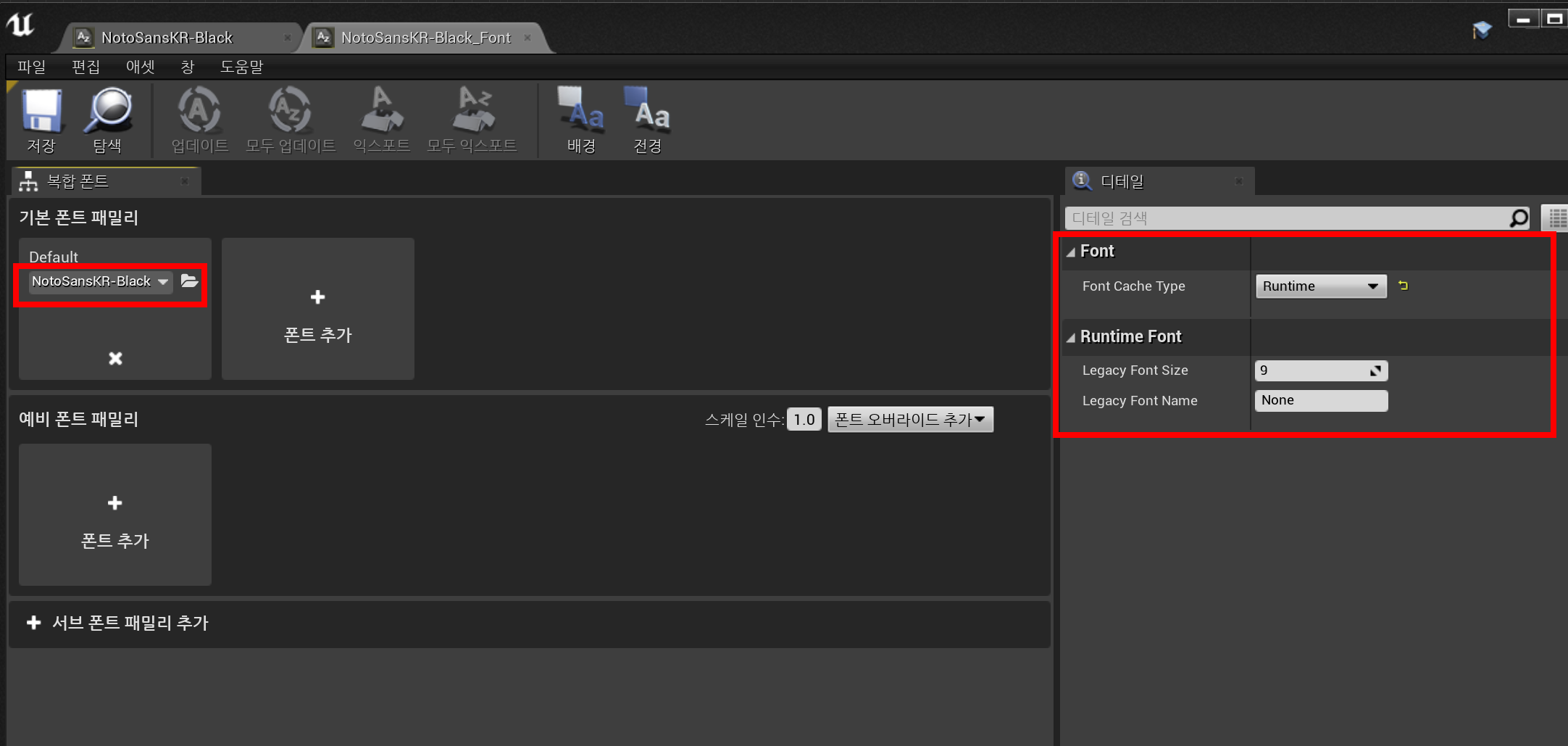

폰트 넣기
















ABP: Animation Blueprint
AN: Blueprint Class AnimNotify
ANS: Blueprint Class - AnimNotifyState

AO: Aim Offset

BP: Blueprint Class
BS: Blend Space

BF: Blueprint Function Library
CS: Matinee Camera Shake
E: Enum 열거형
DT: Data Table
F: 구조체

I: Blueprint Interface

WB: Widget Bluepprint



UE2212_02

  Level - LEVEL
ABP_Player
BP_GameMode
BF_Helper
IDamage

AdvancedMagicFX12
Materials
Meshes
Particles
Textures
Character Animation Bow
Common
Fist
Hammer
Parkour
Sword
Unarmed
Wizard
BlendSpaces BS_Bow
BS_Fist
BS_Hammer
BS_Sword

BS_Unarmed
BS_Wizard
Materials

MaterialLayers
M_UE4Man_Body
M_UE4Man_ChestLogo
Mesh SK_Mannequin
SK_MAnnequin_PhysicsAsset
Skel_Mannequin

Montages
Around Around_Montage
Bow AR_DrawBow_Montage
AR_ShootAndDraw_Montage
Common HitReaction_Move_Montage
HitReaction_Stop_Montage
Fist Fist_Attack_1_Montage
Fist_Attack_2_Montage
Fist_Attack_3_Montage
Fist_Hitted_Montage
Hammer Frank_RPG_2Hand_Combo01_1_Montage
Frank_RPG_2Hand_Combo01_2_Montage
Frank_RPG_2Hand_Combo01_3_Montage
Frank_RPG_2Hand_Combo01_4_Montage
Parkour Run_Climb_Montage
Sword Draw_Sword_Montage
Sword_Attack_1_Montage
Sword_Attack_2_Montage
Sword_Attack_3_Montage
Warp Warp_Montage
Enemy_DeadFall_Montage
HitReaction_Montage

Textures UE4_LOGO_CARD
UE4_Mannequin__normals
UE4_Mannequin_MAT_MASKA
UE4Man_Logo_N
Weapons Elven Bow
Greate Hammer
Sword
Component EStateType
MovingComponent
StateComponent
WeaponComponent
FeetComponent
TargetComponent

Effects P_Cube_Mesh_Test
P_Genno_Weapon_Lightning_01

Enemies BP_Enemy
Environment
Materials Textures
Meshes
Obstacle
InfinityBladeEffects
Effects
FX_Combat_Base
FX_Materials
FX_Meshes
FX_Monsters
FX_Textures
FX_Textures_IB
Masters
Materials M_Mesh
M_White_Inst
M_Red_Inst
M_Green_Inst
M_Blue_Inst
M_UE4Man_Body_Inst
M_UE4Man_ChesLogo_Inst

Meshes Cone_2
Cube_2
Cylinder_2
Sphere_2

Notifies ANS_Equip
ANS_Combo
ANS_Collision
AN_BeginAction
AN_EndAction
AN_CameraShake
AN_End_BowString
AN_EndParkour

Parkour EParkourArrowType
EParkourType
FParkourData
ParkourComponent
ParkourData

Player BP_Player
FZoomData

Sounds S_BGM
S_HitPunch
S_OneHand_Hit

Textures Crosshair
T_Around
T_Black
T_Bow
T_Fireball
T_Fist
T_Hammer
T_Sword
T_Warp



Weapons
Around Around_FireBall
Around_FireBall1
Around_IceBall
Around_IceBall1
DT_DoAction_Around
DT_Equip_Around
DT_HitData_Around
Skill_Around
Weapon_Around

Bow AO_Aim
Curve_Aim
DT_DoAction_Bow

DT_Equip_Bow
DT_HitData_Bow
FAimData
Skill_Aim
Skill_Arrow
Weapon_Bow


FireBall DT_DoAction_FireBall
DT_Equip_FireBall
DT_HitData_FireBall

Skill_FireBall
Weapon_FireBall

Fist Combo_Fist - Blueprint Class Actor Weapon_Combo 상속
CS_Fist
DT_DoAction_Fist

DT_Equip_Fist
DT_HitData_Fist

Hammer Combo_Fist - Blueprint Class Actor Weapon_Combo 상속
CS_Hammer
DT_DoAction_Hammer
DT_Equip_Hammer
DT_HitData_Hammer


Sword Combo_Sword - Blueprint Class Actor Weapon_Combo 상속
CS_Sword
DT_DoAction_Sword
DT_Equip_Sword
DT_HitData_Sword

Warp Weapon_Warp -  Blueprint Class Actor Weapon 상속
DT_DoAction_Warp

DT_Equip_Warp

EWeaponType
FDoActionData
FEquipData
FHitData
Weapon - Blueprint Class Actor
Weapon_Combo - Blueprint Class Actor Weapon 상속
M_Weapon
Skill

Widget WB_CrossHair
WB_Menu
WB_MenuButton
WB_Name
