[UE] StaticMesh

플러그인 시스템을 통해 개발자는 Unreal Editor 내에서 StaticMesh에 적용할 수 있는 새로운 도구, 수정자 및 렌더링 옵션을 생성할 수 있으며 이러한 새로운 기능을 다른 개발자 또는 더 넓은 커뮤니티와 쉽게 공유할 수 있다. StaticMesh 플러그인을 만들려면 개발자는 먼저 Unreal의 Asset Editor를 사용하여 수행할 수 있는 새 자산 유형을 정의해야 한다. 이 새로운 자산 유형은 새로운 재료 또는 충돌 모양과 같은 사용자 정의 속성 및 기능으로 확장될 수 있다. 플러그인이 생성되면 다른 프로젝트에서 사용할 수 있도록 패키징 및 배포할 수 있으며, 개발자는 언리얼 에디터의 사용자 인터페이스를 통해 자신의 StaticMesh에 새 기능을 쉽게 추가할 수 있다. 전반적으로 Unreal Engine의 StaticMesh 플러그인 시스템은 개발자가 엔진의 핵심 기능을 커스터마이즈하여 특정 요구 사항을 충족하고 사용자를 위해 보다 매력적이고 몰입감 있는 경험을 생성할 수 있는 강력하고 유연한 방법을 제공한다.


Plugins
	Example
		Example.Build.cs ExampleConsoleCommand.h .cpp ExampleDebuggerCategory.h .cpp ExampleModule.h .cpp StaticMesh_Detail.h .cpp 생성
Source
		Utilities
		CHelper.h 추가 CLog.h .cpp 추가
		Global.h 추가 CStaticMesh.h .cpp 생성 .Build.cs
		.uproject

Source에 Global.h와 Utilities(CHelper, CLog)폴더 추가하기

Global.h 가져오기

이전에 만들었던 Global.h를 가져와서 추가한다.

Global.h

 #pragma once

#include "DrawDebugHelpers.h"

#include "Kismet/KismetSystemLibrary.h"
#include "Kismet/KismetMathLibrary.h"
#include "Kismet/GameplayStatics.h"

#include "Utilities/CHelpers.h"
#include "Utilities/CLog.h"

Utilities 폴더 가져오기 - CHelpers.h, CLog.h .cpp

이전에 만들었던 Utilites 폴더를 가져와서 추가한다.

Utilities 폴더 안에는 CHelpers.h, CLog.h .cpp가 있다.

해당 코드들의 변경사항은 없다.

CHelpers.h

 #pragma once

#include "CoreMinimal.h"

#define CheckTrue(x) { if(x == true) return; }
#define CheckTrueResult(x, y) { if(x == true) return y; }

#define CheckFalse(x) { if(x == false) return;}
#define CheckFalseResult(x, y) { if(x == false) return y;}

#define CheckNull(x) { if(x == nullptr) return;}
#define CheckNullResult(x, y) { if(x == nullptr) return y;}


#define CreateTextRender()\
{\
	CHelpers::CreateComponent<UTextRenderComponent>(this, &Text, "Tex", Root);\
	Text->SetRelativeLocation(FVector(0, 0, 100));\
	Text->SetRelativeRotation(FRotator(0, 180, 0));\
	Text->SetRelativeScale3D(FVector(2));\
	Text->TextRenderColor = FColor::Red;\
	Text->HorizontalAlignment = EHorizTextAligment::EHTA_Center;\
	Text->Text = FText::FromString(GetName().Replace(L"Default__", L""));\
}


class U2212_05_API CHelpers
{
public:
	template<typename T>
	static void CreateComponent(AActor* InActor, T** OutComponent, FName InName, USceneComponent* InParent = nullptr, FName InSocketName = NAME_None)
	{
		*OutComponent = InActor->CreateDefaultSubobject<T>(InName);

		if (!!InParent)
		{
			(*OutComponent)->SetupAttachment(InParent, InSocketName); //이렇게 사용하면 Socket Name에 _를 사용하면 안 된다.

			return;
		}

		InActor->SetRootComponent(*OutComponent);
	}

	//CreateActorComponent 추가
	template<typename T>
	static void CreateActorComponent(AActor* InActor, T** OutComponent, FName InName)
	{
		*OutComponent = InActor->CreateDefaultSubobject<T>(InName);
	}

	template<typename T>
	static void GetAsset(T** OutObject, FString InPath)
	{
		ConstructorHelpers::FObjectFinder<T> asset(*InPath);
		*OutObject = asset.Object;
	}

	template<typename T>
	static void GetAssetDynamic(T** OutObject, FString InPath)
	{
		*OutObject = Cast<T>(StaticLoadObject(T::StaticClass(), nullptr, *InPath));
	}

	template<typename T>
	static void GetClass(TSubclassOf<T>* OutClass, FString InPath)
	{
		ConstructorHelpers::FClassFinder<T> asset(*InPath);
		*OutClass = asset.Class;
	}

	template<typename T>
	static T* FindActor(UWorld* InWorld)
	{
		for (AActor* actor : InWorld->GetCurrentLevel()->Actors)
		{
			if (!!actor && actor->IsA<T>())
				return Cast<T>(actor);
		}

		return nullptr;
	}

	template<typename T>
	static void FindActors(UWorld* InWorld, TArray<T*>& OutActors)
	{
		for (AActor* actor : InWorld->GetCurrentLevel()->Actors)
		{
			if (!!actor && actor->IsA<T>())
				OutActors.Add(Cast<T>(actor));
		}
	}

	template<typename T>
	static T* GetComponent(AActor* InActor)
	{
		return Cast<T>(InActor->GetComponentByClass(T::StaticClass()));
	}

	template<typename T>
	static T* GetComponent(AActor* InActor, const FString& InName)
	{
		TArray<T*> components;
		InActor->GetComponents<T>(components);

		for (T* component : components)
		{
			if (component->GetName() == InName)
				return component;
		}

		return nullptr;
	}

	static void AttachTo(AActor* InActor, USceneComponent* InParent, FName InSocketName)
	{
		InActor->AttachToComponent(InParent, FAttachmentTransformRules(EAttachmentRule::KeepRelative, true), InSocketName);
	}
};

CLog.h

 #pragma once
#include "CoreMinimal.h"

#define LogLine(){ CLog::Log(__FILE__, __FUNCTION__, __LINE__); }
#define PrintLine(){ CLog::Print(__FILE__, __FUNCTION__, __LINE__); }

class U2212_05_API CLog
{
public:
	static void Log(int32 InValue);
	static void Log(float InValue);
	static void Log(const FString& InValue);
	static void Log(const FVector& InValue);
	static void Log(const FRotator& InValue);
	static void Log(const UObject* InValue);
	static void Log(const FString& InFileName, const FString& InFuncName, int32 InLineNumber);

	static void Print(int32 InValue, int32 InKey = -1, float InDuration = 10, FColor InColor = FColor::Blue);
	static void Print(float InValue, int32 InKey = -1, float InDuration = 10, FColor InColor = FColor::Blue);
	static void Print(const FString& InValue, int32 InKey = -1, float InDuration = 10, FColor InColor = FColor::Blue);
	static void Print(const FVector& InValue, int32 InKey = -1, float InDuration = 10, FColor InColor = FColor::Blue);
	static void Print(const FRotator& InValue, int32 InKey = -1, float InDuration = 10, FColor InColor = FColor::Blue);
	static void Print(const UObject* InValue, int32 InKey = -1, float InDuration = 10, FColor InColor = FColor::Blue);
	static void Print(const FString& InFileName, const FString& InFuncName, int32 InLineNumber);
};

CLog.cpp

 #include "Utilities/CLog.h"
#include "Engine.h"

DEFINE_LOG_CATEGORY_STATIC(GP, Display, All)

void CLog::Log(int32 InValue)
{
	//GLog->Log("GP", ELogVerbosity::Display, FString::FromInt(InValue));
	UE_LOG(GP, Display, L"%d", InValue);
}

void CLog::Log(float InValue)
{
	UE_LOG(GP, Display, L"%f", InValue);
}

void CLog::Log(const FString & InValue)
{
	UE_LOG(GP, Display, L"%s", *InValue);
}

void CLog::Log(const FVector & InValue)
{
	UE_LOG(GP, Display, L"%s", *InValue.ToString());
}

void CLog::Log(const FRotator & InValue)
{
	UE_LOG(GP, Display, L"%s", *InValue.ToString());
}

void CLog::Log(const UObject * InValue)
{
	FString str;

	if (!!InValue)
		str.Append(InValue->GetName());

	str.Append(!!InValue ? " Not Null" : "Null");

	UE_LOG(GP, Display, L"%s", *str);
}

void CLog::Log(const FString & InFileName, const FString & InFuncName, int32 InLineNumber)
{
	//C:\\Test\\Test.cpp

	int32 index = 0, length = 0;
	InFileName.FindLastChar(L'\\', index);

	length = InFileName.Len() - 1;
	FString fileName = InFileName.Right(length - index);

	UE_LOG(GP, Display, L"%s, %s, %d", *fileName, *InFuncName, InLineNumber);
}

void CLog::Print(int32 InValue, int32 InKey, float InDuration, FColor InColor)
{
	GEngine->AddOnScreenDebugMessage(InKey, InDuration, InColor, FString::FromInt(InValue));
}

void CLog::Print(float InValue, int32 InKey, float InDuration, FColor InColor)
{
	GEngine->AddOnScreenDebugMessage(InKey, InDuration, InColor, FString::SanitizeFloat(InValue));
}

void CLog::Print(const FString & InValue, int32 InKey, float InDuration, FColor InColor)
{
	GEngine->AddOnScreenDebugMessage(InKey, InDuration, InColor, InValue);
}

void CLog::Print(const FVector & InValue, int32 InKey, float InDuration, FColor InColor)
{
	GEngine->AddOnScreenDebugMessage(InKey, InDuration, InColor, InValue.ToString());
}

void CLog::Print(const FRotator & InValue, int32 InKey, float InDuration, FColor InColor)
{
	GEngine->AddOnScreenDebugMessage(InKey, InDuration, InColor, InValue.ToString());
}

void CLog::Print(const UObject * InValue, int32 InKey, float InDuration, FColor InColor)
{
	FString str;

	if (!!InValue)
		str.Append(InValue->GetName());

	str.Append(!!InValue ? " Not Null" : "Null");

	GEngine->AddOnScreenDebugMessage(InKey, InDuration, InColor, str);
}

void CLog::Print(const FString& InFileName, const FString& InFuncName, int32 InLineNumber)
{
	int32 index = 0, length = 0;
	InFileName.FindLastChar(L'\\', index);

	length = InFileName.Len() - 1;
	FString fileName = InFileName.Right(length - index);

	FString str = FString::Printf(L"%s, %s, %d", *fileName, *InFuncName, InLineNumber);
	GEngine->AddOnScreenDebugMessage(-1, 10, FColor::Blue, str);
}

U2212_05 수정하기

2212_05.uproject

U2212_05.Build.cs

U2212_05.Build.cs

 // Copyright Epic Games, Inc. All Rights Reserved.

using UnrealBuildTool;

public class U2212_05 : ModuleRules
{
	public U2212_05(ReadOnlyTargetRules Target) : base(Target)
	{
		PCHUsage = PCHUsageMode.UseExplicitOrSharedPCHs;


        PrivateIncludePaths.Add(ModuleDirectory);

        PublicDependencyModuleNames.Add("Core");

        PrivateDependencyModuleNames.Add("CoreUObject");
        PrivateDependencyModuleNames.Add("Engine");
        PrivateDependencyModuleNames.Add("InputCore");
        PrivateDependencyModuleNames.Add("HeadMountedDisplay");
        PrivateDependencyModuleNames.Add("NavigationSystem");
        PrivateDependencyModuleNames.Add("AIModule");
    }
}

Plugin -> Game의 private Module은 인식이 안 된다.

U22212_05/CstaticMesh

Source/U2212_05는 ModuleDirectory

보통 private으로 만들고 필요한것만 public으로 연다.

Plugins - Example - Source - Example - Example.Build.cs

플러그인쪽에 있는 아래의 코드와 U2212_05쪽에 있는 위의 코드의 차이를 비교해보자.

Example.Build.cs

Example.Build.cs

 using UnrealBuildTool;

public class Example : ModuleRules
{
	public Example(ReadOnlyTargetRules Target) : base(Target) //public은 외부에 공개
	{
		PCHUsage = ModuleRules.PCHUsageMode.UseExplicitOrSharedPCHs;

        PublicIncludePaths.Add(ModuleDirectory);

        PublicDependencyModuleNames.Add("Core");

        PrivateDependencyModuleNames.Add("U2212_05"); //본인 모델은 private

        PrivateDependencyModuleNames.Add("CoreUObject");
        PrivateDependencyModuleNames.Add("Engine");
        PrivateDependencyModuleNames.Add("Slate");
        PrivateDependencyModuleNames.Add("SlateCore");
        PrivateDependencyModuleNames.Add("GameplayDebugger");
    }
}

CStaticMesh 생성

새 C++ 클래스 - Actor - CStaticMes 생성 (직렬화 될 것이기 때문에 게임쪽에서 만든다)

CStaticMesh.h

 #pragma once
#include "CoreMinimal.h"
#include "GameFramework/Actor.h"
#include "CStaticMesh.generated.h"

UCLASS()
class U2212_05_API ACStaticMesh : public AActor
{
	GENERATED_BODY()

private:
	UPROPERTY(VisibleAnywhere, Category = "Material")
		class UMaterialInstanceConstant* Material;

private:
	UPROPERTY(VisibleAnywhere)
		class UStaticMeshComponent* Mesh;

public:
	ACStaticMesh();

protected:
	virtual void BeginPlay() override;
};

변수 생성

class UMaterialInstanceConstant* Material;
class UStaticMeshComponent* Mesh;

CStaticMesh.cpp

 #include "CStaticMesh.h"
#include "Global.h"
#include "Components/StaticMeshComponent.h"
#include "Materials/MaterialInstanceConstant.h"

ACStaticMesh::ACStaticMesh()
{
	CHelpers::CreateComponent<UStaticMeshComponent>(this, &Mesh, "Mesh");

	UStaticMesh* mesh;
	CHelpers::GetAsset<UStaticMesh>(&mesh, "StaticMesh'/Game/MatineeCam_SM.MatineeCam_SM'");
	Mesh->SetStaticMesh(mesh);

	CHelpers::GetAsset<UMaterialInstanceConstant>(&Material, "MaterialInstanceConstant'/Game/M_StaticMesh_Inst.M_StaticMesh_Inst'");
	Mesh->SetMaterial(0, Material);
}

void ACStaticMesh::BeginPlay()
{
	Super::BeginPlay();
}

Matinee Camera 생성

CHelpers::GetAsset<UStaticMesh>(&mesh, "StaticMesh'/Game/MatineeCam_SM.MatineeCam_SM'");

Matinee Camera 머테리얼 지정

CHelpers::GetAsset<UMaterialInstanceConstant>(&Material, "MaterialInstanceConstant'/Game /M_StaticMesh_Inst.M_StaticMesh_Inst'");

Matinee Camera로 사용할 StaticMesh를 복사하여 생성 후 콘텐츠 폴더로 이동

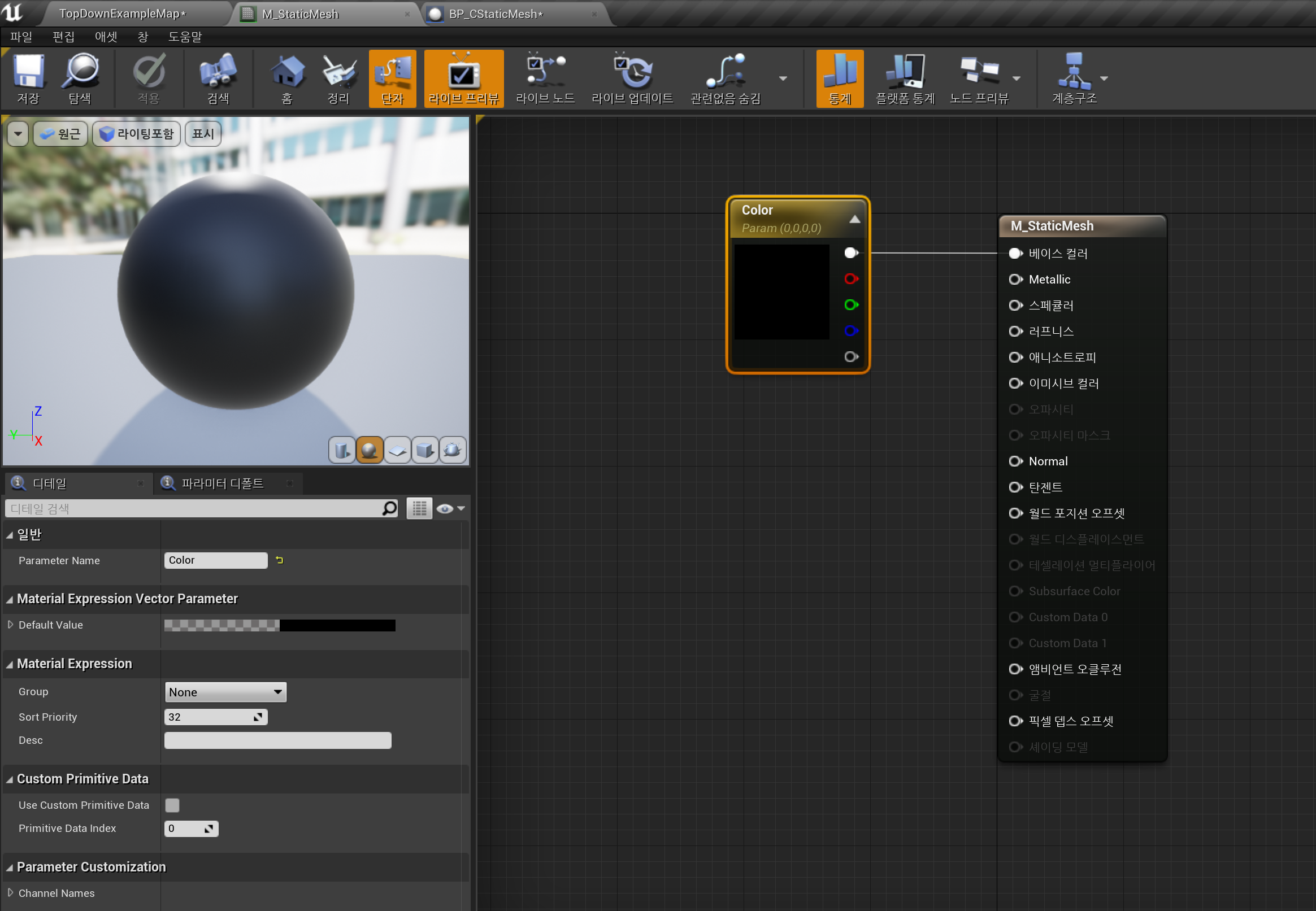

Matinee Camera에 사용할 머테리얼 생성

CStaticMesh 기반 블루프린트 생성 - BP_CStaticMesh 생성

Plugin 부분

StaticMesh_Detail 생성

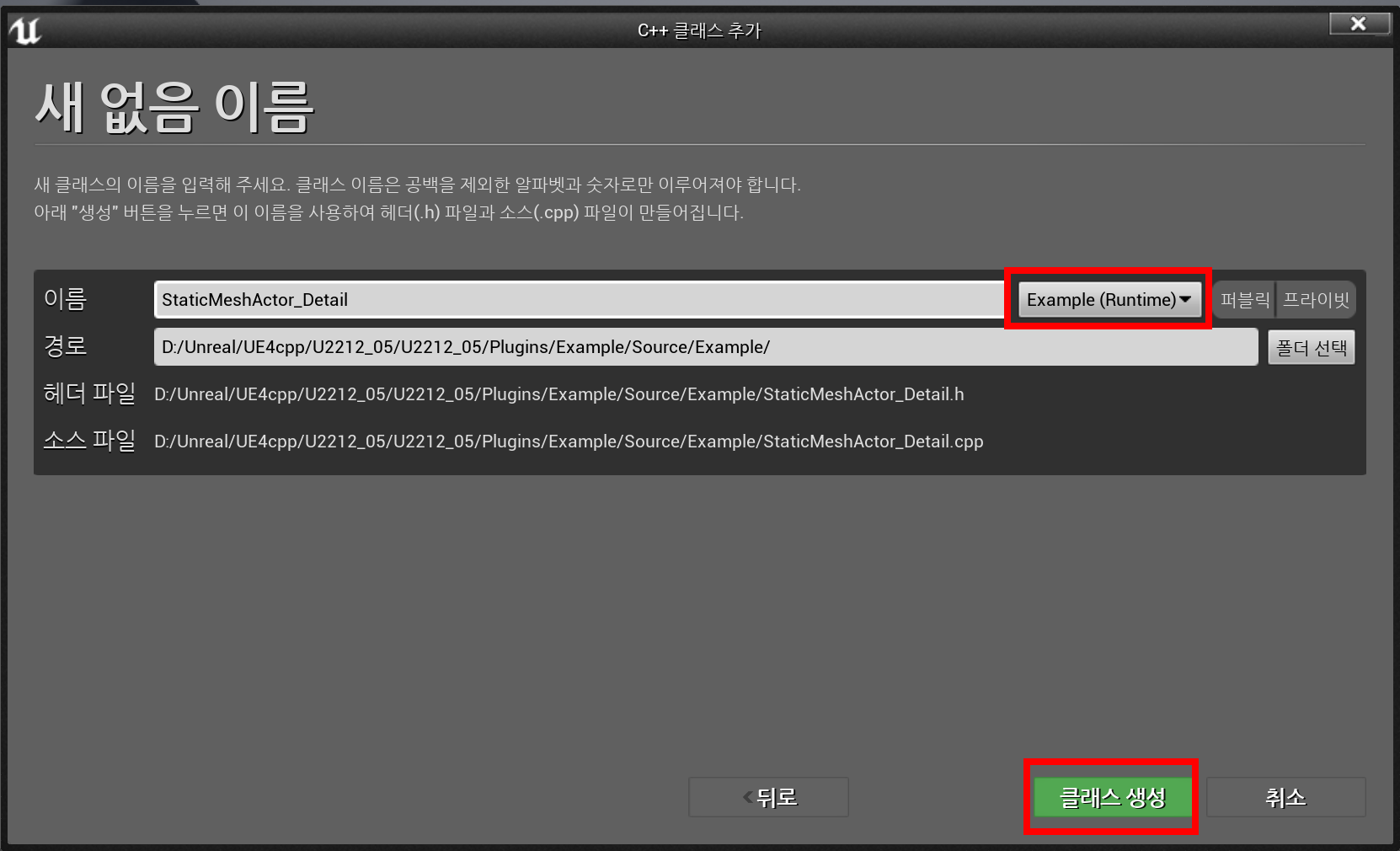

새 C++ 클래스 - 없음 - StaticMesh_Detail 생성

StaticMesh_Detail.h

 #pragma once

#include "CoreMinimal.h"
#include "IDetailCustomization.h"

class EXAMPLE_API FStaticMesh_Detail : public IDetailCustomization //IDetailCustomization로부터 상속받는다.
{
public:
	static TSharedRef<IDetailCustomization> MakeInstance();

public:
	void CustomizeDetails(IDetailLayoutBuilder& DetailBuilder) override;

private:
	FReply OnClicked_Paint();
};

StaticMesh_Detail.cpp

 #include "StaticMesh_Detail.h"
#include "DetailLayoutBuilder.h"
#include "DetailCategoryBuilder.h"
#include "DetailWidgetRow.h"

TSharedRef<IDetailCustomization> FStaticMesh_Detail::MakeInstance()
{
	return MakeShareable(new FStaticMesh_Detail());
}

void FStaticMesh_Detail::CustomizeDetails(IDetailLayoutBuilder& DetailBuilder)
{

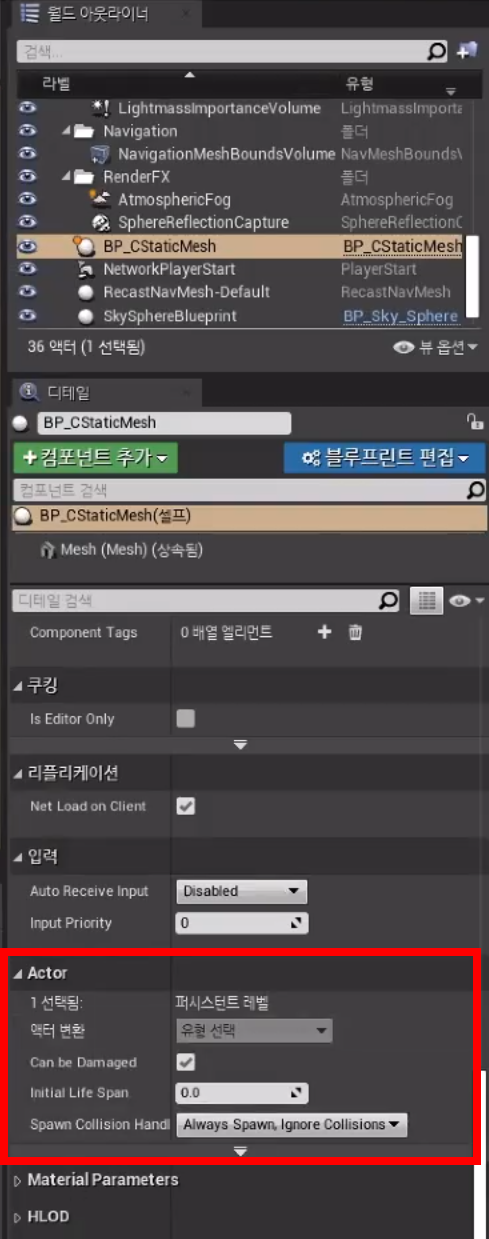

	IDetailCategoryBuilder& actor = DetailBuilder.EditCategory("Actor");

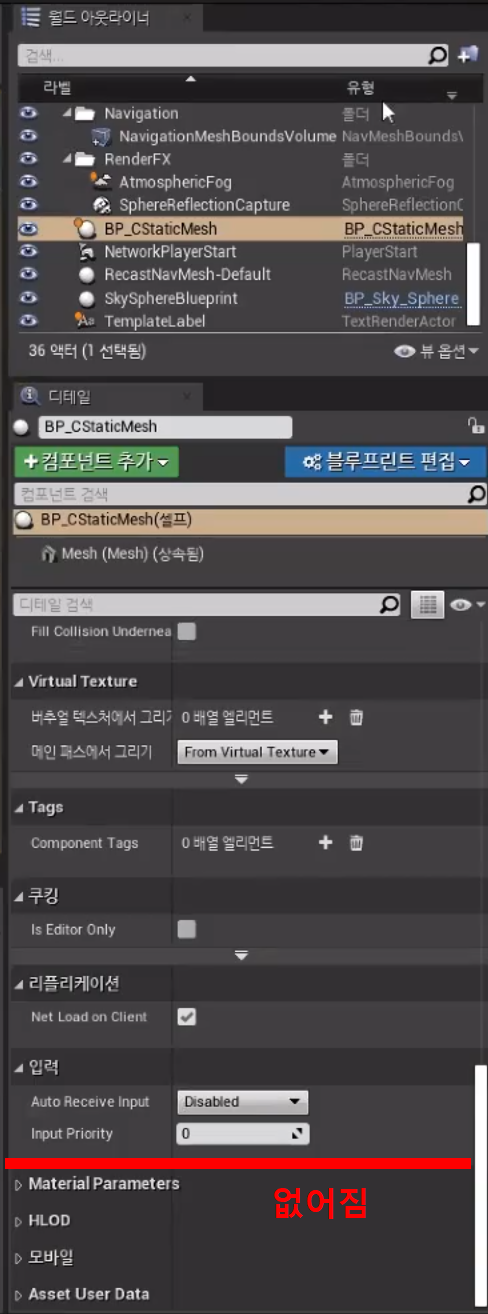

	actor.SetCategoryVisibility(false); //actor 카테고리를 숨긴다.

	IDetailCategoryBuilder& lighting = DetailBuilder.EditCategory("Lighting");

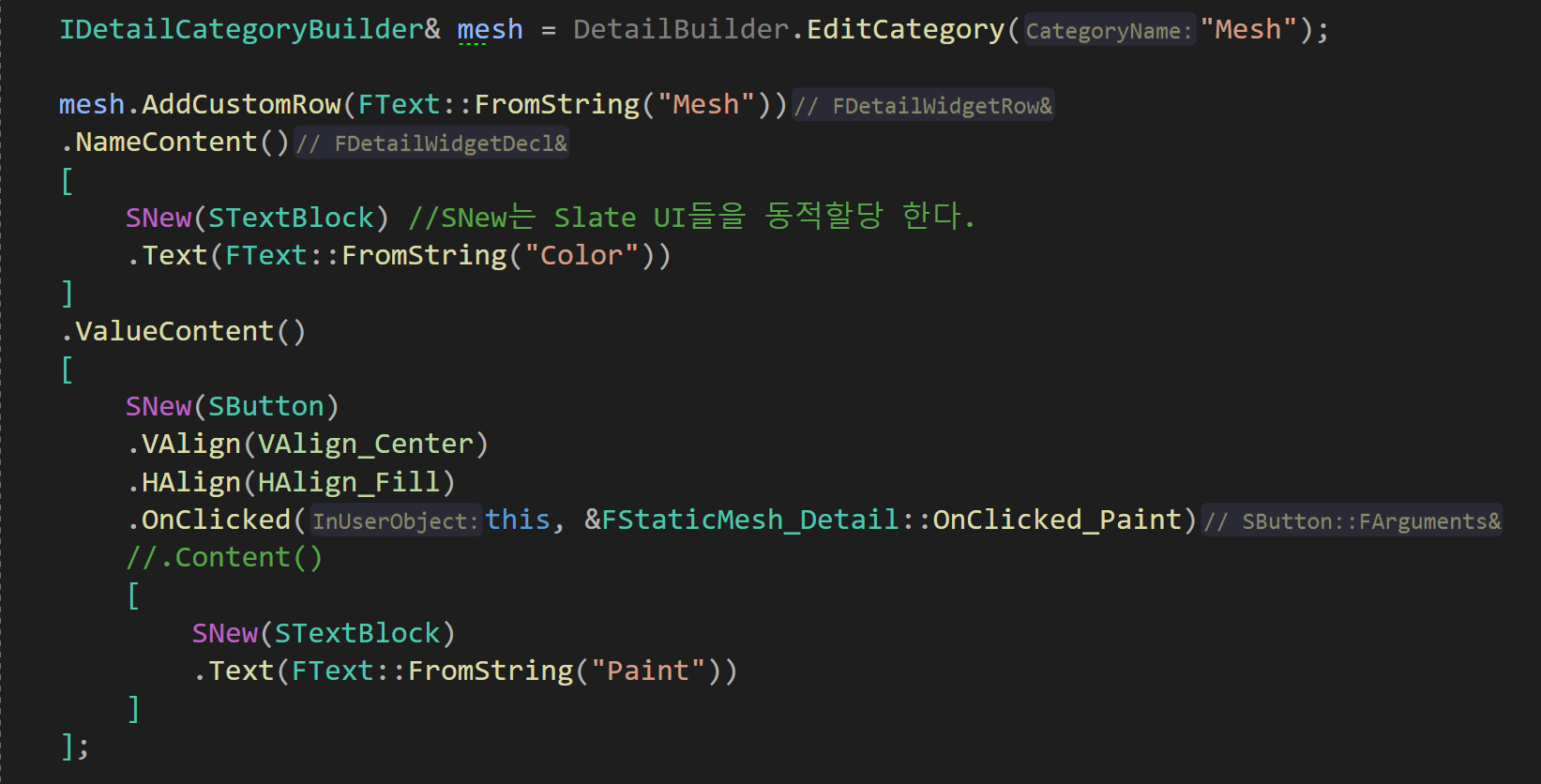

	IDetailCategoryBuilder& mesh = DetailBuilder.EditCategory("Mesh");

	mesh.AddCustomRow(FText::FromString("Mesh"))
	.NameContent()
	[
		SNew(STextBlock) //SNew는 Slate UI들을 동적할당 한다.
		.Text(FText::FromString("Color"))
	];

}

"AddCustomRow"는 개발자가 주어진 위젯에 커스텀 행을 추가할 수 있게 해주는 언리얼 엔진의 기능이다. 이 기능은 엔진의 기본 위젯에서 제공하는 것 이상의 추가 기능이 필요한 사용자 정의 편집기 패널 또는 사용자 인터페이스 요소를 생성하는 데 자주 사용된다.

"AddCustomRow"를 사용하려면 먼저 행을 추가할 위젯 컨테이너의 새 인스턴스를 생성해야 한다. 컨테이너가 있으면 "AddCustomRow" 함수를 호출하고 컨테이너에 대한 참조와 새 행을 생성하는 데 사용할 위임 함수를 전달할 수 있다.

대리자 함수는 행의 실제 콘텐츠를 생성하는 역할을 담당하며 여기에는 필요한 위젯 또는 사용자 지정 논리의 조합이 포함될 수 있다. 행이 생성되면 컨테이너에 추가되고 화면에 표시된다.

actor.SetCategoryVisibility(false) 적용 전후

StaticMesh_Detail.cpp

 #include "StaticMesh_Detail.h"
#include "DetailLayoutBuilder.h"
#include "DetailCategoryBuilder.h"
#include "DetailWidgetRow.h"

TSharedRef<IDetailCustomization> FStaticMesh_Detail::MakeInstance()
{
	return MakeShareable(new FStaticMesh_Detail());
}

void FStaticMesh_Detail::CustomizeDetails(IDetailLayoutBuilder& DetailBuilder)
{
	IDetailCategoryBuilder& actor = DetailBuilder.EditCategory("Actor");
	//actor.SetCategoryVisibility(false); //actor 카테고리를 숨긴다.

	TArray<TSharedRef<IPropertyHandle>> handles;
	actor.GetDefaultProperties(handles);

	for(TSharedRef<IPropertyHandle> handle : handles)
	{
		// GLog->Log(handle->GetProperty()->GetName());
		// GLog->Log(handle->GetProperty()->GetPathName());
		// GLog->Log(handle->GetProperty()->GetFullName());

		if (handle->GetProperty()->GetName().Compare("bCanBeDamaged") == 0)
			DetailBuilder.HideProperty(handle); //해당 조건이면 handle를 숨겨준다.(=actor에 있는 bCanBeDamaged를 숨겨준다.
	}

	IDetailCategoryBuilder& mesh = DetailBuilder.EditCategory("Mesh");

	mesh.AddCustomRow(FText::FromString("Mesh"))
	.NameContent()
	[
		SNew(STextBlock) //SNew는 Slate UI들을 동적할당 한다.
		.Text(FText::FromString("Color"))
	]
	.ValueContent()
	[
		SNew(SButton)
		.VAlign(VAlign_Center)
		.HAlign(HAlign_Fill)
		.OnClicked(this, &FStaticMesh_Detail::OnClicked_Paint)
		//.Content()
		[
			SNew(STextBlock)
			.Text(FText::FromString("Paint"))
		]
	];

}

FReply FStaticMesh_Detail::OnClicked_Paint()
{

	return FReply::Handled();
}

'⭐ Unreal Engine > UE Plugin - Basic' 카테고리의 다른 글

[UE] Plugin (Save StaticMesh & RenderData, LOD) (0)	2023.04.12
[UE] Plugin (StaticMesh Detail) (0)	2023.04.07
[UE] Console Command (0)	2023.04.05
[UE] Console, DrawDebugLine (0)	2023.04.04
[UE] Plugin, Slate UI (0)	2023.04.03

내 블로그 - 관리자 홈 전환	`Q` `Q`
새 글 쓰기	`W` `W`

글 수정 (권한 있는 경우)	`E` `E`
댓글 영역으로 이동	`C` `C`

이 페이지의 URL 복사	`S` `S`
맨 위로 이동	`T` `T`
티스토리 홈 이동	`H` `H`
단축키 안내	`Shift` + `/` `⇧` + `/`

[UE] StaticMesh

Source에 Global.h와 Utilities(CHelper, CLog)폴더 추가하기

Global.h 가져오기

Utilities 폴더 가져오기 - CHelpers.h, CLog.h .cpp

U2212_05 수정하기

2212_05.uproject

U2212_05.Build.cs

Example.Build.cs

CStaticMesh 생성

Plugin 부분

StaticMesh_Detail 생성

'⭐ Unreal Engine > UE Plugin - Basic' 카테고리의 다른 글

댓글

이 글 공유하기

티스토리툴바

단축키

내 블로그

블로그 게시글

모든 영역

Source에 Global.h와 Utilities(CHelper, CLog)폴더 추가하기

Global.h 가져오기

Utilities 폴더 가져오기 - CHelpers.h, CLog.h .cpp

U2212_05 수정하기

2212_05.uproject

U2212_05.Build.cs

Example.Build.cs

CStaticMesh 생성

Plugin 부분

StaticMesh_Detail 생성

'⭐ Unreal Engine > UE Plugin - Basic' 카테고리의 다른 글

댓글

이 글 공유하기

다른 글

[UE] Plugin (Save StaticMesh & RenderData, LOD)

[UE] Plugin (StaticMesh Detail)

[UE] Console Command

[UE] Console, DrawDebugLine

티스토리툴바

단축키

내 블로그

블로그 게시글

모든 영역
