툴바 만들기





---





CPC-949 (MBCS)  vs.  euc-kr (Unicode)



한글은 아스키코드의 줄바뀜 문자(\n) 뒤에 위치해있기 때문에

한글을 줄바꿈 문자로 간주한다.





CPC-949 (MBCS, Multi-Byte Character Set)

• 1 byte는 1 byte로 처리. 2 byte는 2 byte로 처리.
• Unreal
• Visual Studio의 기본설정. 바꿀 수 있다.



euc-kr (Unicode)

• 무조건 2 byte로 처리



OpenFileDialogA 는 1byte

OpenFileDialogW는 2byte. 한글사용 가능









Visual Studio 내에서의 문자 설정

---







Example.Build.cs



Example.Build.cs

using UnrealBuildTool;

public class Example : ModuleRules
{
	public Example(ReadOnlyTargetRules Target) : base(Target) //public은 외부에 공개
	{
		PCHUsage = ModuleRules.PCHUsageMode.UseExplicitOrSharedPCHs;

        PublicIncludePaths.Add(ModuleDirectory);

        PublicDependencyModuleNames.Add("Core");

        PrivateDependencyModuleNames.Add("U2212_05"); //본인 모델은 private

        PrivateDependencyModuleNames.Add("CoreUObject");
        PrivateDependencyModuleNames.Add("Engine");
        PrivateDependencyModuleNames.Add("Slate");
        PrivateDependencyModuleNames.Add("SlateCore");
        PrivateDependencyModuleNames.Add("GameplayDebugger");
        PrivateDependencyModuleNames.Add("DesktopPlatform");
        PrivateDependencyModuleNames.Add("MainFrame");
        PrivateDependencyModuleNames.Add("EditorStyle");//추가
    }
}

추가

• PrivateDependencyModuleNames.Add("EditorStyle");



---







ButtonCommand



ButtonCommand.h

 #pragma once

 #include "CoreMinimal.h"
 #include "Framework/Commands/Commands.h"

 class EXAMPLE_API FButtonCommand
	 : public TCommands<FButtonCommand>
 {
 public:
	 FButtonCommand();
	 ~FButtonCommand();

 public:
	 void RegisterCommands() override;

 public:
	 TSharedPtr<FUICommandList> Command;

 public:
	 TSharedPtr<FUICommandInfo> LoadMesh;

 private:
	 void OnClicked_LoadMesh();
 };

변수 추가

• TSharedPtr<FUICommandInfo> LoadMesh;



함수 추가

• OnClicked_LoadMesh();







ButtonCommand.cpp

 #include "ButtonCommand.h"

 FButtonCommand::FButtonCommand()
 	: TCommands("ToolBar_Buttons", FText(), NAME_None,FEditorStyle::GetStyleSetName())//ToolBar_Buttons는 총괄 객체의 이름
 {
 	Command = MakeShareable(new FUICommandList());
 }

 FButtonCommand::~FButtonCommand()
 {
 	if (Command.IsValid())
 		Command.Reset();
 }

 void FButtonCommand::RegisterCommands()
 {
 #define LOCTEXT_NAMESPACE ""
     UI_COMMAND(LoadMesh, "LoadMesh", "", EUserInterfaceActionType::Button, FInputChord());//버튼, 체크박스, 라디오버튼 등 원는 방식으로 버튼을 만들어준다.
 #undef LOCTEXT_NAMESPACE

     Command->MapAction(LoadMesh, FExecuteAction::CreateRaw(this, &FButtonCommand::OnClicked_LoadMesh));//LoadMesh실행을 위해 OnClicked_LoadMesh를FExecuteAction::CreateRaw으로 연결해준다.
 }

 void FButtonCommand::OnClicked_LoadMesh()
 {
     GLog->Log("OnClick");
 }





---







ExampleModule.h .cpp



ExampleModule.h

#pragma once

#include "CoreMinimal.h"
#include "Modules/ModuleManager.h"

class FExampleModule : public IModuleInterface
{
public:
	virtual void StartupModule() override;
	virtual void ShutdownModule() override;

private:
	TSharedPtr<class FExampleConsoleCommand> ConsoleCommand;

private:
	TSharedPtr<FExtender> Extender;//확장을 위한 Extender

private:
	void AddToolBar(class FToolBarBuilder& InBuilder);//버튼을 추가하는 역할
};

변수 추가

• TSharedPtr<FExtender> Extender;



함수 추가

• void AddToolBar(class FToolBarBuilder& InBuilder);







ExampleModule.cpp

#include "ExampleModule.h"
#include "ExampleDubuggerCategory.h"
#include "ExampleConsoleCommand.h"
#include "StaticMesh_Detail.h"
#include "ButtonCommand.h"

#include "U2212_05/CStaticMesh.h"

#include "GameplayDebugger.h"
#include "LevelEditor.h"

#define LOCTEXT_NAMESPACE "FExampleModule"

IMPLEMENT_MODULE(FExampleModule, Example)//모듈의 시작점을 알려준다.

void FExampleModule::StartupModule()
{
	//Debugger
	{
		IGameplayDebugger::FOnGetCategory category;
		category.BindStatic(&FExampleDubuggerCategory::MakeInstance);

		IGameplayDebugger::Get().RegisterCategory("Example", category, EGameplayDebuggerCategoryState::EnabledInGameAndSimulate, 5); //5번 슬롯 할당
		IGameplayDebugger::Get().NotifyCategoriesChanged();
	}

	//Console Command
	{
		ConsoleCommand = MakeShareable(new FExampleConsoleCommand());
	}

	//Property Editor - StaticMeshActor
	{
		FOnGetDetailCustomizationInstance instance; //싱글톤
		instance.BindStatic(&FStaticMesh_Detail::MakeInstance);//Bind로 묶어준다.//StaticMeshActor_Detail.h에서 static으로 만든 MakeInstance 사용.

		FPropertyEditorModule& prop = FModuleManager::LoadModuleChecked<FPropertyEditorModule>("PropertyEditor");
		prop.RegisterCustomClassLayout(ACStaticMesh::StaticClass()->GetFName(), instance);
	}

	//ToolBar(=ButtonCommand)
	{
		FButtonCommand::Register();

		Extender = MakeShareable(new FExtender());//Extender 생성

		FToolBarExtensionDelegate toolBar;
		toolBar.BindRaw(this, &FExampleModule::AddToolBar);//toolBar와 AddToolBar를 연결

		Extender->AddToolBarExtension("Compile", EExtensionHook::Before, FButtonCommand::Get().Command, toolBar);

		FLevelEditorModule& levelEditor = FModuleManager::LoadModuleChecked<FLevelEditorModule>("LevelEditor");//LevelEditorModule을 불러온다.
		levelEditor.GetToolBarExtensibilityManager()->AddExtender(Extender);//levelEditor에 Extender를 추가
	}

}

void FExampleModule::ShutdownModule()
{
	if (IGameplayDebugger::IsAvailable())
		IGameplayDebugger::Get().UnregisterCategory("Example");

	if (ConsoleCommand.IsValid())
		ConsoleCommand.Reset(); //스마트포인터를 제거할 수 있도록 Reset()을 콜 해준다. 자동화가 문제가 되는경우가 있으므로 넣어준다.

}

void FExampleModule::AddToolBar(FToolBarBuilder& InBuilder)
{
	FString name = TEXT("메시");

	InBuilder.AddSeparator(); //언리얼 에디터 툴바의 구분선(|)
	InBuilder.AddToolBarButton
	(
		FButtonCommand::Get().LoadMesh,
		"LoadMesh",							//InExtensionHook
		FText::FromString(name),			//InLabelOverride
		FText::FromString("Load Mesh Data") //InToolTipOverride
	);
}

#undef LOCTEXT_NAMESPACE

StartupModule에 ToolBar(=ButtonCommand) 생성

• Extender 생성



함수 정의

• AddToolBar(FToolBarBuilder& InBuilder)

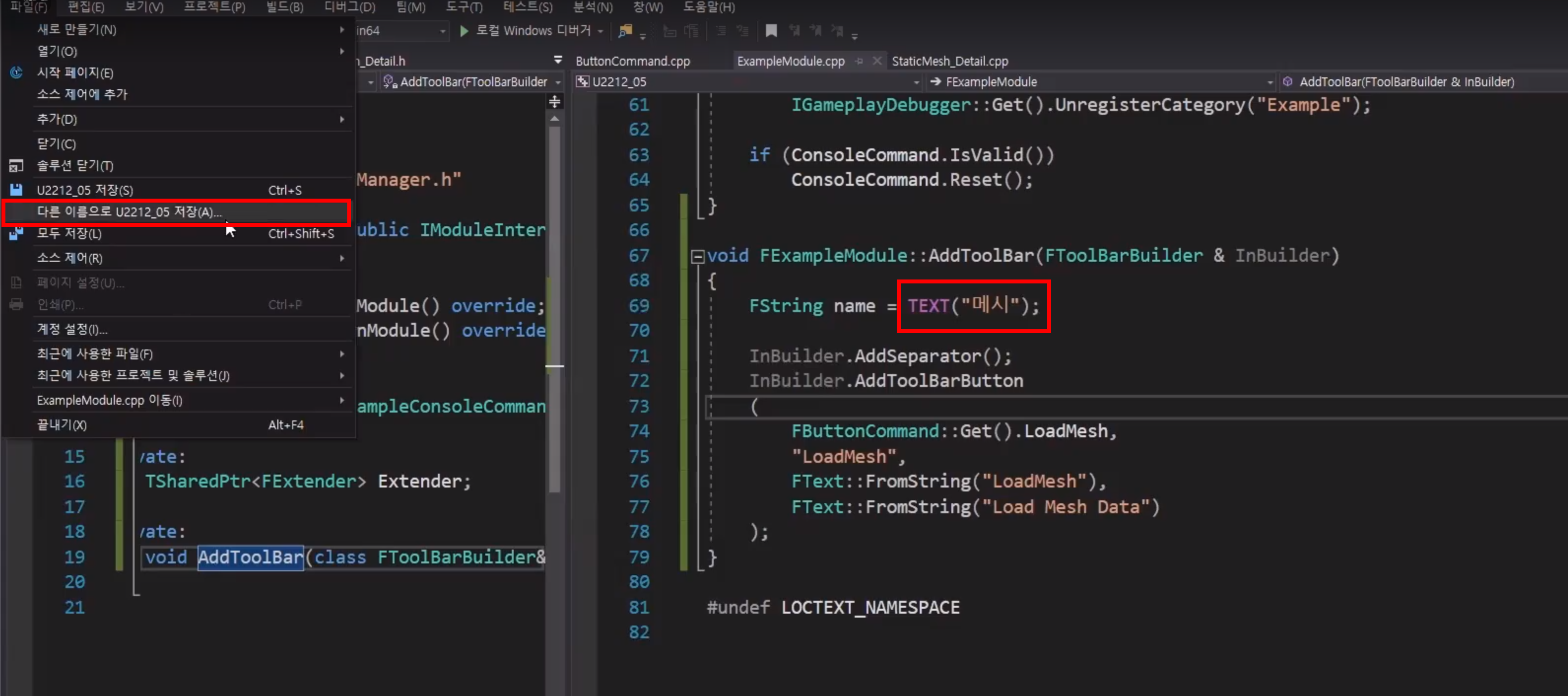

툴바에 한글을 사용하고 싶은 경우

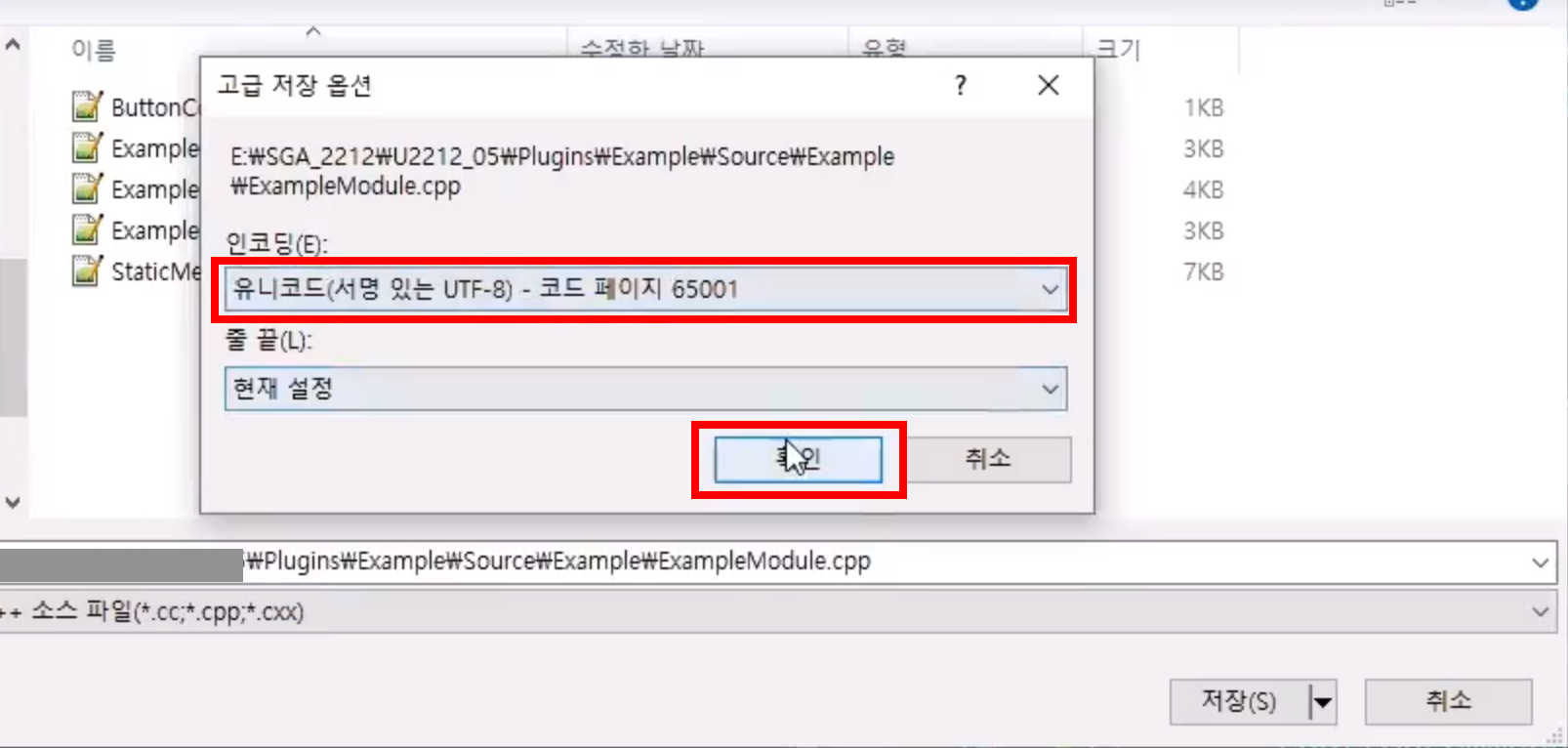

해당 솔루션 파일의 .cpp를 다른 이름으로 인코딩하여 저장한다. 그 후에 빌드를 진행한다.



해당 작업들을 먼저 한 후에 빌드를 진행한다.



---





실행화면



언리얼 에디터 상에 '메시' 버튼이 생성되었다.

'메시'버튼을 누르면 출력 로그에 OnClick이 출력된다.



---

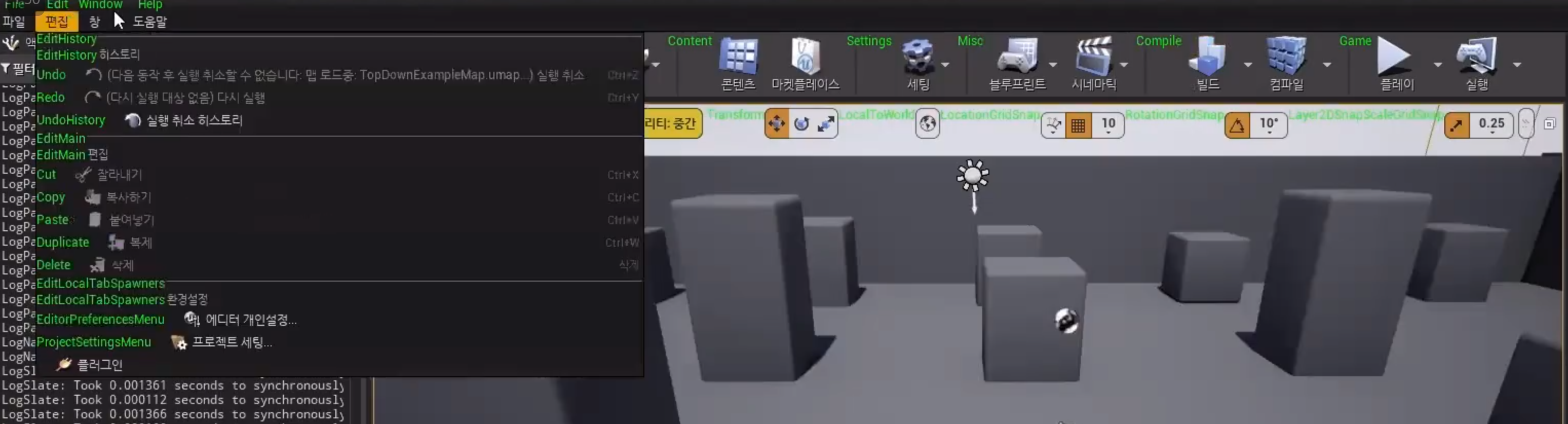

언리얼 에디터 상의 설정





---

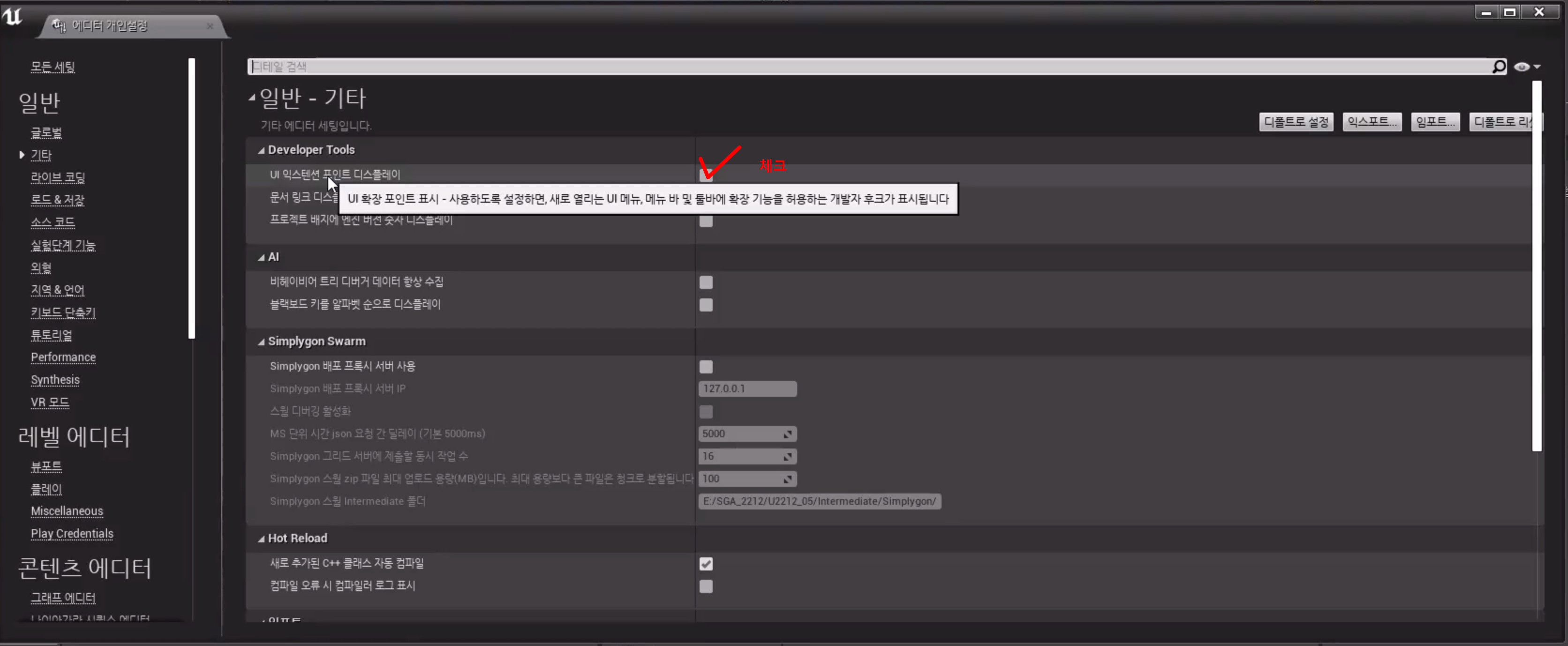

에디터 개인설정 - UI 익스텐션 포인트 디스플레이



에디터 개인설정 - Developer Tools - UI 익스텐션 포인트 디스플레이

체크를 한다고 바로 적용되어 보이지 않는다. Unreal Editor를 종료 후 다시 열어준다.





위와 같이 초록색 글자로 버튼 커멘드를 TEXT로 보여준다.



---
