[UE] Tool Bar 아이콘 만들기





목차





---





Plugins
	Example
		ButtonCommand.h .cpp Example.Build.cs ExampleConsoleCommand.h .cpp  ExampleDebuggerCategory.h .cpp ExampleModule.h .cpp ExampleStyle.h.cpp 생성 StaticMesh_Detail.h .cpp
Source
		Utilities
		CHelper.h CLog.h .cpp
		Global.h CStaticMesh.h .cpp .Build.cs
		.uproject









Tool Bar 아이콘 만들기





---

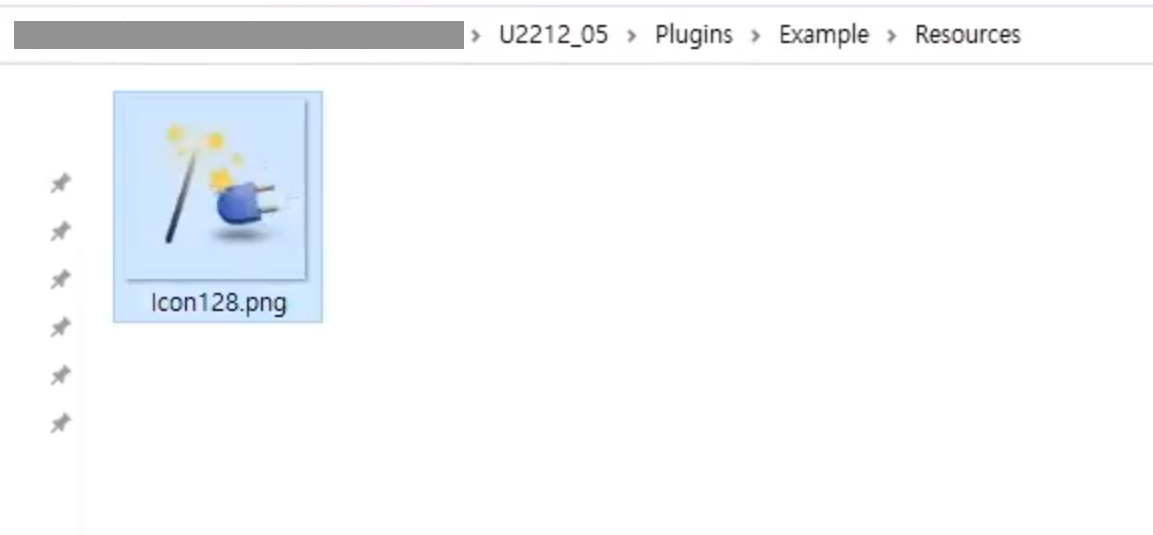

Plugin 아이콘 저장위치



---





Example.Build.cs



Example.Build.cs

using UnrealBuildTool;

public class Example : ModuleRules
{
	public Example(ReadOnlyTargetRules Target) : base(Target) //public은 외부에 공개
	{
		PCHUsage = ModuleRules.PCHUsageMode.UseExplicitOrSharedPCHs;

        PublicIncludePaths.Add(ModuleDirectory);

        PublicDependencyModuleNames.Add("Core");

        PrivateDependencyModuleNames.Add("U2212_05"); //본인 모델은 private

        PrivateDependencyModuleNames.Add("CoreUObject");
        PrivateDependencyModuleNames.Add("Engine");
        PrivateDependencyModuleNames.Add("Slate");
        PrivateDependencyModuleNames.Add("SlateCore");
        PrivateDependencyModuleNames.Add("GameplayDebugger");
        PrivateDependencyModuleNames.Add("DesktopPlatform");
        PrivateDependencyModuleNames.Add("MainFrame");
        PrivateDependencyModuleNames.Add("EditorStyle");//ExampleModule.cpp의 ToolBar(=ButtonCommand)를 위해 추가
        PrivateDependencyModuleNames.Add("UnrealEd");
    }
}

추가

• PrivateDependencyModuleNames.Add("UnrealEd");



---







Static 변수를 외부에서 초기화해야 하는 이유



static은 클래스 내부가 아니라 클래스 공용에서 객체화된다.





---





ExampleStyle 생성



싱글톤을 사용하였다. 싱글톤은 멀티 스레드 상황에서 문제가 될 수 있다는 단점이 있으므로 다른 대안의 디자인 패턴이 있으면 사용을 지양하자.



싱글톤을 사용할 때는 생성과 소멸 시점을 명확히 지정해서 꼭 규칙을 지켜서 사용하자.

• 싱글톤을 사용할 때는 Get()으로 초기화 하는것보다 외부에서 Create()으로 생성시켜준 후 Get()을 사용하는게 좋다. 이렇게 외부에서 생성시켜주면 생성 시점이 특정이되어 좋다.
• 소멸도 같은 의미로 Delete()로 빼주는게 좋다.





ExampleStyle.h

#pragma once

#include "CoreMinimal.h"

class EXAMPLE_API FExampleStyle
{
public:
	static TSharedPtr<FExampleStyle> Get();
	static void Shutdown();

private:
	static TSharedPtr<FExampleStyle> Instance;

public:
	FExampleStyle();
	~FExampleStyle();

private:
	void RegisterIcon(const FString& InName, const FString& InPath, const FVector2D& InIconSize, FSlateIcon& OutSlateIcon);

private:
	static const FName StyleSetName;//이름을 찾기 쉽게 static으로 만든 후 .cpp에서 이름을 지어준다.
	TSharedPtr<class FSlateStyleSet> StyleSet;

public:
	FSlateIcon ToolBar_LoadMesh_Icon;
};







ExampleStyle.cpp

#include "ExampleStyle.h"
#include "Styling/SlateStyle.h"
#include "Styling/SlateStyleRegistry.h" //등록객체 관리

//static 함수는 클래스 내부가 아닌 공용에서 객체화되기 때문에 여기서 초기값을 넣어준다.이름을 찾기 쉽게 헤더가 아닌 .cpp에 이름을 지어준다.
const FName FExampleStyle::StyleSetName = "ExampleStyle";

TSharedPtr<FExampleStyle> FExampleStyle::Instance = nullptr;

TSharedPtr<FExampleStyle> FExampleStyle::Get()
{
	if (Instance == nullptr)
		Instance = MakeShareable(new FExampleStyle());

	return Instance;
}

void FExampleStyle::Shutdown()
{
	if (Instance.IsValid())//Instance가 있다면
		Instance.Reset();//Instance를 리셋해준다.
}

FExampleStyle::FExampleStyle()
{
	StyleSet = MakeShareable(new FSlateStyleSet(StyleSetName));

	FString path = FPaths::ProjectPluginsDir() / "Example" / "Resources";
	StyleSet->SetContentRoot(path);

	RegisterIcon("ToolBar_LoadMesh", path / "Icon128.png", FVector2D(52, 52), ToolBar_LoadMesh_Icon);

	FSlateStyleRegistry::RegisterSlateStyle(*StyleSet.Get());//StyleSet을 등록시켜준다.
}

FExampleStyle::~FExampleStyle()
{
	if (StyleSet.IsValid() == false)
		return;

	FSlateStyleRegistry::UnRegisterSlateStyle(StyleSetName);//StyleSet 등록을 해제해준다.
	StyleSet.Reset(); //StyleSet을 지워준다.
}

void FExampleStyle::RegisterIcon(const FString& InName, const FString& InPath, const FVector2D& InIconSize, FSlateIcon& OutSlateIcon)
{
	FSlateImageBrush* brush = new FSlateImageBrush(InPath, InIconSize);

	FString name = StyleSetName.ToString() + "." + InName;
	StyleSet->Set(FName(name), brush);

	OutSlateIcon = FSlateIcon(FName(StyleSetName), FName(name));//StyleSetName에 name 이름으로 아이콘을 등록한다.
}





---







ButtonCommand



ButtonCommand.h

#pragma once

#include "CoreMinimal.h"
#include "Framework/Commands/Commands.h"

class EXAMPLE_API FButtonCommand
 : public TCommands<FButtonCommand>
{
public:
 FButtonCommand();
 ~FButtonCommand();

public:
 void RegisterCommands() override;

public:
 TSharedPtr<FUICommandList> Command;

public:
 TSharedPtr<FUICommandInfo> LoadMesh;

private:
 void OnClicked_LoadMesh();
};

변경사항 없음.







ButtonCommand.cpp

#include "ButtonCommand.h"
#include "Misc/MessageDialog.h"
#include "Misc/FileHelper.h"
#include "Serialization/BufferArchive.h" //행렬화 관련 헤더. Buffer를 활용하여 내보내는데 필요하다.
#include "DesktopPlatformModule.h"
#include "Interfaces/IMainFrameModule.h"
#include "StaticMesh_Detail.h"
#include "Editor.h"
#include "LevelEditorViewport.h"

FButtonCommand::FButtonCommand()
	: TCommands("ToolBar_Buttons", FText(), NAME_None,FEditorStyle::GetStyleSetName())//oolBar_Buttons는 총괄 객체의 이름
{
	Command = MakeShareable(new FUICommandList());
}

FButtonCommand::~FButtonCommand()
{
	if (Command.IsValid())
		Command.Reset();
}

void FButtonCommand::RegisterCommands()
{
#define LOCTEXT_NAMESPACE ""
    UI_COMMAND(LoadMesh, "LoadMesh", "", EUserInterfaceActionType::Button, FInputChord());//q버튼, 체크박스, 라디오버튼 등 원는 방식으로 버튼을 만들어준다.
#undef LOCTEXT_NAMESPACE

    Command->MapAction(LoadMesh, FExecuteAction::CreateRaw(this, &FButtonCommand::OnClicked_LoadMesh));//LoadMesh실행을 위해 OnClicked_LoadMesh를ExecuteAction::CreateRaw으로 연결해준다.
}

void FButtonCommand::OnClicked_LoadMesh()
{
	IMainFrameModule& mainFrame = FModuleManager::LoadModuleChecked<IMainFrameModule>("MainFrame");
	void* handle = mainFrame.GetParentWindow()->GetNativeWindow()->GetOSWindowHandle();//NativeWindow()가 실제 창 객체. GetOSWindowHandle()는 각 운영체제에 맞는 WindowHandle를 리턴해준다.//WindowHandle식별자는 dword x64면 가변형이다. 4byte로 처리가능하면 4byte, 불가능하면 8byte이다.

	FString path;
	FPaths::GetPath(path);

	TArray<FString> fileNames;

	IDesktopPlatform* platform = FDesktopPlatformModule::Get();
	platform->OpenFileDialog(handle, "Open Mesh File", path, "", "Mesh Binary File(*.bin)|*.bin", EFileDialogFlags::None, fileNames);//title은 파일 이름, EFileDialogFlags는 공유속성(None으로 설정하였다)
	if (fileNames.Num() < 1) return;

	FBufferArchive buffer;
	FFileHelper::LoadFileToArray(buffer, *fileNames[0]);//파일을 buffer에 읽어놓는다.

	FMemoryReader reader = FMemoryReader(buffer, true);
	reader.Seek(0);

	//reader로 파일을 읽음
	FStaticMesh_DetailData data;
	reader << data;
	reader.FlushCache();
	reader.Close();

	GLog->Logf(L"Vertex Count : %d", data.Positions.Num());
	GLog->Logf(L"Triangle Count : %d", data.Indices.Num() / 3);
	GLog->Logf(L"Extent : %s", *data.Extent.ToString());
	GLog->Logf(L"Radius : %f", data.Radius);


	FString text;
	for (int32 i = 0; i < data.Positions.Num(); i++)
	{
		text.Append(data.Positions[i].ToString() + ", ");
		text.Append(data.Normals[i].ToString() + ", ");
		text.Append(data.Uvs[i].ToString() + ", ");
		text.Append(data.Colors[i].ToString() + "\r\n");
	}

	FString textFileName = FPaths::GetBaseFilename(fileNames[0], false);
	FString textSaveName = textFileName + "_Copied.csv";

	FFileHelper::SaveStringToFile(text, *textSaveName);

	//FLevelEditorViewportClient* client = dynamic_cast<FLevelEditorViewportClient*>(GEditor->GetActiveViewport()->GetClient()); //현재 활성화된 뷰포트
	FLevelEditorViewportClient* client = (FLevelEditorViewportClient*)GEditor->GetActiveViewport()->GetClient(); //현재 활성화된 뷰포트
	if (client == nullptr) return; //clinet가 없다면 리턴

	FVector start = client->GetViewLocation();
	FVector end = start + client->GetViewRotation().RotateVector(FVector(1000, 0, 0));

	FHitResult hitResult;
	UWorld* world = GEditor->GetEditorWorldContext().World();

	world->LineTraceSingleByChannel(hitResult, start, end, ECollisionChannel::ECC_Visibility);//보이는것 다 수정.
	if(hitResult.bBlockingHit == false)
	{
		FMessageDialog dialog;
		dialog.Debugf(FText::FromString("Can't be placed in this location."));

		return;
	}
}

함수 정의

• void FButtonCommand::OnClicked_LoadMesh()

---







ExampleModule



ExampleModule.h

#pragma once

#include "CoreMinimal.h"

class FExampleModule : public IModuleInterface
{
public:
	virtual void StartupModule() override;
	virtual void ShutdownModule() override;

private:
	TSharedPtr<class FExampleConsoleCommand> ConsoleCommand;

private:
	TSharedPtr<FExtender> Extender;//확장을 위한 Extender

private:
	void AddToolBar(class FToolBarBuilder& InBuilder);//버튼을 추가하는 역할
};

변경사항 없음.







ExampleModule.cpp

#include "ExampleModule.h"
#include "ExampleStyle.h"
#include "ExampleDubuggerCategory.h"
#include "ExampleConsoleCommand.h"
#include "StaticMesh_Detail.h"
#include "ButtonCommand.h"

#include "U2212_05/CStaticMesh.h"

#include "GameplayDebugger.h"
#include "LevelEditor.h"

#define LOCTEXT_NAMESPACE "FExampleModule"

IMPLEMENT_MODULE(FExampleModule, Example)//모듈의 시작점을 알려준다.

void FExampleModule::StartupModule()
{
	FExampleStyle::Get(); //싱글톤 객체 생성

	//Debugger
	{
		IGameplayDebugger::FOnGetCategory category;
		category.BindStatic(&FExampleDubuggerCategory::MakeInstance);

		IGameplayDebugger::Get().RegisterCategory("Example", category, EGameplayDebuggerCategoryState::EnabledInGameAndSimulate, 5); //5번 슬롯 할당
		IGameplayDebugger::Get().NotifyCategoriesChanged();
	}

	//Console Command
	{
		ConsoleCommand = MakeShareable(new FExampleConsoleCommand());
	}

	//Property Editor - StaticMeshActor
	{
		FOnGetDetailCustomizationInstance instance; //싱글톤
		instance.BindStatic(&FStaticMesh_Detail::MakeInstance);//Bind로 묶어준다.//StaticMeshActor_Detail.h에서 static으로 만든 MakeInstance 사용.

		FPropertyEditorModule& prop = FModuleManager::LoadModuleChecked<FPropertyEditorModule>("PropertyEditor");
		prop.RegisterCustomClassLayout(ACStaticMesh::StaticClass()->GetFName(), instance);
	}

	//ToolBar(=ButtonCommand)
	{
		FButtonCommand::Register();

		Extender = MakeShareable(new FExtender());//Extender 생성

		FToolBarExtensionDelegate toolBar;
		toolBar.BindRaw(this, &FExampleModule::AddToolBar);//toolBar와 AddToolBar를 연결

		Extender->AddToolBarExtension("Compile", EExtensionHook::Before, FButtonCommand::Get().Command, toolBar);

		FLevelEditorModule& levelEditor = FModuleManager::LoadModuleChecked<FLevelEditorModule>("LevelEditor");//LevelEditorModule을 불러온다.
		levelEditor.GetToolBarExtensibilityManager()->AddExtender(Extender);//levelEditor에 Extender를 추가
	}

}

void FExampleModule::ShutdownModule()
{
	if (IGameplayDebugger::IsAvailable())
		IGameplayDebugger::Get().UnregisterCategory("Example");

	if (ConsoleCommand.IsValid())
		ConsoleCommand.Reset(); //스마트포인터를 제거할 수 있도록 Reset()을 콜 해준다. 자동화가 문제가 되는경우가 있으므로 넣어준다.

	FExampleStyle::Shutdown(); //싱글톤 객체 제거
}

void FExampleModule::AddToolBar(FToolBarBuilder& InBuilder)
{
	FString name = TEXT("메시");

	InBuilder.AddSeparator(); //언리얼 에디터 툴바의 구분선(|)
	InBuilder.AddToolBarButton
	(
		FButtonCommand::Get().LoadMesh,
		"LoadMesh",							//InExtensionHook
		FText::FromString(name),			//InLabelOverride
		FText::FromString("Load Mesh Data"), //InToolTipOverride
		FExampleStyle::Get()->ToolBar_LoadMesh_Icon //아이콘
	);
}

#undef LOCTEXT_NAMESPACE

헤더 추가

• #include "ExampleStyle.h"



void FExampleModule::StartupModule()

• 싱글톤 객체 생성
  • FExampleStyle::Get();



void FExampleModule::ShutdownModule()

• 싱글톤 객체 제거
  • FExampleStyle::Shutdown();



---

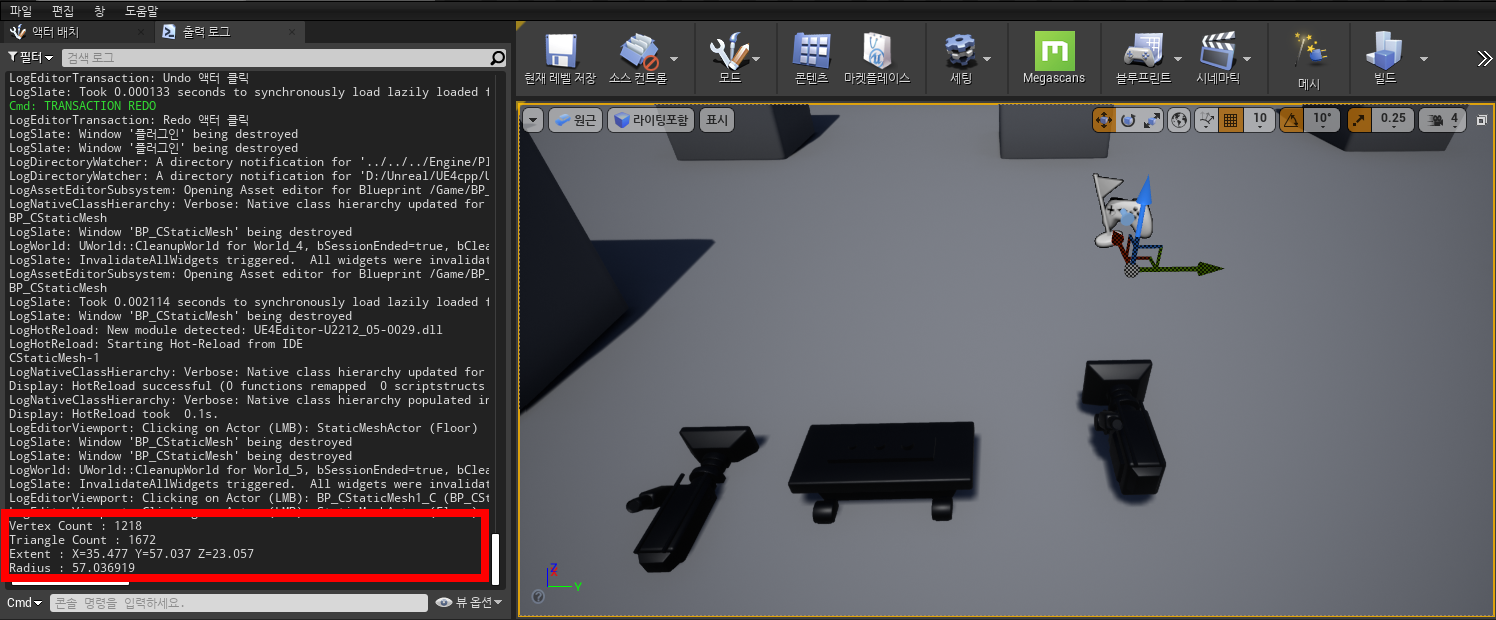

실행화면



---
