[UE] Plugin (Save StaticMesh .csv)

플러그인 메인 클래스 구현 플러그인 메인 클래스는 모듈을 초기화하고 실행하는 역할을 한다. Unreal Editor에서 "Add New -> C++ Class"를 선택하고 "Object"를 선택하여 플러그인 메인 클래스를 만든다. 이 클래스는 모듈을 초기화하고 실행할 때 호출된다.



목차





---







Plugins
	Example
		Example.Build.cs ExampleConsoleCommand.h .cpp  ExampleDebuggerCategory.h .cpp ExampleModule.h .cpp StaticMesh_Detail.h .cpp
Source
		Utilities
		CHelper.h CLog.h .cpp
		Global.h CStaticMesh.h .cpp .Build.cs
		.uproject









이론 설명





---





MainFrame과 WinAPI





----------------Viewport------------ MainFrame



---------------------------------------- WinAPI



WinAPI에 종속될 파일





---



단편화



CPU의 Register

    |

Cache Memory (Locality 지역성)

    |

RAM

    ↕

I/O (SSD) 가상 메모리 영역





셋 다 간편화 발생한다.







디스크 단편화

크기와 디스크 할당 크기가 3byte 차이가 난다.



부족한 RAM 메모리를 커버하기 위해 SSD의 메모리를 사용한다. CPU에서 보기에는 같은 주소체계를 가지고 있다.

RAM과 I/O(SSD) 사이에도 단편화가 발생한다.



---





와일드카드 문자



https://support.microsoft.com/ko-kr/office/%EC%99%80%EC%9D%BC%EB%93%9C%EC%B9%B4%EB%93%9C-%EB%AC%B8%EC%9E%90%EC%9D%98-%EC%98%88-939e153f-bd30-47e4-a763-61897c87b3f4

와일드카드 문자의 예 - Microsoft 지원





---









Plugin 코드 추가





---





Example.Build.cs



Example.Build.cs

using UnrealBuildTool;

public class Example : ModuleRules
{
	public Example(ReadOnlyTargetRules Target) : base(Target) //public은 외부에 공개
	{
		PCHUsage = ModuleRules.PCHUsageMode.UseExplicitOrSharedPCHs;

        PublicIncludePaths.Add(ModuleDirectory);

        PublicDependencyModuleNames.Add("Core");

        PrivateDependencyModuleNames.Add("U2212_05"); //본인 모델은 private

        PrivateDependencyModuleNames.Add("CoreUObject");
        PrivateDependencyModuleNames.Add("Engine");
        PrivateDependencyModuleNames.Add("Slate");
        PrivateDependencyModuleNames.Add("SlateCore");
        PrivateDependencyModuleNames.Add("GameplayDebugger");
        PrivateDependencyModuleNames.Add("DesktopPlatform");
        PrivateDependencyModuleNames.Add("MainFrame");
    }
}

PrivateDependencyModule 추가

• PrivateDependencyModuleNames.Add("DesktopPlatform");
• PrivateDependencyModuleNames.Add("MainFrame");



---







StaticMesh_Detail



StaticMesh_Detail.h

#pragma once
#include "CoreMinimal.h"
#include "IDetailCustomization.h"

struct FStaticMesh_DetailData //UObject로부터 상속받은것이 아니기 때문에 직접 직렬화를 해줘야 한다.
{
	TArray<FVector> Positions;
	TArray<FVector> Normals;
	TArray<FColor> Colors;
	TArray<FVector2D> Uvs;
	TArray<int32> Indices;

	FVector Extent; //부피
	float Radius; //반지름이지만 지름으로 사용.

	friend FArchive& operator<<(FArchive& InArchive, FStaticMesh_DetailData& InValue)
	{
		return InArchive
			<< InValue.Positions
			<< InValue.Normals
			<< InValue.Uvs
			<< InValue.Colors
			<< InValue.Indices
			<< InValue.Extent
			<< InValue.Radius;
	}
};

class EXAMPLE_API FStaticMesh_Detail : public IDetailCustomization //IDetailCustomization로부터 상속받는다.
{
public:
	static TSharedRef<IDetailCustomization> MakeInstance();

public:
	void CustomizeDetails(IDetailLayoutBuilder& DetailBuilder) override;

private:
	FReply OnClicked_Paint();
	FReply OnClicked_SaveMesh();

private:
	TArray<TWeakObjectPtr<UObject>> Objects;
};

변화없음







StaticMesh_Detail.cpp

#include "StaticMesh_Detail.h"
#include "DetailLayoutBuilder.h"
#include "DetailCategoryBuilder.h"
#include "DetailWidgetRow.h"
#include "Misc/MessageDialog.h"
#include "Serialization/BufferArchive.h" //행렬화 관련 헤더. Buffer를 활용하여 내보내는데 필요하다.
#include "DesktopPlatformModule.h"
#include "Interfaces/IMainFrameModule.h"

#include "U2212_05/CStaticMesh.h"

TSharedRef<IDetailCustomization> FStaticMesh_Detail::MakeInstance()
{
	return MakeShareable(new FStaticMesh_Detail());
}

void FStaticMesh_Detail::CustomizeDetails(IDetailLayoutBuilder& DetailBuilder)
{
	IDetailCategoryBuilder& actor = DetailBuilder.EditCategory("Actor");
	//actor.SetCategoryVisibility(false); //actor 카테고리를 숨긴다.

	TArray<TSharedRef<IPropertyHandle>> handles;
	actor.GetDefaultProperties(handles);

	for(TSharedRef<IPropertyHandle> handle : handles)
	{
		// GLog->Log(handle->GetProperty()->GetName());
		// GLog->Log(handle->GetProperty()->GetPathName());
		// GLog->Log(handle->GetProperty()->GetFullName());

		if (handle->GetProperty()->GetName().Compare("bCanBeDamaged") == 0)
			DetailBuilder.HideProperty(handle); //해당 조건이면 handle를 숨겨준다.(=actor에 있는 bCanBeDamaged를 숨겨준다.
	}

	IDetailCategoryBuilder& mesh = DetailBuilder.EditCategory("Mesh");

	mesh.AddCustomRow(FText::FromString("Mesh"))
	.NameContent()
	[
		SNew(STextBlock) //SNew는 Slate UI들을 동적할당 한다.
		.Text(FText::FromString("Color"))
	]
	.ValueContent()
	[
		SNew(SButton)
		.VAlign(VAlign_Center)
		.HAlign(HAlign_Fill)
		.OnClicked(this, &FStaticMesh_Detail::OnClicked_Paint)
		//.Content()
		[
			SNew(STextBlock)
			.Text(FText::FromString("Paint"))
		]
	];

	mesh.AddCustomRow(FText::FromString("SaveMesh"))
	.NameContent()
	[
		SNew(STextBlock) //SNew는 Slate UI들을 동적할당 한다.
		.Text(FText::FromString("Mesh"))
	]
	.ValueContent()
	[
		SNew(SButton)
		.VAlign(VAlign_Center)
		.HAlign(HAlign_Fill)
		.OnClicked(this, &FStaticMesh_Detail::OnClicked_SaveMesh)
		//.Content()
		[
			SNew(STextBlock)
			.Text(FText::FromString("SaveMesh"))
		]
	];

	DetailBuilder.GetObjectsBeingCustomized(Objects);//TWeakObjectPtr의 Objcts를 사용하니 가비지 콜렉터에 의해 관리될 것이다.
}

FReply FStaticMesh_Detail::OnClicked_Paint()
{
	for(TWeakObjectPtr<UObject> obj : Objects)
	{
		ACStaticMesh* mesh = Cast<ACStaticMesh>(obj); //CStaticMesh 캐스팅한다.

		if (!!mesh) //mesh가 있다면
			mesh->Paint(); //mesh에 Paint()를 사용하여 색을 적용.
	}
	return FReply::Handled();
}

FReply FStaticMesh_Detail::OnClicked_SaveMesh()
{
	if(Objects[0]->GetWorld()->IsPlayInEditor()) //Objecs[0]이 Editor상에서 플레이 되었다면
	{
		FMessageDialog dialog;
		dialog.Debugf(FText::FromString("In GameMode, it is not working."));

		return FReply::Unhandled();//처리하지 못했기 때문에 다음으로 넘겨줘야 한다. 그래서 Unhandled()로 return
	}

	TArray<ACStaticMesh*> meshActors;
	for (TWeakObjectPtr<UObject> obj : Objects)
	{
		ACStaticMesh* mesh = Cast<ACStaticMesh>(obj);
		if (mesh == nullptr) continue; //캐스팅 실패 시에 저장할 자료형이 아니므로 continue로 패스

		meshActors.Add(mesh);//캐스팅 성공 시에 mesh 추가
	}

	for(int32 i=0; i< meshActors.Num(); i++)
	{
		UActorComponent* actorComponent = meshActors[i]->GetComponentByClass(UStaticMeshComponent::StaticClass());//Component의 최상위인 UActorComponent로 리턴
		UStaticMeshComponent* MeshComponent = Cast<UStaticMeshComponent>(actorComponent);//UStaticMeshComponent로 사용하기 위해 actorComponent 캐스팅
		if (MeshComponent == nullptr) return FReply::Unhandled();//meshComponent가 없는 경우, Unhandled()가서 처리하라.

		UStaticMesh* mesh = MeshComponent->GetStaticMesh();
		if (mesh == nullptr) return FReply::Unhandled(); //mesh가 없는 경우, , Unhandled()가서 처리하라.

		FStaticMeshRenderData* renderData = mesh->RenderData.Get(); //renderData는 정점 데이터
		if (renderData->LODResources.Num() < 1) return FReply::Unhandled();

		FStaticMeshLODResources& lod = renderData->LODResources[0];
		FPositionVertexBuffer& vb = lod.VertexBuffers.PositionVertexBuffer;//PositionVertexBuffer 정보
		FStaticMeshVertexBuffer& meshVB = lod.VertexBuffers.StaticMeshVertexBuffer;//StatMeshVertexBuffer 정보(Uv, Normal 정보를 포함함)
		FColorVertexBuffer& colorVB = lod.VertexBuffers.ColorVertexBuffer;//ColorVertexBuffer 정보
		FRawStaticIndexBuffer& ib = lod.IndexBuffer;//IndexBuffer 정보 //인덱스는 그리기 순서. 양수여야 하지만 누락시키는 경우를 위해 음수도 넣어줄 수 있다.

		uint32 vertexCount = vb.GetNumVertices();
		int32 triangleCount = ib.GetNumIndices() / 3;//인덱스 3개가 모여야 삼각형이 되어 하나의 단위가 된다. 엔진에서는 주로 triangleCount를 사용한다.

		GLog->Logf(L"%d Mesh, Vertex Count : %d", i + 1, vertexCount);
		GLog->Logf(L"%d Mesh, Triangle Count : %d", i + 1, triangleCount);

		FStaticMesh_DetailData data; //헤더의 구조체 FStaticMesh_DetailData 사용

		TArray<FColor> colors;
		colorVB.GetVertexColors(colors);

		if(colors.Num() < 1)
		{
			for (uint32 index = 0; index < vertexCount; index++)
				colors.Add(FColor(255, 255, 255, 255));
		}


		FVector minBounds = FVector(+MAX_FLT, +MAX_FLT, +MAX_FLT);//MAX_FLT는 float의 최대값 매크로
		FVector maxBounds = FVector(-MAX_FLT, -MAX_FLT, -MAX_FLT);

		for (uint32 index = 0; index < vertexCount; index++)
		{
			FVector position = vb.VertexPosition(index);
			//최대 최소를 구한다.
			if (position.X < minBounds.X) minBounds.X = position.X;
			if (position.Y < minBounds.Y) minBounds.Y = position.Y;
			if (position.Z < minBounds.Z) minBounds.Z = position.Z;

			if (position.X > maxBounds.X) maxBounds.X = position.X;
			if (position.Y > maxBounds.Y) maxBounds.Y = position.Y;
			if (position.Z > maxBounds.Z) maxBounds.Z = position.Z;

			//정점 정보를 저장한다.
			data.Positions.Add(position);//위치 저장.
			data.Normals.Add(meshVB.VertexTangentZ(index)); //z값은 수직이기 때문에 사용.
			data.Uvs.Add(meshVB.GetVertexUV(index, 0));//Uv 레이어 번호는 0
			data.Colors.Add(colors[index]);
		}

		float x = FMath::Abs(minBounds.X - maxBounds.X);
		float y = FMath::Abs(minBounds.Y - maxBounds.Y);
		float z = FMath::Abs(minBounds.Z - maxBounds.Z);

		data.Extent = FVector(x, y, z); //부피
		data.Radius = FMath::Max(x, y);
		data.Radius = FMath::Max(data.Radius, z); //가장 큰 값을 지름으로 설정하였다.

		GLog->Logf(L"x : %0.1f, y : %0.1f, z : %0.1f", x, y, z);
		GLog->Logf(L"Radius : %f", data.Radius);

		TArray<uint32> indices;
		ib.GetCopy(indices);
		data.Indices.Insert((int32*)indices.GetData(), triangleCount * 3, 0);//pointer를 사용하여 Insert// triangleCount를 위에서 /3 해주었기 때문에 *3을 해서 돌려준다.

		IMainFrameModule& mainFrame = FModuleManager::LoadModuleChecked<IMainFrameModule>("MainFrame");
		void* handle = mainFrame.GetParentWindow()->GetNativeWindow()->GetOSWindowHandle();//NativeWindow()가 실제 창 객체. GetOSWindowHandle()는 각 운영체제에 맞는 WindowHandle를 리턴해준다.//WindowHandle식별자는 dword x64면 가변형이다. 4byte로 처리가능하면 4byte, 불가능하면 8byte이다.

		FString title = meshActors[i]->GetName();

		FString path;
		FPaths::GetPath(path);

		TArray<FString> fileNames;

		IDesktopPlatform* platform = FDesktopPlatformModule::Get();
		platform->SaveFileDialog(handle, title, path, title + ".bin", "Mesh Binary File(*.bin)|*.bin", EFileDialogFlags::None, fileNames);//title은 파일 이름, EFileDialogFlags는 공유속성(None으로 설정하였다)
		if (fileNames.Num() < 1) continue;

		// for (const FString& name : fileNames)
		// 	GLog->Log(name);

		FBufferArchive buffer;
		buffer << data;

		FFileHelper::SaveArrayToFile(buffer, *fileNames[0]);
		buffer.FlushCache();
		buffer.Empty();

		FString text;
		for (int32 index = 0; index < data.Positions.Num(); index++)
		{
			text.Append(data.Positions[index].ToString() + ", ");
			text.Append(data.Normals[index].ToString() + ", ");
			text.Append(data.Uvs[index].ToString() + ", ");
			text.Append(data.Colors[index].ToString() + "\r\n");//\r 줄 끝으로 보내준다.
		}

		FString textFileName = FPaths::GetBaseFilename(fileNames[0], false);
		FString textSaveName = textFileName + ".csv"; //파일확장자 .csv

		FFileHelper::SaveStringToFile(text, *textSaveName);//확장자.csv를 포함한 파일이름으로 저장


		FString str;
		str.Append(FPaths::GetBaseFilename(fileNames[0]));
		str.Append(" Saved.");

		GLog->Log(str);
	}

	return FReply::Handled();
}





 EFileDialogFlags

• ex. 엑셀은 파일을 연 상태에서 같은 파일을 열어 동시 편집할 수 없다. 반면에 메모장은 동시 편집이 가능하다.
• 이와 같은 기능을 공유속성(Sharable)이라고 한다.
• EFileDialogFlags::None으로 설정하면 공유속성이 없게 만드는 것이다.







※참고사항: FDesktopPlatformModule 클래스





---

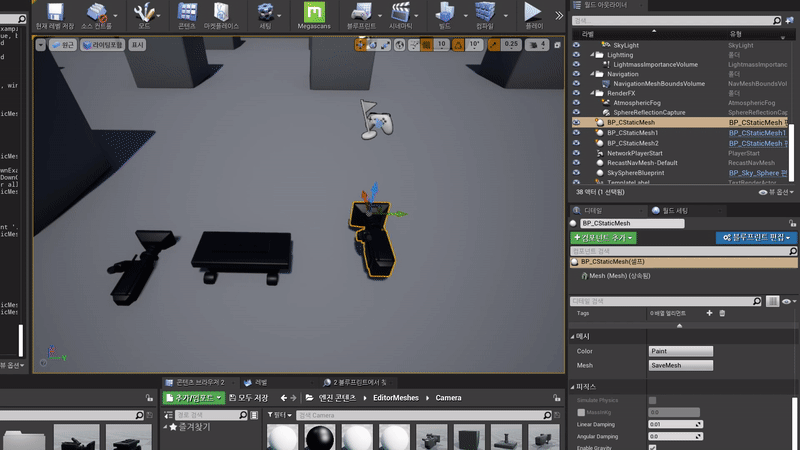

실행화면





---
