[UE] 일섬 스킬 충돌, 해머 스킬 만들기

지난 시간에 만든 검 일섬 스킬의 충돌을 구현하였다. 이제 스킬을 구사하면 적이 스킬에 맞아 피격된다. 프로젝트 세팅의 콜리전에서 콜리전 프로파일을 하나 새로 만들어서 스킬 조건에 맞는 콜리전 세팅을 커스텀으로 만든다. 만든 콜리전 프로파일을 CSubAction_Sword에서 스킬 실행 시 적용되게 만들어준다.



목차





---





Plugins
	Weapon
		Resource
			Icon128.png weapon_thumbnail_icon.png
		Source
			Weapon
			SWeaponCheckBoxes.h .cpp SWeaponDetailsView.h .cpp SWeaponDoActionData.h .cpp SWeaponEquipmentData.h .cpp SWeaponHitData.h .cpp SWeaponLeftArea.h .cpp Weapon.Build.cs WeaponAssetEditor.h .cpp WeaponAssetFactory.h .cpp WeaponCommand.h .cpp  WeaponContextMenu.h .cpp WeaponModule.h .cpp WeaponStyle.h .cpp



Source
	U2212_06
		Characters
		CAnimInstance.h .cpp CEnemy.h .cpp  CPlayer.h .cpp ICharacter.h .cpp
		Components
		CMontagesComponent.h .cpp  CMovementComponent.h .cpp  CStateComponent.h .cpp CStatusComponent.h .cpp   CWeaponComponent.h .cpp
		Notifies
		CAnimNotifyState_BeginAction.h .cpp  CAnimNotify_CameraShake.h .cpp  CAnimNotifyState_EndAction.h .cpp CAnimNotify_EndState.h .cpp CAnimNotifyState.h .cpp CAnimNotifyState_CameraAnim.h .cpp CAnimNotifyState_Collision.h .cpp  CAnimNotifyState_Combo.h .cpp CAnimNotifyState_Equip.h .cpp CAnimNotifyState_SubAction.h .cpp
		Utilities
		CHelper.h CLog.h .cpp
		Weapons
		CCamerModifier.h .cpp CGhostTrail.h .cpp CDoAction_Combo.h .cpp CSubAction_Fist.h .cpp CSubAction_Hammer.h .cpp 생성 CSubAction_Sword.h .cpp CAttachment.h .cpp CDoAction.h .cpp CEquipment.h .cpp CSubAction.h .cpp CWeaponAsset.h .cpp CWeaponStructures.h .cpp
		Global.h CGameMode.h .cpp U2212_06.Build.cs
		U2212_06.uproject









일섬 스킬 구현하기





---

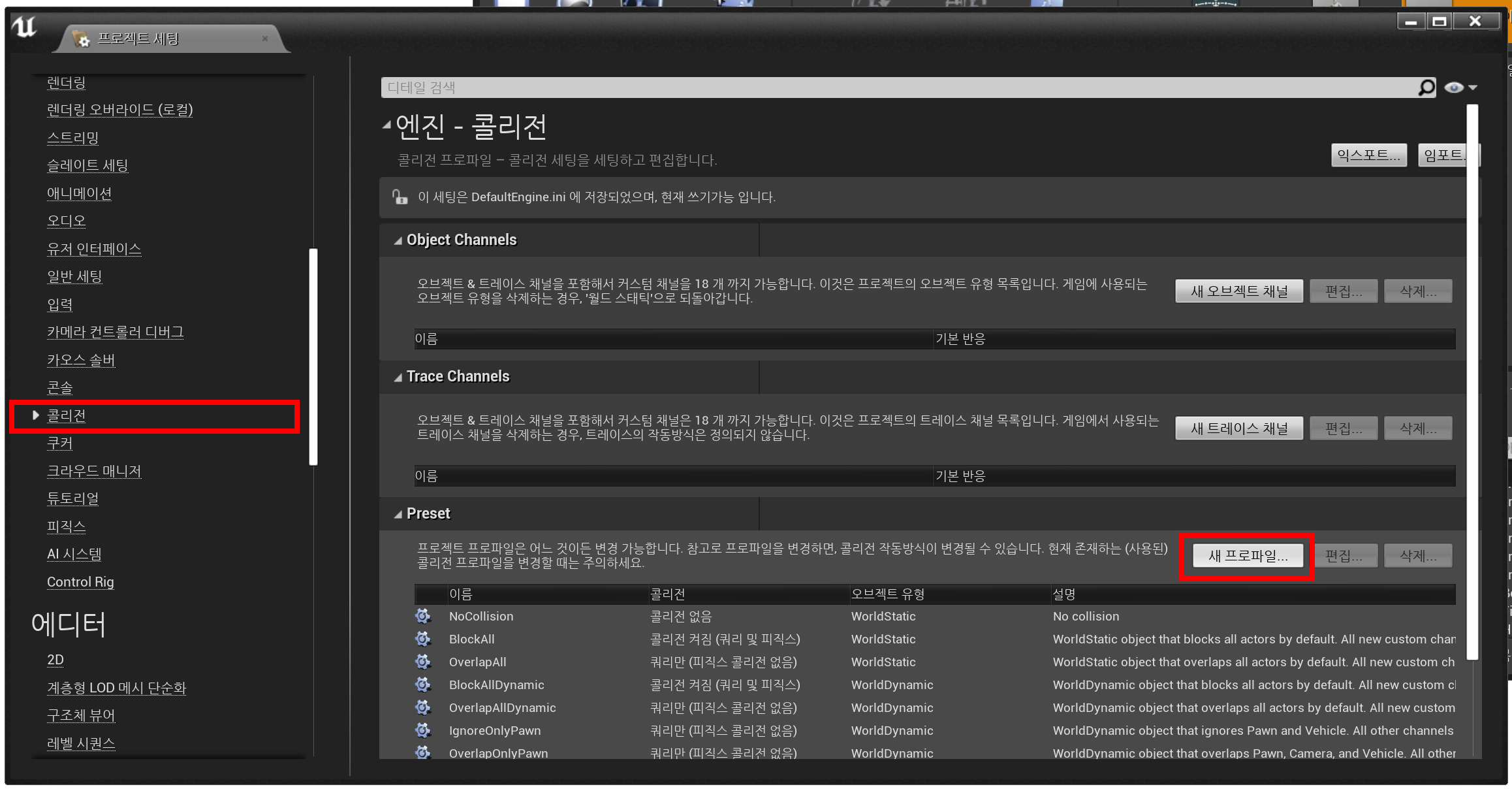

프로젝트 세팅 - 일섬 스킬 시 ㅖPawn(=Enemy 통과하기

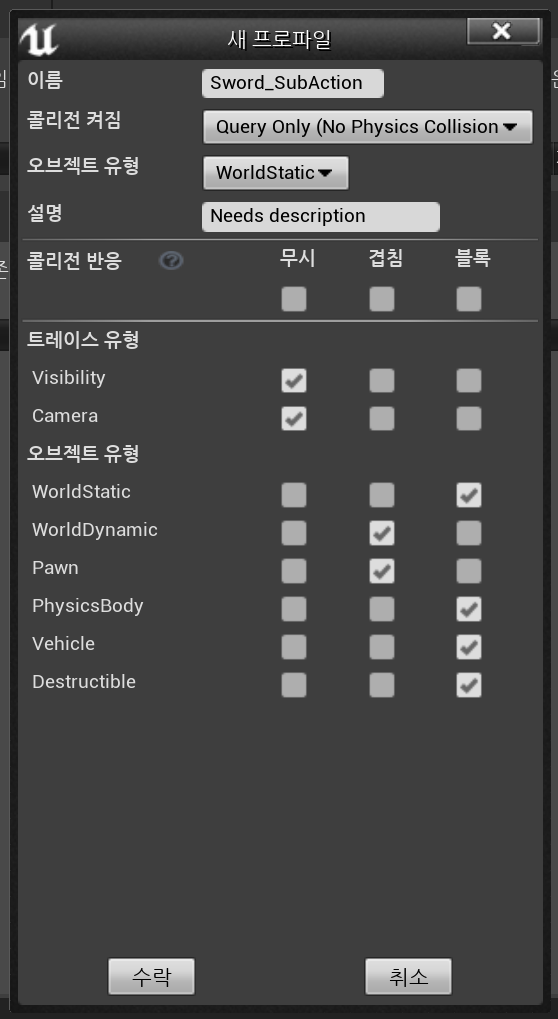

검 일섬 스킬 시에Enemy를 통과시키기 위해 콜리전 충돌 프로파일을 하나 만든다.



이름: Sword_SubAction

콜리전 켜짐: Query Only(No Physics Collision)

오브젝트 유형: WorldStatic



무시(Ignore): Visibility, Camera

겹침(Overlap): WorldDynamic, Pawn

블록: Worldstatic, PhysicsBody, Vehicle, Destructible

• Pawn뿐만 아니라 (돌아다니는) 물체를 뚫을수도 있으니 WorldDynamic도체 겹침으로 체크해준다.
• World Static이 블록이되어야 맵(=지형, 구조물 등)과 충돌해서 서 있을 수 있다.



※ Unreal C++ 코드 (Collision)

ETraceTypeQuery::TraceTypeQuery1    Visibility

ETraceTypeQuery::TraceTypeQuery2    Camera

ETraceTypeQuery::TraceTypeQuery3    Pawn

















---





CSubAction_Sword





CSubAction_Sword.h

#pragma once

#include "CoreMinimal.h"
#include "Weapons/CSubAction.h"
#include "Weapons/CWeaponStructures.h"
#include "Kismet/KismetSystemLibrary.h"
#include "CSubAction_Sword.generated.h"

UCLASS(Blueprintable)
class U2212_06_API UCSubAction_Sword : public UCSubAction
{
	GENERATED_BODY()

private:
    UPROPERTY(EditDefaultsOnly, Category = "Trace")
        float Distance = 1000.0;//이동거리

    UPROPERTY(EditDefaultsOnly, Category = "Trace")
        float Speed = 200;//속도

    UPROPERTY(EditDefaultsOnly, Category = "Trace")
        TEnumAsByte<EDrawDebugTrace::Type> DrawDebug;//디버그용

private:
    UPROPERTY(EditDefaultsOnly, Category = "Action")
        FDoActionData ActionData;

    UPROPERTY(EditDefaultsOnly, Category = "Action")
        FHitData HitData;

private:
    UPROPERTY(EditAnywhere, Category = "Add-On")
        TSubclassOf<class ACGhostTrail> GhostTrailClass;

public:
    void Pressed() override;
    void Begin_SubAction_Implementation() override;
    void End_SubAction_Implementation() override;
    void Tick_Implementation(float InDeltaTime) override;

private:
    UFUNCTION()
        void OnAttachmentBeginOverlap(class ACharacter* InAttacker, AActor* InAttackCuaser, class ACharacter* InOther);//충돌 함수

private:
    bool bMoving;

    FVector Start;
    FVector End;

    //복구를 위해 저장해두는 변수: Overlapped, Hitted
    TArray<class ACharacter*> Overlapped;
    TArray<class ACharacter*> Hitted;

private:
    class ACGhostTrail* GhostTrail;
};

충돌 함수 추가

• UFUNCTION()
  void OnAttachmentBeginOverlap(class ACharacter* InAttacker, AActor* InAttackCuaser, class ACharacter* InOther);



복구를 위해 저장해두는 변수 추가

• TArray<class ACharacter*> Overlapped;
• TArray<class ACharacter*> Hitted;
• 원본을 저장해두었다 일섬 스킬이 끝나면 위의 변수를 활용해서 되돌려준다.







CSubAction_Sword.cpp

#include "Weapons/SubActions/CSubAction_Sword.h"
#include "Global.h"
#include "Weapons/CAttachment.h"
#include "Weapons/CDoAction.h"
#include "GameFramework/Character.h"
#include "Components/CapsuleComponent.h"
#include "Components/CStateComponent.h"
#include "Components/CMovementComponent.h"
#include "Components/CapsuleComponent.h"
#include "Weapons/AddOns/CGhostTrail.h"

void UCSubAction_Sword::Pressed()
{
	CheckFalse(State->IsIdleMode());
	CheckTrue(State->IsSubActionMode());

	Super::Pressed();


	State->SetActionMode();
	State->OnSubActionMode();

	GhostTrail = CHelpers::Play_GhostTrail(GhostTrailClass, Owner);

	ActionData.DoAction(Owner);
}

void UCSubAction_Sword::Begin_SubAction_Implementation()
{
	Super::Begin_SubAction_Implementation();

	//Begin_SubAction이 시작할 때 DoAction의 충돌체를 빼주고 SubAction_Sword는 AddDynamic으로 추가해준다.
	Attachment->OnAttachmentBeginOverlap.Remove(DoAction, "OnAttachmentBeginOverlap");
	Attachment->OnAttachmentBeginOverlap.AddDynamic(this, &UCSubAction_Sword::OnAttachmentBeginOverlap);

	bMoving = true;//이동할 수 있게 설정해준다.

	Start = Owner->GetActorLocation();//시작 위치 = Owner의 위치
	End = Start + Owner->GetActorForwardVector() * Distance;//끝 위치 = 시작 위치 + Owner의 앞 방향으로 (헤더에서 기본값 설정한)Distance 거리

	float radius = Owner->GetCapsuleComponent()->GetScaledCapsuleRadius();//capsule의 radius
	float height = Owner->GetCapsuleComponent()->GetScaledCapsuleHalfHeight();//capsule의 halfHeight
	FRotator rotation = Owner->GetActorRotation();

	TArray<AActor*> ignores;//제외시킬 것들을 담을 배열 변수
	ignores.Add(Owner);//자기자신은 제외시킨다.

	TArray<FHitResult> hitResults;
	TArray<TEnumAsByte<EObjectTypeQuery>> objects;
	objects.Add(EObjectTypeQuery::ObjectTypeQuery3);//ObjectTypeQuery3은 Pawn. Pawn을 추적하기 위해 objects에 추가하였다.

	//Trace를 여러개 체크하기 위해 TraceMulti사용
	UKismetSystemLibrary::BoxTraceMultiForObjects(Owner->GetWorld(), Start, End, FVector(0, radius, height), rotation, objects, false, ignores, DrawDebug, hitResults, true);//objects는 추적 타입들
	for (const FHitResult& hitResult : hitResults)
	{
		ACharacter* character = Cast<ACharacter>(hitResult.GetActor());

		if (!!character)
		{
			character->GetCapsuleComponent()->SetCollisionProfileName("Sword_SubAction");//프로젝트 세팅에서 만든 Profile인 Sword_SubAction 사용.

			Overlapped.Add(character);
		}
	}

	FHitResult lineHitResult;
	UKismetSystemLibrary::LineTraceSingle(Owner->GetWorld(), Start, End, ETraceTypeQuery::TraceTypeQuery1, false, ignores, DrawDebug, lineHitResult, true);//TraceTypeQuery1은 Visibility

	if(lineHitResult.bBlockingHit)//하나라도 충돌되었다면
	{
		FVector direction = (End - Start).GetSafeNormal2D();
		End = lineHitResult.Location - (direction * radius * 2);//(벽에) 부딛혔을 때 밀착하는게 아니라 capsule * 2 거리에서 멈춘추도록 End 설정.

		if (DrawDebug == EDrawDebugTrace::ForDuration)
			DrawDebugSphere(Owner->GetWorld(), End, radius * 2, 20, FColor::Magenta, true, 2);
	}

	//Draw Debug
	if (DrawDebug == EDrawDebugTrace::ForDuration)
		DrawDebugDirectionalArrow(Owner->GetWorld(), Start, End, 25, FColor::Green, true, 5, 0, 3);
}

void UCSubAction_Sword::End_SubAction_Implementation()
{
	Super::End_SubAction_Implementation();

	//Begin_SubAction이 끝나면 SubAction_Sword의 충돌은 빼주고 DoAction의 충돌체는 AddDynamic으로 추가한다.
	Attachment->OnAttachmentBeginOverlap.Remove(this, "OnAttachmentBeginOverlap");
	Attachment->OnAttachmentBeginOverlap.AddDynamic(DoAction, &UCDoAction::OnAttachmentBeginOverlap);

	bMoving = false;//동작이 끝났으니 이동하지 못하게 false로 만들어준다.

	State->SetIdleMode();
	State->OffSubActionMode();

	Movement->Move();
	Movement->DisableFixedCamera();

	for (ACharacter* character : Overlapped)
		character->GetCapsuleComponent()->SetCollisionProfileName("Pawn");//Sword_SubAction으로 변경했던 프로파일을 원래 프로파일 이었던 Pawn으로 돌려준다.

	if (!!GhostTrail)
		GhostTrail->Destroy();//GhostTrail를 없앤다.
}

void UCSubAction_Sword::Tick_Implementation(float InDeltaTime)
{
	Super::Tick_Implementation(InDeltaTime);
	CheckFalse(bMoving);

	FVector location = Owner->GetActorLocation();
	float radius = Owner->GetCapsuleComponent()->GetScaledCapsuleRadius();

	//location이 radius 오차값 내에서 End와 같다면
	//Owner(여기서는 Player)의 위치가 radius 오차값 내의 End 위치에 도달했다면
	if(location.Equals(End, radius))
	{
		bMoving = false;//일섬 공격이 끝났으니 이동하지 못하게 false로 만들어준다.
		Start = End = Owner->GetActorLocation();//시작과 끝 위치를 현재 Owner의 위치로 설정해준다. 초기화.

		return;
	}

	//Empty로 비워주지 않으면 최초 피격 후에는 피격이 추가로 적용되지 않는다.
	Overlapped.Empty();
	Hitted.Empty();

	FVector direction = (End - Start).GetSafeNormal2D();
	Owner->AddActorWorldOffset(direction * Speed, true);
}

void UCSubAction_Sword::OnAttachmentBeginOverlap(ACharacter* InAttacker, AActor* InAttackCuaser, ACharacter* InOther)
{
	CheckNull(InOther);

	for (ACharacter* character : Hitted)
		CheckTrue(character == InOther);

	Hitted.AddUnique(InOther);

	HitData.SendDamage(Owner, InAttackCuaser, InOther);
}

void UCSubAction_Sword::Begin_SubAction_Implementation()

• Begin_SubAction이 시작할 때 DoAction의 충돌체를 빼주고 SubAction_Sword는 AddDynamic으로 추가해준다.
  • Attachment->OnAttachmentBeginOverlap.Remove(DoAction, "OnAttachmentBeginOverlap");
  • Attachment->OnAttachmentBeginOverlap.AddDynamic(this, &UCSubAction_Sword ::OnAttachmentBeginOverlap);
• 캐릭터의 Capsule을 기준으로  radius, height를 설정해준다.
• 본인 자신을 콜리전에서 제외시킨다
  • TArray<AActor*> ignores;//제외시킬 것들을 담을 배열 변수
  • ignores.Add(Owner);
• 벽에 부딪치는 경우, 바로 앞이 아니라 Capsule radius 2배 거리만큼 전에서 멈추게 한다.
  • End = lineHitResult.Location - (direction * radius * 2);



void UCSubAction_Sword::End_SubAction_Implementation()

• Begin_SubAction이 끝나면 SubAction_Sword의 충돌은 빼주고 DoAction의 충돌체는 AddDynamic으로 추가한다.
  • Attachment->OnAttachmentBeginOverlap.Remove(this, "OnAttachmentBeginOverlap");
  • Attachment->OnAttachmentBeginOverlap.AddDynamic(DoAction, &UCDoAction ::OnAttachmentBeginOverlap);





함수 정의

• void UCSubAction_Sword::OnAttachmentBeginOverlap(ACharacter* InAttacker, AActor* InAttackCuaser, ACharacter* InOther)
  • 충돌이 일어나면 Damage를 전달한다.



---

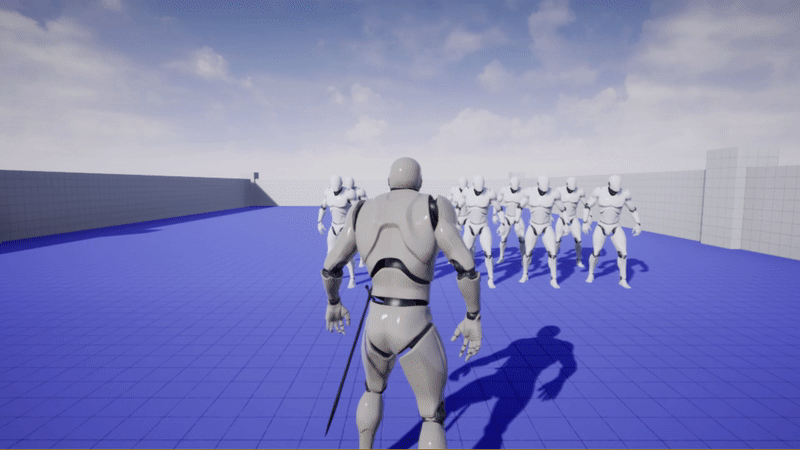

실행화면







---









해머 스킬 만들기



---

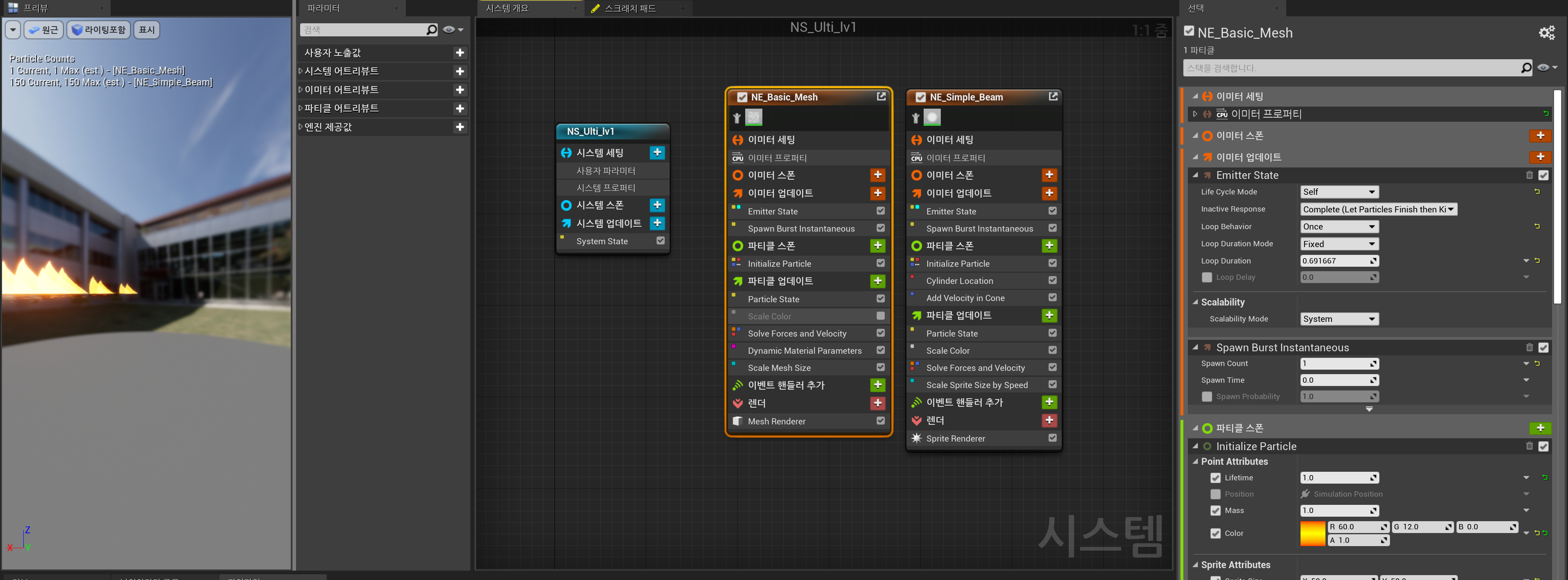

Nigara Particle로 사용할 에셋 이주해서 불러오기-  NS_Ulti_lv1



NS_Ulti_lv1

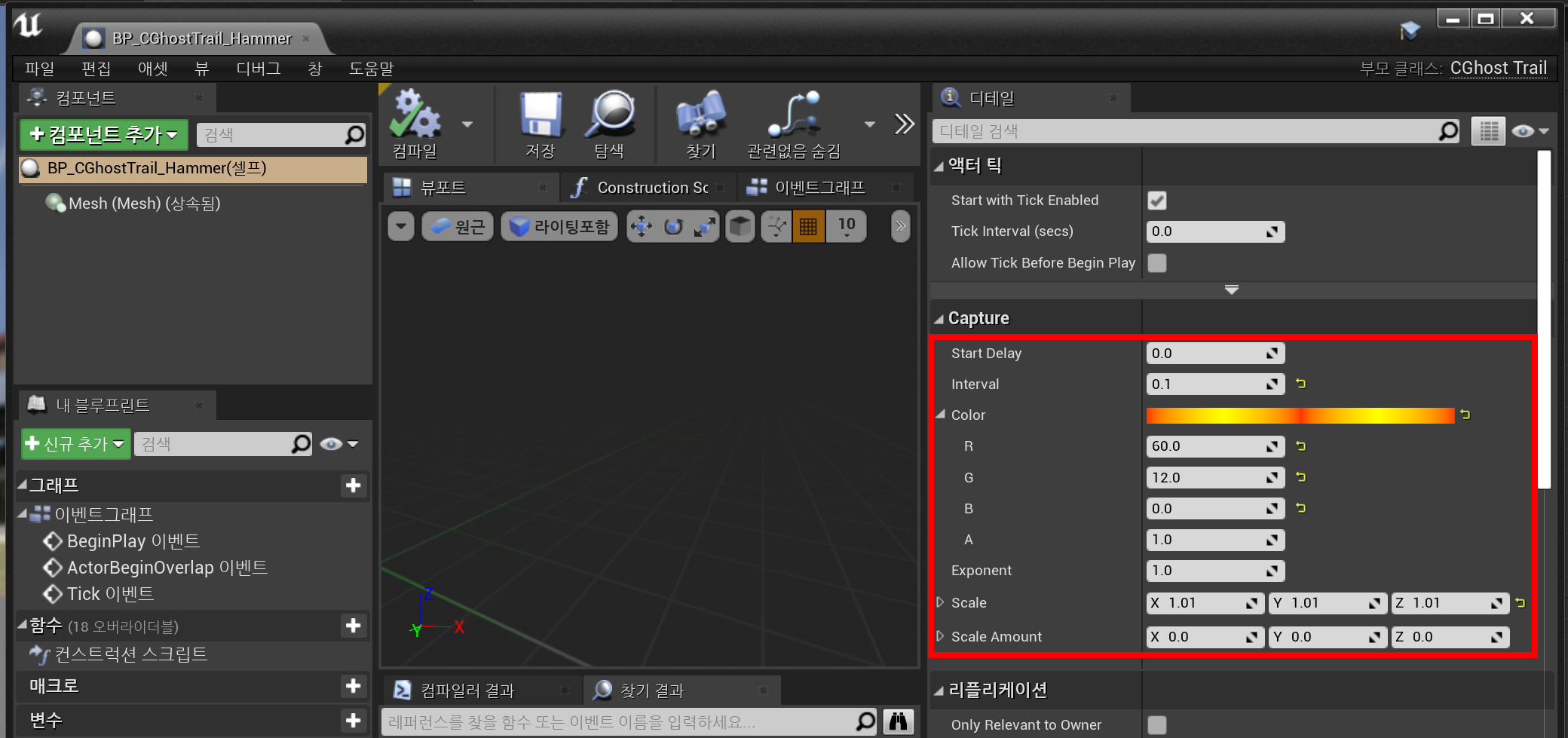

Initialize Particle의 Color를 조정해서 원하는 색으로 바꿔준다.



---





BP_CGhostTrail_Hammer

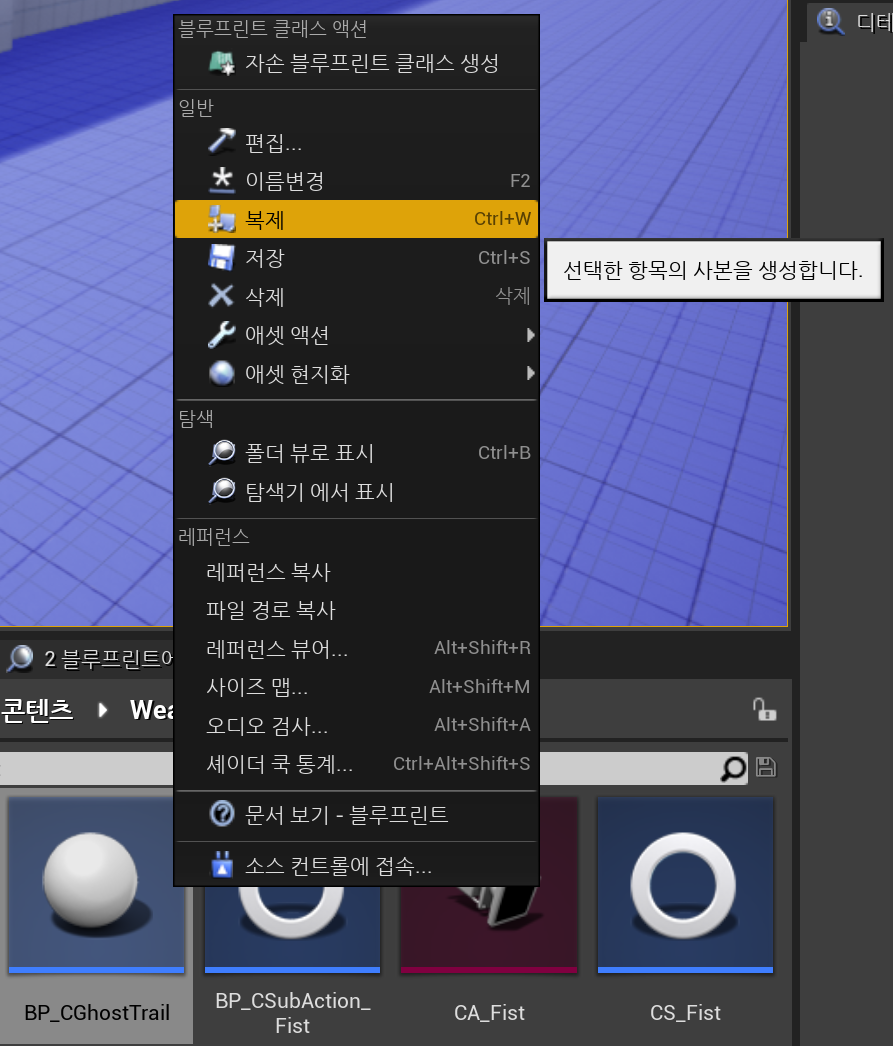

BP_CGhostTrail 복제 - BP_CGhostTrail_Hammer 생성

































---





CSubAction_Hammer 생성

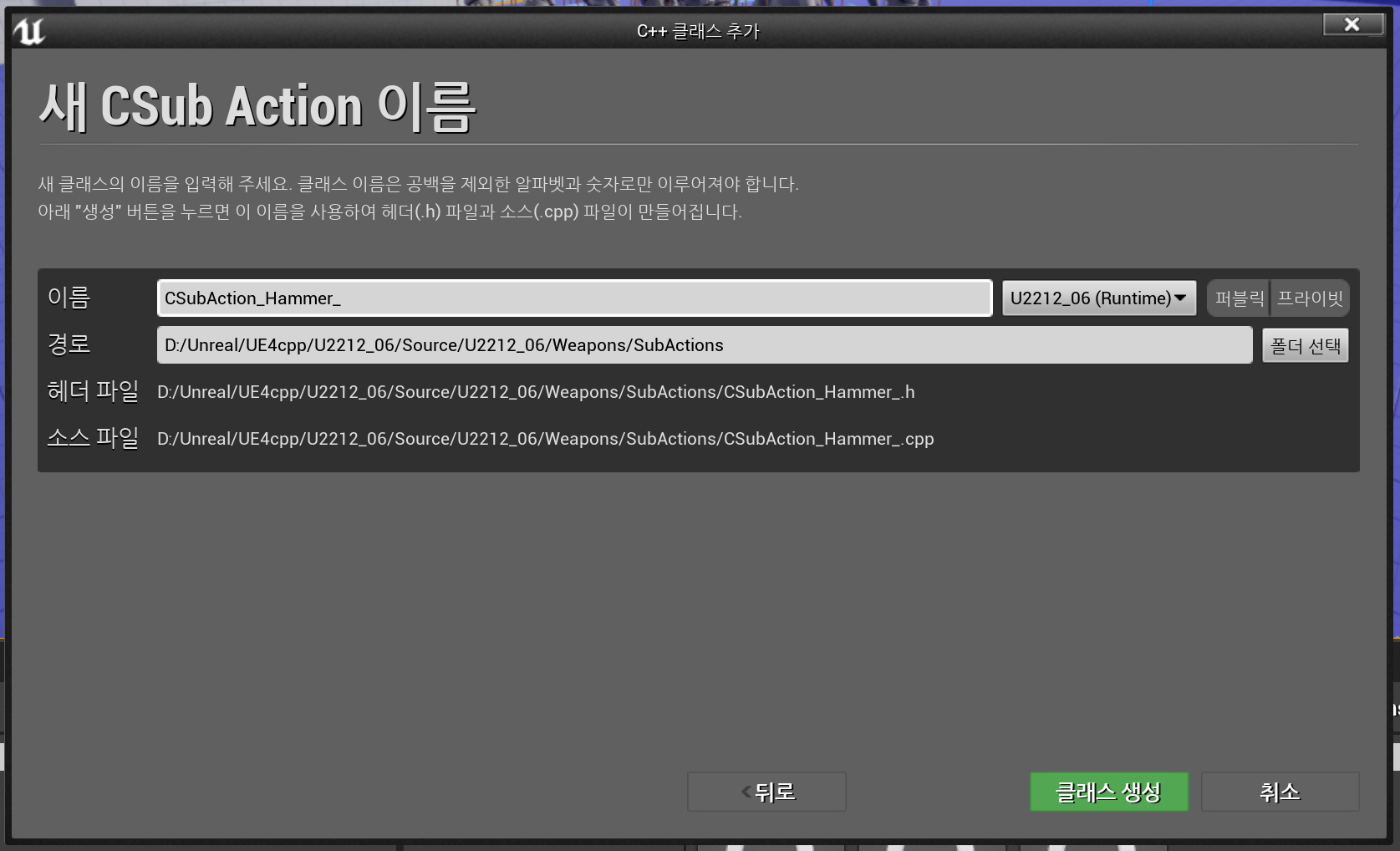

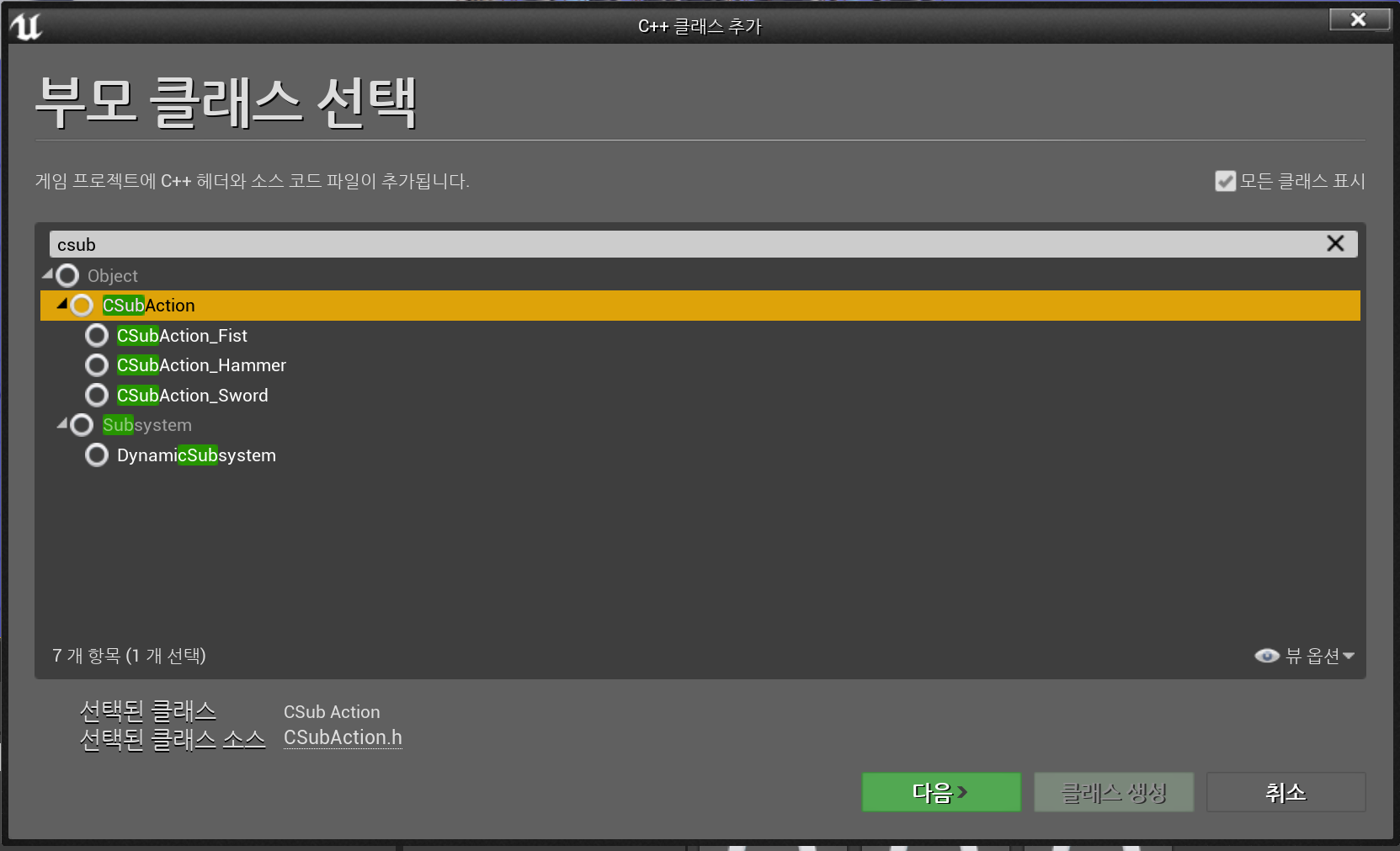

새 C++ 클래스  - CSubAction - CSubAction_Hammer 생성





CSubAction_Hammer.h

#pragma once
#include "CoreMinimal.h"
#include "Weapons/CSubAction.h"
#include "Weapons/CWeaponStructures.h"
#include "CSubAction_Hammer.generated.h"

UCLASS(Blueprintable)
class U2212_06_API UCSubAction_Hammer : public UCSubAction
{
	GENERATED_BODY()

private:
	UPROPERTY(EditDefaultsOnly, Category = "Action")
		FDoActionData ActionData;

	UPROPERTY(EditDefaultsOnly, Category = "Add-On")
		TSubclassOf<class ACGhostTrail> GhostTrailClass;

public:
	void Pressed() override;

	void Begin_SubAction_Implementation() override;
	void End_SubAction_Implementation() override;

private:
	class ACGhostTrail* GhostTrail;
};







CSubAction_Hammer.cpp

#include "Weapons/SubActions/CSubAction_Hammer.h"
#include "Global.h"
#include "GameFramework/Character.h"
#include "Components/CStateComponent.h"
#include "Components/CMovementComponent.h"
#include "Weapons/CAttachment.h"
#include "Weapons/CDoAction.h"
#include "Weapons/AddOns/CGhostTrail.h"

void UCSubAction_Hammer::Pressed()
{
	CheckFalse(State->IsIdleMode());
	CheckTrue(State->IsSubActionMode());

	Super::Pressed();


	State->SetActionMode();
	State->OnSubActionMode();

	GhostTrail = CHelpers::Play_GhostTrail(GhostTrailClass, Owner);

	ActionData.DoAction(Owner);
}

void UCSubAction_Hammer::Begin_SubAction_Implementation()
{
	Super::Begin_SubAction_Implementation();

}

void UCSubAction_Hammer::End_SubAction_Implementation()
{
	Super::End_SubAction_Implementation();

	State->SetIdleMode();
	State->OffSubActionMode();

	Movement->Move();
	Movement->DisableFixedCamera();

	if (!!GhostTrail)
		GhostTrail->Destroy();
}







BP_CSubAction_Hammer  생성

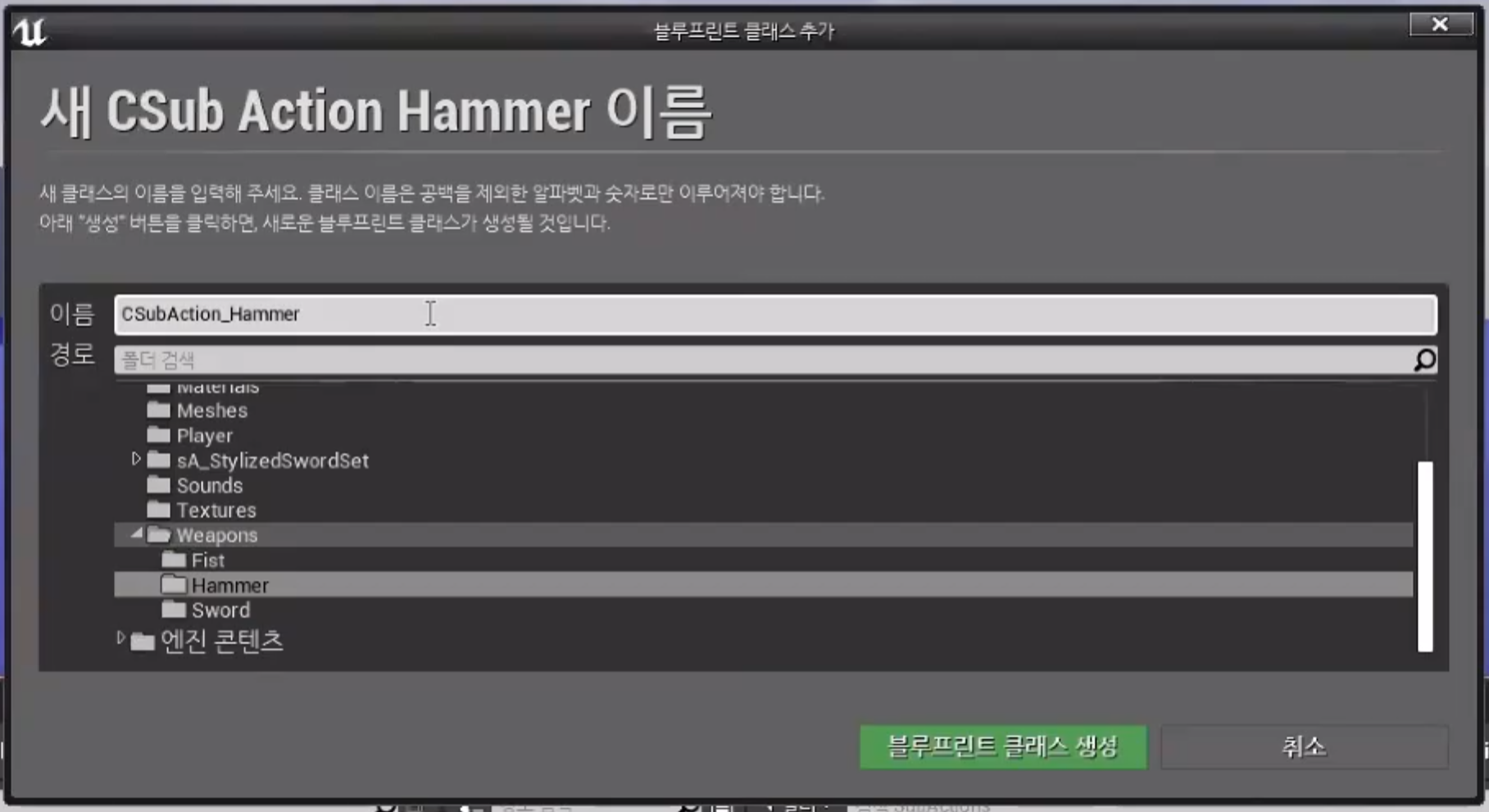

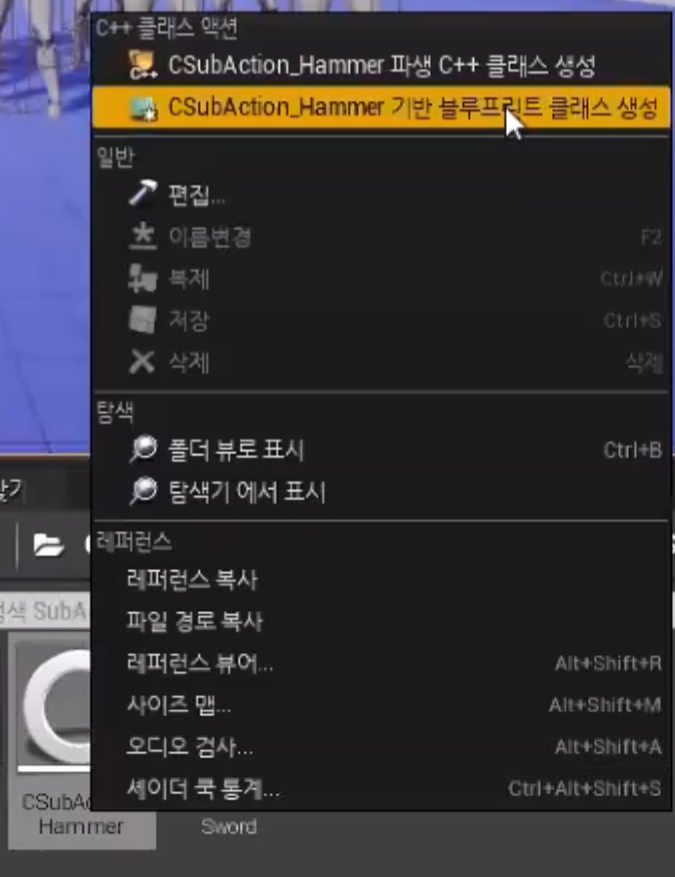

CSubAction_Hammer 기반 블루프린트 클래스 생성 - BP_CSubAction_Hammer  생성



---
