[DirectX11] 001~005 DirectX11 기초, NDC 좌표계





목차





---





DirectX11 기초





---



파이프라인



Vertex(정점) -> IA -> VS -> RS -> PS -> Pixel

IA(Input Assembler)	스테이지를 이용해 렌더링 데이터 세팅
VS(Vertex Shader)	정점의 위치 변환. NDC 공간의 사용.
RS(Rasterization Shader)	정점을 픽셀로 바꿔준다. 픽셀로 채워주는 과정
PS(Pixel Shader)	한점 한점을 어떻게 처리할 것인가? 픽셀 하나하나를 처리하는 과정. 색을 결정하는 과정에 쓰인다.



---





NDC(Nomalized Device Coordinates)  좌표계



NDC(Nomalized Device Coordinates) 좌표계란?

3D 물체가 Projection(=투영 변환)을 거쳐 2D 공간에 변환되면서 가지게되는 좌표계를 말한다.

렌더링할 화면의 해상도를 (-1~+1)까지로 정규화한 좌표여서 정규좌표라고 부르기도 한다.



Vertex Shader 단계에서 지정된 좌표(-1~1, -1~1)를 벗어난 모든 좌표는 잘라 폐기된다.





NDC를 사용하는 이유는?

화면의 해상도가 달라도 동일한 크기로 보여주기 위해 사용한다.





---





Visual Studio Settings







framework 속성 페이지



---





Visual Studio 확장 및 업데이트



HLSL Tools for Visual Studio



Folder To Solution Folder



사용법





---

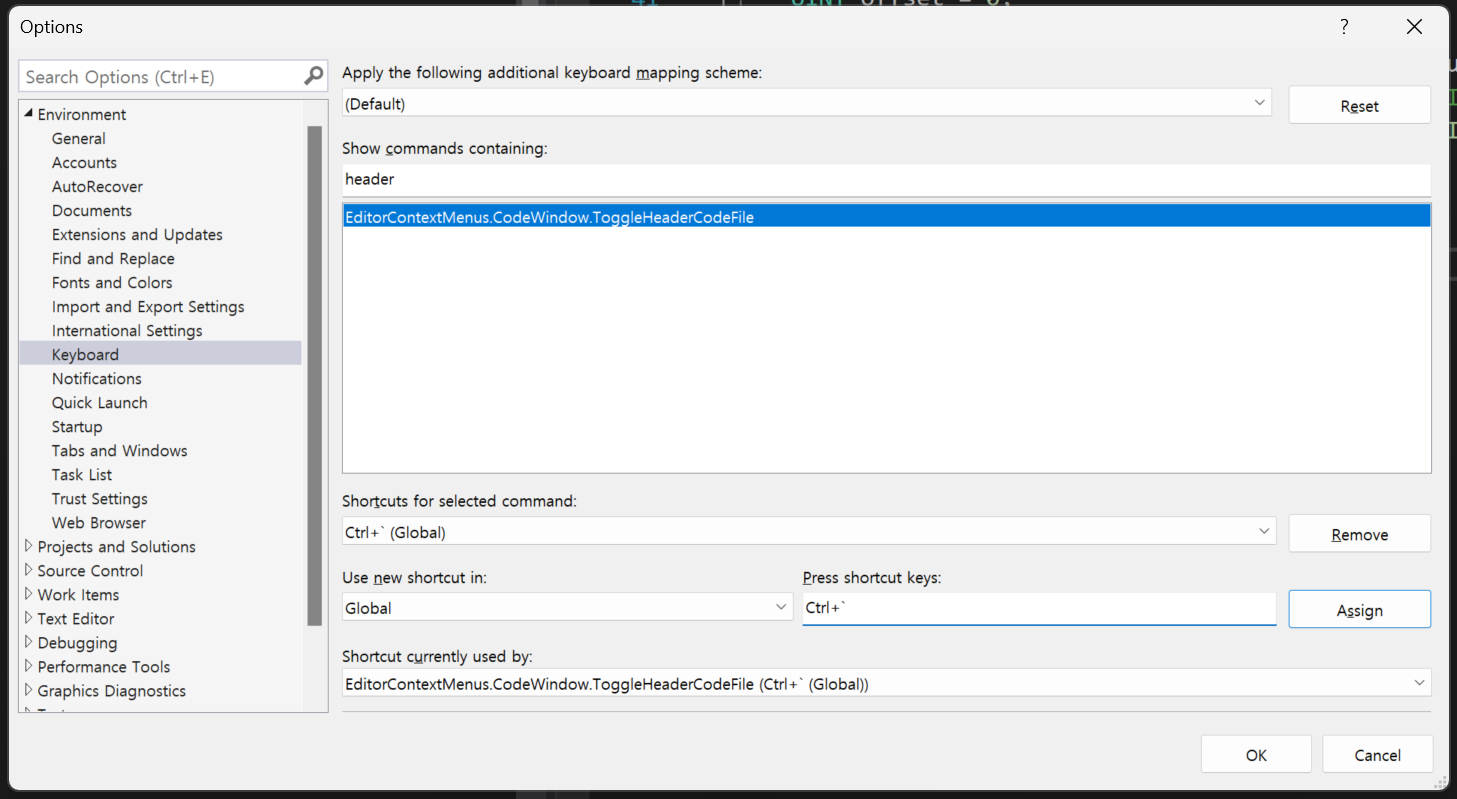

Visual Studio 단축키 설정



단축키 설정

• Tools - Options - Keyboard







---



_Shader



01_Vertex.fx

struct VertexInput
{
    float4 Position : Position;
};

struct VertexOutput
{
    float4 Position : SV_Position;
};

VertexOutput VS(VertexInput input)
{
    VertexOutput output;
    output.Position = input.Position;

    return output;
};

float4 PS(VertexOutput input) : SV_Target
{
	return float4(1, 0, 0, 1);
};

float4 PS2(VertexOutput input) : SV_Target
{
    return float4(0, 1, 0, 1);
};

float4 PS3(VertexOutput input) : SV_Target
{
    return float4(0, 0, 1, 1);
};

technique11 T0
{
	pass P0
	{
        SetVertexShader(CompileShader(vs_5._0, VS()));
        SetPixelShader(CompileShader(ps_5._0, PS()));
    }

    pass P1
    {
        SetVertexShader(CompileShader(vs_5._0, VS()));
        SetPixelShader(CompileShader(ps_5._0, PS2()));
    }

};

technique11 T1
{
    pass P0
    {
        SetVertexShader(CompileShader(vs_5._0, VS()));
        SetPixelShader(CompileShader(ps_5._0, PS()));
    }
}

---



UnitTest



Vertex_Line.h

#pragma once
#include "Systems/IExecute.h"

class Vertex_Line : public IExecute
{
public:
	virtual void Initialize() override;
	virtual void Ready() override {}
	virtual void Destroy() override;
	virtual void Update() override;
	virtual void PreRender() override {}
	virtual void Render() override;
	virtual void PostRender() override {}
	virtual void ResizeScreen() override {}

private:
	Shader* shader;

	Vertex vertices[2];
	ID3D11Buffer* vertexBuffer;
};



Vertex_Line.cpp

#include "stdafx.h"
#include "Vertex_Line.h"

void Vertex_Line::Initialize()
{
	shader = new Shader(L"01_Vertex.fx");

	vertices[0].Position = Vector3(0.0f, 0.0f, 0.0f);
	vertices[1].Position = Vector3(1.0f, 0.0f, 0.0f);

	D3D11_BUFFER_DESC desc;
	ZeroMemory(&desc, sizeof(D3D11_BUFFER_DESC));
	desc.ByteWidth = sizeof(Vertex) * 2;
	desc.BindFlags = D3D11_BIND_VERTEX_BUFFER;

	D3D11_SUBRESOURCE_DATA subResource = { 0 };
	subResource.pSysMem = vertices;  // 그릴 데이터의 시작주소

	Check(D3D::GetDevice()->CreateBuffer(&desc, &subResource, &vertexBuffer));
}

void Vertex_Line::Destroy()
{
	SafeDelete(shader);
	SafeRelease(vertexBuffer);
}

void Vertex_Line::Update()
{
}

void Vertex_Line::Render()
{
	UINT stride = sizeof(Vertex);
	UINT offset = 0;

	D3D::GetDC()->IASetVertexBuffers(0, 1, &vertexBuffer, &stride, &offset);
	D3D::GetDC()->IASetPrimitiveTopology(D3D11_PRIMITIVE_TOPOLOGY_LINELIST);

	shader->Draw(1, 0, 2);
}
