[UE] 타격 구현 (Camera Shaking, Hit Stop)



목차





---





타격 구현(Camer Shaking, Hit Stop)

BP: Blueprint Class
BS: Blend Space
ABP: Animation Blueprint
AN: Blueprint Class AnimNotify
ANS: Blueprint Class - AnimNotifyState
E: Enum 열거형
DT: Data Table
F: 구조체



UE2212_02

	Level - LEVEL ABP_Player BP_GameMode
AdvancedMagicFX12	Materials
	Meshes
	Particles
	Textures
Character	Animation	Common
		Sword
		Unarmed
	BlendSpaces	BS_Fist BS_Sword BS_Unarmed
	Materials	MaterialLayers
		M_UE4Man_Body M_UE4Man_ChestLogo
	Mesh	SK_Mannequin SK_MAnnequin_PhysicsAsset Skel_Mannequin
	Montages	Common	HitReaction_Move_Montage HitReaction_Stop_Montage
		Fist	Fist_Attack_1_Montage Fist_Attack_2_Montage Fist_Attack_3_Montage Fist_Hitted_Montage
		Sword	Draw_Sword_Montage Sword_Attack_1_Montage Sword_Attack_2_Montage Sword_Attack_3_Montage
		Enemy_DeadFall_Montage HitReaction_Montage
	Textures	UE4_LOGO_CARD UE4_Mannequin__normals UE4_Mannequin_MAT_MASKA UE4Man_Logo_N
	Weapons	Sword
Component	EStateType MovingComponent StateComponent WeaponComponent
Effects	P_Cube_Mesh_Test P_Genno_Weapon_Lightning_01
Enemies	BP_Enemy
Environment	Materials	Textures
	Meshes
	Obstacle
InfinityBladeEffects	Effects	FX_Combat_Base
		FX_Materials
		FX_Meshes
		FX_Monsters
		FX_Textures
		FX_Textures_IB
		Masters
Materials	M_Mesh M_White_Inst M_Red_Inst M_Green_Inst M_Blue_Inst M_UE4Man_Body_Inst M_UE4Man_ChesLogo_Inst
Meshes	Cone_2 Cube_2 Cylinder_2 Sphere_2
Notifies	ANS_Equip ANS_Combo ANS_Collision AN_BeginAction AN_EndAction
Player	BP_Player
Sounds	S_BGM S_HitPunch S_OneHand_Hit
	Fist	Combo_Fist - Blueprint Class Actor Weapon_Combo 상속 DT_DoAction_Fist DT_Equip_Fist DT_HitData_Fist
Weapons	Sword	Combo_Sword - Blueprint Class Actor Weapon_Combo 상속 CS_Sword DT_DoAction_Sword DT_Equip_Sword DT_HitData_Sword
	EWeaponType FDoActionData FEquipData FHitData Weapon - Blueprint Class Actor Weapon_Combo - Blueprint Class Actor Weapon 상속 M_Weapon





---

게임의 요소 - 타격



타격감을 결정지는 요소

• Animation 애니메이션 (ex. Hit Stop 경직)
• Sound 사운드
• Effects 이펙트
• Camera Effect 카메라효과 (ex. Camera Shaking)
• Vibration 진동 ()

이번시간에 Hit Stop, Camera Shaking 구현!





---



리플렉션



enum A
{
	Test, Sword,
}

class string
{
}

리플렉션

자료형의 타입을 변수로 다루어주는 기능. 위의 string을 type-id로만 다룰 수 있는데 언리얼C++블루프린트에서는 변수로 다룰 수 있다.





---



Camer Shaking



---



Sine Wave & Perline Noise

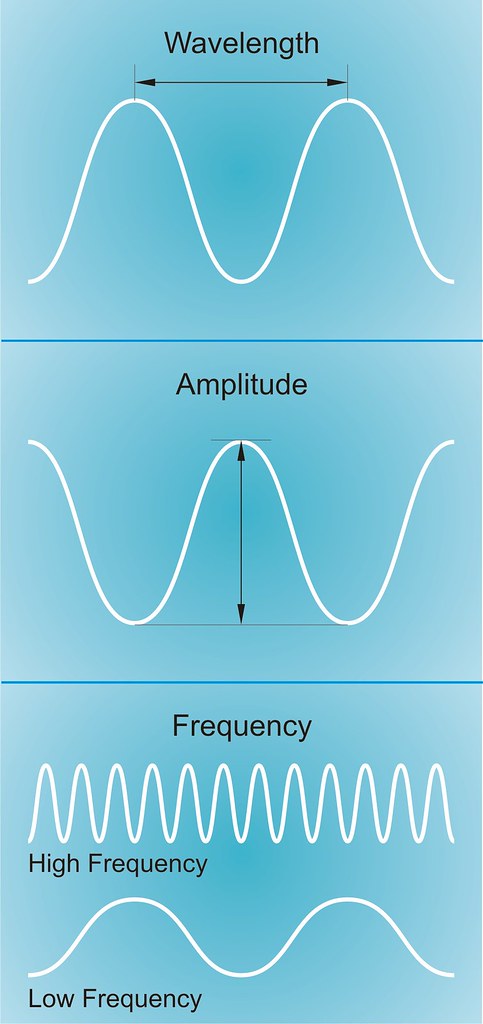

Sine Wave

• 규칙적인 패턴에 자주 이용

Amplitude, Time Period and Frequency of a Vibration - GeeksforGeeks


Perline Noise

• 구름, 지형과 같이 랜덤한 것을 구현할 때 사용

Mathf-PerlinNoise - Unity 스크립팅 API (unity3d.com)

Mathf-PerlinNoise - Unity 스크립팅 API

UStaticMeshComponent | Unreal Engine Documentation

UStaticMeshComponent







---

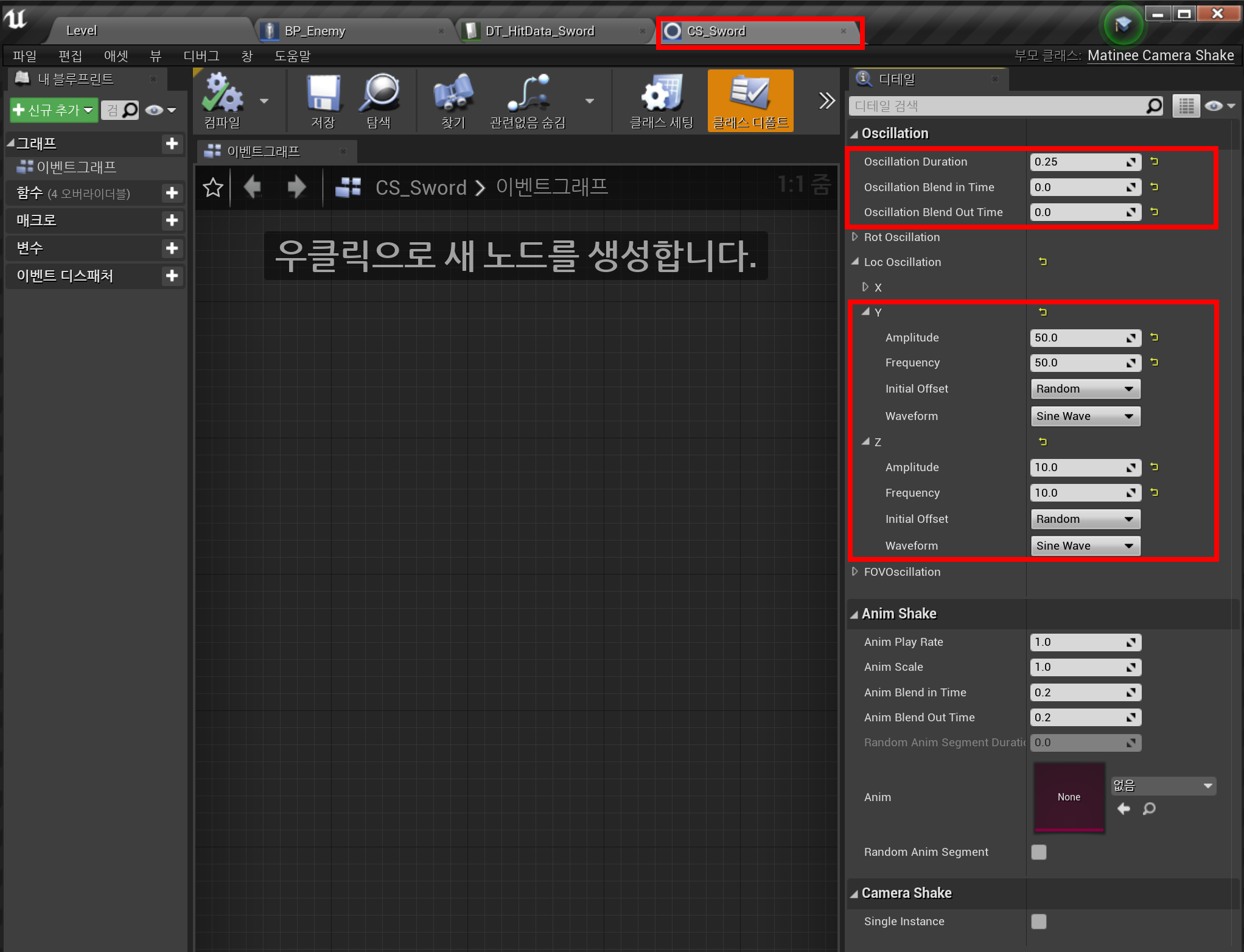

CS_Sword 생성 (카메라 흔들림 구현)



• Oscillation Duration: 0.25초 동안 진동(흔들림)하겠다.
• Oscillation Blend in Time: 기준시간에서 현재시간까지 오는 시간. 카메라 흔들리지 않는 상태에서 카메라가 흔들리는 상태까지 오는데 0초.
• Oscillation Blend Out Time: 흔들림에서 원래데로 돌아가는데 걸리는 시간.
• Rot(ational) Oscillation: 회전 진동.
• Loc(ational) Oscillation: 카메라 앞뒤상하좌우 진동(흔들림).
  • 여기서는 Camera Shaking 효과로 상하 흔들림과 좌우 흔들림을 구현한다. 앞뒤 축 흔들림은 잘 사용하지 않는다.
• FOV Oscillation: 수직 시야각. 확대축소.



---



BP_Enemy 수정 - Play Camera Shake 생성

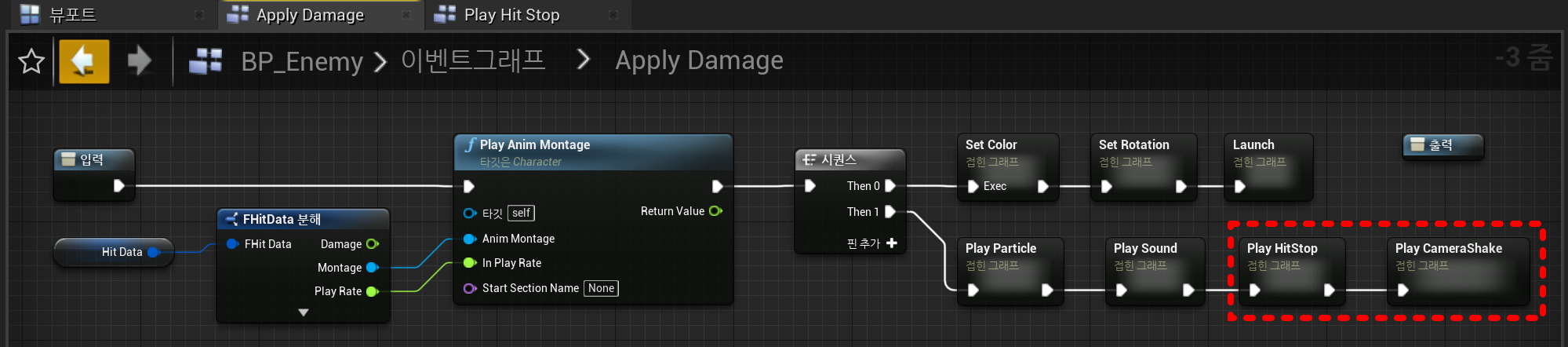

Apply Damage

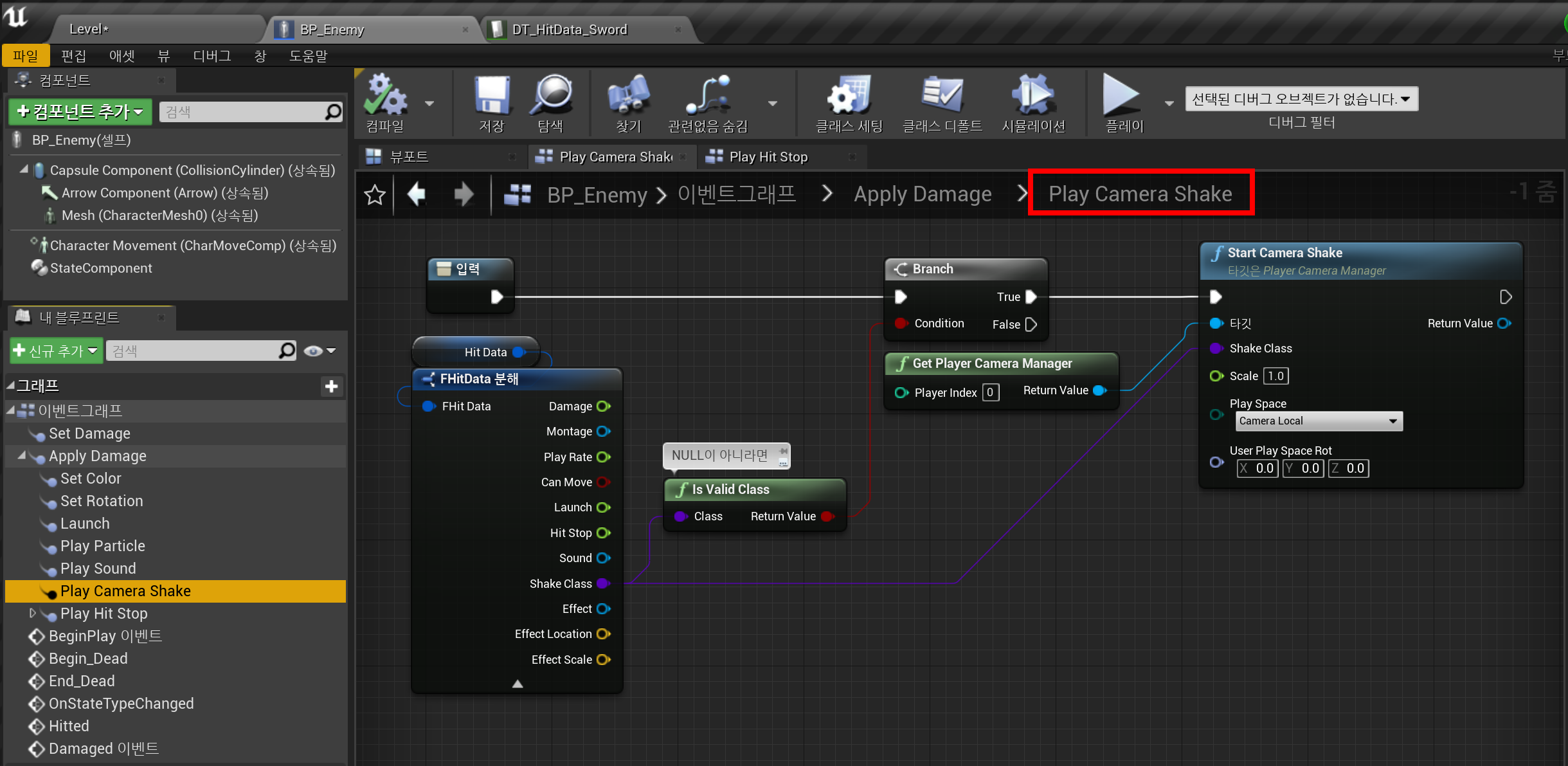

 Apply Damage > Play Camera Shake 생성



---

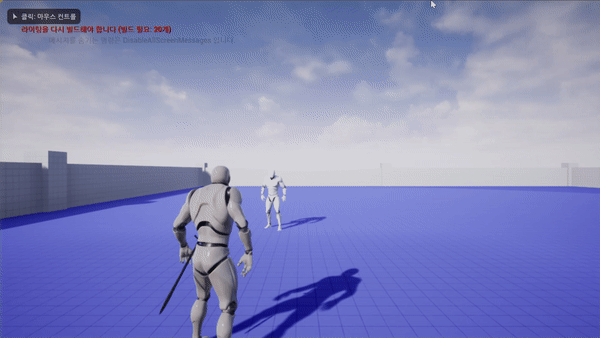

실행화면





---



Hit Stop





---

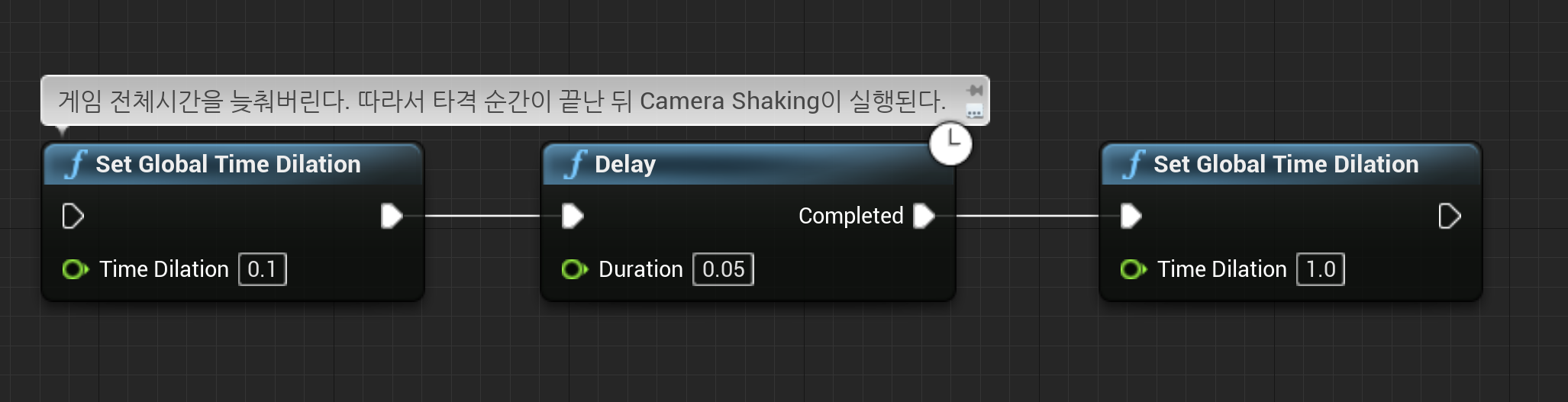

Hit Stop과 Camera Shaking



ㅁ Delay ㅁ 멈췄다가 넘어감

위의 코드는 테스트만 하고 사용하지 않음.

• Delay가 다 회복된 다음에 카메라 흔들림이 끝에 나온다.
• 이러면 타격 순간에는 카메라가 흔들리지 않는다.
• ->하지만 우리는 타격 순간에도 카메라가 흔들려서 좀 더 리얼한 타격감을 구현하고 싶다. 어떻게 할까?

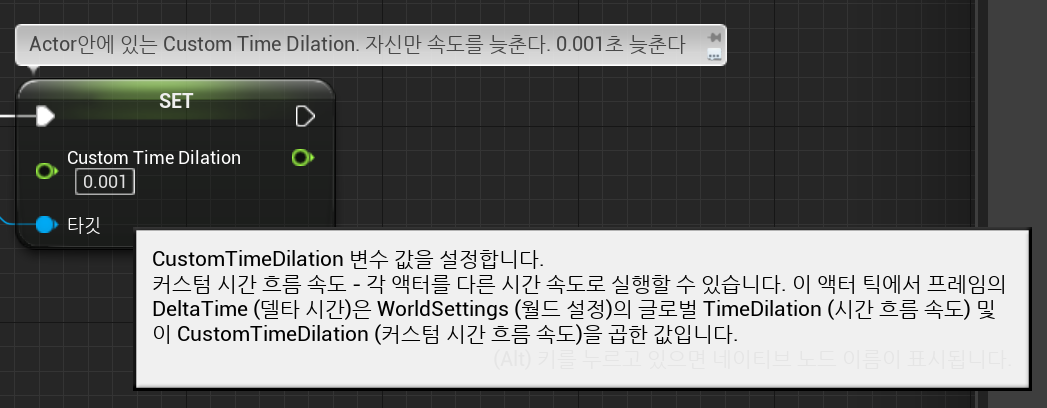

ㅁ Timer ㅁ 멈추지 않음. Timer시점부터 시간 기록.



---



BP_Enemy 수정 - Play hit Stop 생성



Apply Damage

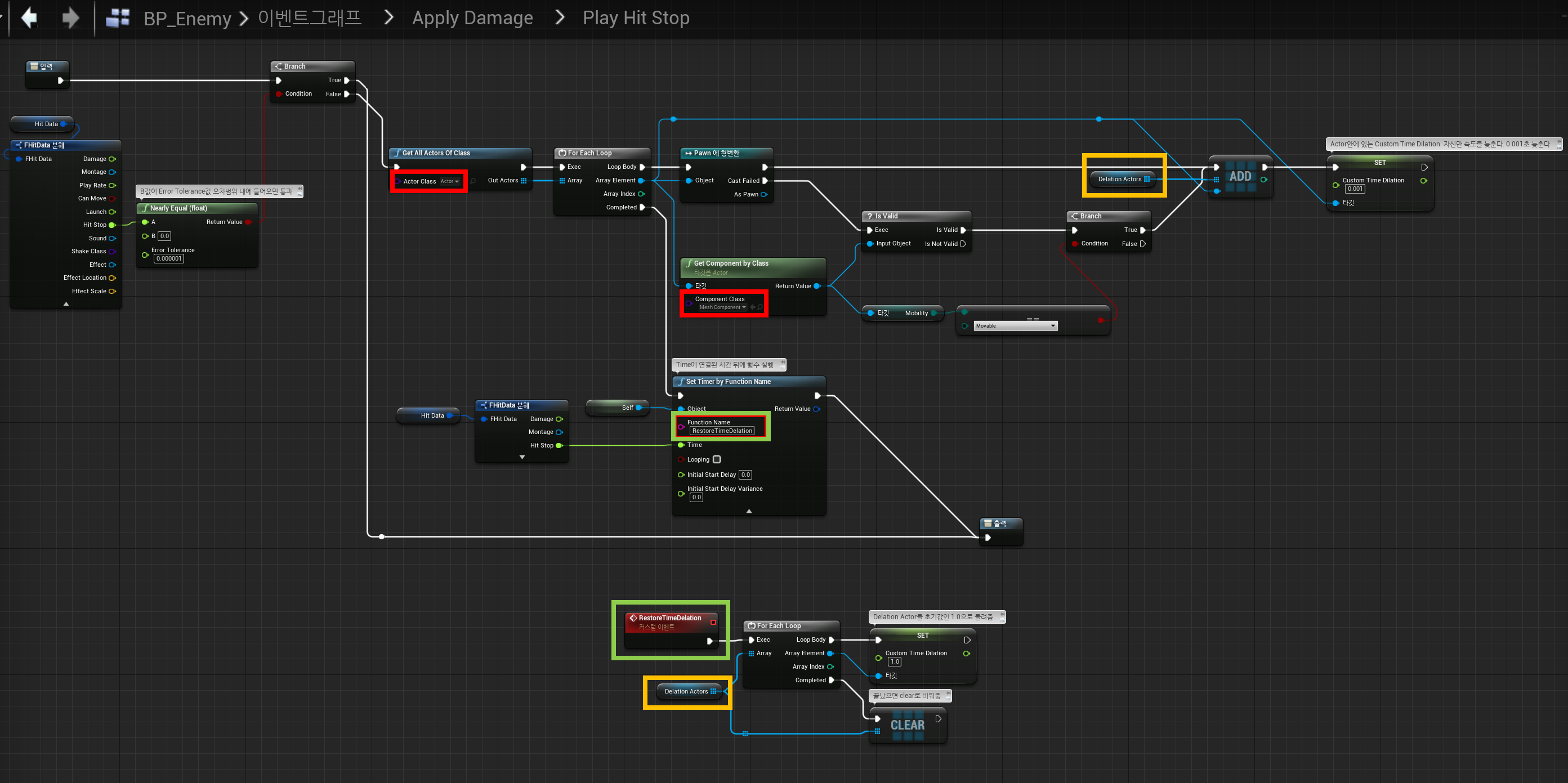

 Apply Damage > Play Hit Stop 생성



세부항목 Zoom in

---

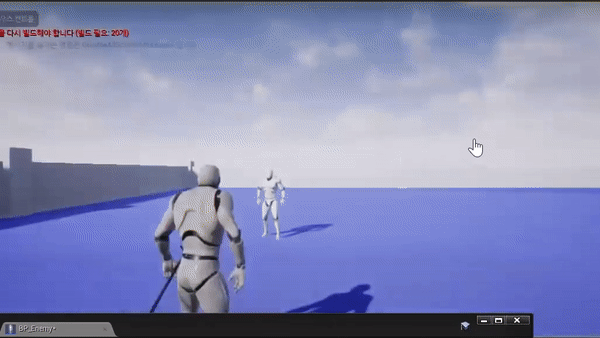

실행화면



• 세 번째 공격 때 Hit Stop이 실행된다.



---





Fist 주먹으로 때리기 구현





---





BS_Fist 생성



BS_Sword를 복사하여 BS_Fist 생성 (Animation - BlendSpace)



• 에셋 브라우저에 있는 Fist_ 애니메이션을 맞는 위치에 넣어준다.





---



ABP_Player 수정

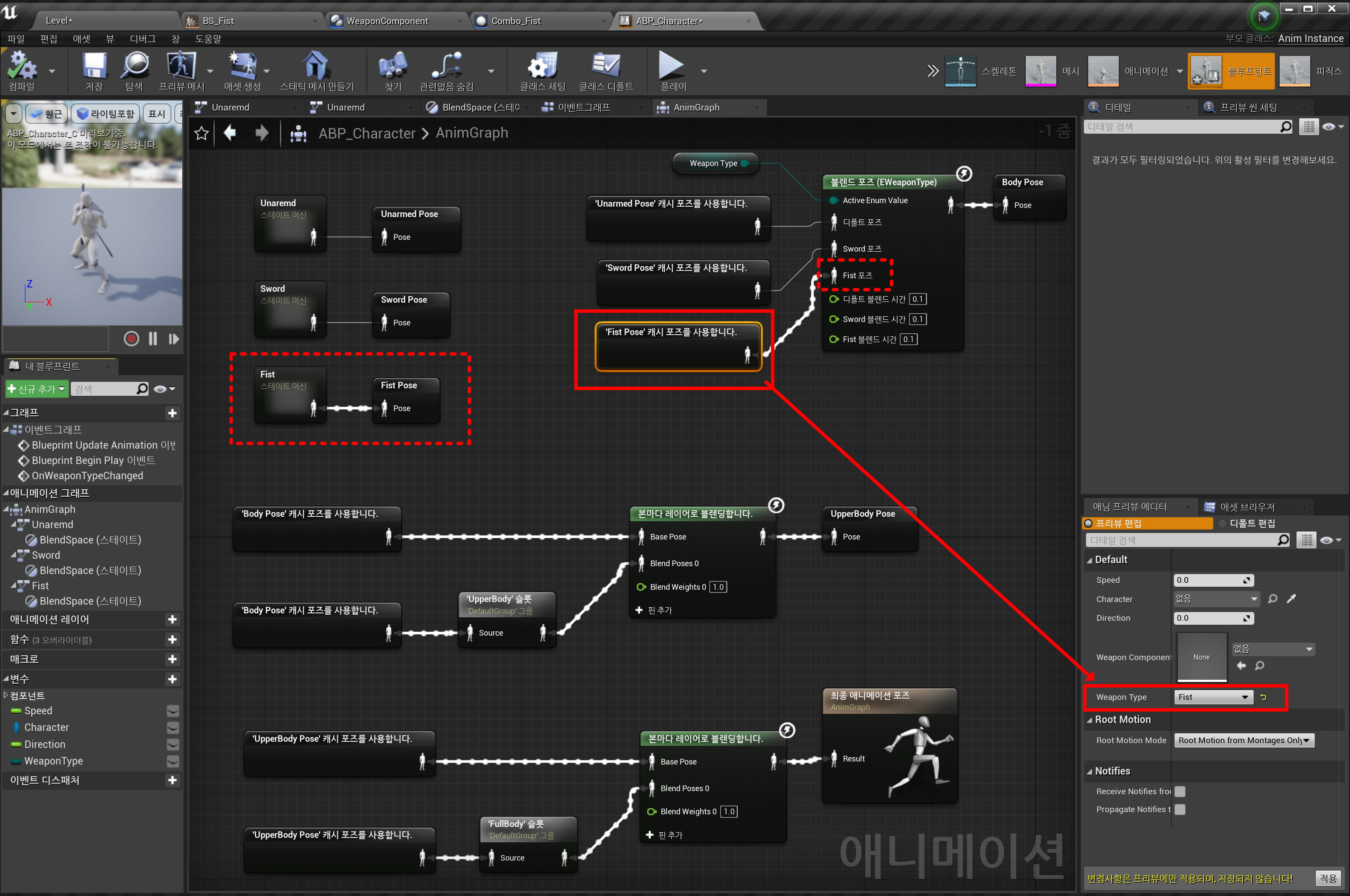

AnimGraph

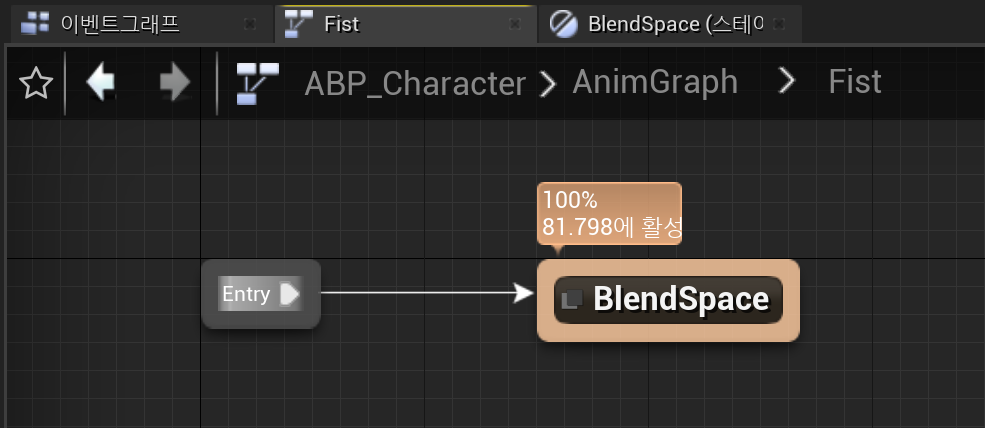

AnimGraph > Fist



AnimGraph > Fist > BlendSpace



---



Weapon Component 수정

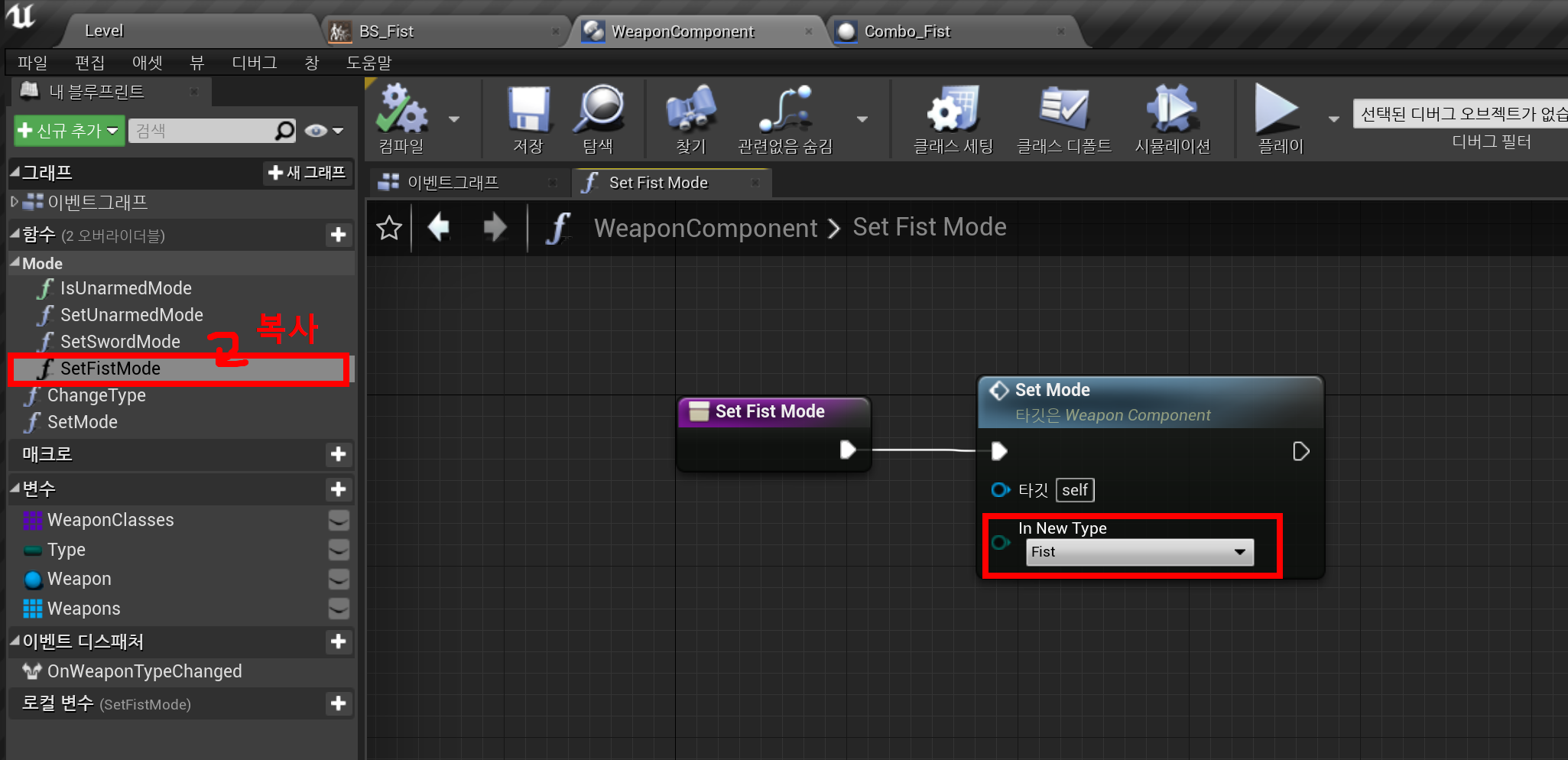

Set Fist Mode

• Set Sword Mode를 복사하여 Set Fist Mode를 생성한다.
• Set Mode 노드에서  In New Type을 Fist로 바꿔준다.







---

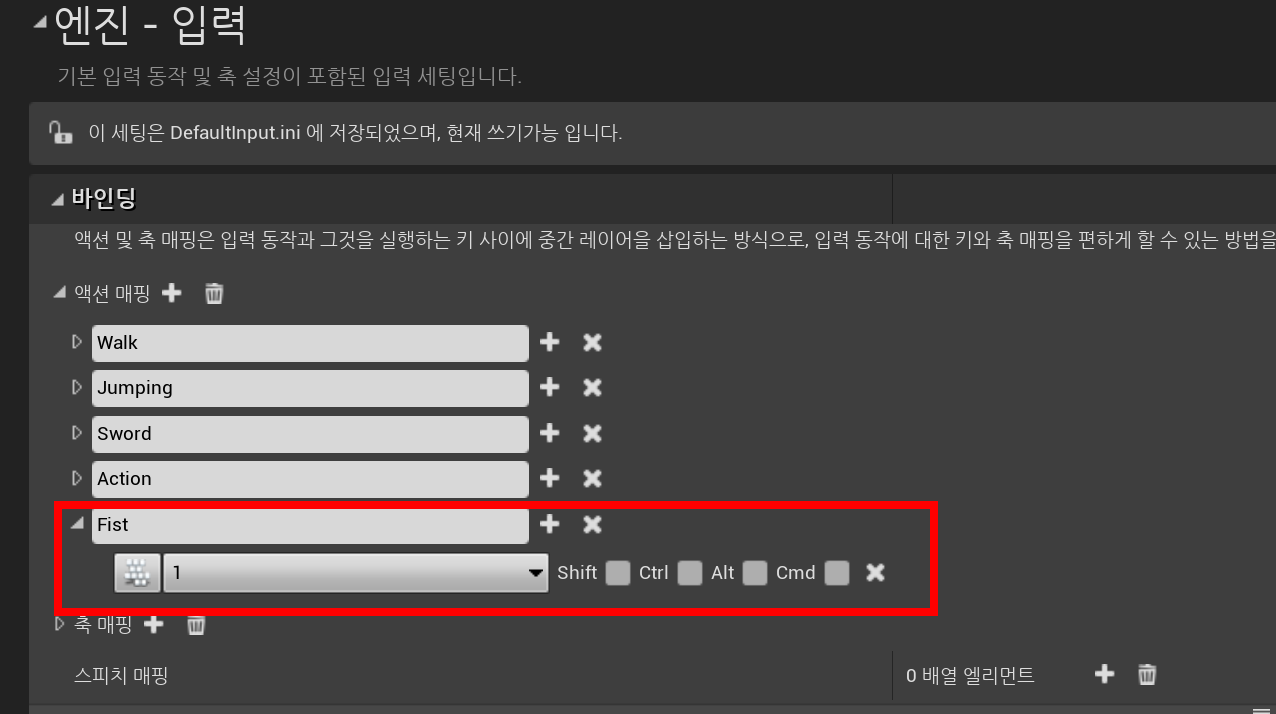

Project Setting - 입력











---



BP_Player 수정



Action





---



Fist_Attack_1~3_Montage 생성



Fist_Attack_1_Montage 생성

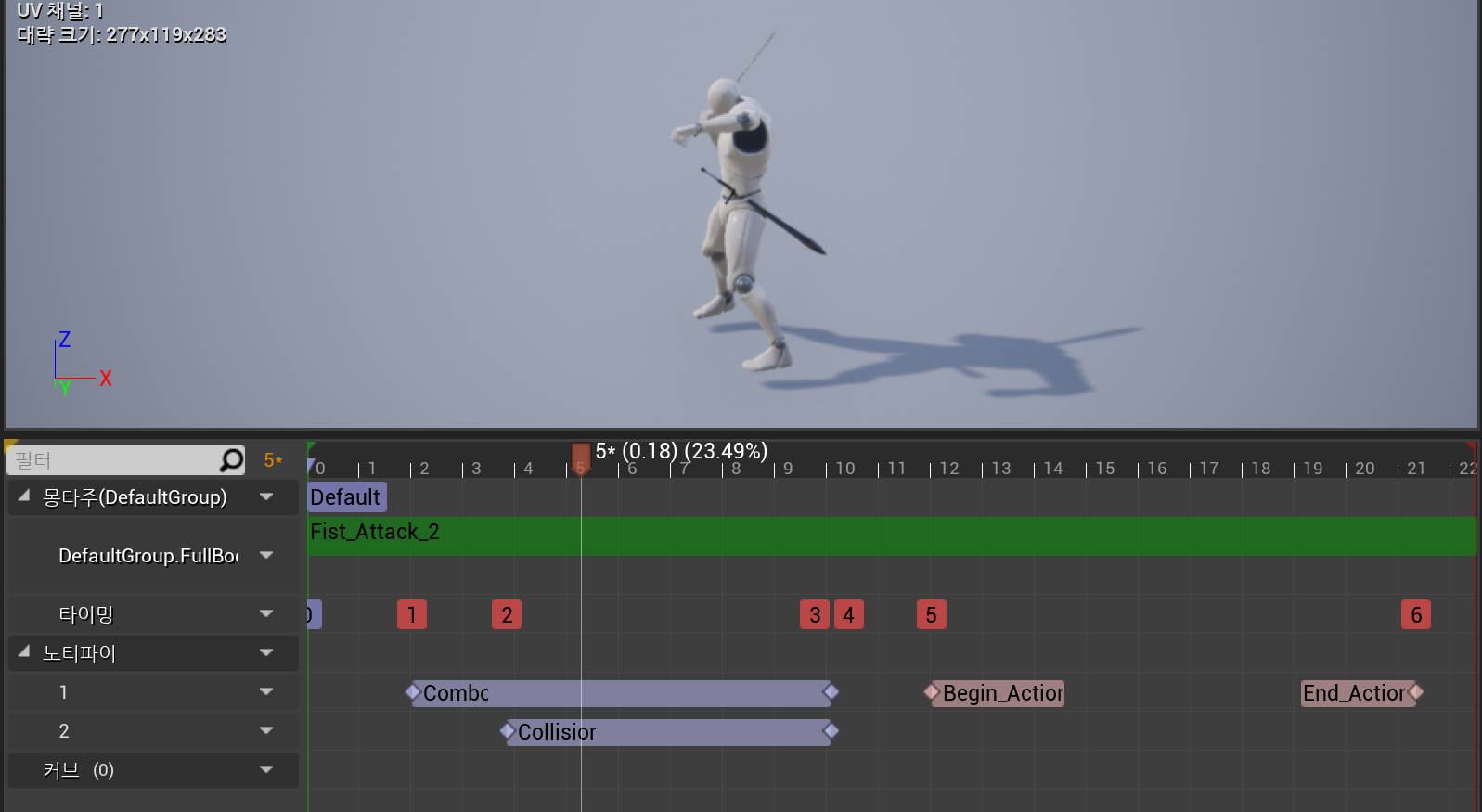

Fist_Attack_2_Montage 생성

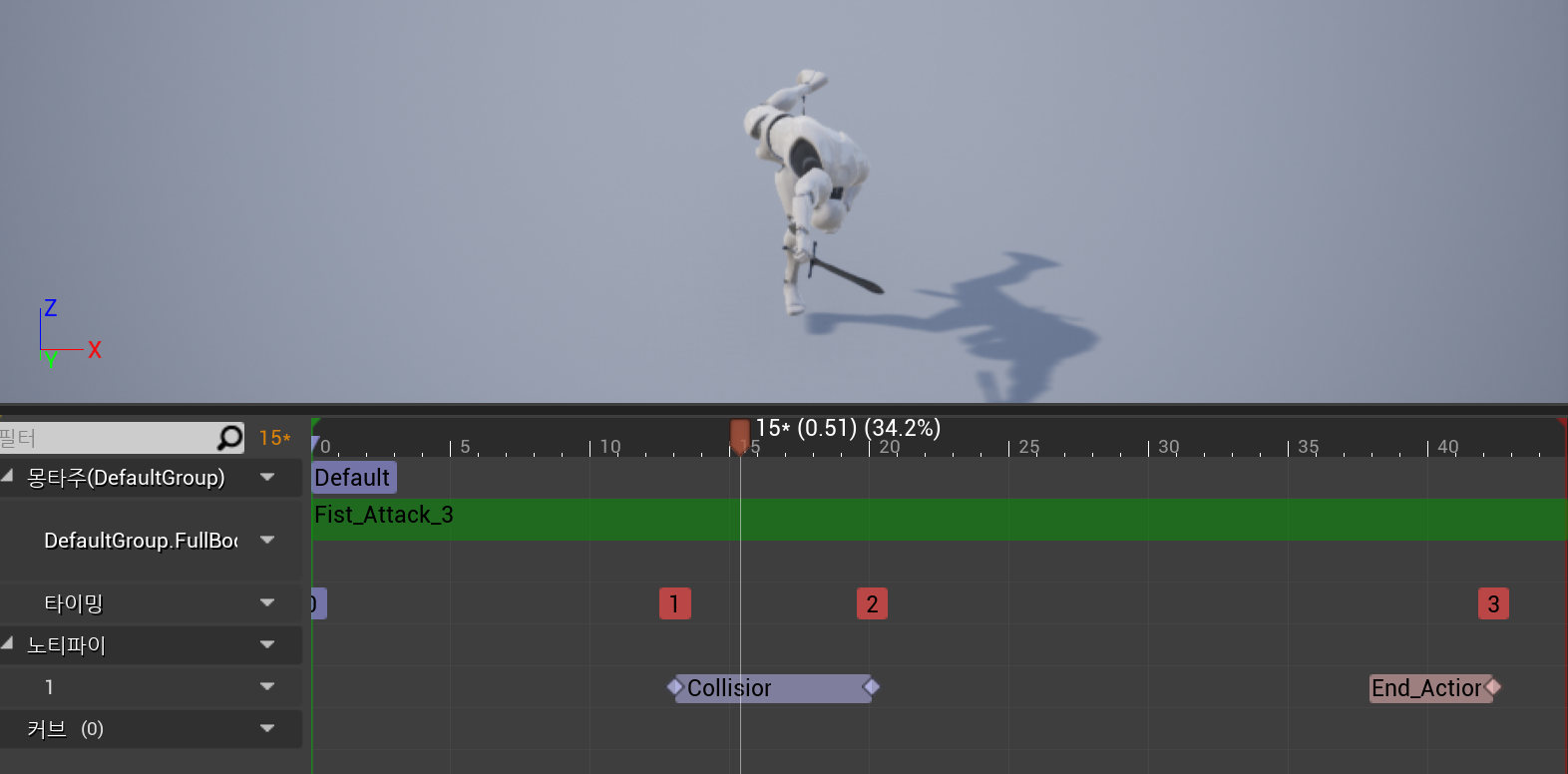

Fist_Attack_3_Montage 생성

---

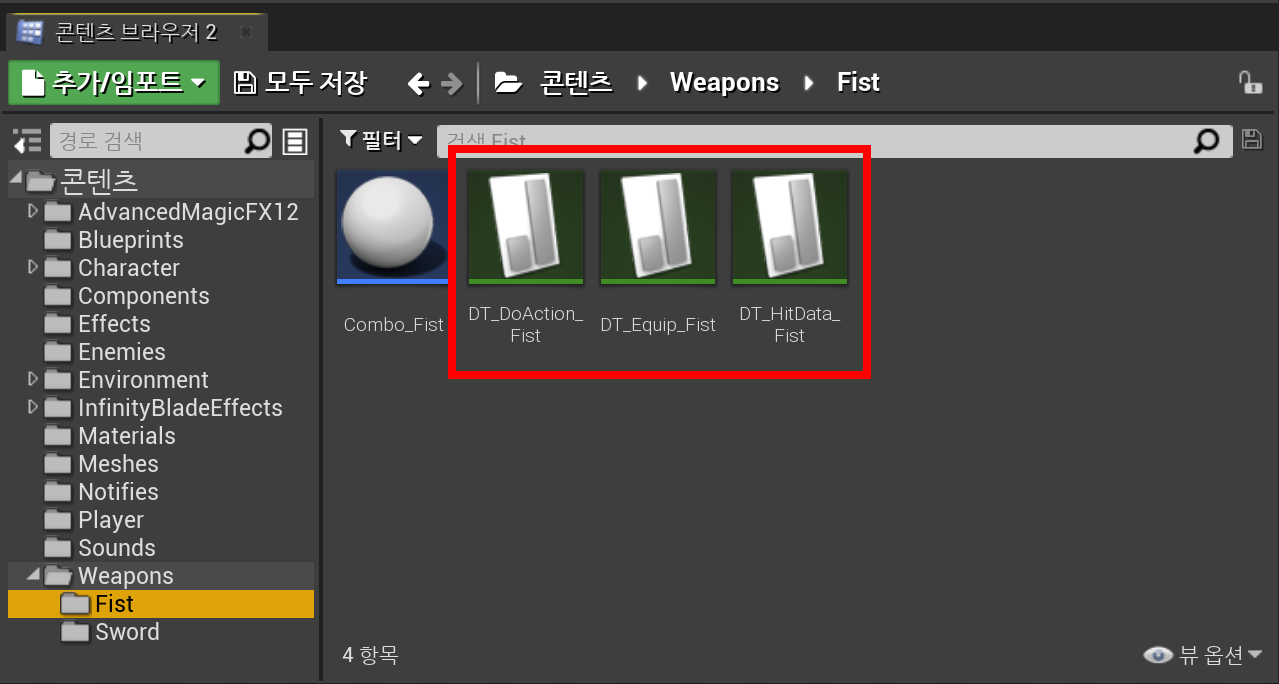

DT_DoAction_Fist / DT_Equip_Fist / DT_HitData_Fist .csv

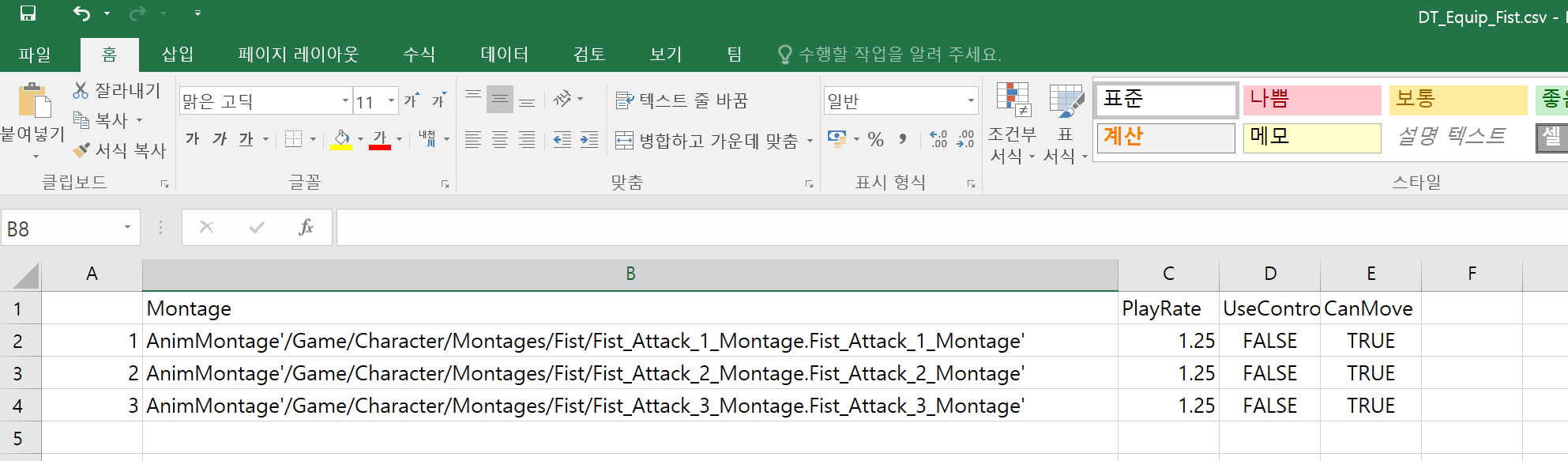

DT_DoAction_Fist.csv

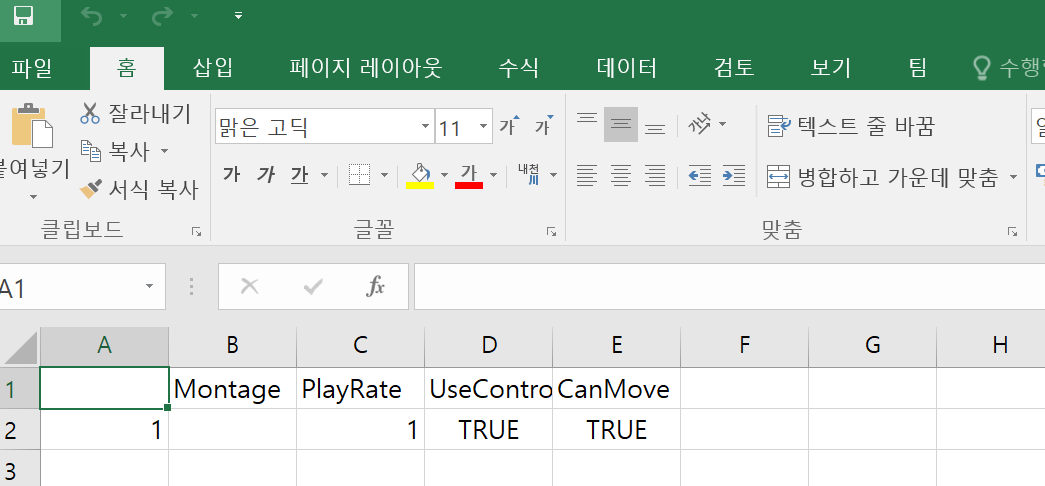

DT_Equip_Fist



DT_HitData Fist.csv







---

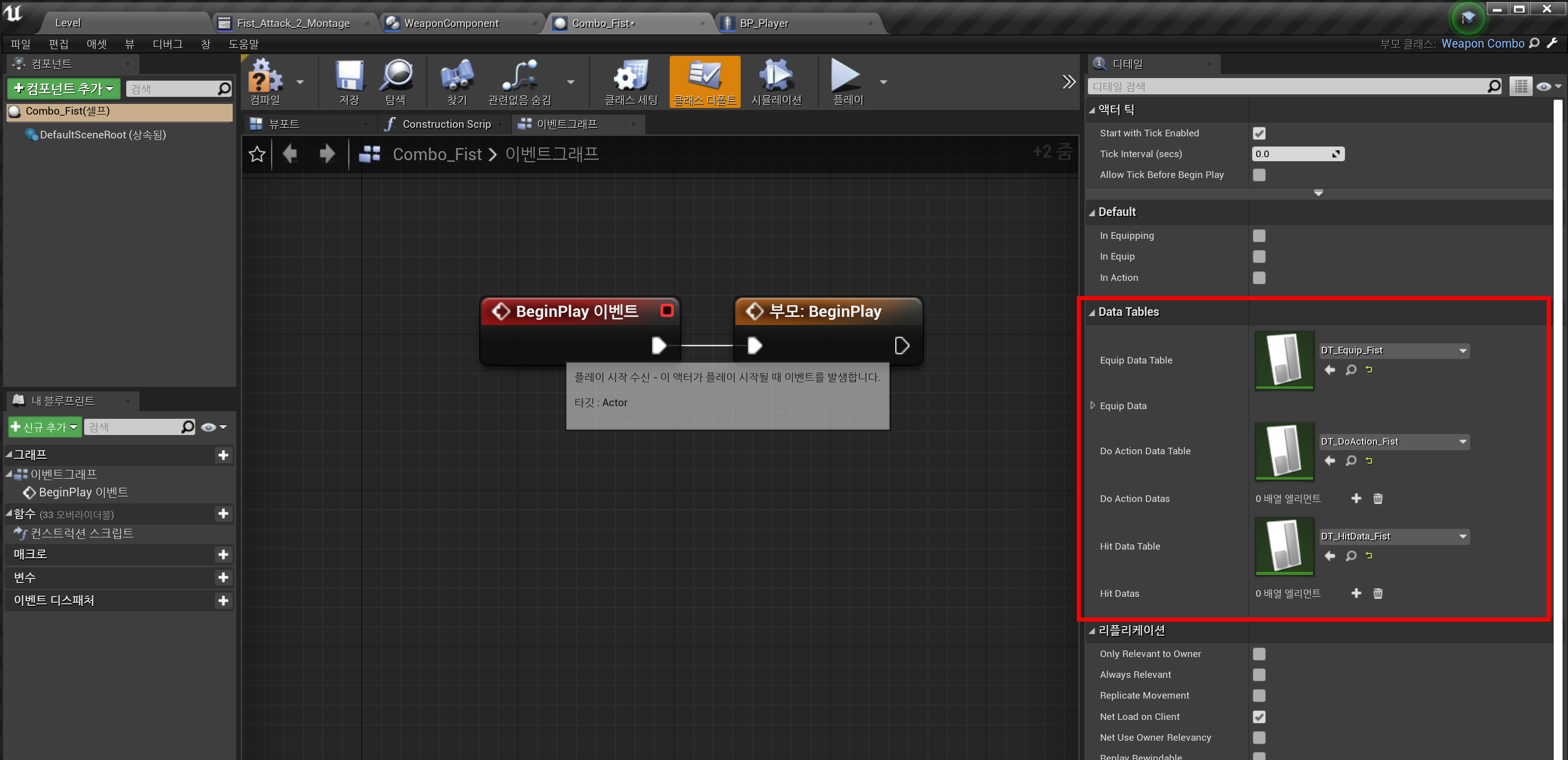

Combo_Fist 수정



• Data Tables를 DT_XXXX_Fist 시리즈로 교체해준다.



---



실행화면
