Warp Effect 수정



---



P_ky_aura_shine 수정



• Required
  • Emitter Loops = 0은 무한, 1은 1회 실행, 2는 2회 실행...
  • Emitter Duration: 플레이되는 시간
  • Emitter Low: 전체에 곱해지는 비율값
• Spawn
  • Distribution
    • Distribution Float Constant: 상수 하나의 값이 들어감.
    • Distribution Float Constant Curve: 지점을 만들어서 0~1번 구간, 1~2번 구간 값이 들어가게 함.
    • Distribution Float Uniform: Min~Max 사이의 랜덤값.
• Lifetime 수명 주기
• Initial Size: 시작 크기
• Color Over Life: 라이트 색
• Scale Color / Life: 스케일
• Initial Location: 시작 위치





---



Warp_Montage 수정



• Warp_Montage의 이펙트를 변경한다.

---





실행화면





---









IK 수정





---



Skel_Mannequin 수정 - 애님 커



• 애님 커브
• 기존에 있는 커브 삭제하고 새롭게 만들어준다.
• 커브 생성: LeftFoot, RightFoot



---



Unarmed_Idle 수정



•  커브 생성 - LeftFoot, RightFoot





---



Sword_And_Shield_Run_L 수정



•  커브 생성 - LeftFoot, RightFoot



LeftFoot 키값 잡기



RightFoot 키값 잡기

• 발이 바닥에 붙기 시작하는 순간 = 0
• 발이 바닥에 완전히 붙은 순간 = 1
• 발이 바닥에 발이 떨어지기 직전 = 1
• 발이 바닥에 완전히 떨어진 순간 = 0



※ 다른 Animation들에도 위와 같은 작업 반복

---



ABP_Player 수정



FeetLayer

• IK가들어가면 Get Curve Value를 다 넣어줘야 한다.
• 다소 노가다(?)성 작업이지만 자연스러운 IK 움직임을 구현하려면 필요한 작업이다.
• 위에서는 Unarmed_Idle과 Sword_And_Shield_Run_L에서만 LeftFoot, RightFoot을 넣어주었지만 다른 동작들에도 LeftFoot, RightFoot을 넣어주고 발이 바닥에 붙고 떼어지는 시기에 따라 키값을 잡아줘야 한다.



---



BP_Player 수정



• FeetComponent - Trace - Draw Debug - None으로 변경





---



실행화면









---







Targeting





---

Project Setting



엔진 > 입력

• 액션 매핑 추가
• Targeting: 키보드 T
• Left_Target: 키보드 Q
• Right_Target: 키보드 E



엔진 > 콜리전

• Preset - 새 프로파일 추가
• Targeting
  • 콜리전 켜짐: Physics Only (No Query Collision) 블록연산
  • 오브젝트 유형: Pawn. 어딘가에 충돌할 때 반응을 줌.
  • Pawn만 Block으로 체크
  • 위의 뜻 = Pawn만 블록연산 하겠다.

---



State Component



Is Dead Mode 생성

Set Dead Mode 생성

---



Target Component 생성



Blueprint Class - Actor Component - Target Component 생성





Event Graph

• Target이 Get Component by Class(State Component)로 죽었는지(Is Dead Mdoe) 확인.
• Trace Distance = 1000.0으로 설정함.
• Character와 Target의 거리가 1000.0 이하라면 Tick Event 유지.
• Character와 Target의 거리가 1000.0 초과라면 End Targeting으로 끝냄.

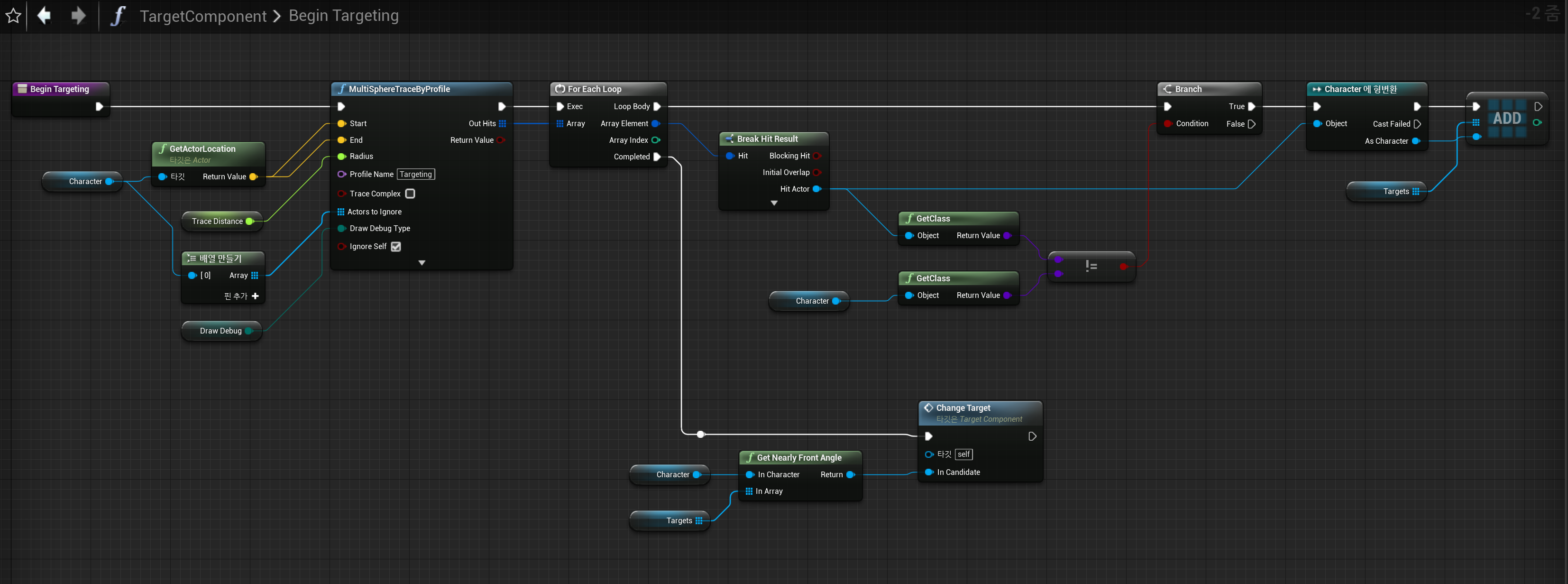

Begin_Targeting

• Begin_Targeting 함수 생성
• MultiSphereTraceByProfile
  • Actors to Ignore에서 Make로 만들어 Character와 이어준다.
  • Character 자기자신은 Targeting의 대상에서 제외시킨다.
• 변수 생성: Particle (Particle System Component), Character (Character), Target (Character), DrawDebug (EDraw Debug Trace)
• 로컬변수 생성: Targets (Character 배열)
  • Targets는 선별된 Target 대상자들이다. 그러므로 마지막에 Add로 밀어넣어준다.







Change_Targeting

• Change_Targeting 함수 생성. 함수 입력에 In Candidate (Character) 추가
• 변수 생성: ParticleAsset (Particle System)
• 이미지 내 오타수정: *Targeting된 대상 -> Targeting이 될 대상

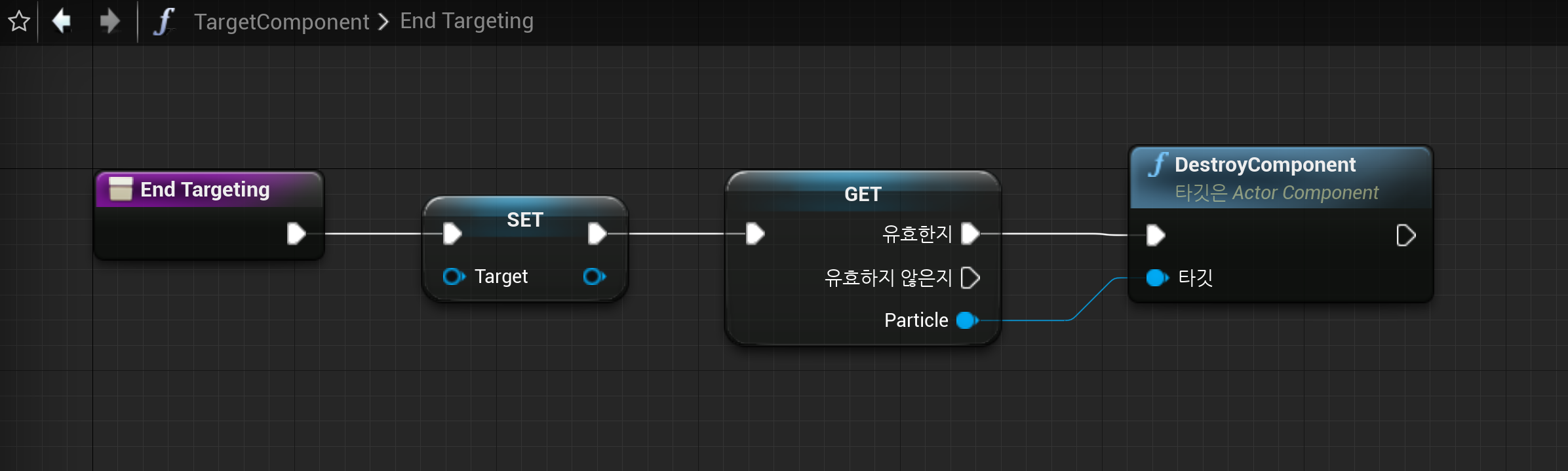

End_Targeting

• End_Targeting 함수 생성
• Targeting 되었다가 Targeting 해제되면 Paricle를 Destroy





Tick_Targeting

• End_Targeting 함수 생성
• 변수 생성: Finish Angle (Float)
  • Finish Angle = 5.0 으로 설정. 각도 오차범위를 5.0도로 설정해준다.
• 로컬변수 생성: ControlRotation (Rotator), OwnerToTarget (Rotator)



---



BP_Player





• Target Component - Draw Debug - For Duration으로 변경
• Draw Debug를 일정시간 동안 실행.





---

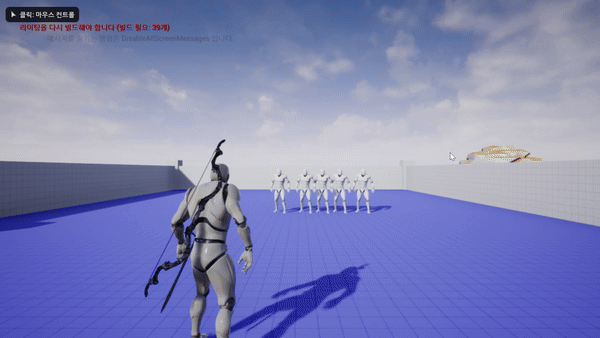

실행화면
