[UE] Weapon Plugin 3: 창 내부 영역 구분하기(SWeaponLeftArea, WeaponAssetEditor)


Plugins
	Weapon
		Resource
			Icon128.png weapon_thumbnail_icon.png
		Source
			Weapon
			SWeaponLeftArea.h .cpp 생성 Weapon.Build.cs WeaponAssetEditor.h .cpp WeaponAssetFactory.h .cpp WeaponCommand.h .cpp WeaponContextMenu.h .cpp WeaponModule.h .cpp WeaponStyle.h .cpp

Weapon Plugin 3

SCompoundWidget

SCompoundWidget

공간 분할해주는 역할
연관된 것을 묶어줄 때 사용.
요소들
- SAssetSearchBox
- SListView
- STextBlock

https://docs.unrealengine.com/4.27/en-US/API/Runtime/SlateCore/Widgets/SCompoundWidget/

SCompoundWidget

A CompoundWidget is the base from which most non-primitive widgets should be built.

docs.unrealengine.com

Weapon.Build.cs

Weapon.Build.cs

using UnrealBuildTool;

public class Weapon : ModuleRules
{
	public Weapon(ReadOnlyTargetRules Target) : base(Target)
	{
		PCHUsage = ModuleRules.PCHUsageMode.UseExplicitOrSharedPCHs;

        PrivateIncludePaths.Add(ModuleDirectory);

		PublicDependencyModuleNames.Add("Core");

		PrivateDependencyModuleNames.Add("U2212_06");//프로젝트명

		PrivateDependencyModuleNames.Add("CoreUObject");
        PrivateDependencyModuleNames.Add("Engine");
        PrivateDependencyModuleNames.Add("Slate");
        PrivateDependencyModuleNames.Add("SlateCore");

        PrivateDependencyModuleNames.Add("UnrealEd");//UFactory
        PrivateDependencyModuleNames.Add("EditorStyle");
        PrivateDependencyModuleNames.Add("InputCore");
    }
}

PrivateDependencyModuleNames.Add("InputCore"); 추가

SWeaponLeftArea 생성

새 C++ 클래스 - 없음 - SWeaponLeftArea 생성

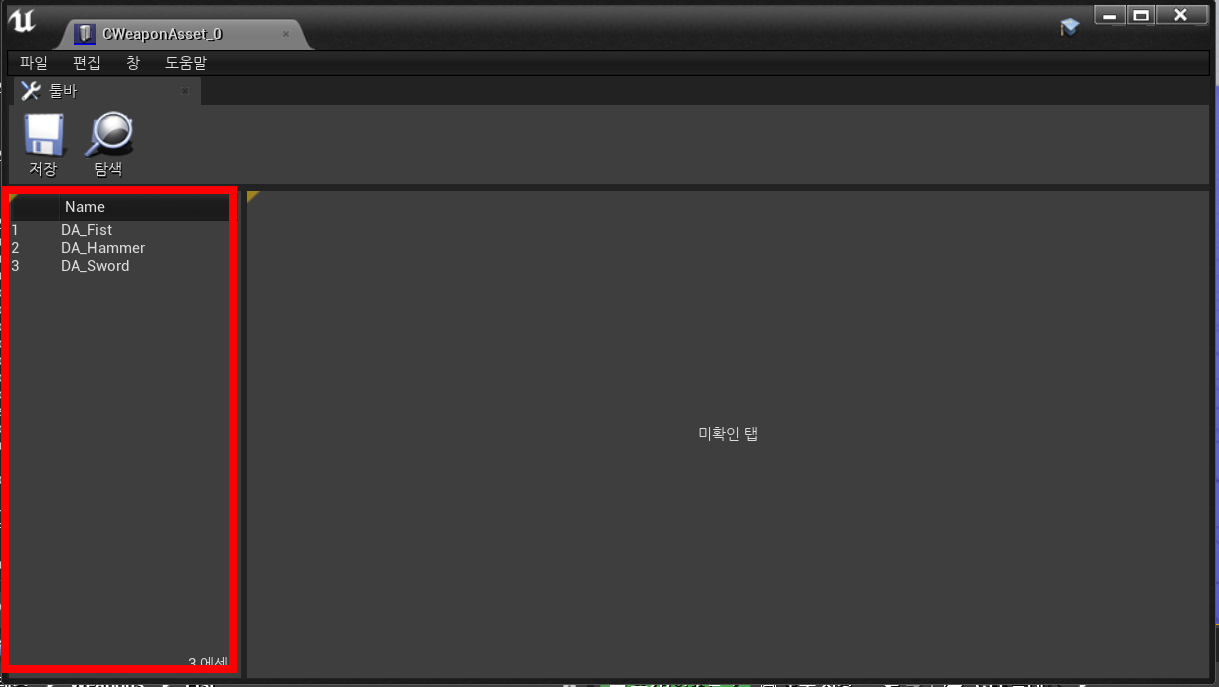

CWeaponAsset의 왼쪽에 해당되는 부분을 작업하기 위해 SWeaponLeftArea를 생성하였다.

SWeaponLeftArea.h

#pragma once

#include "CoreMinimal.h"
#include "Widgets/SCompoundWidget.h"
#include "Widgets/Views/STableRow.h"

struct FWeaponRowData
{
	int Number;
	FString Name;
	class UCWeaponAsset* Asset;

	FWeaponRowData()
	{

	}

	FWeaponRowData(int32 InNumber, FString InName, class UCWeaponAsset* InAsset)
		: Number(InNumber), Name(InName), Asset(InAsset)
	{

	}

	static TSharedPtr<FWeaponRowData> Make(int32 InNumber, FString InName, class UCWeaponAsset* InAsset)
	{
		return MakeShareable(new FWeaponRowData(InNumber, InName, InAsset));
	}
};
typedef TSharedPtr<FWeaponRowData> FWeaponRowDataPtr;//실제 출력할 자료형


//한줄에 여러개 SMultiColumnTableRow

class WEAPON_API SWeaponTableRow
	: public SMultiColumnTableRow<FWeaponRowDataPtr>
{
public:
	SLATE_BEGIN_ARGS(SWeaponTableRow) {}
	SLATE_ARGUMENT(FWeaponRowDataPtr, RowData)
	SLATE_END_ARGS()

public:
	void Construct(const FArguments& InArgs, const TSharedRef<STableViewBase>& InOwnerTable);

protected:
	TSharedRef<SWidget> GenerateWidgetForColumn(const FName& InColumnName) override;//STableRow.h에서 상속받아 오버라이드.

private:
	FWeaponRowDataPtr Data;//실제로 받아서 쓸 자료형 FWeaponRowDataPtr의 변수 Data.

};


class WEAPON_API SWeaponLeftArea
	: public SCompoundWidget
{
public:
	SLATE_BEGIN_ARGS(SWeaponLeftArea) {}
	SLATE_END_ARGS()

public:
	void Construct(const FArguments& InArgs);

private:
	TSharedRef<ITableRow> OnGenerateRow(FWeaponRowDataPtr InRow, const TSharedRef<STableViewBase>& InTable);

	FText OnGetAssetCount() const;

private:
	void ReadDataAssetList();

private:
	TArray<FWeaponRowDataPtr> RowDatas;//데이터 자료형을 받는 배열변수
	TSharedPtr<SListView<FWeaponRowDataPtr>> ListView;
};

SMultiColumnTableRow을 상속받아 클래스 생성

class WEAPON_API SWeaponTableRow
: public SMultiColumnTableRow<FWeaponRowDataPtr>

SCompoundWidget을 상속받아 클래스 생성

class WEAPON_API SWeaponLeftArea : public SCompoundWidget

SWeaponLeftArea.cpp

#include "SWeaponLeftArea.h"
#include "Weapons/CWeaponAsset.h"
#include "EngineUtils.h"

void SWeaponTableRow::Construct(const FArguments& InArgs, const TSharedRef<STableViewBase>& InOwnerTable)
{
	Data = InArgs._RowData;//InArgs를 통해서 들어온다.

	SMultiColumnTableRow<FWeaponRowDataPtr>::Construct
	(
		FSuperRowType::FArguments().Style(FEditorStyle::Get(), "TableView.DarkRow"), InOwnerTable
	);
}

TSharedRef<SWidget> SWeaponTableRow::GenerateWidgetForColumn(const FName& InColumnName)
{	//InColumnName에 아래 Construct 내부의 SHeaderRow::Column("이름, 번호 등")이 들어간다.
	FString str;
	if (InColumnName == "Number")//InColumnName이 숫자면
		str = FString::FromInt(Data->Number);//str에 숫자를 넣어준다.
	else if (InColumnName == "Name")//InColumnName이 이름이면
		str = Data->Name;//str에 이름을 넣어준다.

	return SNew(STextBlock)
		.Text(FText::FromString(str));//출력할 문자str를 생성하여 리턴해준다.
}


/*모양을 디자인 해주는 역할*/
void SWeaponLeftArea::Construct(const FArguments& InArgs)
{
	ChildSlot
	[
		SNew(SVerticalBox)
		+ SVerticalBox::Slot()
		.FillHeight(1)//1이 100%를 의미한다. 한줄을 다 채우겠다는 의미.
		[
			SAssignNew(ListView, SListView<FWeaponRowDataPtr>)//자료형은 FWeaponRowDataPtr
			.HeaderRow
			(
				SNew(SHeaderRow)
				+ SHeaderRow::Column("Number")
				.DefaultLabel(FText::FromString(""))
				.ManualWidth(40)//칸의 너비
				+ SHeaderRow::Column("Name")
				.DefaultLabel(FText::FromString("Name"))
			)
			.ListItemsSource(&RowDatas)
			.OnGenerateRow(this, &SWeaponLeftArea::OnGenerateRow)//한줄한줄 어떻게 표현할지 모양을 정해달라는 의미.
		]
		+SVerticalBox::Slot()
		.AutoHeight()
		.VAlign(VAlign_Center)
		.HAlign(HAlign_Right)
		.Padding(FMargin(8, 2))
		[
			SNew(STextBlock)
			.Text(this, &SWeaponLeftArea::OnGetAssetCount)//const TAttribute<FText>. 여기의 text 내용이 바뀌면 자동으로 갱신해준다. Attribute의 특성 때문이다. Attribute를 함수로 줄 수 있다. 여기서는 &SWeaponLeftArea::OnGetAssetCount.
		]
	];

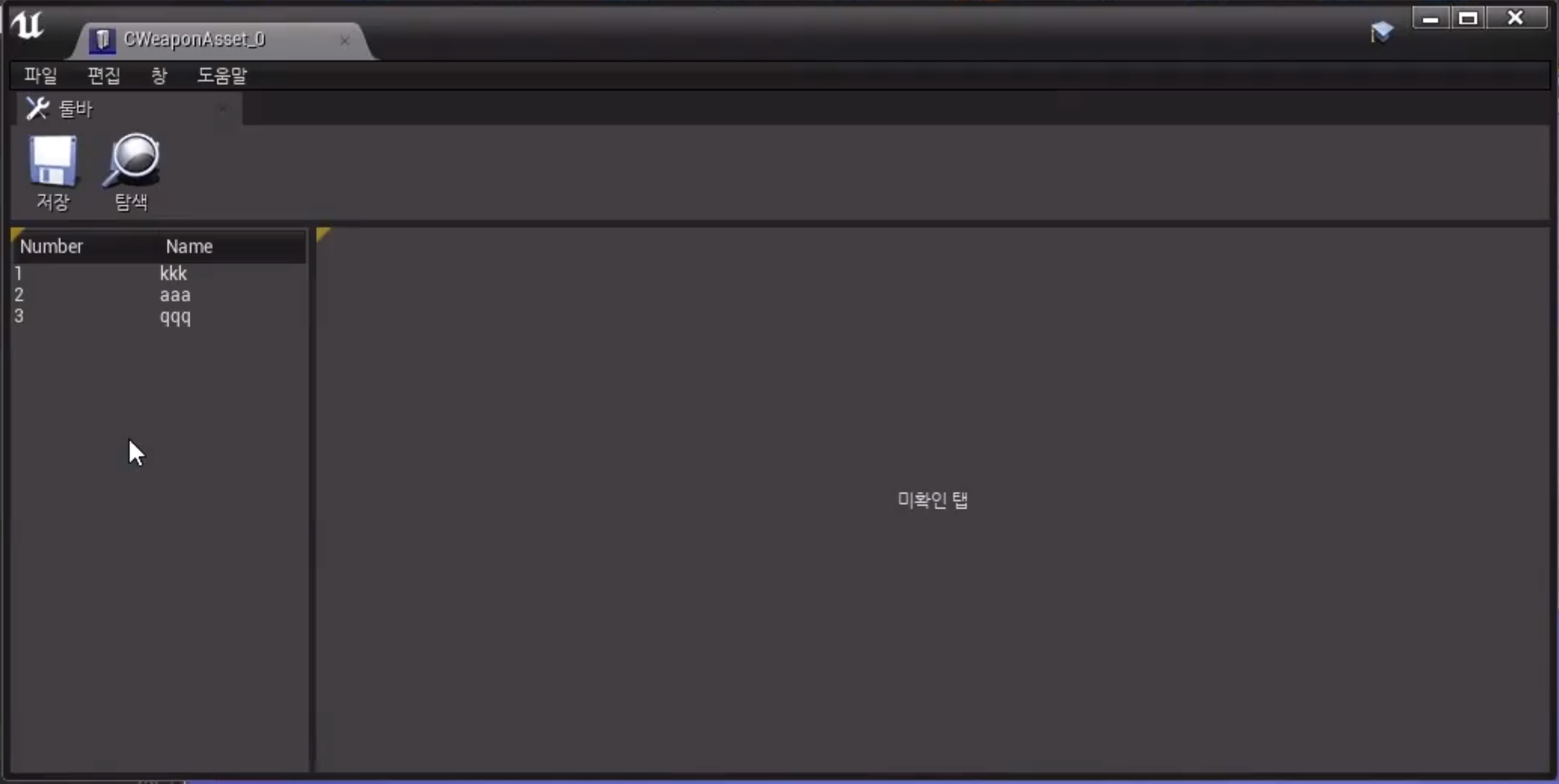

	//테스트용 출력
	//RowDatas.Add(FWeaponRowData::Make(1, "aaa", nullptr));
	//RowDatas.Add(FWeaponRowData::Make(2, "bbb", nullptr));
	//RowDatas.Add(FWeaponRowData::Make(3, "ccc", nullptr));

	ReadDataAssetList();
}

TSharedRef<ITableRow> SWeaponLeftArea::OnGenerateRow(FWeaponRowDataPtr InRow, const TSharedRef<STableViewBase>& InTable)
{
	/*실제모양을 만들어 리턴*/
	return SNew(SWeaponTableRow, InTable)
		.RowData(InRow);
}

void SWeaponLeftArea::ReadDataAssetList()
{
	RowDatas.Empty();//데이터를 불러오기 전에 비워주고 시작.

	//"/Game"은 콘텐츠 폴더. 모든 에셋들을 찾아 objects에 리턴하겠다.
	///ATL_Class는 클래스 타입, ATL_Regular는 나머지 타입(에셋을 불러와야 하므로 이것 사용).
	TArray<UObject*> objects;
	EngineUtils::FindOrLoadAssetsByPath("/Game/Weapons/", objects, EngineUtils::ATL_Regular);

	int32 index = 0;
	for (UObject* obj : objects)
	{
		UCWeaponAsset* asset = Cast<UCWeaponAsset>(obj);
		if (asset == nullptr) continue;

		FString name = asset->GetName();

		RowDatas.Add(FWeaponRowData::Make(++index, name, asset));//데이터를 하나씩 넣어준다.
	}

	RowDatas.Sort([](const FWeaponRowDataPtr& A, const FWeaponRowDataPtr& B)
	{
		return A->Number < B->Number;//오름차순 정렬
	});

	ListView->RequestListRefresh();//다른곳에서 사용하기 때문에 재갱신를 해준다.
}

FText SWeaponLeftArea::OnGetAssetCount() const
{
	FString str = FString::Printf(L"%d 에셋", RowDatas.Num());

	return FText::FromString(str);
}

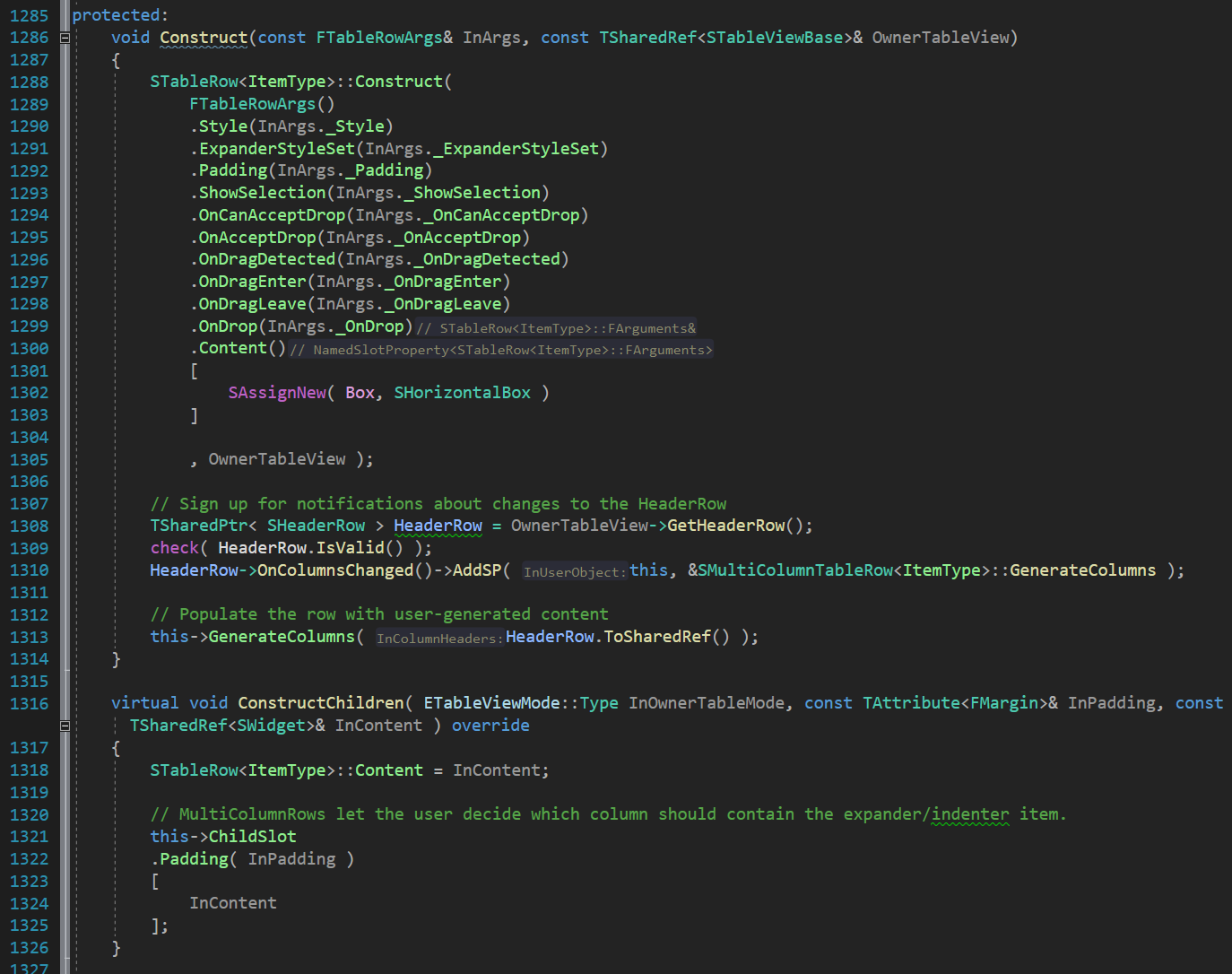

※ 참고 - STableRow.h

SLATE_ARGUMENT | Unreal Engine Documentation

SLATE_ARGUMENT

Overload list

docs.unrealengine.com

SCustomDialog::SLATE_EVENT | Unreal Engine Documentation

SCustomDialog::SLATE_EVENT

Event triggered when the dialog is closed, either because one of the buttons is pressed, or the windows is closed.

docs.unrealengine.com

WeaponAssetEditor

WeaponAssetEditor.h

#pragma once

#include "CoreMinimal.h"
#include "Toolkits/AssetEditorToolkit.h"

class WEAPON_API FWeaponAssetEditor
	: public FAssetEditorToolkit
{
public:
	static void OpenWindow(FString InAssetName = "");
	static void Shutdown();

private:
	static TSharedPtr<FWeaponAssetEditor> Instance;

private:
	void Open(FString InAssetName);

public:
	void RegisterTabSpawners(const TSharedRef<FTabManager>& InTabManager) override;

private:
	TSharedRef<SDockTab> Spawn_ListViewTab(const FSpawnTabArgs& InArgs);

public:
	FName GetToolkitFName() const override;
	FText GetBaseToolkitName() const override;
	FString GetWorldCentricTabPrefix() const override;
	FLinearColor GetWorldCentricTabColorScale() const override;

private:
	TSharedPtr<class SWeaponLeftArea> LeftArea;

private:
	static const FName EditorName;
	static const FName ListViewTabId;
	static const FName DetailTabId;

private:
	FReply OnClicked();
};

WeaponAssetEditor.cpp

#include "WeaponAssetEditor.h"
#include "SWeaponLeftArea.h"
#include "Weapons/CWeaponAsset.h"

//설정한 이름들
const FName FWeaponAssetEditor::EditorName = "WeaponAssetEditor";
const FName FWeaponAssetEditor::ListViewTabId = "ListView";
const FName FWeaponAssetEditor::DetailTabId = "Details";

TSharedPtr<FWeaponAssetEditor> FWeaponAssetEditor::Instance = nullptr;//헤더에서 선언한 static 외부 초기화.

void FWeaponAssetEditor::OpenWindow(FString InAssetName)
{
	//아래의 코드 대신에 Shutdown()을 사용하면 안 된다! Shutdown()은 다른 곳에서도 콜이 되기 때문에 아래의 코드 대신에 사용하면 문제가 된다.
	if (Instance.IsValid()) //창이 만들어졌다면
	{
		Instance->CloseWindow();//창을 닫는다.

		Instance.Reset();
		Instance = nullptr;
	}

	Instance = MakeShareable(new FWeaponAssetEditor());
	Instance->Open(InAssetName);
}

void FWeaponAssetEditor::Shutdown()
{
	if (Instance.IsValid())
	{
		Instance->CloseWindow();

		Instance.Reset();
		Instance = nullptr;
	}
}

void FWeaponAssetEditor::Open(FString InAssetName)
{
	LeftArea = SNew(SWeaponLeftArea);//SWeaponLeftArea에서 받은 자료형을 생성하여 넣어준다.

	//Layout 설정
	TSharedRef<FTabManager::FLayout> layout = FTabManager::NewLayout("WeaponAssetEditor_Layout")
		->AddArea //전체화면의 메인 영역
		(
			FTabManager::NewPrimaryArea()->SetOrientation(Orient_Vertical)
			->Split
			(
				FTabManager::NewStack()
				->SetSizeCoefficient(0.1f)//10%만 사용하겠다.
				->AddTab(GetToolbarTabId(), ETabState::OpenedTab)
			)
			->Split
			(
				FTabManager::NewSplitter()->SetOrientation(Orient_Horizontal)
				->Split
				(
					FTabManager::NewStack()
					->SetSizeCoefficient(0.175f)//왼쪽 17.5% 사용
					->AddTab(ListViewTabId, ETabState::OpenedTab)//ListViewTabId
					->SetHideTabWell(true)
				)
				->Split
				(
					FTabManager::NewStack()
					->SetSizeCoefficient(0.725f)//오른쪽 72.5% 사용
					->AddTab(DetailTabId, ETabState::OpenedTab)//DetailTabId
					->SetHideTabWell(true)
				)
			)
		);

	UCWeaponAsset* asset = NewObject<UCWeaponAsset>();//현재 없는 상태이므로 일단 빈 상태로 만들어준다.
	FAssetEditorToolkit::InitAssetEditor(EToolkitMode::Standalone, TSharedPtr<IToolkitHost>(), EditorName, layout, true, true, asset);

}

void FWeaponAssetEditor::RegisterTabSpawners(const TSharedRef<FTabManager>& InTabManager)
{
	FAssetEditorToolkit::RegisterTabSpawners(InTabManager);

	FOnSpawnTab tab;
	tab.BindSP(this, &FWeaponAssetEditor::Spawn_ListViewTab);
	TabManager->RegisterTabSpawner(ListViewTabId, tab);
}

TSharedRef<SDockTab> FWeaponAssetEditor::Spawn_ListViewTab(const FSpawnTabArgs& InArgs)
{
	//TSharedPtr<SDockTab> tab = SNew(SDockTab)
	//[
	//	SNew(SButton)
	//	.OnClicked(this, &FWeaponAssetEditor::OnClicked)//OnClicked 함수 연결
	//	[
	//		SNew(STextBlock)
	//		.Text(FText::FromString("Test"))
	//	]
	//];

	//return tab.ToSharedRef();

	//return SNew(SDockTab);

	return SNew(SDockTab)
	[
		LeftArea.ToSharedRef()
	];
}

FName FWeaponAssetEditor::GetToolkitFName() const
{
	return EditorName;//외부에서 어떤 에디터 이름을 쓸 지 정해준다.
}

FText FWeaponAssetEditor::GetBaseToolkitName() const
{
	return FText::FromName(EditorName);//외부에서 어떤 에디터 이름을 쓸 지 정해준다.
}

FString FWeaponAssetEditor::GetWorldCentricTabPrefix() const
{
	return EditorName.ToString();////외부에서 어떤 식별자를 쓸 지 정해준다.
}

FLinearColor FWeaponAssetEditor::GetWorldCentricTabColorScale() const
{
	return FLinearColor(0, 0, 1);//파란색으로 설정.
}

FReply FWeaponAssetEditor::OnClicked()
{
	GLog->Log("Test");

	return FReply::Handled();//Handled()는 처리하고 끝낸다.
}

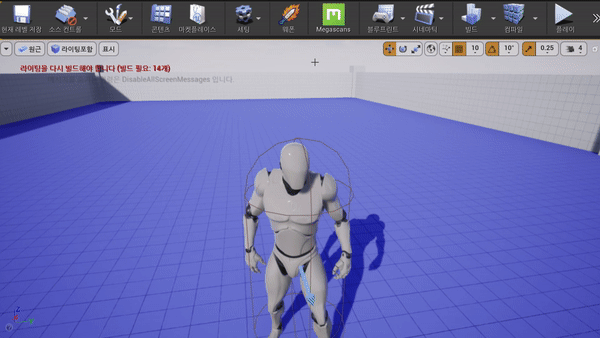

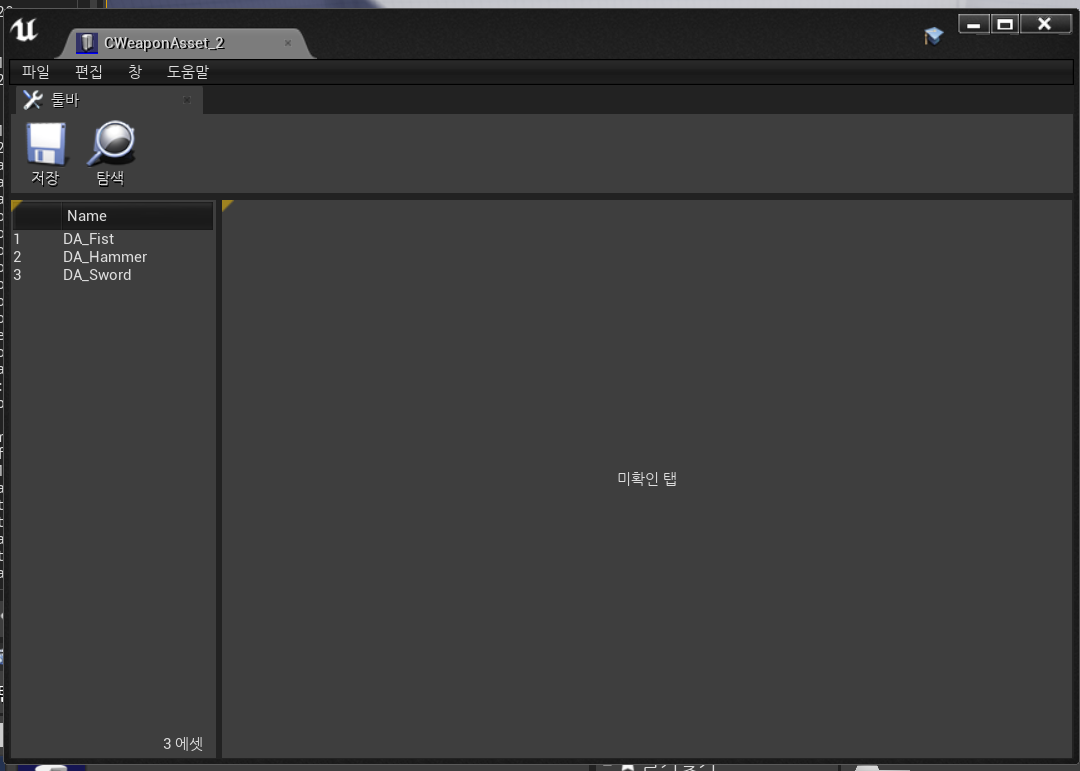

실행화면
