[UE] Weapon Plugin 1: Slate UI Plugin 만들기





목차





---



Plugins
	Weapon
		Resource
			Icon128.png weapon_thumbnail_icon.png
		Source
			Weapon
			Weapon.Build.cs 생성 WeaponAssetFactory.h .cpp 생성 WeaponContextMenu.h .cpp 생성 WeaponModule.h .cpp 생성 WeaponStyle.h .cpp 생성





Source
	U2212_06
		Characters
		CAnimInstance.h .cpp CEnemy.h .cpp  CPlayer.h .cpp ICharacter.h .cpp
		Components
		CMontagesComponent.h .cpp  CMovementComponent.h .cpp  CStateComponent.h .cpp  CWeaponComponent.h .cpp
		Notifies
		CAnimNotifyState_BeginAction.h .cpp  CAnimNotify_CameraShake.h .cpp CAnimNotifyState_EndAction.h .cpp CAnimNotify_EndState.h .cpp CAnimNotifyState_Collision.h .cpp  CAnimNotifyState_Combo.h .cpp CAnimNotifyState_Equip.h .cpp
		Utilities
		CHelper.h CLog.h .cpp
		Weapons
		CDoAction_Combo.h .cpp CAttachment.h .cpp CDoAction.h .cpp CEquipment.h .cpp CWeaponAsset.h .cpp CWeaponStructures.h .cpp
		Global.h CGameMode.h .cpp .Build.cs
		.uproject









---



DX 개발



Core Engine	Common	- Project
	Model	- Game
		- Material Editor





---



Unreal 구조



	sln
Unreal	Game
	↑ Weapon
	Item



---







Weapon 플러그인 만들기





---

Plugin 생성 - Weapon

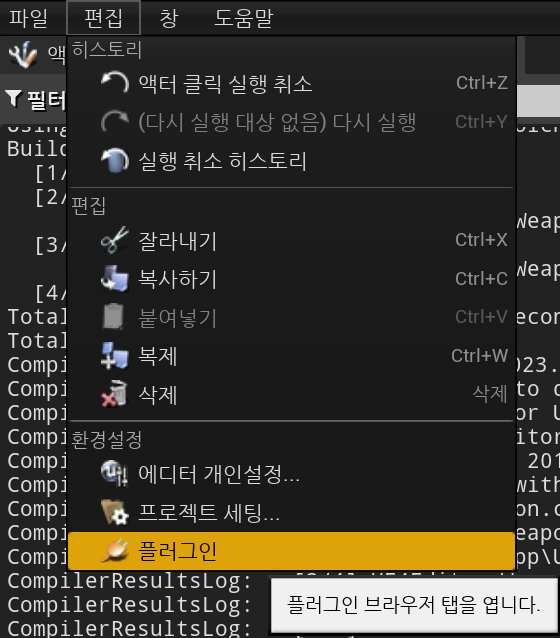

편집 - 플러그인 - 새 플러그인 - 기본 - Weapon 플러그인 생성



Plugins\Weapon\Resources에 썸네일(Thumbnail)로 사용할 이미지를 넣어준다.



※ 참고

에셋 생성(버튼)들은 FAssetTypeAction으로부터 상속받아 구현되었다. Editor에 관련된 모든 UI 버튼은  C:\Program Files\Epic Games\UE_4.26\Engine\Content\Editor\Slate 에 위치해있다.

에셋 생성(버튼)들은 FAssetTypeAction으로부터 상속받아 구현되었다.



Editor에 관련된 모든 UI 버튼은

C:\Program Files\Epic Games\UE_4.26\Engine\Content\Editor\Slate

에 위치해있다.









---





Weapon.Build.cs 생성



Weapon.Build.cs



using UnrealBuildTool;

public class Weapon : ModuleRules
{
	public Weapon(ReadOnlyTargetRules Target) : base(Target)
	{
		PCHUsage = ModuleRules.PCHUsageMode.UseExplicitOrSharedPCHs;

        PrivateIncludePaths.Add(ModuleDirectory);

		PublicDependencyModuleNames.Add("Core");
		PrivateDependencyModuleNames.Add("U2212_06");//프로젝트명

		PrivateDependencyModuleNames.Add("CoreUObject");
        PrivateDependencyModuleNames.Add("Engine");
        PrivateDependencyModuleNames.Add("Slate");
        PrivateDependencyModuleNames.Add("SlateCore");

        PrivateDependencyModuleNames.Add("UnrealEd");//UFactory
    }
}



---



WeaponModule



새 C++ 클래스 -  - WeaponModule 생성



WeaponModule.h

#pragma once

#include "CoreMinimal.h"
#include "Modules/ModuleManager.h"

class FWeaponModule : public IModuleInterface
{
public:
	virtual void StartupModule() override;
	virtual void ShutdownModule() override;

private:
	TSharedPtr<class FWeaponContextMenu> ContextMenu;//언리얼 내 우클릭 대분류목록
};

• TSharedPtr<class FWeaponContextMenu> ContextMenu;
  • 언리얼 내 우클릭 대분류목록





WeaponModule.cpp

#include "WeaponModule.h"
#include "WeaponContextMenu.h"
#include "IAssetTools.h"
#include "AssetToolsModule.h"

#define LOCTEXT_NAMESPACE "FWeaponModule"
IMPLEMENT_MODULE(FWeaponModule, Weapon)

void FWeaponModule::StartupModule()
{
	IAssetTools& assetTools = FModuleManager::LoadModuleChecked<FAssetToolsModule>("AssetTools").Get();
	EAssetTypeCategories::Type categories = assetTools.RegisterAdvancedAssetCategory("WeaponAsset", FText::FromString("Weapon"));//
	ContextMenu = MakeShareable(new FWeaponContextMenu(categories));
	assetTools.RegisterAssetTypeActions(ContextMenu.ToSharedRef());
}

void FWeaponModule::ShutdownModule()
{
	if (ContextMenu.IsValid())
		ContextMenu.Reset();
}

#undef LOCTEXT_NAMESPACE



IMPLEMENT_MODULE를 위에 올려놓는 이유는?

• 플러그인 여러개 작업하면 헷깔릴 수 있기 때문에 맨 위에 올려놓고 작업하는게 편하다.





※ 주의!!

IMPLEMENT_MODULE(모듈의 타입, 모듈 이름)

• ex. IMPLEMENT_MODULE(FWeaponModule, Weapon)

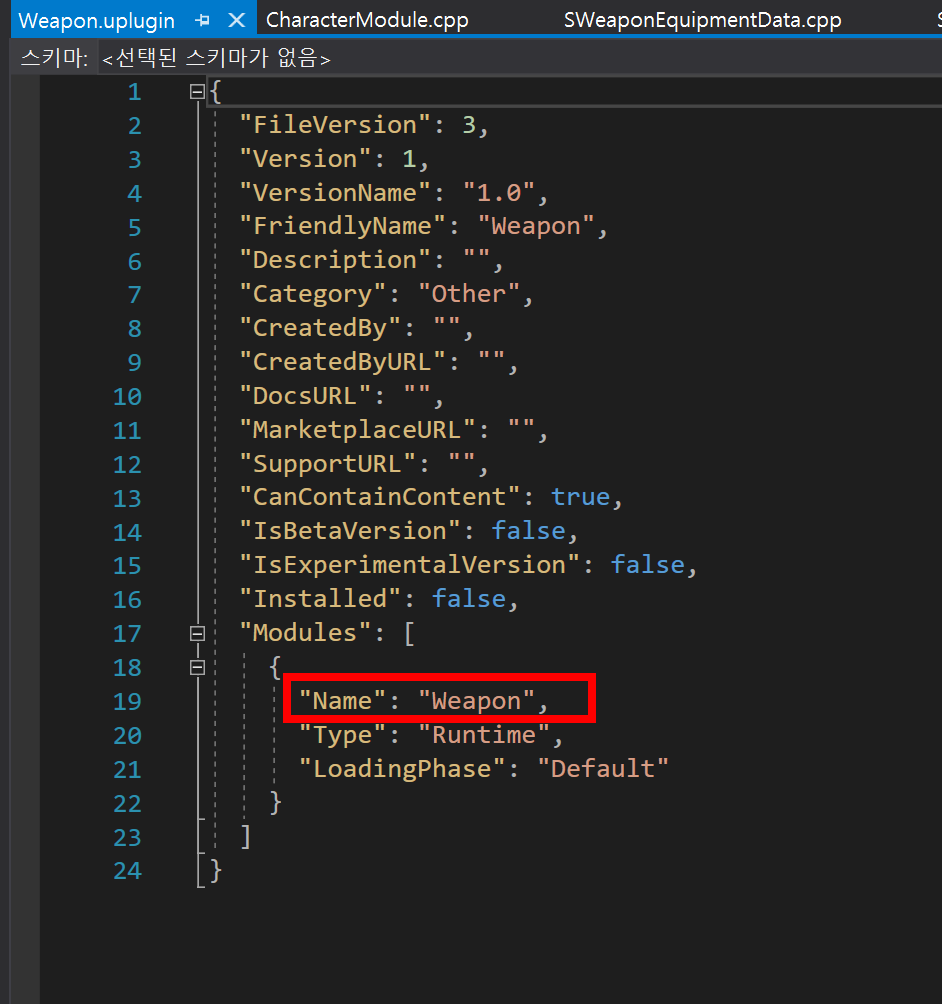

• 모듈 이름은 임의로 정하는게 아니라 uplugin에 있는 Name으로 지정해줘야 한다.







IMPLEMENT_MODULE 이란?

IMPLEMENT_MODULE은 모듈을 C++ 클래스로 구현하는 매크로다. 이 매크로는 모듈의 시작과 종료를 관리하고, 모듈의 이름과 타입을 정의한다.

#include "ModuleTestModule.h"

IMPLEMENT_MODULE(FModuleTestModule, ModuleTest)

void FModuleTestModule::StartupModule()
{
    // 모듈이 시작될 때 실행할 코드
}

void FModuleTestModule::ShutdownModule()
{
    // 모듈이 종료될 때 실행할 코드
}

Unreal Engine Modules | Unreal Engine 4.27 Documentation

Unreal Engine Modules







---





WeaponAssetFactory 생성



언리얼에서는 모든 에셋을 생성할 때 Factory Pattern을 사용한다(=Factory 클래스에서 상속받아 구현한다).



새 C++ 클래스 - Factory - WeaponAssetFactory 생성



WeaponAssetFactory.h

#pragma once

#include "CoreMinimal.h"
#include "Factories/Factory.h"
#include "WeaponAssetFactory.generated.h"

UCLASS()
class WEAPON_API UWeaponAssetFactory : public UFactory
{
	GENERATED_BODY()

public:
	UWeaponAssetFactory();

	//FactoryCreateFile 파일을 읽어들여 에셋을 직접 생성할 때 사용한다.
	//FactorCreateNew는 새로 에셋을 생성할 때 사용한다.
	UObject* FactoryCreateNew(UClass* InClass, UObject* InParent, FName InName, EObjectFlags Flags, UObject* Context, FFeedbackContext* Warn, FName CallingContext) override;
};







WeaponAssetFactory.cpp

#include "WeaponAssetFactory.h"
#include "Weapons/CWeaponAsset.h"

UWeaponAssetFactory::UWeaponAssetFactory()
{
	bCreateNew = true;//없으면 터질 수 있다.

	//Factory.h의 SupportedClass 사용.
	//Q.어떤 클래스 타입에 대한 factory냐? A.WeaponAsset의 StaticClass다.
	SupportedClass = UCWeaponAsset::StaticClass();
}

UObject* UWeaponAssetFactory::FactoryCreateNew(UClass* InClass, UObject* InParent, FName InName, EObjectFlags Flags,
	UObject* Context, FFeedbackContext* Warn, FName CallingContext)
{
	UCWeaponAsset* asset = NewObject<UCWeaponAsset>(InParent, InClass, InName, Flags);

	return nullptr;
}







---



WeaponContextMenu



새 C++ 클래스 - 없음 - WeaponContextMenu 생성



WeaponContextMenu.h

#pragma once

#include "CoreMinimal.h"
#include "AssetTypeActions_Base.h"
#include "AssetTypeCategories.h"

//_Base 붙는것은 Abstract 지칭하는 네이밍컨벤션
class WEAPON_API FWeaponContextMenu
	: public FAssetTypeActions_Base
{
public:
	FWeaponContextMenu(EAssetTypeCategories::Type InCategory);

public:
	virtual FText GetName() const override;
	virtual UClass* GetSupportedClass() const override;
	virtual FColor GetTypeColor() const override;
	uint32 GetCategories() override;

private:
	EAssetTypeCategories::Type Category;
};

_Base 붙는것은 Abstract 지칭하는 네이밍컨벤션







WeaponContextMenu.cpp

#include "WeaponContextMenu.h"
#include "Weapons/CWeaponAsset.h"

FWeaponContextMenu::FWeaponContextMenu(EAssetTypeCategories::Type InCategory)
{
	Category = InCategory;
}

FText FWeaponContextMenu::GetName() const
{
	return FText::FromString("DataAsset");
}

UClass* FWeaponContextMenu::GetSupportedClass() const
{
	return UCWeaponAsset::StaticClass();//factory가 동작할 클래스로 리턴.
}

FColor FWeaponContextMenu::GetTypeColor() const
{
	return FColor::Blue;
}

uint32 FWeaponContextMenu::GetCategories()
{
	return Category;//만든 것이 소속될 (우클릭해서 나오는)카테고리를 리턴.
}



---





WeaponStyle



새 C++ 클래스 - 없음 - WeaponStyle 생성



WeaponStyle.h

#pragma once

#include "CoreMinimal.h"

class WEAPON_API FWeaponStyle
{
public:
	static TSharedRef<FWeaponStyle> Get();
	static void Shutdown();

private:
	static TSharedPtr<FWeaponStyle> Instance;

public:
	FWeaponStyle();
	~FWeaponStyle();

private:
	void RegisterIcon(const FString& InName, const FString& InPath, const FVector2D& InIconSize, FSlateIcon& OutSlateIcon);

private:
	static const FName StyleSetName;

private:
	TSharedPtr<class FSlateStyleSet> StyleSet;

public:
	FSlateIcon ToolBar_Icon;
};





WeaponStyle.cpp

#include "WeaponStyle.h"
#include "Styling/SlateStyle.h"
#include "Styling/SlateStyleRegistry.h"

const FName FWeaponStyle::StyleSetName = "WeaponStyle";

TSharedPtr<FWeaponStyle> FWeaponStyle::Instance = nullptr;

TSharedRef<FWeaponStyle> FWeaponStyle::Get()
{
    if (Instance == nullptr)
        Instance = MakeShareable(new FWeaponStyle());

    return Instance.ToSharedRef();
}

void FWeaponStyle::Shutdown()
{
    if (Instance.IsValid())
        Instance.Reset();
}

FWeaponStyle::FWeaponStyle()
{
    StyleSet = MakeShareable(new FSlateStyleSet(StyleSetName));


    FString path = "";

    path = FPaths::ProjectPluginsDir() / "Weapon" / "Resources";
    RegisterIcon("ToolBar_Icon", path / "weapon_thumnail_icon.png", FVector2D(40, 40), ToolBar_Icon);

    FSlateStyleRegistry::RegisterSlateStyle(*StyleSet.Get());
}

FWeaponStyle::~FWeaponStyle()
{
    if (StyleSet.IsValid() == false) return;

    FSlateStyleRegistry::UnRegisterSlateStyle(StyleSetName);
    StyleSet.Reset();
}

void FWeaponStyle::RegisterIcon(const FString& InName, const FString& InPath, const FVector2D& InIconSize, FSlateIcon& OutSlateIcon)
{
    FSlateImageBrush* brush = new FSlateImageBrush(InPath, InIconSize);

    FString name = StyleSetName.ToString() + "." + InName;
    StyleSet->Set(FName(name), brush);

    OutSlateIcon = FSlateIcon(FName(StyleSetName), FName(name));
}



---
