[UE] Weapon Plugin 6: 체크박스 만들기







목차





---





Plugins
	Weapon
		Resource
			Icon128.png weapon_thumbnail_icon.png
		Source
			Weapon
			SWeaponCheckBoxes.h .cpp 생성 SWeaponDetailsView.h .cpp SWeaponEquipmentData.h .cpp SWeaponLeftArea.h .cpp Weapon.Build.cs WeaponAssetEditor.h .cpp WeaponAssetFactory.h .cpp WeaponCommand.h .cpp  WeaponContextMenu.h .cpp WeaponModule.h .cpp WeaponStyle.h .cpp







체크박스 만들기





---





SWeaponCheckBoxes 생성



새 C++ 클래스 - 없음 - SWeaponCheckBoxes 생성





SWeaponCheckBoxes.h

#pragma once

#include "CoreMinimal.h"

class WEAPON_API SWeaponCheckBoxes
	: public TSharedFromThis<SWeaponCheckBoxes>
{
public:
	//IPropertyHandle는 하나의 Property에 대한 식별자
	void AddProperties(TSharedPtr<IPropertyHandle> InHandle);

	TSharedRef<SWidget> Draw(bool bBackground = false);

private:
	void OnCheckStateChanged(ECheckBoxState InState, int32 InIndex);//CheckBox의 true, false를 바꾸어주는 함수

private:
	//내부 구조체
	struct FInternalData
	{
		bool bChecked;//체크 되었는가
		FString Name;//이름
		TSharedPtr<IPropertyHandle> Handle;//식별자

		FInternalData(TSharedPtr<IPropertyHandle> InHandle)
		{
			bChecked = false;//기본값은 false로 설정.
			Handle = InHandle;

			Name = Handle->GetPropertyDisplayName().ToString();//핸들 내의 DisplayName을 출력이름으로 설정.
		}
	};
	TArray<FInternalData> InternalDatas;//구조체 Data 전부를 포괄한 배열변수
};

: public TSharedFromThis<SWeaponCheckBoxes>으로부터 상속받는 이유는?

• 스마트 포인터 내부에서 this를 참조해야 되는 경우 다음과 같이 상속받는다.
  • TSharedFromThis<자기 자신>
  • 자기 자신을 명시해서 상속받는다.
  • 위의 내용 중요!!
• 아래에 정리한 ' TSharedPtr 사용 시 발생하는 침범형 접근자(Intrusive Accessors) 문제 ' 참고.







SWeaponCheckBoxes.cpp

#include "SWeaponCheckBoxes.h"
#include "Widgets/Layout/SUniformGridPanel.h"
#include "IPropertyUtilities.h"
#include "IDetailPropertyRow.h"
#include "IDetailChildrenBuilder.h"
#include "DetailWidgetRow.h"

void SWeaponCheckBoxes::AddProperties(TSharedPtr<IPropertyHandle> InHandle)
{
	uint32 number = 0;
	InHandle->GetNumChildren(number);//핸들 내의 자식 property가 몇 개 있는지 가져온다.

	for (uint32 i = 0; i < number; i++)
		InternalDatas.Add(FInternalData(InHandle->GetChildHandle(i)));

}

TSharedRef<SWidget> SWeaponCheckBoxes::Draw(bool bBackground)
{
	TSharedPtr<SUniformGridPanel> panel;
	SAssignNew(panel, SUniformGridPanel);
	panel->SetMinDesiredSlotWidth(150);//최소폭 150으로 설정.

	for(int32 i=0; i< InternalDatas.Num(); i++)
	{
		//그려서 넣는 부분
		panel->AddSlot(i, 0)//한줄로 넣는다.
		[
			SNew(SCheckBox)
			.IsChecked(InternalDatas[i].bChecked)
			.OnCheckStateChanged(this, &SWeaponCheckBoxes::OnCheckStateChanged, i)//i는 가변 파라미터
			[
				SNew(STextBlock)
				.Text(FText::FromString(InternalDatas[i].Name))//InternalDatas의 이름들 출력
			]
		];
	}

	return panel.ToSharedRef();
}

void SWeaponCheckBoxes::OnCheckStateChanged(ECheckBoxState InState, int32 InIndex)
{
	GLog->Log(FString::FromInt(InIndex));
	GLog->Log(StaticEnum<ECheckBoxState>()->GetValueAsString(InState));
}









※ 체크박스 내의 체크박스 영역과 콘텐츠 영역

panel->AddSlot(i, 0)//한줄로 넣는다.
[
    SNew(SCheckBox)
    .IsChecked(InternalDatas[i].bChecked)
    .OnCheckStateChanged(this, &SWeaponCheckBoxes::OnCheckStateChanged, i)//가변 파라미터?
    [
        SNew(STextBlock)
        .Text(FText::FromString(InternalDatas[i].Name))//InternalDatas의 이름들 출력
    ]
];



체크박스 영역

• InternalDatas의  bChecked 들을 출력한다.
• OnCheckStateChanged를 사용하여 체크 유무를 변화시켜 준다.

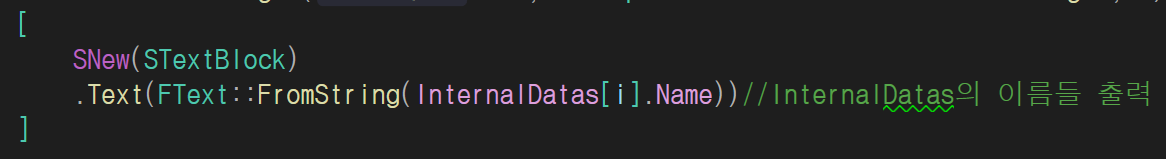

콘텐츠 영역

• 체크박스는 내용을 출력해주기 위해 콘텐츠 영역을 같이 가지고 있다.
• 위의 코드 중 아래부분이 콘텐츠 영역에 들어갈 Text를 넣어주는 부분이다.



---





SWeaponEquipmentData



SWeaponEquipmentData.h

#pragma once

#include "CoreMinimal.h"
#include "IPropertyTypeCustomization.h"

class WEAPON_API SWeaponEquipmentData
	: public IPropertyTypeCustomization
{
public:
	static TSharedRef<IPropertyTypeCustomization> MakeInstance();
	static TSharedPtr<class SWeaponCheckBoxes> CreateCheckBoxes();

	void CustomizeHeader(TSharedRef<IPropertyHandle> InPropertyHandle, FDetailWidgetRow& InHeaderRow, IPropertyTypeCustomizationUtils& InCustomizationUtils) override;

	void CustomizeChildren(TSharedRef<IPropertyHandle> InPropertyHandle, IDetailChildrenBuilder& InChildBuilder, IPropertyTypeCustomizationUtils& InCustomizationUtils) override;

private:
	static TSharedPtr<class SWeaponCheckBoxes> CheckBoxes;
};







SWeaponEquipmentData.cpp

#include "SWeaponEquipmentData.h"
#include "IPropertyUtilities.h"
#include "IDetailPropertyRow.h"
#include "IDetailChildrenBuilder.h"
#include "SWeaponCheckBoxes.h"
#include "DetailWidgetRow.h"

TSharedPtr<SWeaponCheckBoxes> SWeaponEquipmentData::CheckBoxes;//초기화

TSharedRef<IPropertyTypeCustomization> SWeaponEquipmentData::MakeInstance()
{
	//자신의 클래스 타입을 만들어서 return해준다.
	return MakeShareable(new SWeaponEquipmentData());
}

TSharedPtr<SWeaponCheckBoxes> SWeaponEquipmentData::CreateCheckBoxes()
{
	if (CheckBoxes.IsValid())
	{
		CheckBoxes.Reset();
		CheckBoxes = nullptr;
	}

	return CheckBoxes = MakeShareable(new SWeaponCheckBoxes());
}

void SWeaponEquipmentData::CustomizeHeader(TSharedRef<IPropertyHandle> InPropertyHandle, FDetailWidgetRow& InHeaderRow, IPropertyTypeCustomizationUtils& InCustomizationUtils)
{
	InHeaderRow
	.NameContent()
	[
		InPropertyHandle->CreatePropertyNameWidget()
	]
	.ValueContent()
	.MinDesiredWidth(FEditorStyle::GetFloat("StandardDialog.MinDesiredSlotWidth"))
	.MaxDesiredWidth(FEditorStyle::GetFloat("StandardDialog.MaxDesiredSlotWidth"))
	[
		CheckBoxes->Draw()//CheckBoxes를 그려준다(=생성한다).
	];
}

void SWeaponEquipmentData::CustomizeChildren(TSharedRef<IPropertyHandle> InPropertyHandle, IDetailChildrenBuilder& InChildBuilder, IPropertyTypeCustomizationUtils& InCustomizationUtils)
{
	uint32 number = 0;
	InPropertyHandle->GetNumChildren(number);

	for(uint32 i = 0; i < number; i++)
	{
		TSharedPtr<IPropertyHandle> handle = InPropertyHandle->GetChildHandle(i);
		IDetailPropertyRow& row = InChildBuilder.AddProperty(handle.ToSharedRef());//handle를 가지고 기본모양을 추가하여 만들어준다.

		row.CustomWidget()
		.NameContent()
		[
			handle->CreatePropertyNameWidget()
		]
		//줄이거나 늘렸을 때 Min 이하로는 고정. Max 이상으로는 고정.
		.ValueContent()
		.MinDesiredWidth(FEditorStyle::GetFloat("StandardDialog.MinDesiredSlotWidth"))
		.MaxDesiredWidth(FEditorStyle::GetFloat("StandardDialog.MaxDesiredSlotWidth"))
		[
			handle->CreatePropertyValueWidget()
		];
	}
}

void SWeaponEquipmentData::CustomizeHeader()에서 CheckBox를 생성한다.

• CheckBoxes->Draw()









---







SWeaponDetailsView



SWeaponDetailsView.h

#pragma once

#include "CoreMinimal.h"
#include "IDetailCustomization.h"

class WEAPON_API SWeaponDetailsView
	: public IDetailCustomization
{
public:
	static TSharedRef<IDetailCustomization> MakeInstance();
	void CustomizeDetails(IDetailLayoutBuilder& DetailBuilder) override;
};

변경사항 없음.





SWeaponDetailsView.cpp

#include "SWeaponDetailsView.h"
#include "SWeaponCheckBoxes.h"
#include "SWeaponEquipmentData.h"
#include "DetailLayoutBuilder.h"
#include "DetailCategoryBuilder.h"
#include "IDetailPropertyRow.h"
#include "Weapons/CWeaponAsset.h"

TSharedRef<IDetailCustomization> SWeaponDetailsView::MakeInstance()
{
	//자신의 클래스 타입을 만들어서 return해준다.
	return MakeShareable(new SWeaponDetailsView());
}

void SWeaponDetailsView::CustomizeDetails(IDetailLayoutBuilder& DetailBuilder)
{
	UClass* type = UCWeaponAsset::StaticClass();//UClass 타입 하나를 받아온다.

	DetailBuilder.HideCategory("CWeaponAsset");//CWeaponAsset 카테고리를 숨겨준다. 현재 작업의 편의를 위해 숨겨주고 추후에 보여주게 만들 예정이다.

	//Class Settings
	{
		//.EditCategory 해당 타입에 해당 카테고리가 있으면 그 카테고리를 return, 없으면 새로 만들어서 return
		//ClassSettings는 없으므로 새로 만들어서 return
		IDetailCategoryBuilder& category = DetailBuilder.EditCategory("ClassSettings", FText::FromString("Class Settings"));
		//CWeaponAsset에서 직렬화된 변수들을 카테고리에 추가한다.
		category.AddProperty("AttachmentClass", type);//CWeaponAsset의 AttachmentClass를 카테고리에 추가.
		category.AddProperty("EquipmentClass", type);//CWeaponAsset의 EquipmentClass를 카테고리에 추가.
		category.AddProperty("DoActionClass", type);//CWeaponAsset의 DoActionClass를 카테고리에 추가.
	}

	//EquipmentData
	{
		//.EditCategory 해당 타입에 해당 카테고리가 있으면 그 카테고리를 return, 없으면 새로 만들어서 return
		IDetailCategoryBuilder& category = DetailBuilder.EditCategory("EquipmentData", FText::FromString("Equipment Data"));
		IDetailPropertyRow& row = category.AddProperty("EquipmentData", type);

		TSharedPtr<SWeaponCheckBoxes> checkBoxes = SWeaponEquipmentData::CreateCheckBoxes();//카테고리가 처음에 만들어질 때 checkBox를 만든다.
		checkBoxes->AddProperties(row.GetPropertyHandle());//checkBoxes에 실제로 가진 Handle를 추가
	}
}

void SWeaponDetailsView::CustomizeDetails(IDetailLayoutBuilder& DetailBuilder)

• EquipmentData를 넣는 위치에 Checkbox 데이터를 넣는다.
• TSharedPtr<SWeaponCheckBoxes> checkBoxes = SWeaponEquipmentData::CreateCheckBoxes();
  • 카테고리가 처음에 만들어질 때 checkBox를 만든다.
• checkBoxes->AddProperties(row.GetPropertyHandle());

  • checkBoxes에 실제로 가진 Handle를 추가해준다.



---





IProperty



Unreal Engine에서 IPropertyHandle은 Unreal Editor의 속성 시스템에서 사용되는 인터페이스다. IPropertyHandle은 단일 속성 값을 나타내며, 특정 객체의 속성을 나타내는 데 사용된다.

IPropertyHandle 인터페이스를 사용하여 속성의 값을 읽고 쓸 수 있으며, 속성에 대한 변경 사항을 추적하고 UI 컨트롤과 연결하여 속성 값을 편집할 수 있다. 이 인터페이스는 주로 Unreal Editor의 속성 창에서 사용되는 속성 에디터 위젯과 상호 작용하기 위해 사용된다.

IPropertyHandle 인터페이스는 주로 UProperty와 함께 사용된다. UProperty는 Unreal Engine에서 객체의 속성을 정의하는 데 사용되는 Meta Data를 포함하는 클래스다. IPropertyHandle를 사용하면 UProperty와 관련된 값을 검색하고 설정할 수 있다.

IPropertyHandle 사용예시

// UProperty를 사용하여 IPropertyHandle를 만듭니다.
UProperty* Property = FindSomeProperty();
IPropertyHandle* Handle = Property->CreatePropertyHandle();

// 속성 값 읽기
FString Value;
Handle->GetValue(Value);

// 속성 값 설정
FString NewValue = "Hello World";
Handle->SetValue(NewValue);

// 속성 값 변경 사항 추적
Handle->SetOnPropertyValueChanged(FSimpleDelegate::CreateLambda([]() {
    // 속성 값이 변경되었을 때 실행될 코드
}));



IPropertyHandle은 Unreal Editor에서 속성 값을 읽고 쓰는 데 사용되는 강력한 도구다. 속성 시스템을 사용하여 사용자 정의 속성 에디터를 만들거나 객체의 속성을 동적으로 편집할 때 유용하게 사용할 수 있다.



---



TSharedPtr 사용 시 발생하는 침범형 접근자(Intrusive Accessors) 문제



TSharedPtr<____ > s =

• SharedPtr는 비침범형(non-intrusive)다. 외부에서 SharedPtr 내부의 직접 접근이 불가능하다.
• 오브젝트가 스마트 포인터(SharedPtr 등등)의 소유 하에 있는지 알 수 없다.

MakeShareable(new ____ )



SCheckBox 로 하면 문제가 발생한다.





AsShared

• 함수에서 문제가 생긴다.



SharedThis

• 함수에서 문제가 생긴다.
• 공유하기 위해 사용하는 함수.



쉐어된 this 포인터인지 체크해줘야 한다.



원본을 찾아가는 기능을 추가하기 위해 사용한다.





침범형 접근자(Intrusive Accessors)
쉐어드 포인터는 비침범형(non-intrusive)으로, 오브젝트가 스마트 포인터의 소유 하에 있는지 알 수 없다는 뜻입니다. 이런 속성은 일반적으로 문제가 없지만, 오브젝트를 쉐어드 레퍼런스 또는 쉐어드 포인터로서 접근하려는 경우가 있을 수도 있습니다. 이러한 경우에는, 오브젝트의 클래스를 템블릿 매개변수로 사용하여 TSharedFromThis`에서 오브젝트의 클래스를 파생시켜야 합니다. TSharedFromThis 는 두 가지 함수 AsShared 및 SharedThis`를 제공하며, 두 함수로 오브젝트를 쉐어드 레퍼런스로 변환하고, 쉐어드 레퍼런스를 또 쉐어드 포인터로 변환할 수 있습니다. 이는 항상 쉐어드 레퍼런스를 반환하는 클래스 팩토리나 쉐어드 레퍼런스 또는 쉐어드 포인터를 요구하는 시스템에 오브젝트를 넣을 때 특히나 유용합니다. AsShared`는 호출되는 오브젝트의 페어런트 타입일 수 있는 TSharedFromThis`에 템플릿 아규먼트로서 전달된 본래 타입의 클래스를 반환하는 동시에 ‘SharedThis'는 ‘this'에서 타입을 직접 파생키시고 해당 타입의 오브젝트를 참조하는 스마트 포인터를 반환합니다. 다음은 두 함수의 사용 방법을 보여주는 예제 코드입니다:



출처:  https://docs.unrealengine.com/4.27/ko/ProgrammingAndScripting/ProgrammingWithCPP/UnrealArchitecture/SmartPointerLibrary/

언리얼 스마트 포인터 라이브러리



---





실행화면





---
