[UE] 무기관리





---





무기 관리

BP: Blueprint Class

BS: Blend Space

ABP: Animation Blueprint

AN: Blueprint Class AnimNotify

ANS: Blueprint Class - AnimNotifyState

E: Enum 열거형

DT: Data Table

UE2212_01



UE2212_02







언리얼은 리플렉션이 가능하다

• Enum의 문자를 숫자가 아닌 문자로 인식.
• 구조체+데이터테이블 방식. 아래의 FEquipData + DT_Equip_Sword 방식.





---



FEquipData 생성

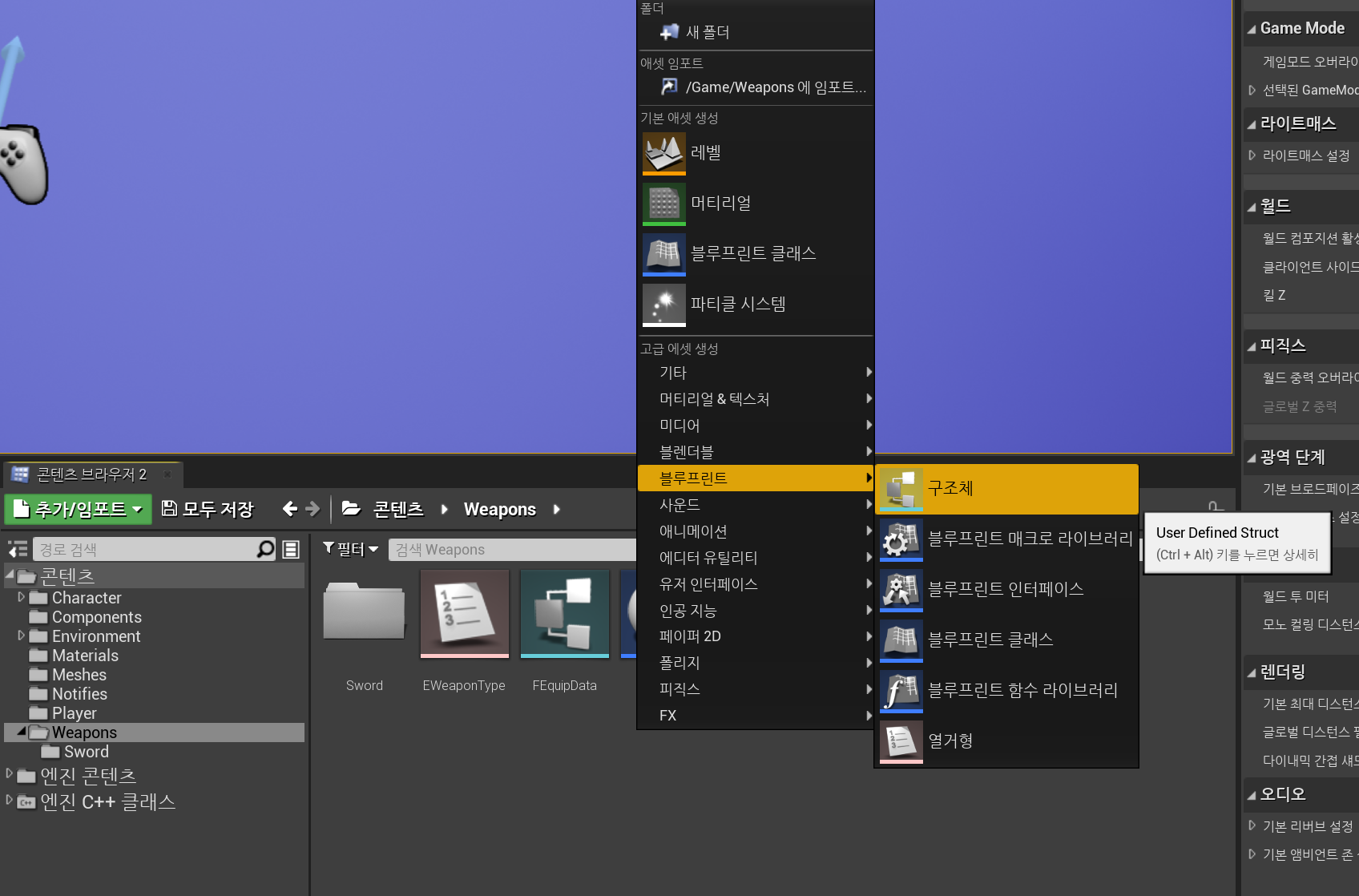

Blueprint Class - 구조체 - FEquipData 생성



• 변수 생성
• Montage(Anim Montage), PlayRate(Float), UseControlRotation(Boolean), CanMove(Boolean)





---



DT_Equip_Sword 생성



액셀을 활용하여 데이터를 입력한 후 .csv파일로 저장한다. 그 후 언리얼에서 .csv파일을 불러와서 데이터로 활용한다.

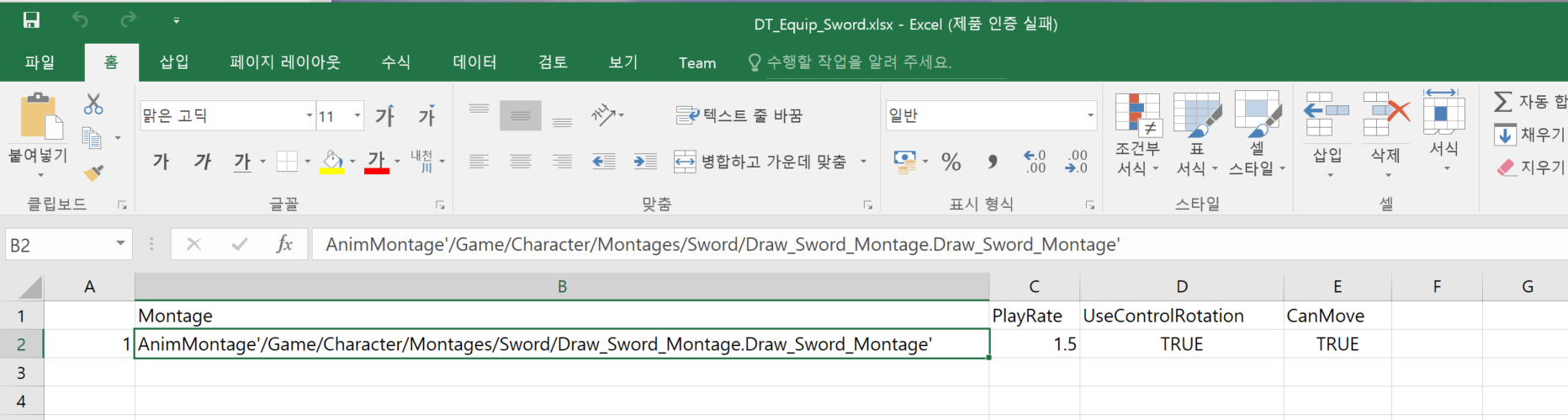

Exel - DT_Equip_Sword.csv 파일 생성





언리얼에서 DT_Equip_Sword.csv 파일 불러오기



---

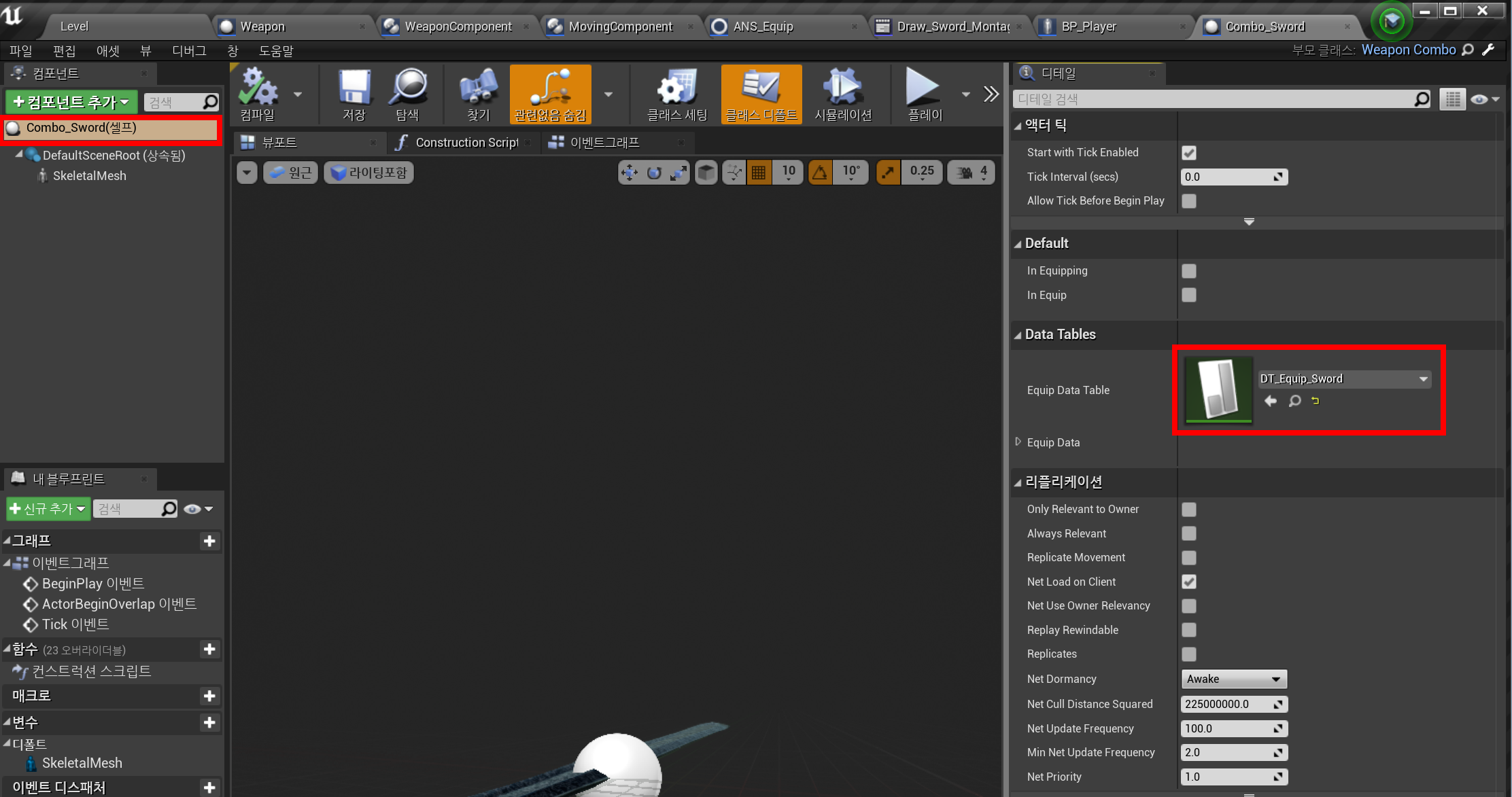

Combo_Sword



• 컴포넌트 추가 - SkeletalMesh 생성
• 메시 - Skeletal Mesh - SK_Sword로 설정



• Data Tables - Equip Data Table -  DT_Equip_Sword 로 설정



---





ANS_Equip 생성



Get Notify Name

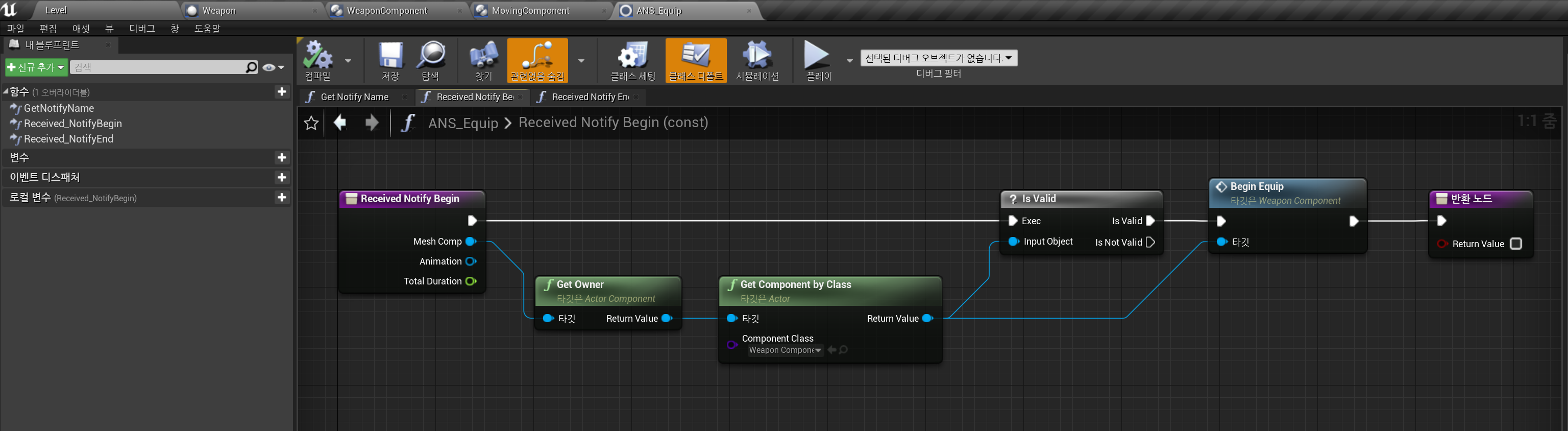

Received NotifyBegin

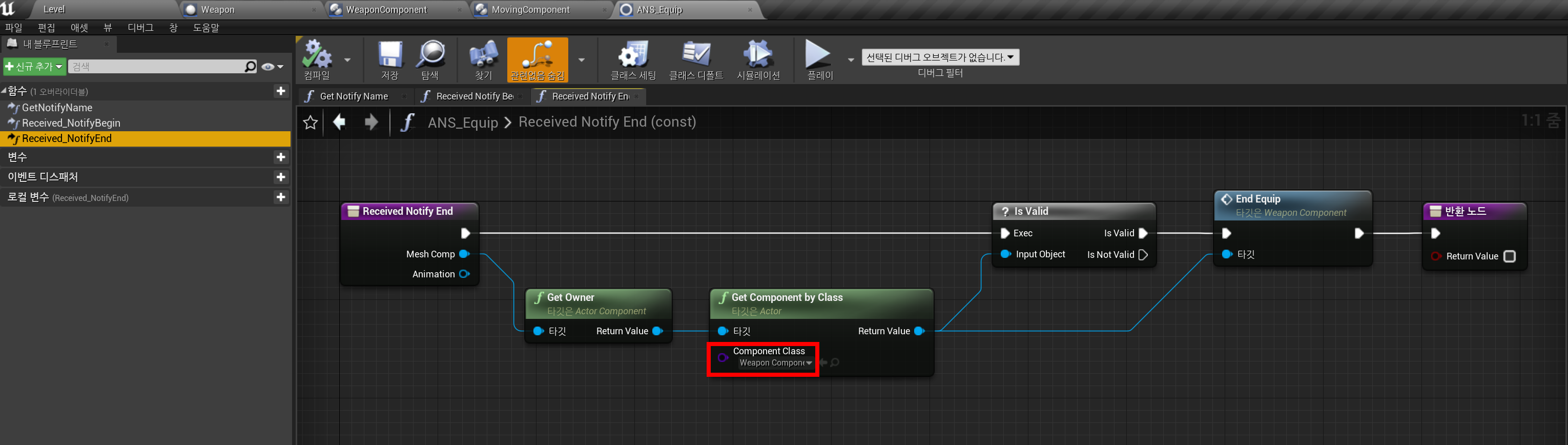

Received NotifyEnd



---

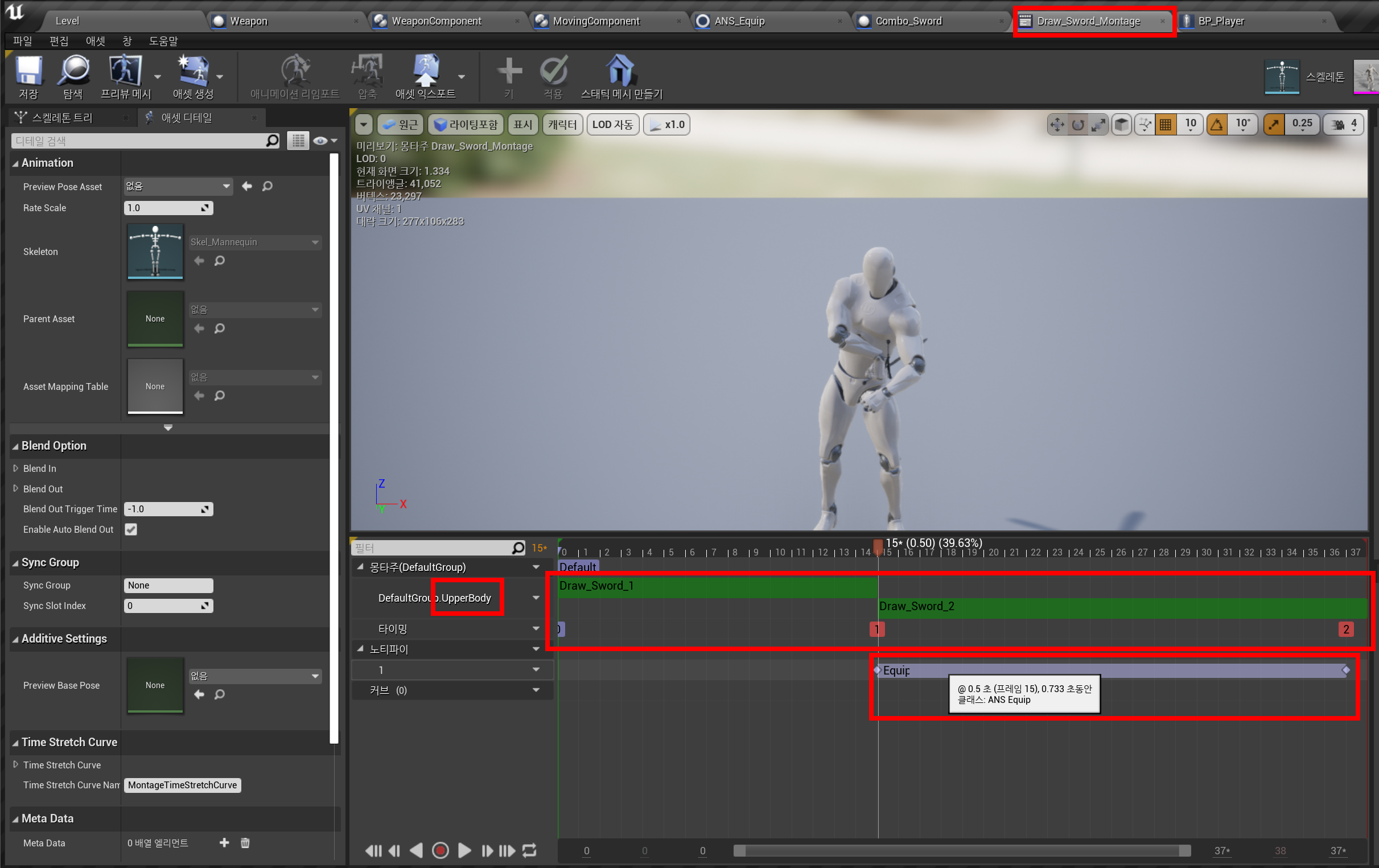

Draw_Sword_Montage 생성



• Animation - Sword - "Draw_Sword_1" + "Draw_Sword_2"를 조합하여 애님몽타주 생성 - Draw_Sword_Montage
• UpperBody로 변경
• 노티파이 - 노티파이 스테이트 추가 - ANS Equip 15~37프레임 설정





---



Weapon Component

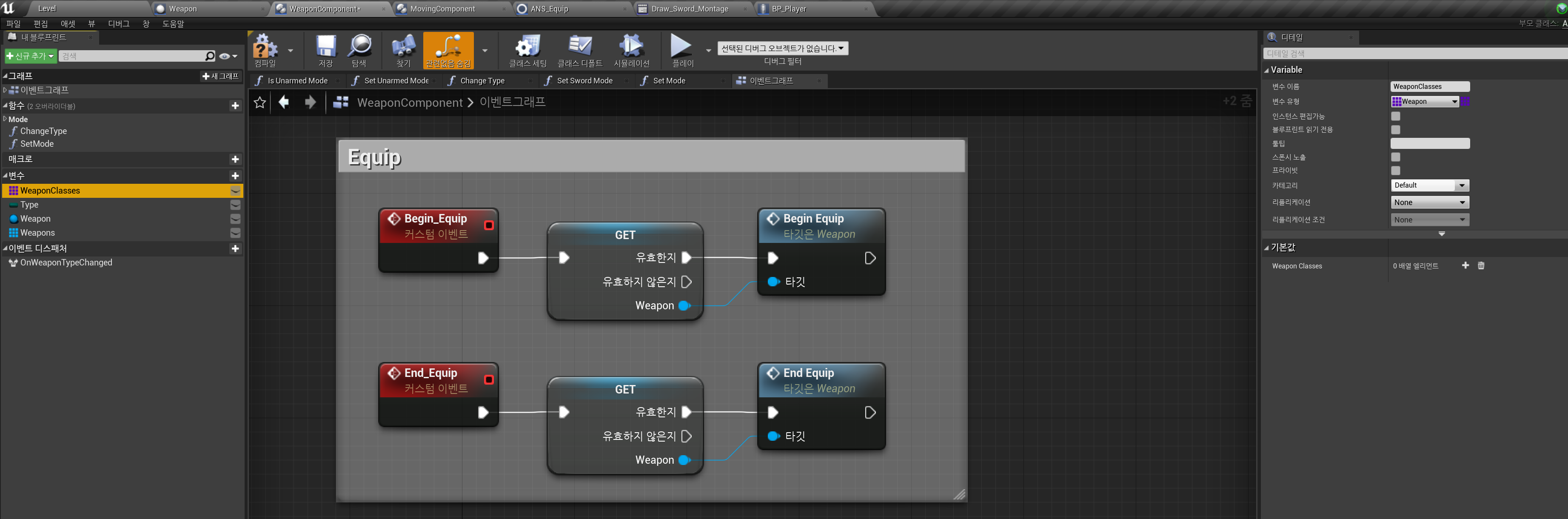

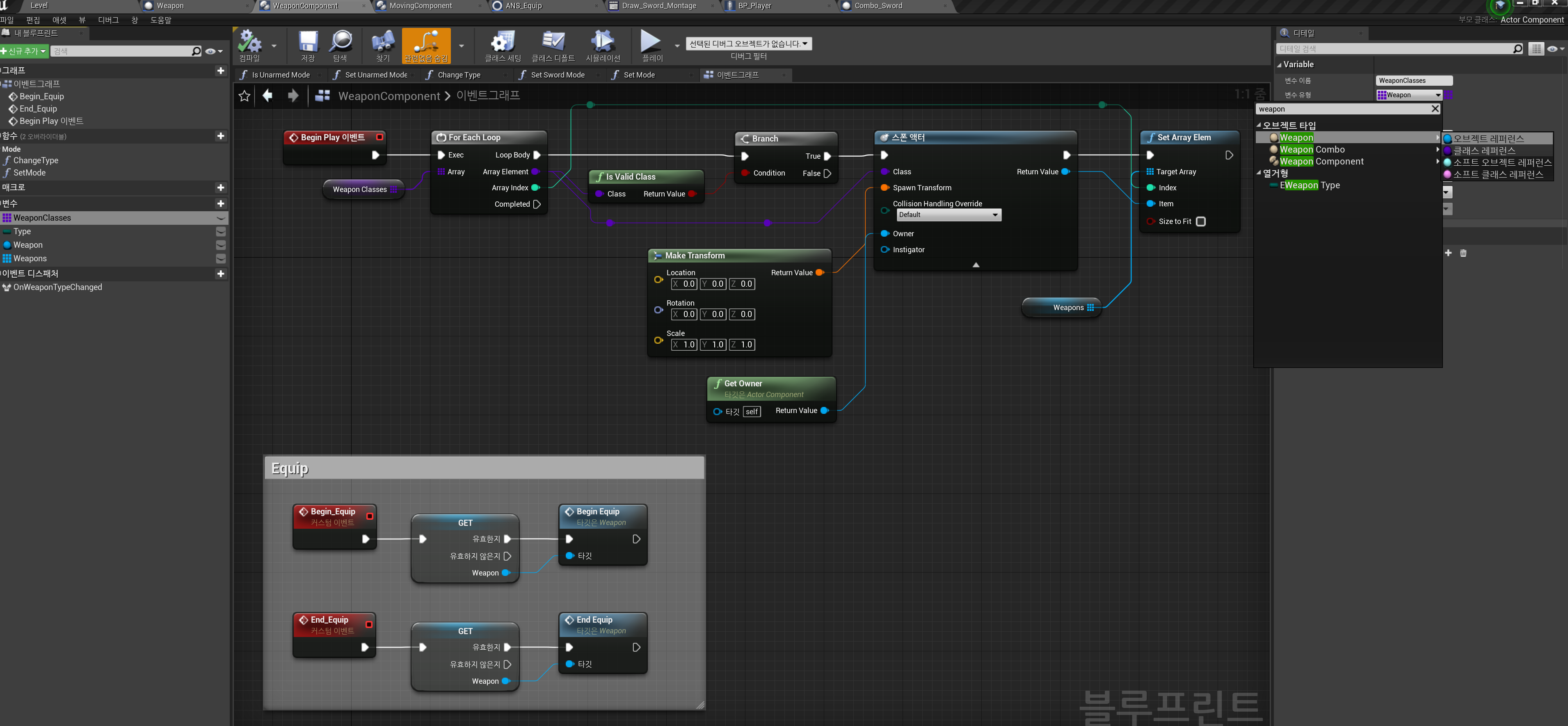

Event Graph

• Get Weapon - 우클릭 - 검증된 Get으로 변환

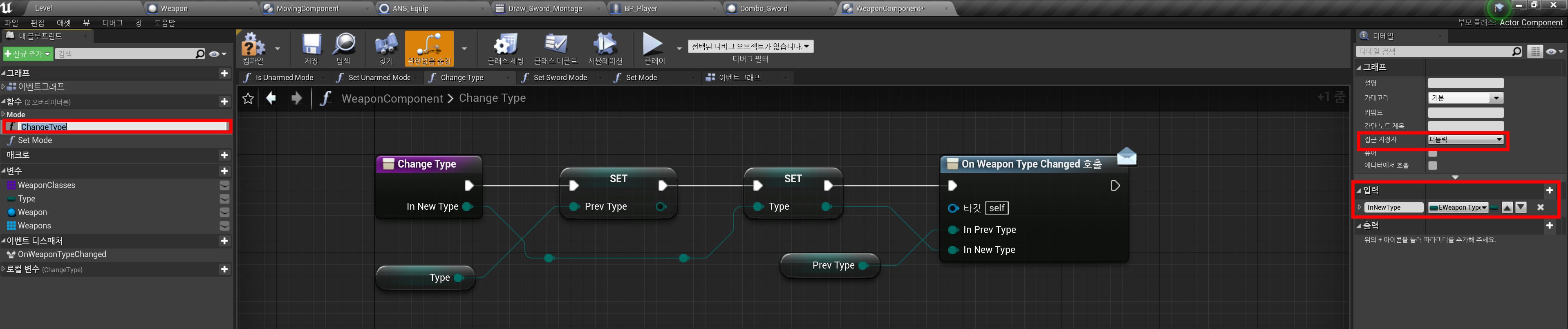

ChangeType



SetMode

• In New Type == Type 장착하려는 무기가 장착된 무기가 같은지 확인. Branch
  • True: 장착하려는 무기 = 장착된 무기인 경우 Set Unarmed Mode로 무기해제
  • False: 장착하려는 무기 != 장착된 무기인 경우 Branch로 '무기가 장착되었는지' '무기가 장착되어있지 않은지' 확인
• Is Unarmed Mode를 Branch로 검사하여
  • True: 무기장착x, Set Weapon으로 무기 장착
  • False: 무기장착o, Unequip으로 무기장착을 해제해준 후에 Set Weapon으로 무기 장착

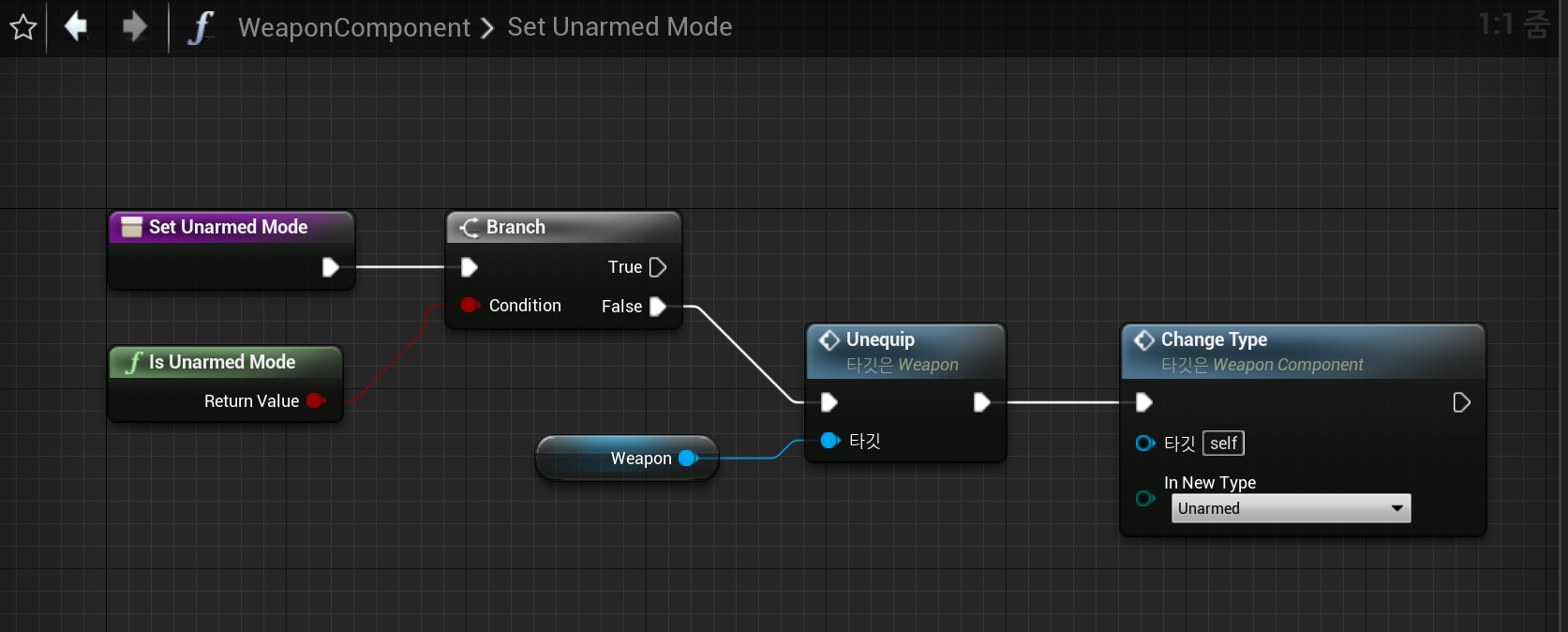

SetUnarmedMode

---

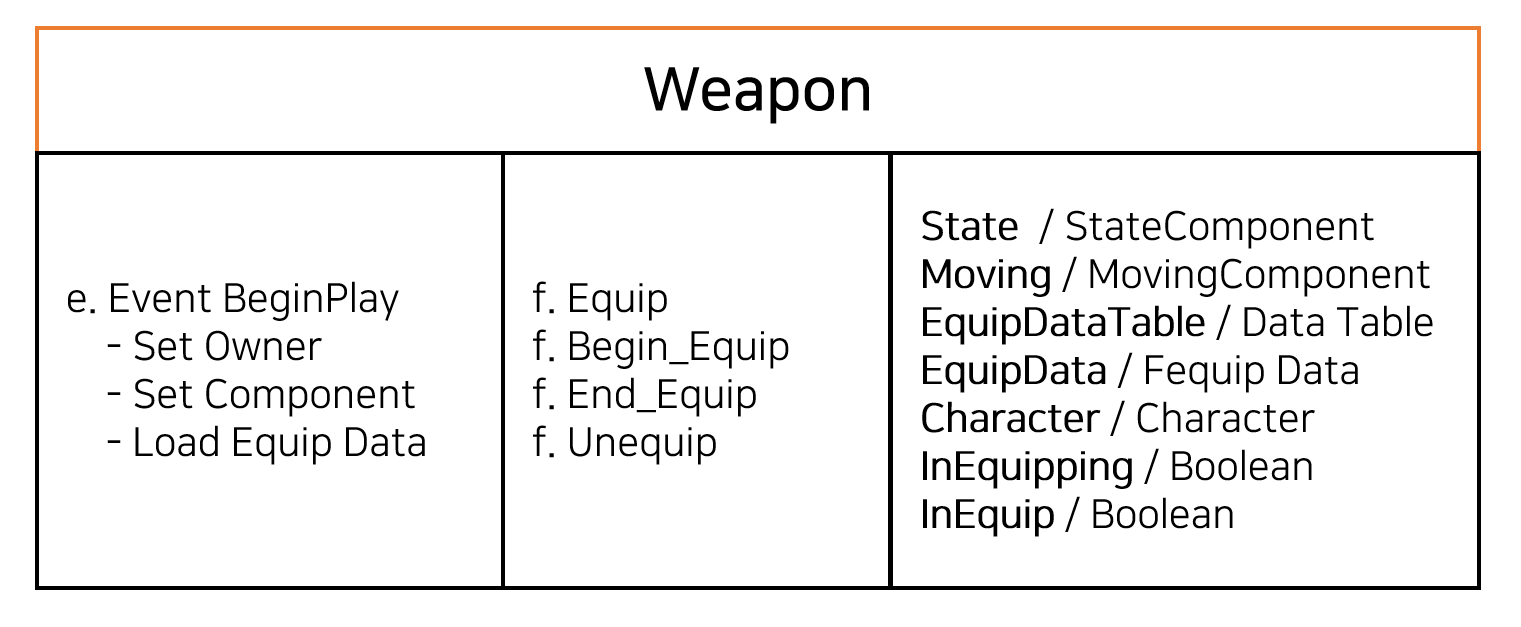

Weapon

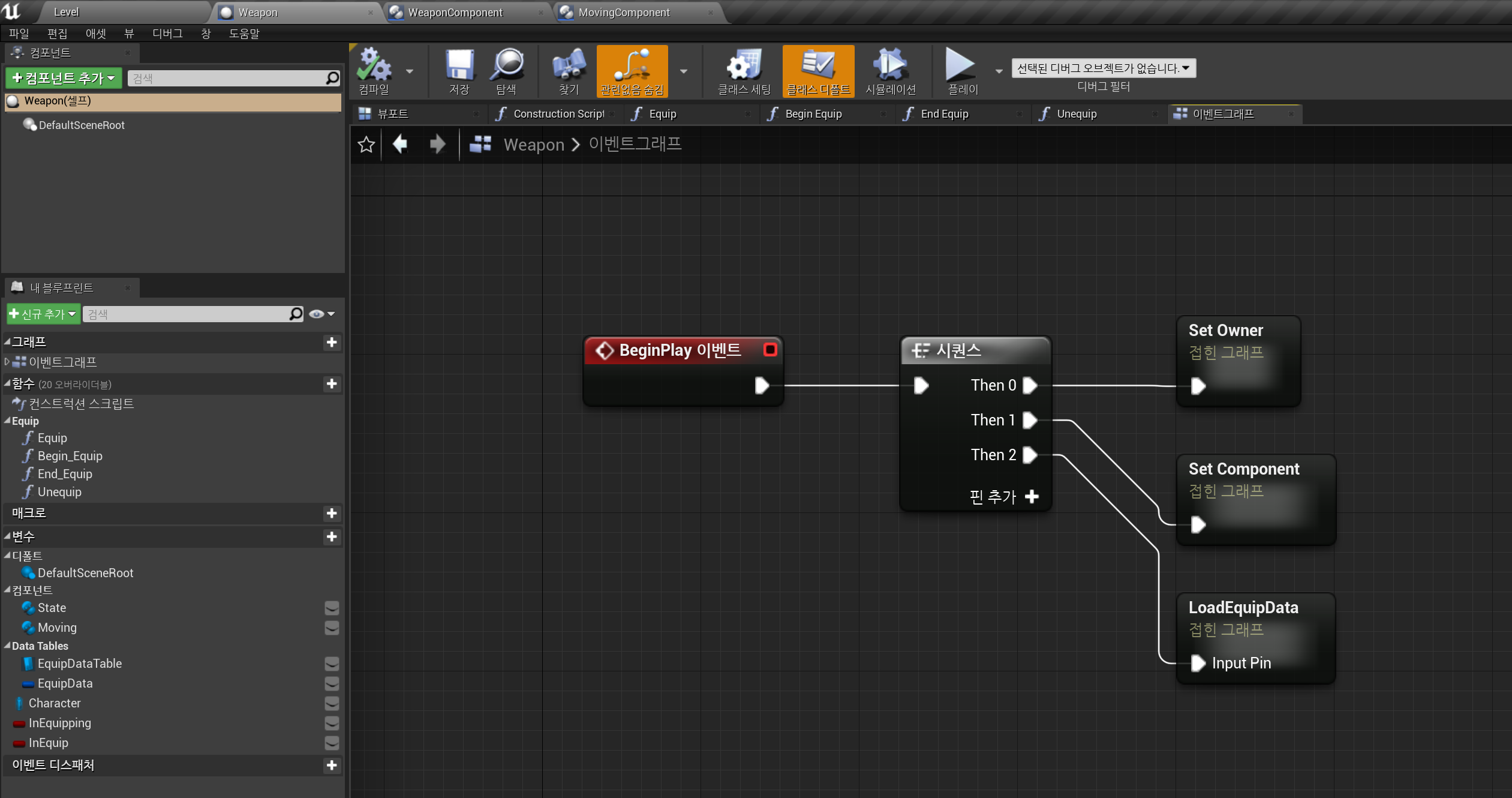

Event Graph

Set Owner

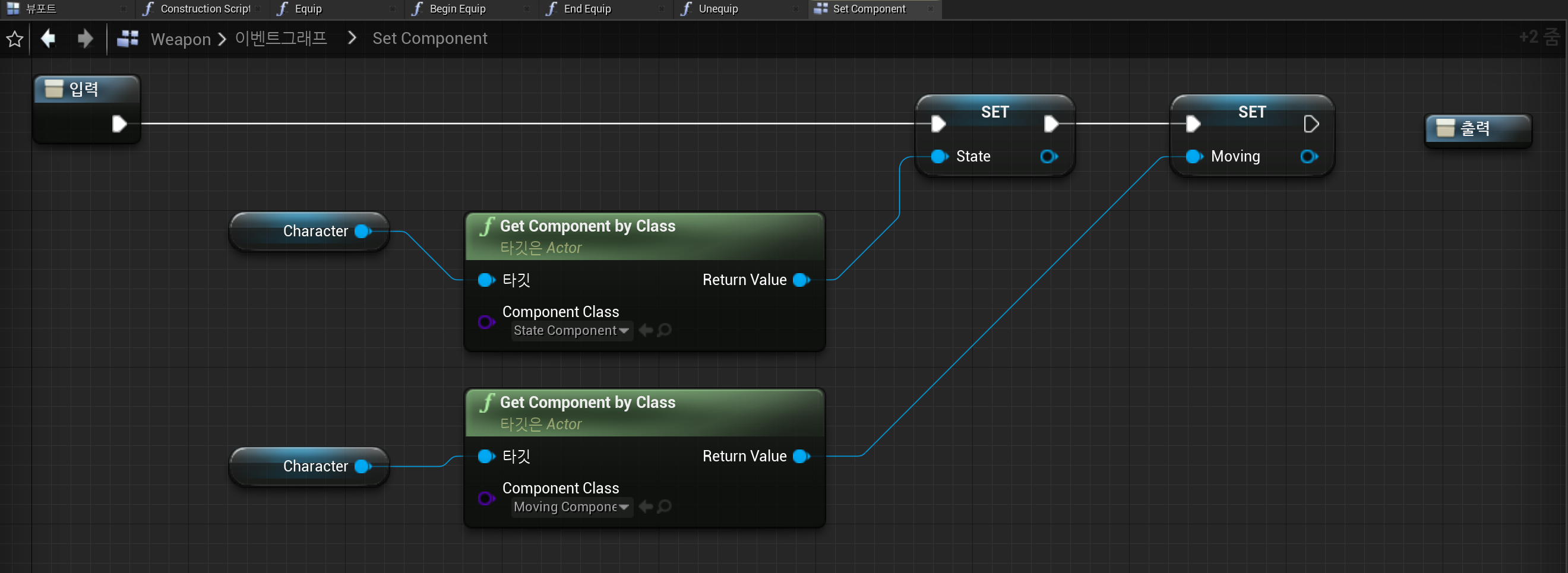

Set Component

Load Equip Data

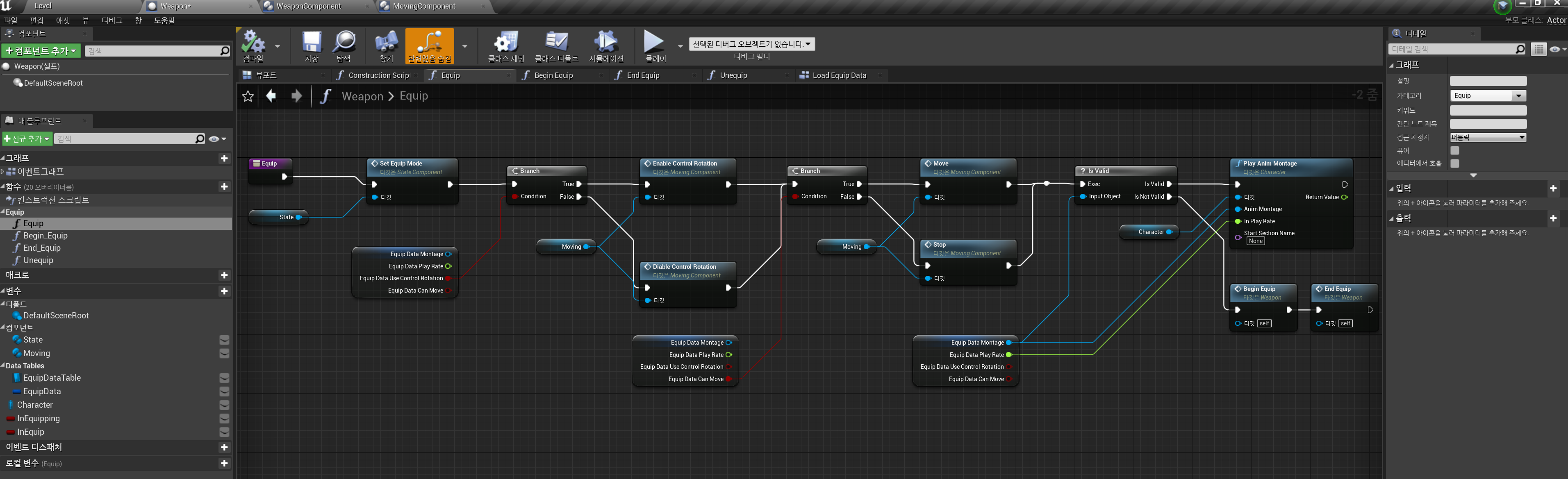

Equip



Begin Equip



End Equip



UnEquip





---



MovingComponent





IsCanMove



Move



Stop

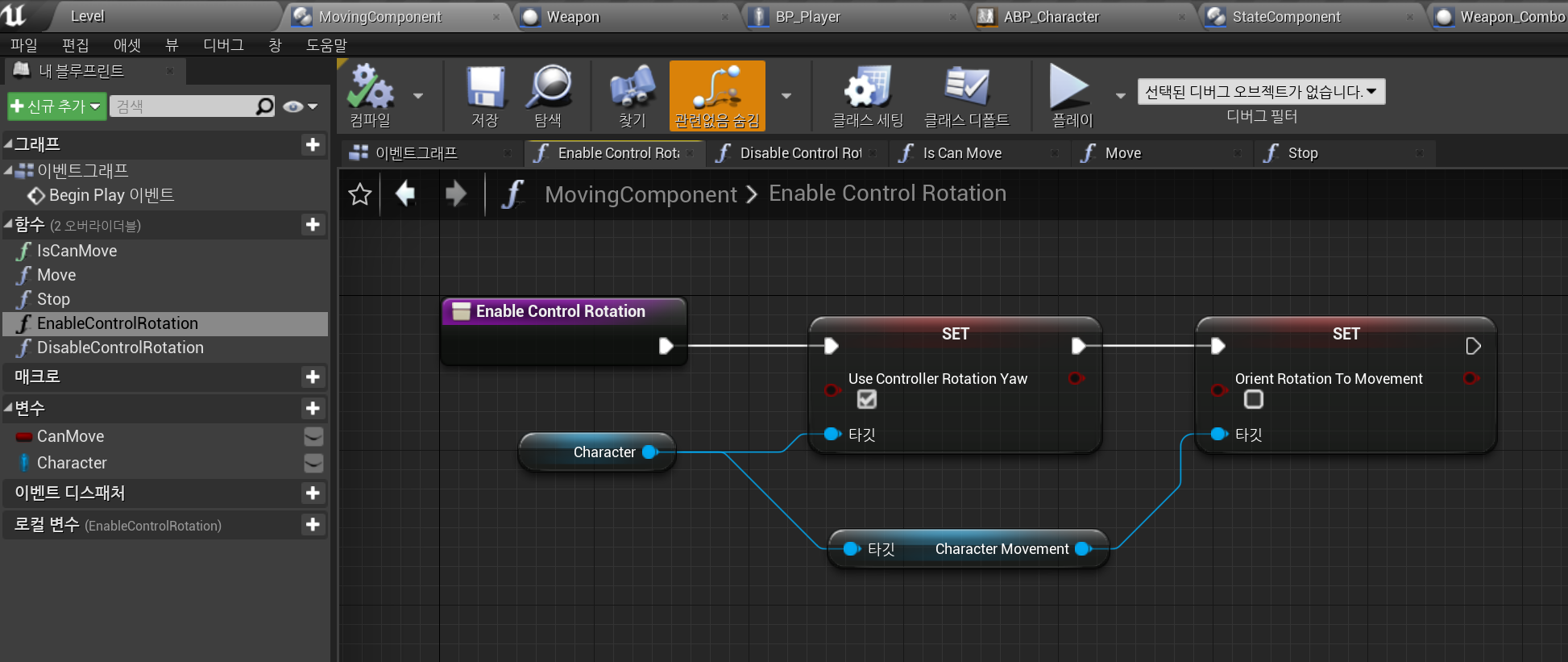

Enable Control Rotation



Disable Control Rotation





---

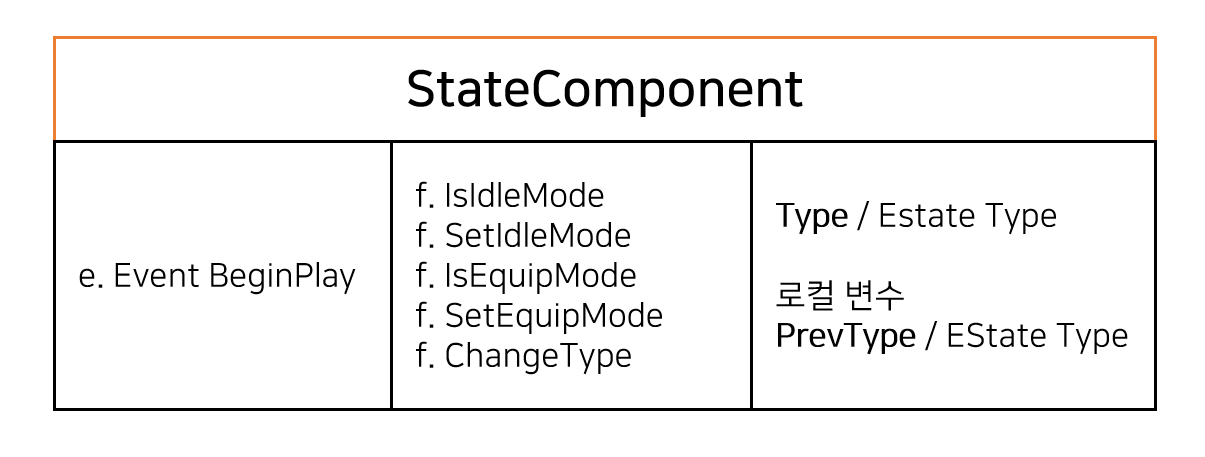

StateComponent

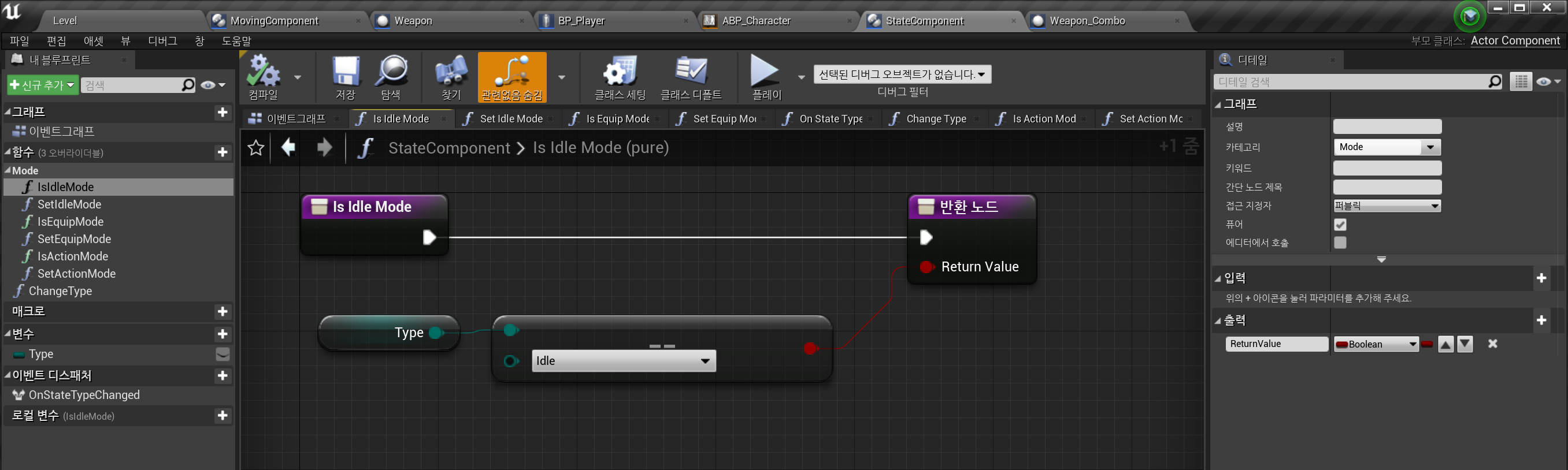

Is Idle Mode



















---

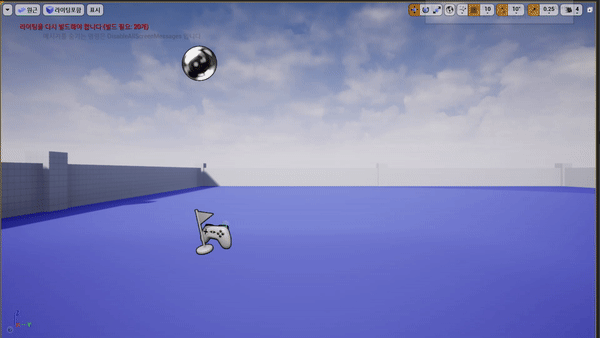

실행화면
