[UE] Weapon Plugin 7: Check Box와 데이터 연결하기





목차





---





Plugins
	Weapon
		Resource
			Icon128.png weapon_thumbnail_icon.png
		Source
			Weapon
			SWeaponCheckBoxes.h .cpp SWeaponDetailsView.h .cpp SWeaponEquipmentData.h .cpp SWeaponLeftArea.h .cpp Weapon.Build.cs WeaponAssetEditor.h .cpp WeaponAssetFactory.h .cpp WeaponCommand.h .cpp  WeaponContextMenu.h .cpp WeaponModule.h .cpp WeaponStyle.h .cpp











CheckBox와 데이터 연결하기



---



일반적인 프로그래밍과 게임 프로그래밍의 차이



일반적인 프로그래밍

Client	→ ←	Server
		- DB - MVC





게임 프로그래밍

Client	↔	Server
- Memory Map - 렌더링 데이터	동기화 (Replication)	- Memory Map - 게임 운용 데이터
		- Thread 구조로 처리
Session Socket 생성		Thread 할당( → Socket 생성 → 메모리 영역 생성)

---





SWeaponCheckBoxes



SWeaponCheckBoxes.h

#pragma once

#include "CoreMinimal.h"

//스마트 포인터 내부에서 this를 참조해야 되는 경우, 아래와 같이 자기 자신을 명시해서 상속받는다. TSharedFromThis<자기 자신>
class WEAPON_API SWeaponCheckBoxes
	: public TSharedFromThis<SWeaponCheckBoxes>
{
public:
	//IPropertyHandle는 하나의 Property에 대한 식별자
	void AddProperties(TSharedPtr<IPropertyHandle> InHandle);

	TSharedRef<SWidget> Draw(bool bBackground = false);
	void DrawProperties(TSharedRef<IPropertyHandle> InPropertyHandle, IDetailChildrenBuilder* InChildrenBuilder);//해당 프로퍼티를 그릴지말지 결정

	void SetUtilities(TSharedPtr<class IPropertyUtilities> InUtilities);//새로고침 값을 넘기는 역할

private:
	void OnCheckStateChanged(ECheckBoxState InState, int32 InIndex);//CheckBox의 true, false를 바꾸어주는 함수

private:
	//내부 구조체
	struct FInternalData
	{
		bool bChecked;//체크 되었는가
		FString Name;//이름
		TSharedPtr<IPropertyHandle> Handle;//식별자

		FInternalData(TSharedPtr<IPropertyHandle> InHandle)
		{
			bChecked = false;//기본값은 false로 설정.
			Handle = InHandle;

			Name = Handle->GetPropertyDisplayName().ToString();//핸들 내의 DisplayName을 출력이름으로 설정.
		}
	};
	TArray<FInternalData> InternalDatas;//구조체 Data 전부를 포괄한 배열변수

	TSharedPtr<class IPropertyUtilities> Utilities;//멤버 변수
};

함수 추가

• void DrawProperties(TSharedRef<IPropertyHandle> InPropertyHandle, IDetailChildrenBuilder* InChildrenBuilder);
• void SetUtilities(TSharedPtr<class IPropertyUtilities> InUtilities);



변수 추가

• TSharedPtr<class IPropertyUtilities> Utilities;





SWeaponCheckBoxes.cpp

#include "SWeaponCheckBoxes.h"
#include "SWeaponDetailsView.h"
#include "Widgets/Layout/SUniformGridPanel.h"
#include "IPropertyUtilities.h"
#include "IDetailPropertyRow.h"
#include "IDetailChildrenBuilder.h"
#include "DetailWidgetRow.h"

void SWeaponCheckBoxes::AddProperties(TSharedPtr<IPropertyHandle> InHandle)
{
	uint32 number = 0;
	InHandle->GetNumChildren(number);//핸들 내의 자식 property가 몇 개 있는지 가져온다.

	for (uint32 i = 0; i < number; i++)
		InternalDatas.Add(FInternalData(InHandle->GetChildHandle(i)));

}

TSharedRef<SWidget> SWeaponCheckBoxes::Draw(bool bBackground)
{
	TSharedPtr<SUniformGridPanel> panel;
	SAssignNew(panel, SUniformGridPanel);
	panel->SetMinDesiredSlotWidth(150);//최소폭 150으로 설정.

	for(int32 i=0; i< InternalDatas.Num(); i++)
	{
		//그려서 넣는 부분
		panel->AddSlot(i, 0)//한줄로 넣는다.
		[
			SNew(SCheckBox)
			.IsChecked(InternalDatas[i].bChecked)
			.OnCheckStateChanged(this, &SWeaponCheckBoxes::OnCheckStateChanged, i)//i는 가변 파라미터
			[
				SNew(STextBlock)
				.Text(FText::FromString(InternalDatas[i].Name))//InternalDatas의 이름들 출력
			]
		];
	}

	return panel.ToSharedRef();
}

void SWeaponCheckBoxes::DrawProperties(TSharedRef<IPropertyHandle> InPropertyHandle,
	IDetailChildrenBuilder* InChildrenBuilder)
{
	for (int32 i = 0; i < InternalDatas.Num(); i++)//uint가 아닌 int를 사용해야 한다.
	{
		if (InternalDatas[i].bChecked == false)//그릴 필요가 없는 경우
			continue;

		TSharedPtr<IPropertyHandle> handle = InPropertyHandle->GetChildHandle(i);
		IDetailPropertyRow& row = InChildrenBuilder->AddProperty(handle.ToSharedRef());//handle를 가지고 기본모양을 추가하여 만들어준다.

		row.CustomWidget()
		.NameContent()
		[
			handle->CreatePropertyNameWidget()
		]
		//줄이거나 늘렸을 때 Min 이하로는 고정. Max 이상으로는 고정.
		.ValueContent()
		.MinDesiredWidth(FEditorStyle::GetFloat("StandardDialog.MinDesiredSlotWidth"))
		.MaxDesiredWidth(FEditorStyle::GetFloat("StandardDialog.MaxDesiredSlotWidth"))
		[
			handle->CreatePropertyValueWidget()
		];
	}
}

void SWeaponCheckBoxes::SetUtilities(TSharedPtr<IPropertyUtilities> InUtilities)
{
	Utilities = InUtilities;
}

void SWeaponCheckBoxes::OnCheckStateChanged(ECheckBoxState InState, int32 InIndex)
{
	InternalDatas[InIndex].bChecked = !InternalDatas[InIndex].bChecked;//bChecked값을 뒤집어준다.

	SWeaponDetailsView::OnRefreshByCheckBoxes();
	{
		Utilities->ForceRefresh();//새로고침이 된다.
	}
	SWeaponDetailsView::OffRefreshByCheckBoxes();
}

헤더 추가

• #include "SWeaponDetailsView.h"



함수 정의

• void SWeaponCheckBoxes::DrawProperties(TShaderRef<IPropertyHandle> InPropertyHandle,
  IDetailChildrenBuilder* InChildrenBuilder)
• void SWeaponCheckBoxes::OnCheckStateChanged(ECheckBoxState InState, int32 InIndex)



uint가 아닌 int를 사용해야 하는 이유는?

• void SWeaponCheckBoxes::DrawProperties(TSharedRef<IPropertyHandle> InPropertyHandle,
  IDetailChildrenBuilder* InChildrenBuilder)
  {
  for (int32 i = 0; i < InternalDatas.Num(); i++) //uint가 아닌 int를 사용해야 한다.
  { ... } }



---



SWeaponDetailsView



SWeaponDetailsView.h

#pragma once

#include "CoreMinimal.h"
#include "IDetailCustomization.h"

class WEAPON_API SWeaponDetailsView
	: public IDetailCustomization
{
public:
	static TSharedRef<IDetailCustomization> MakeInstance();
	void CustomizeDetails(IDetailLayoutBuilder& DetailBuilder) override;

public:
	//외부에서 CheckBoxes 바꿔주는 역할
	static void OnRefreshByCheckBoxes() { bRefreshByCheckBoxes = true; }
	static void OffRefreshByCheckBoxes() { bRefreshByCheckBoxes = false; }

private:
	static bool bRefreshByCheckBoxes;
};

static 함수 추가: 외부에서 CheckBoxes를 바꿔주는 역할을 수행하는 static 함수.

• static void OnRefreshByCheckBoxes() { bRefreshByCheckBoxes = true; }
• static void OffRefreshByCheckBoxes() { bRefreshByCheckBoxes = false; }



static 변수 추가

• static bool bRefreshByCheckBoxes;





SWeaponDetailsView.cpp

#include "SWeaponDetailsView.h"
#include "SWeaponCheckBoxes.h"
#include "SWeaponEquipmentData.h"
#include "DetailLayoutBuilder.h"
#include "DetailCategoryBuilder.h"
#include "IDetailPropertyRow.h"
#include "Weapons/CWeaponAsset.h"

bool SWeaponDetailsView::bRefreshByCheckBoxes = false;//static 변수 초기화.

TSharedRef<IDetailCustomization> SWeaponDetailsView::MakeInstance()
{
	//자신의 클래스 타입을 만들어서 return해준다.
	return MakeShareable(new SWeaponDetailsView());
}

void SWeaponDetailsView::CustomizeDetails(IDetailLayoutBuilder& DetailBuilder)
{
	UClass* type = UCWeaponAsset::StaticClass();//UClass 타입 하나를 받아온다.

	DetailBuilder.HideCategory("CWeaponAsset");//CWeaponAsset 카테고리를 숨겨준다. 현재 작업의 편의를 위해 숨겨주고 추후에 보여주게 만들 예정이다.

	//Class Settings
	{
		//.EditCategory 해당 타입에 해당 카테고리가 있으면 그 카테고리를 return, 없으면 새로 만들어서 return
		//ClassSettings는 없으므로 새로 만들어서 return
		IDetailCategoryBuilder& category = DetailBuilder.EditCategory("ClassSettings", FText::FromString("Class Settings"));
		//CWeaponAsset에서 직렬화된 변수들을 카테고리에 추가한다.
		category.AddProperty("AttachmentClass", type);//CWeaponAsset의 AttachmentClass를 카테고리에 추가.
		category.AddProperty("EquipmentClass", type);//CWeaponAsset의 EquipmentClass를 카테고리에 추가.
		category.AddProperty("DoActionClass", type);//CWeaponAsset의 DoActionClass를 카테고리에 추가.
	}

	//EquipmentData
	{
		//.EditCategory 해당 타입에 해당 카테고리가 있으면 그 카테고리를 return, 없으면 새로 만들어서 return
		IDetailCategoryBuilder& category = DetailBuilder.EditCategory("EquipmentData", FText::FromString("Equipment Data"));
		IDetailPropertyRow& row = category.AddProperty("EquipmentData", type);

		if (bRefreshByCheckBoxes == false)//새로고침이 아닐 때
		{
			TSharedPtr<SWeaponCheckBoxes> checkBoxes = SWeaponEquipmentData::CreateCheckBoxes();//카테고리가 처음에 만들어질 때 checkBox를 만든다.
			checkBoxes->AddProperties(row.GetPropertyHandle());//checkBoxes에 실제로 가진 Handle를 추가
		}
	}
}

static 변수 초기화

• bool SWeaponDetailsView::bRefreshByCheckBoxes = false;
  • SWeaponDetailsView에서 선언한 static 변수를 초기화해준다.



함수 정의 수정

• void SWeaponDetailsView::CustomizeDetails(IDetailLayoutBuilder& DetailBuilder)
  • EquipmentData 부분 수정
  • if (bRefreshByCheckBoxes == false) {
    TSharedPtr<SWeaponCheckBoxes> checkBoxes = SWeaponEquipmentData::CreateCheckBoxes();
    checkBoxes->AddProperties(row.GetPropertyHandle());
    }

---





SWeaponEuipmentData



SWeaponEuipmentData.h

#pragma once
#include "CoreMinimal.h"
#include "IPropertyTypeCustomization.h"

class WEAPON_API SWeaponEquipmentData
	: public IPropertyTypeCustomization
{
public:
	static TSharedRef<IPropertyTypeCustomization> MakeInstance();
	static TSharedPtr<class SWeaponCheckBoxes> CreateCheckBoxes();

	void CustomizeHeader(TSharedRef<IPropertyHandle> InPropertyHandle, FDetailWidgetRow& InHeaderRow, IPropertyTypeCustomizationUtils& InCustomizationUtils) override;

	void CustomizeChildren(TSharedRef<IPropertyHandle> InPropertyHandle, IDetailChildrenBuilder& InChildBuilder, IPropertyTypeCustomizationUtils& InCustomizationUtils) override;

private:
	static TSharedPtr<class SWeaponCheckBoxes> CheckBoxes;
};

변동사항 없음







SWeaponEuipmentData.cpp

#include "SWeaponEquipmentData.h"
#include "IPropertyUtilities.h"
#include "IDetailPropertyRow.h"
#include "IDetailChildrenBuilder.h"
#include "SWeaponCheckBoxes.h"
#include "DetailWidgetRow.h"

TSharedPtr<SWeaponCheckBoxes> SWeaponEquipmentData::CheckBoxes;//초기화

TSharedRef<IPropertyTypeCustomization> SWeaponEquipmentData::MakeInstance()
{
	//자신의 클래스 타입을 만들어서 return해준다.
	return MakeShareable(new SWeaponEquipmentData());
}

TSharedPtr<SWeaponCheckBoxes> SWeaponEquipmentData::CreateCheckBoxes()
{
	if (CheckBoxes.IsValid())
	{
		CheckBoxes.Reset();
		CheckBoxes = nullptr;
	}

	return CheckBoxes = MakeShareable(new SWeaponCheckBoxes());
}

void SWeaponEquipmentData::CustomizeHeader(TSharedRef<IPropertyHandle> InPropertyHandle, FDetailWidgetRow& InHeaderRow, IPropertyTypeCustomizationUtils& InCustomizationUtils)
{
	CheckBoxes->SetUtilities(InCustomizationUtils.GetPropertyUtilities());

	InHeaderRow
	.NameContent()
	[
		InPropertyHandle->CreatePropertyNameWidget()
	]
	.ValueContent()
	.MinDesiredWidth(FEditorStyle::GetFloat("StandardDialog.MinDesiredSlotWidth"))
	.MaxDesiredWidth(FEditorStyle::GetFloat("StandardDialog.MaxDesiredSlotWidth"))
	[
		CheckBoxes->Draw()//CheckBoxes를 그려준다(=생성한다).
	];
}

void SWeaponEquipmentData::CustomizeChildren(TSharedRef<IPropertyHandle> InPropertyHandle, IDetailChildrenBuilder& InChildBuilder, IPropertyTypeCustomizationUtils& InCustomizationUtils)
{
	//uint32 number = 0;
	//InPropertyHandle->GetNumChildren(number);

	//for(uint32 i = 0; i < number; i++)
	//{
	//	TSharedPtr<IPropertyHandle> handle = InPropertyHandle->GetChildHandle(i);
	//	IDetailPropertyRow& row = InChildBuilder.AddProperty(handle.ToSharedRef());//handle를 가지고 기본모양을 추가하여 만들어준다.
	//
	//	row.CustomWidget()
	//	.NameContent()
	//	[
	//		handle->CreatePropertyNameWidget()
	//	]
	//	//줄이거나 늘렸을 때 Min 이하로는 고정. Max 이상으로는 고정.
	//	.ValueContent()
	//	.MinDesiredWidth(FEditorStyle::GetFloat("StandardDialog.MinDesiredSlotWidth"))
	//	.MaxDesiredWidth(FEditorStyle::GetFloat("StandardDialog.MaxDesiredSlotWidth"))
	//	[
	//		handle->CreatePropertyValueWidget()
	//	];
	//}

	CheckBoxes->DrawProperties(InPropertyHandle, &InChildBuilder);
}

함수 정의 수정

• void SWeaponEquipmentData::CustomizeHeader(TSharedRef<IPropertyHandle> InPropertyHandle, FDetailWidgetRow& InHeaderRow, IPropertyTypeCustomizationUtils& InCustomizationUtils)

  • 체크박스를 세팅하는 부분 추가
    • CheckBoxes->SetUtilities(InCustomizationUtils.GetPropertyUtilities());
• void SWeaponEquipmentData::CustomizeChildren(TSharedRef<IPropertyHandle> InPropertyHandle, IDetailChildrenBuilder& InChildBuilder, IPropertyTypeCustomizationUtils& InCustomizationUtils)


  • 체크박스를 그리는 부분 추가
    • CheckBoxes->DrawProperties(InPropertyHandle, &InChildBuilder);



---

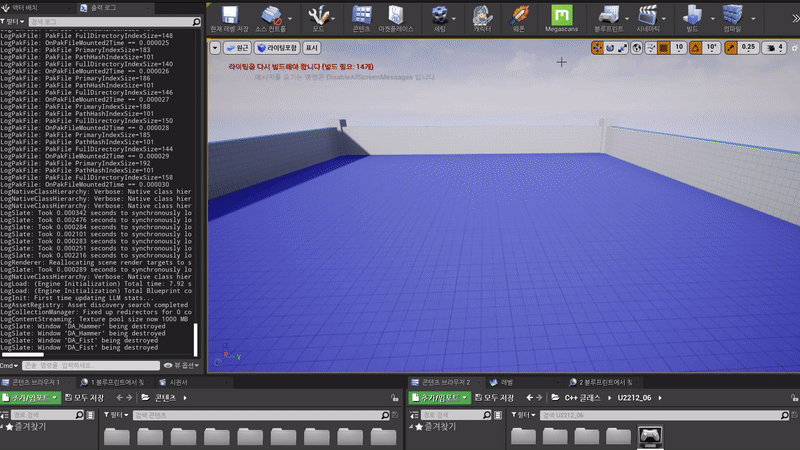

실행화면





---
